USR-M511连接有人云实现模板组态

2020-03-13

分享到:
{}

要下载的软件和说明书

  说明书:http://www.usr.cn/Download/535.html

  软件设计手册:http://www.usr.cn/Download/536.html

设置软件:http://www.usr.cn/Download/579.html

基本测试案例:http://www.usr.cn/Faq/303.html

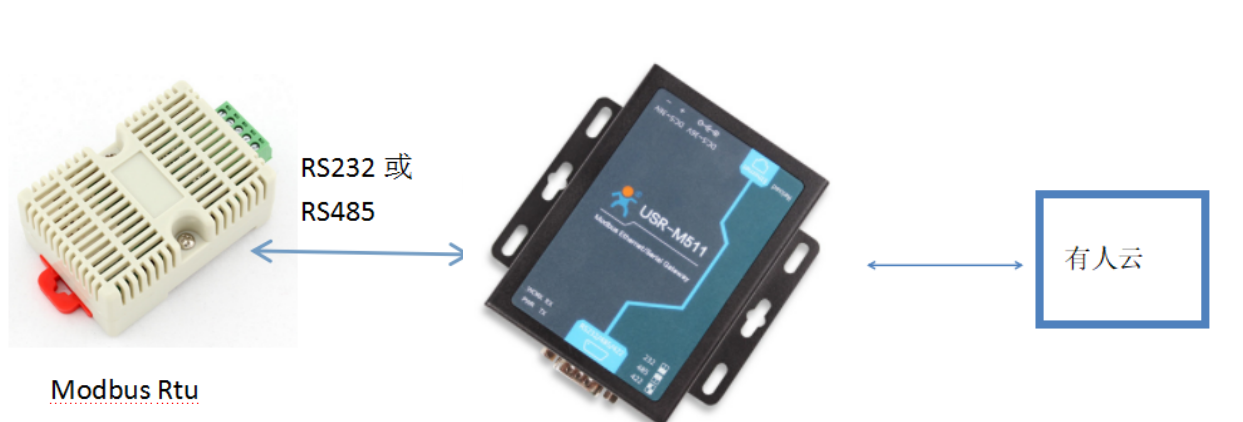

1. M511连接12V电源适配器,串口连接电脑。

2. 电脑要与M511在同一网段下,这里以M511与电脑通过网线连接同一路由器为例进行操作

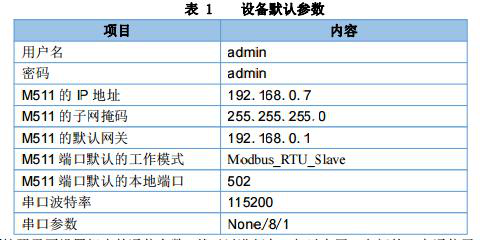

默认参数如图所示

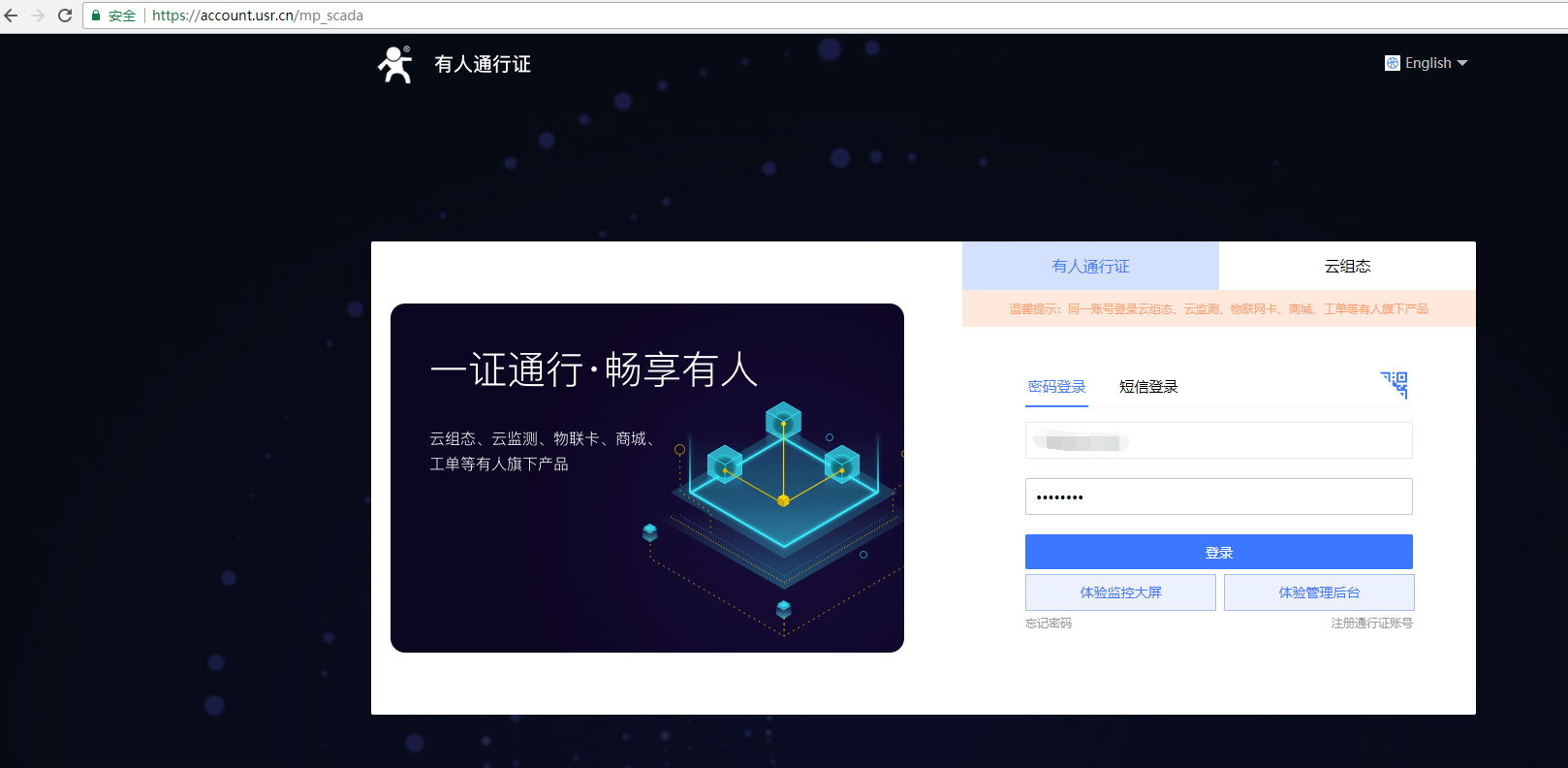

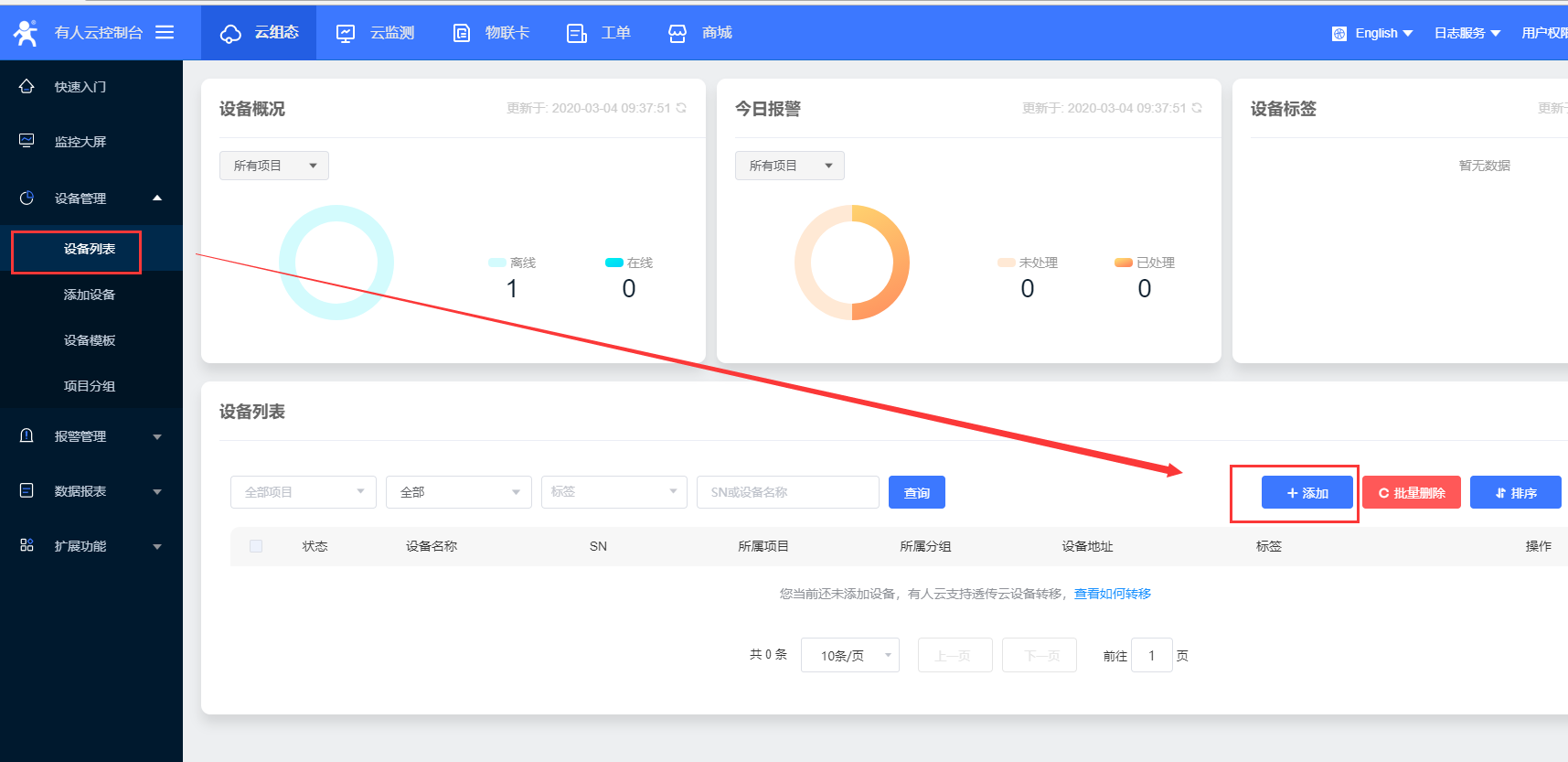

3.注册有人云通行证,通过通行证进入有人云,在设备管理中通过ID方式添加设备,设备模板选择modbusrtu



必须使用设备ID的方式添加设备

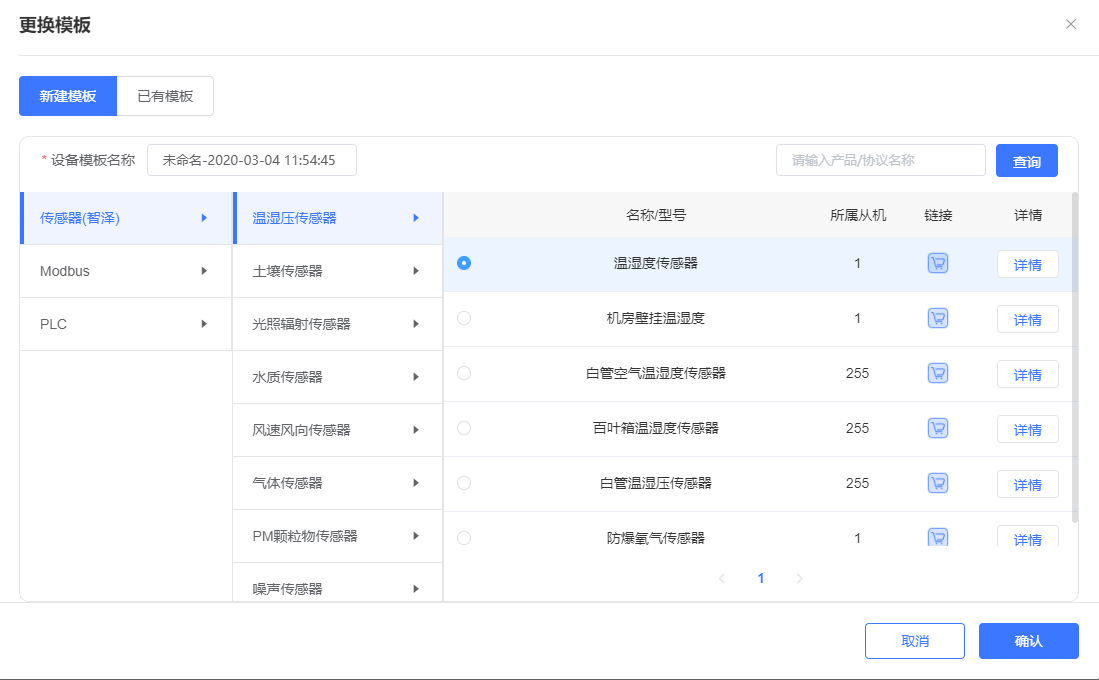

设备模板这里以温湿度传感器为例

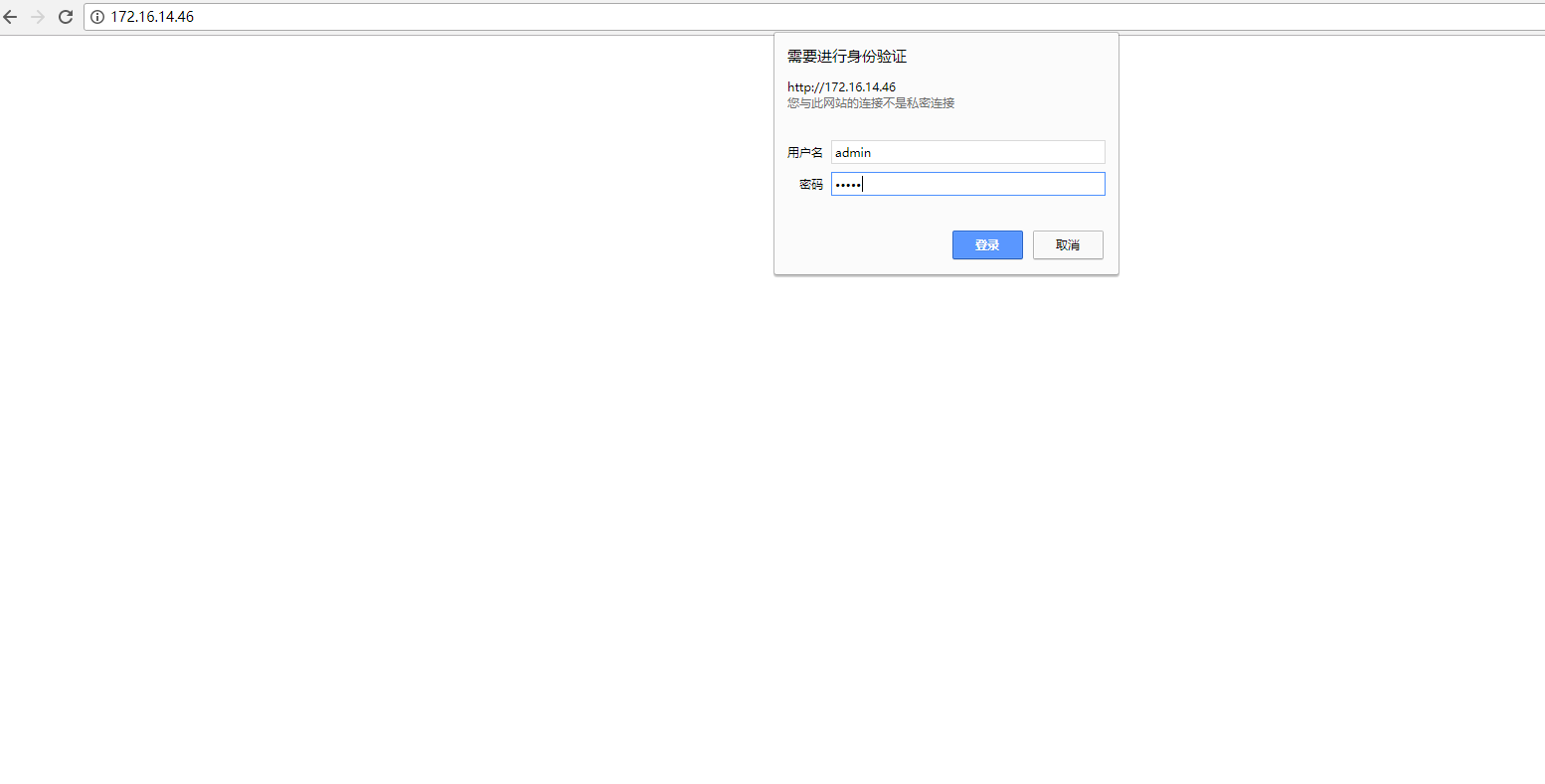

4.进入M511其内置网页,用户名及密码默认都为admin

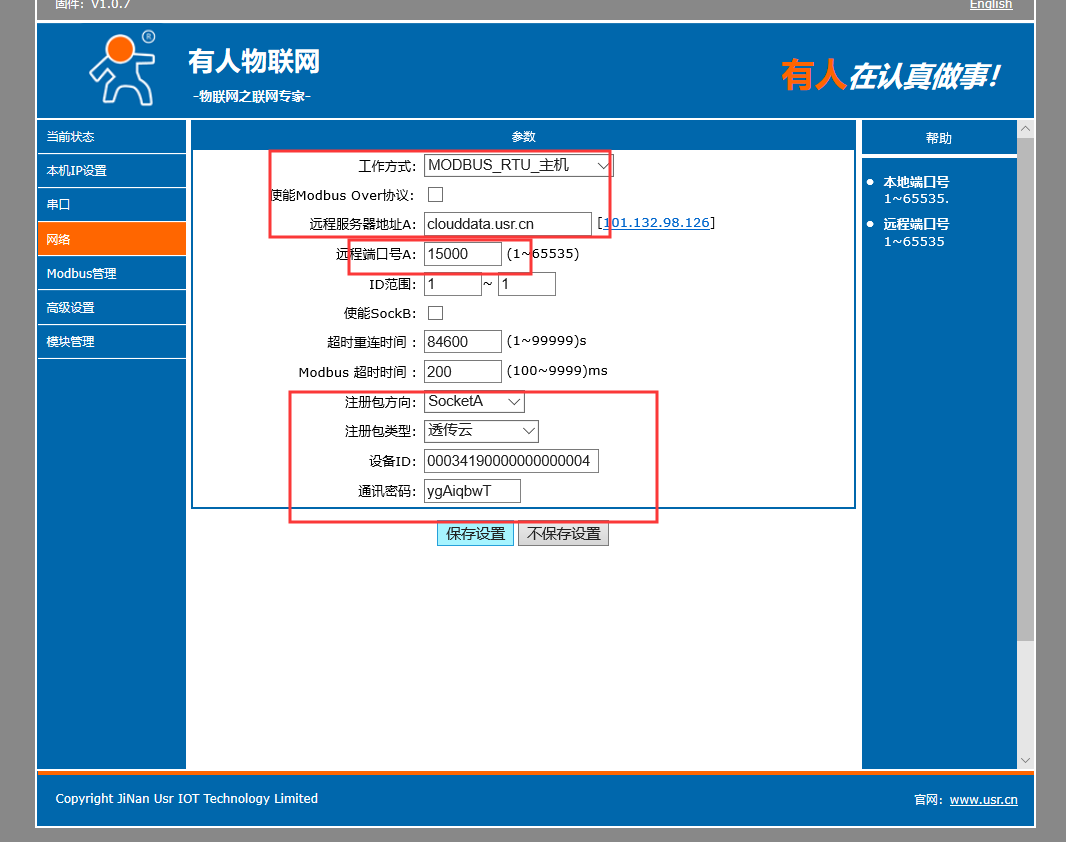

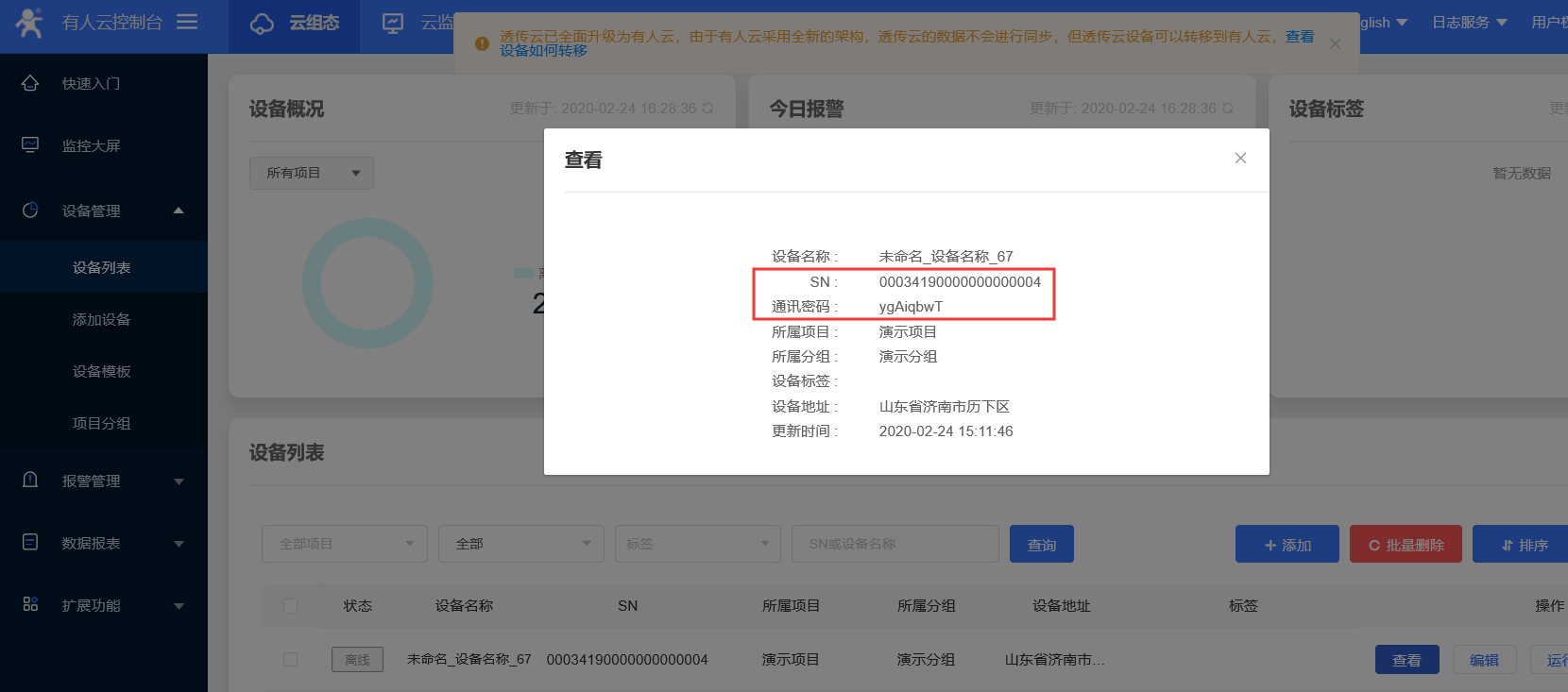

5.设置相关参数。选择工作方式为MODBUS TU,远程服务器为clouddata.usr.cn,端口号为15000。开启注册包,注册包使用SOCKET A、透传云。设备ID是通过有人云中设备列表查看按钮查看设备SN与通讯密码,填写入内置网页。

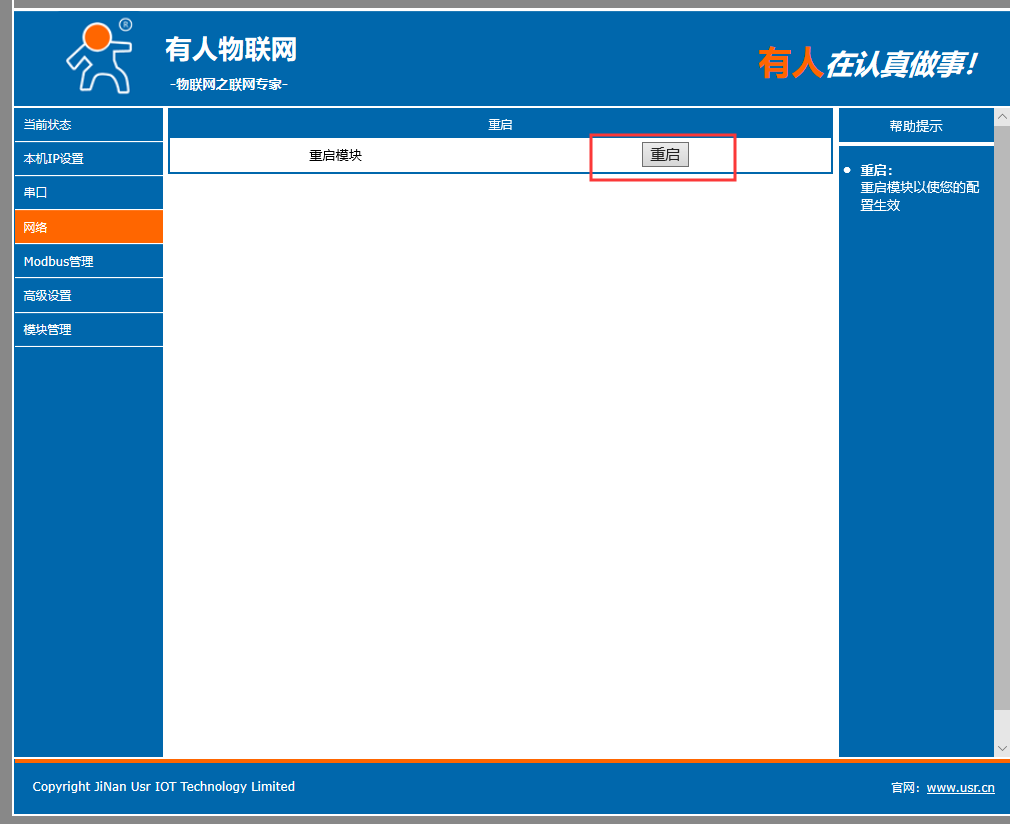

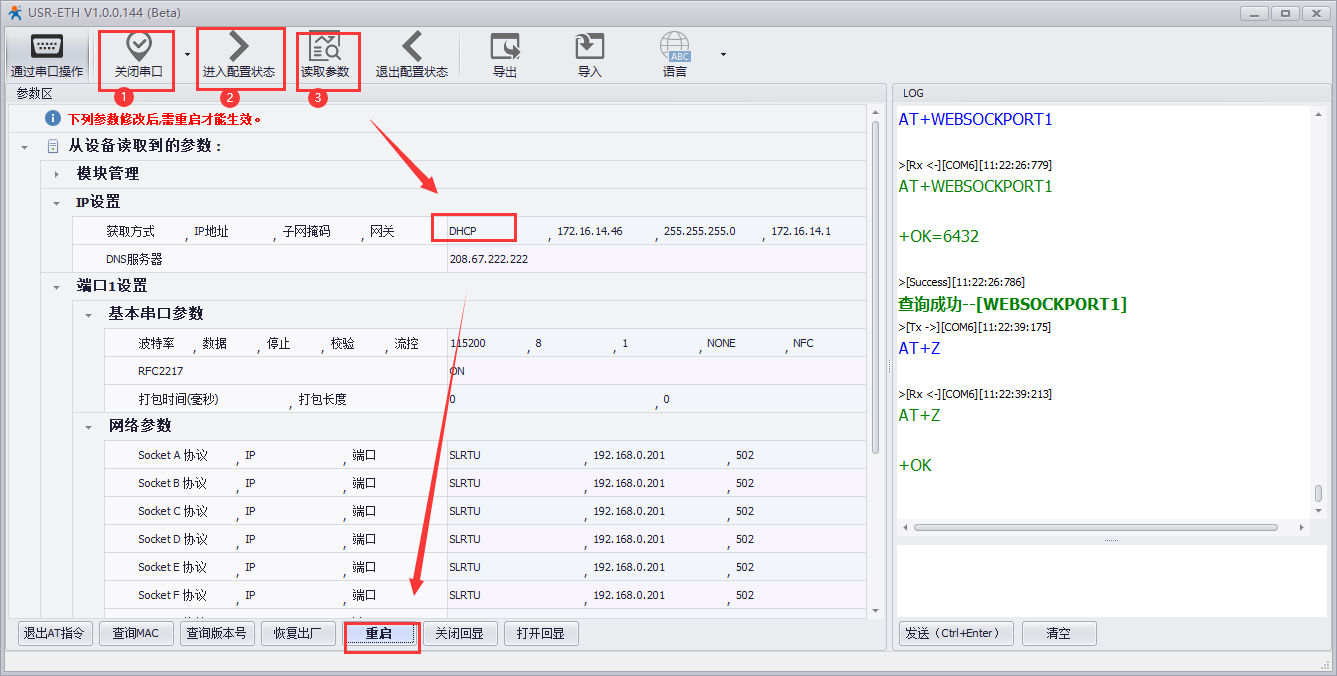

6.完成设置后需要重启模块。

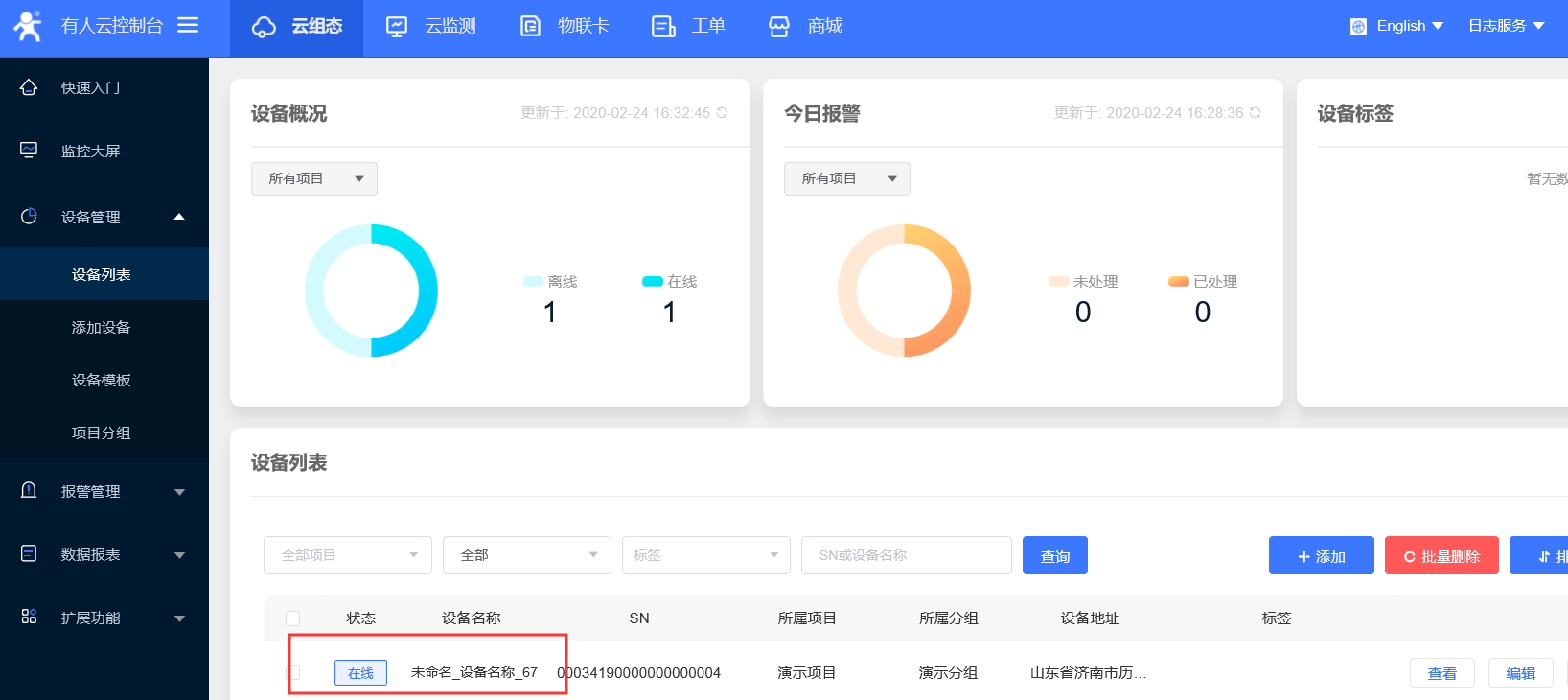

7.完成设置后回到有人云,即可看到设备上线成功。

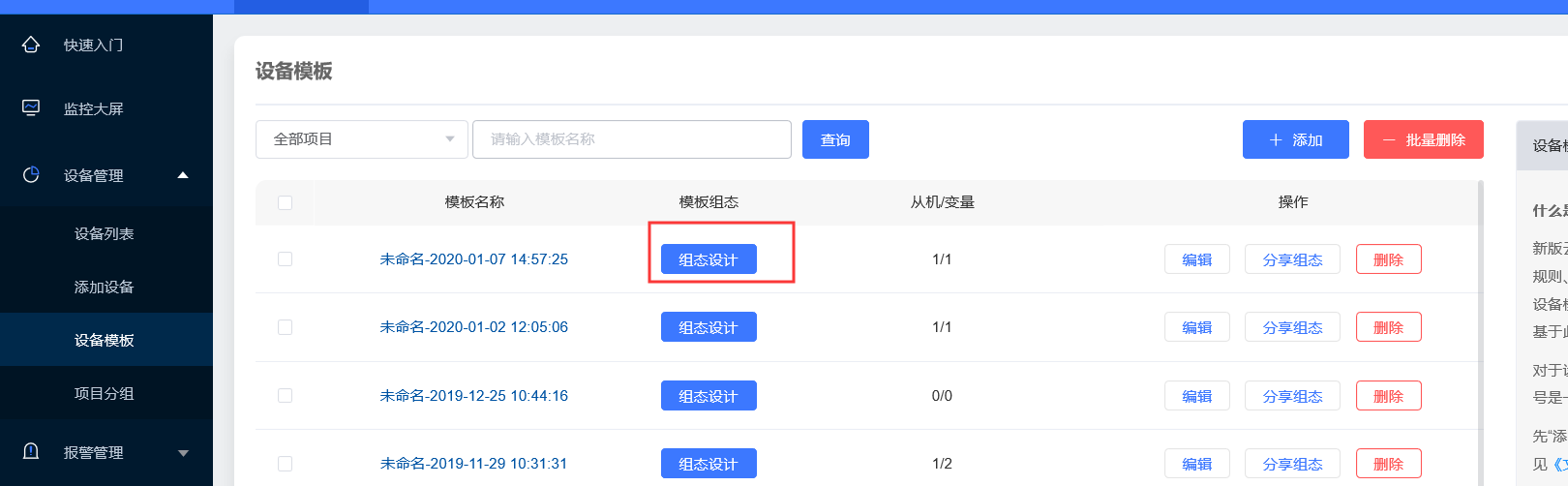

8.将进入设备管理——设备模板——组态设计,拖拽控件绑定数据点,完成组态绘制

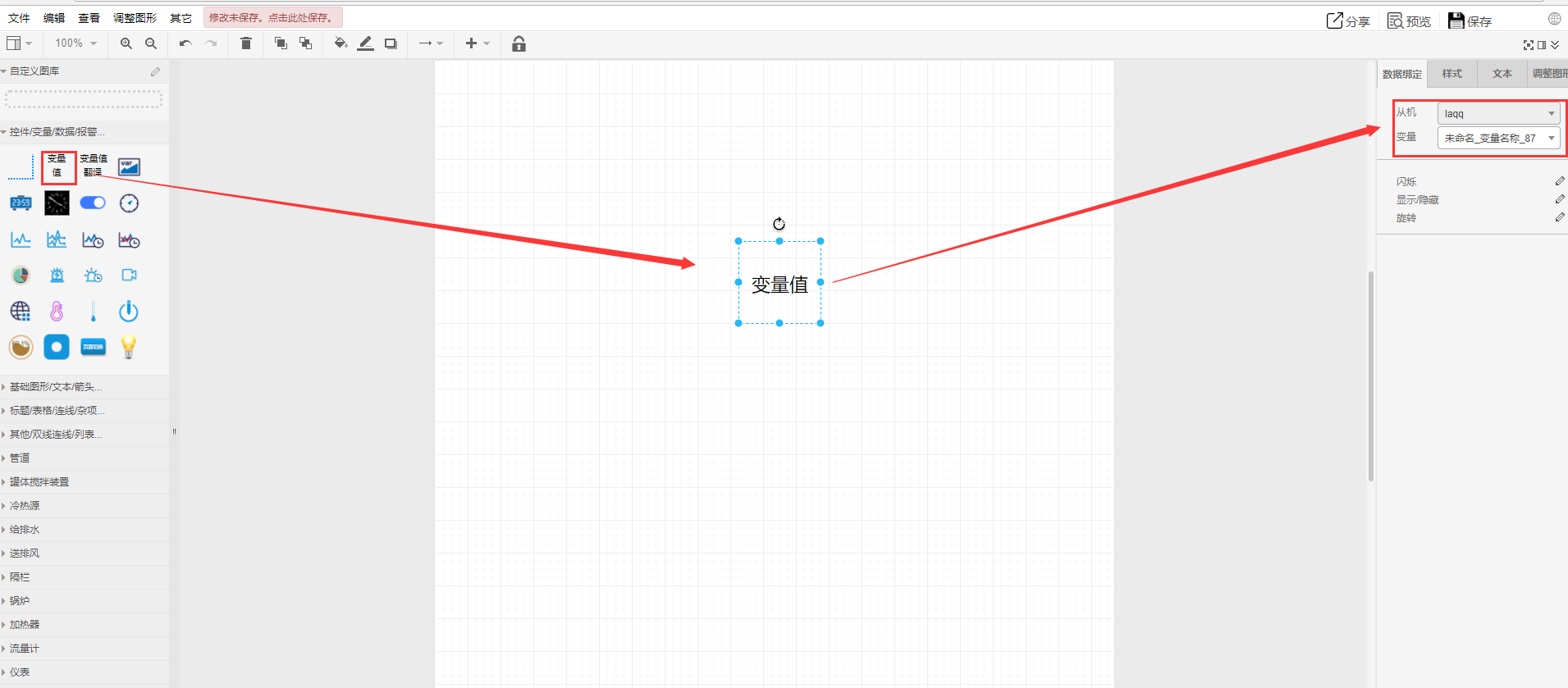

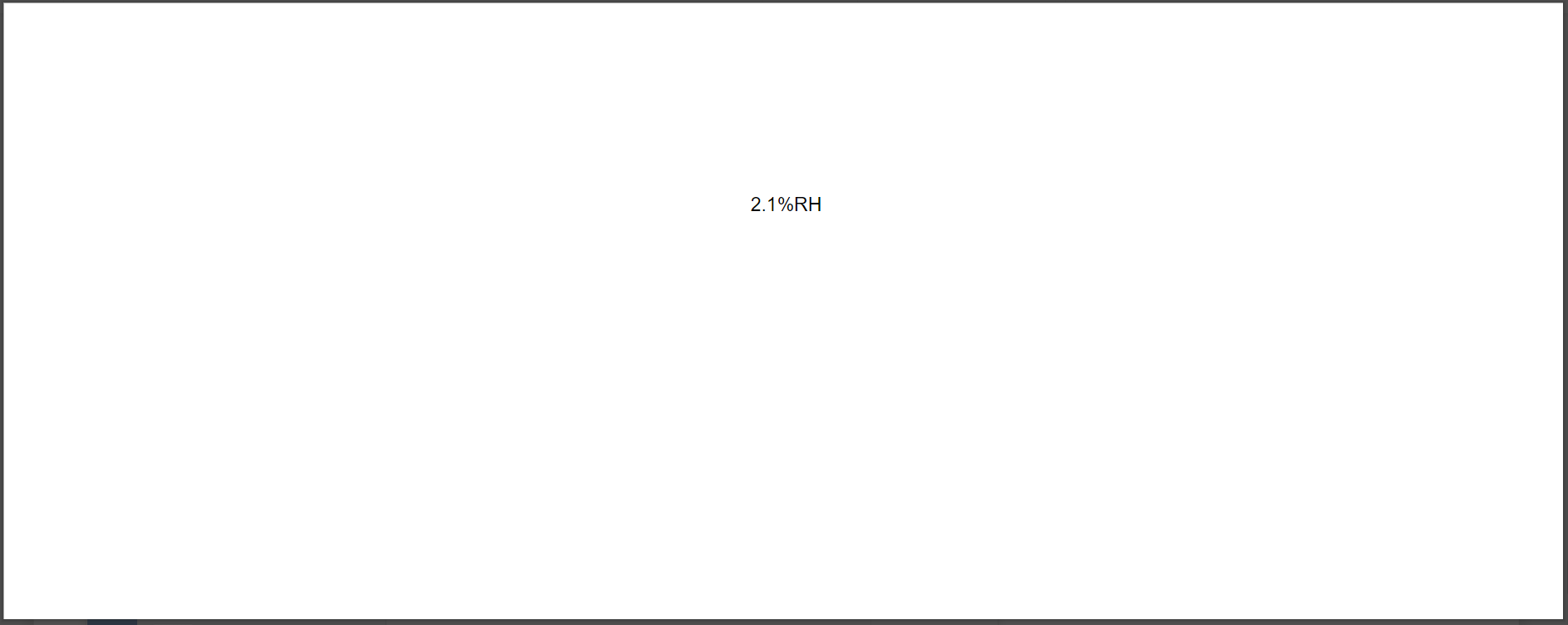

9.进入组态设计,在左侧控件栏选择设备模板中所添加设备数据点的展示类型控件,这里以数值型数据为例,拖拽变量值控件至画布,最左侧绑定数据点,点击保存预览后,即可在大屏展示组态。
