USR-N520(M4老版本)连接有人云Modbus RTU设备组态测试

2020-03-17

分享到:
{}

USR-N520连接有人云Modbus RTU设备组态测试

 一、资料下载

  1、串口服务器USR-N520 软件设计手册

  2、USR-N520 说明手册

  3、M4系列设置软件 V2.3.4.106

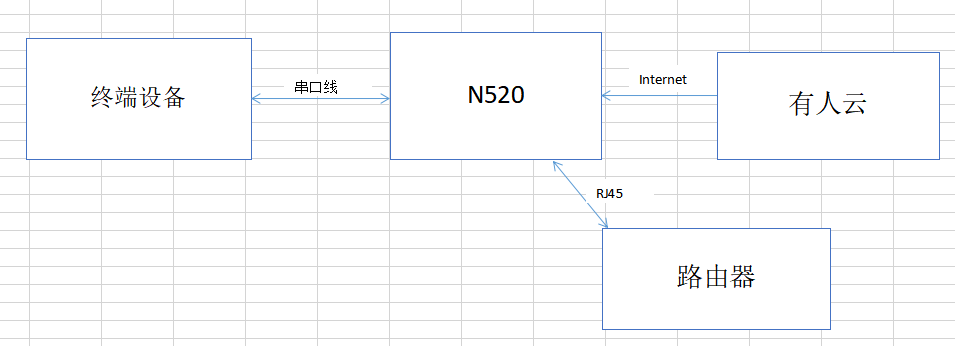

二、连接框图


三、设置步骤

   1.关闭杀毒软件防火墙,杀毒软件,VPN,多余网卡,虚拟机;

  2. N520的网线与电脑直连,电脑打开设置软件.

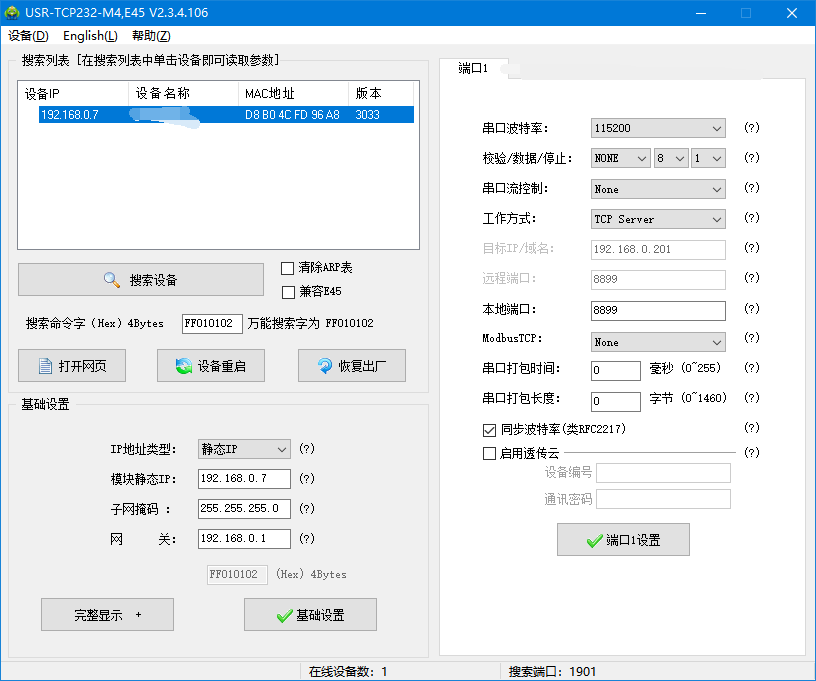

  3、搜索设备--搜到设备之后Ip地址类型设置成DHCP

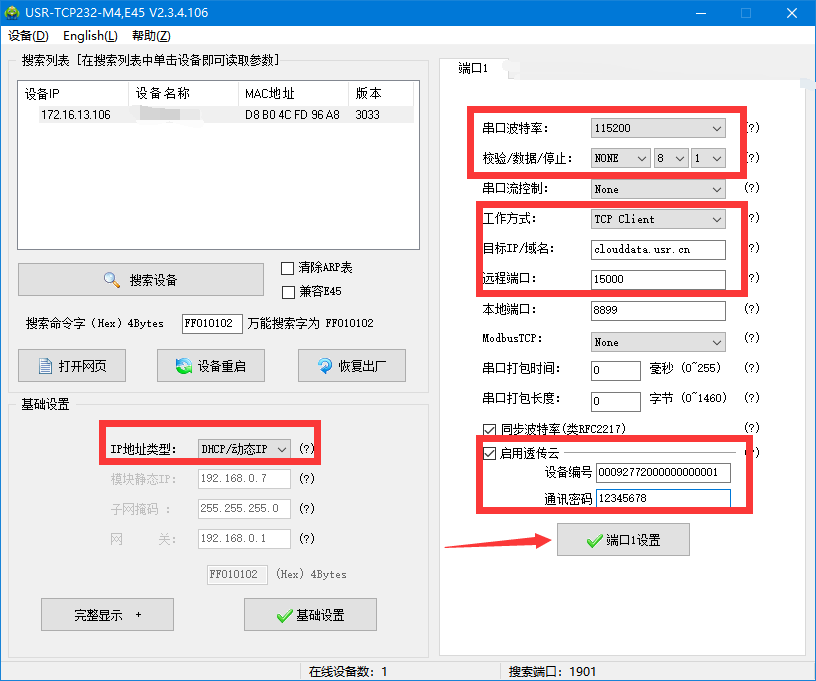

      4、设置参数:将工作方式 ,远程服务器地址和远程端口分别设置为:TCp client、clouddata.usr.cn、15000

      5、勾选启用透传云,将有人云中添加过的520的SN和密码填入到设备编号和密码(SN与密码可以通过操作按照图示下面的案例获取)--设置完成后点击保存参数。

      6、设备的网口接到可以上外网的路由器或者是交换机上





有人云设置参考 有人设备通过设备ID方法连接有人云组态显示案例 https://www.usr.cn/Faq/1137.html
