网络io通过串口使用设置软件进行设置的方法

2020-03-23

分享到:
{}



一、准备工作

424ewr说明书:http://www.usr.cn/Download/860.html

424,V2版本设置软件:http://www.usr.cn/Download/624.html

425,v1版本设置软件:http://www.usr.cn/Download/869.html

(此案例以设备USR-IO424T为例,如果需要对应型号的说明书及设置软件,可在此网址中找对应型号设备进行下载:http://www.usr.cn/Product/product.html

二、硬件连接

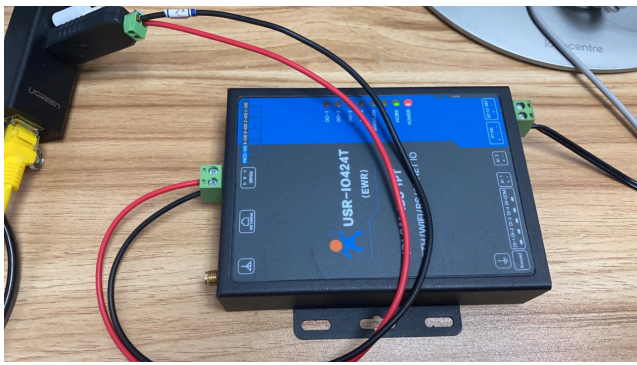

usb485连接设备与电脑,A-AB-B,插上电源,power灯常亮,work灯闪烁,设备正常工作。



三、设置方法

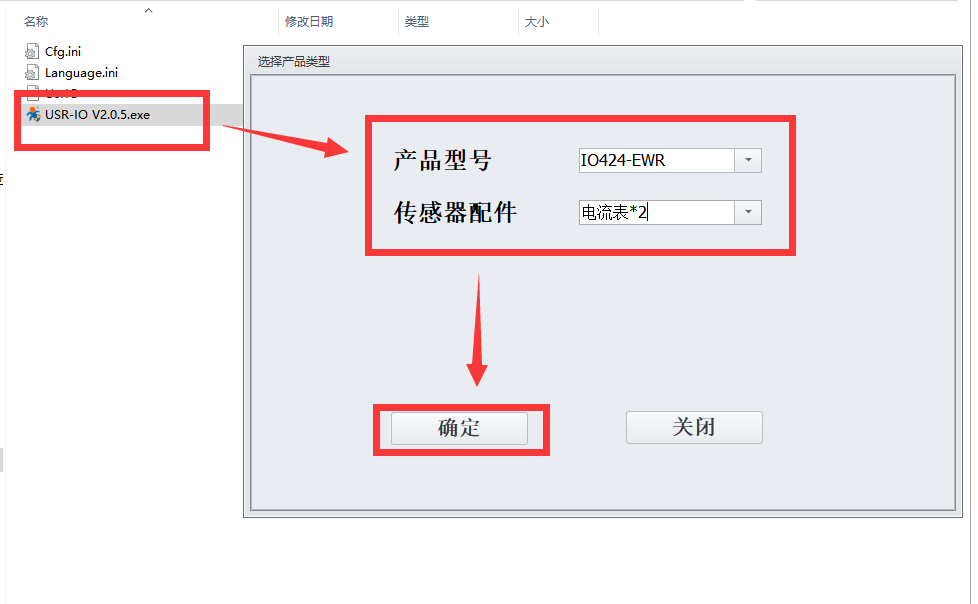

1、打开设置软件,在下拉框中选择对应的设备型号,传感器类型可看设备后面的标签,标注-i为电流版,无标注为电压版。

(偶尔有打开直接为设置页面,可点击软件左上角 选择产品类型 ,重新打开设置软件即可。如第一次设置过,后期打开即为设置界面,可不用再设置)

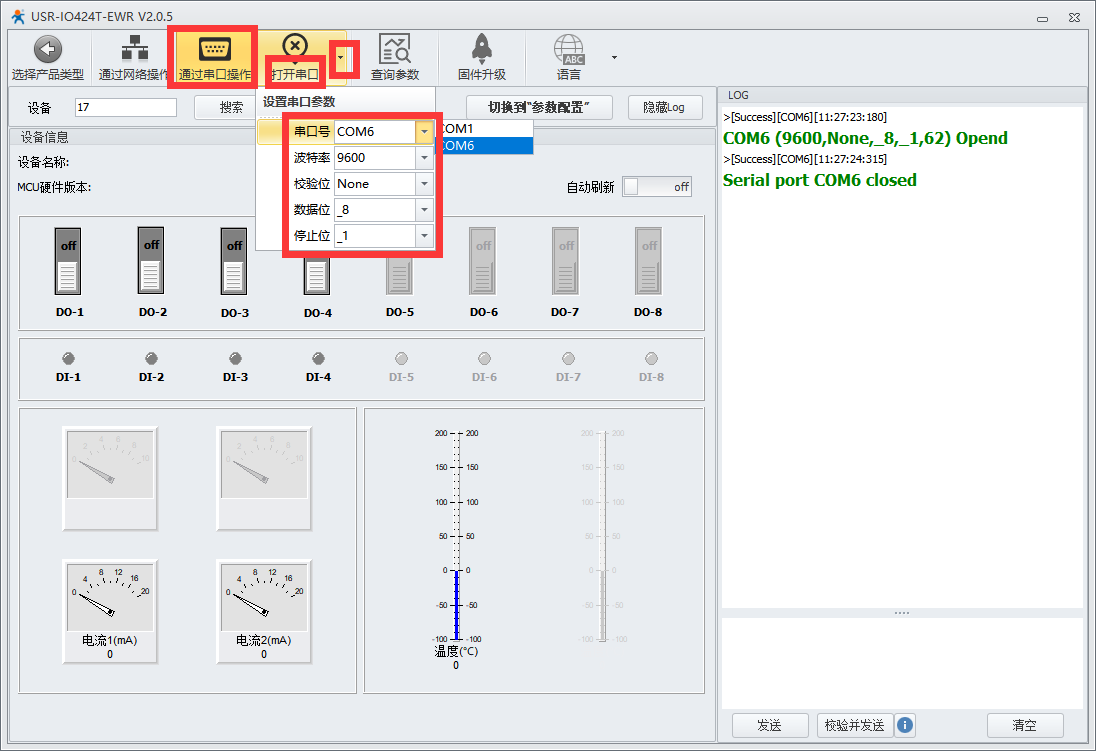

2、选择通过串口操作,在打开串口选项的后面点击下拉框,选择对应的串口参数,如后期没有修改过,则为初始参数9600n81.如修改过则选择修改后的参数。设置好后点击打开串口

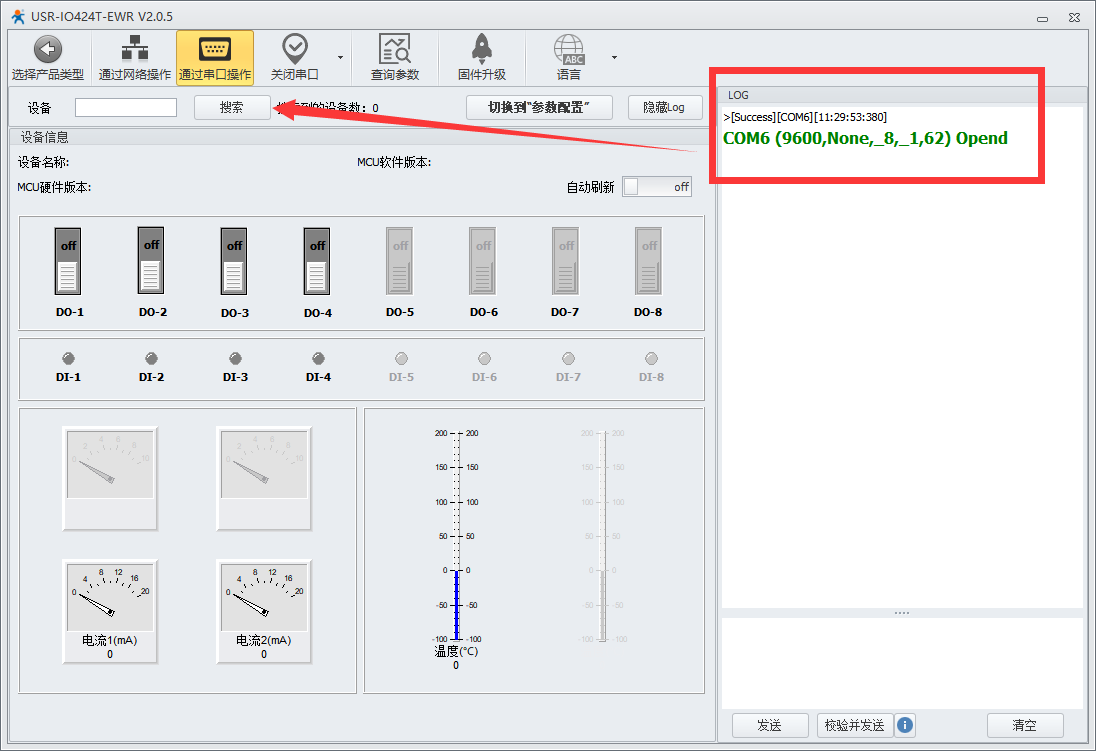

3、成功打开串口,右侧log区会显示成功信息,打开后点击左侧设备后的搜索



4、点击搜索后,右侧log区会循环一堆蓝色数据,等出现绿色数据即搜索到设备,点击左侧暂停

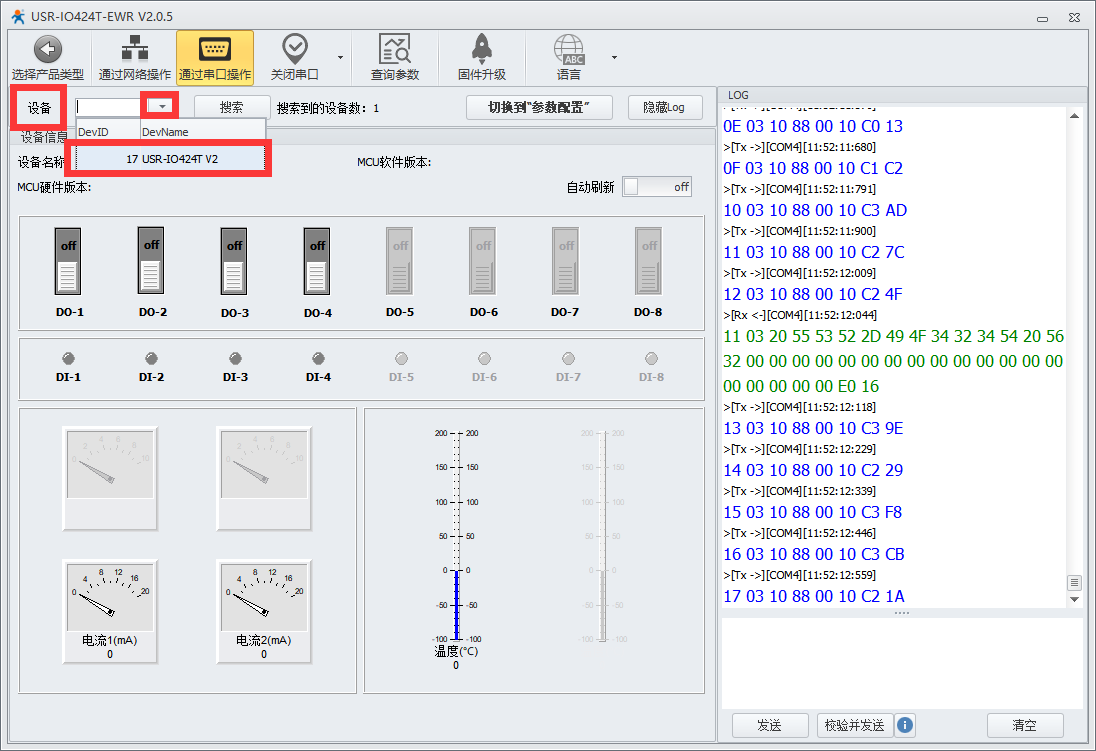

5、点击设备后的框后面的下拉框,就可以显示出搜索到的设备,选中对应的设备

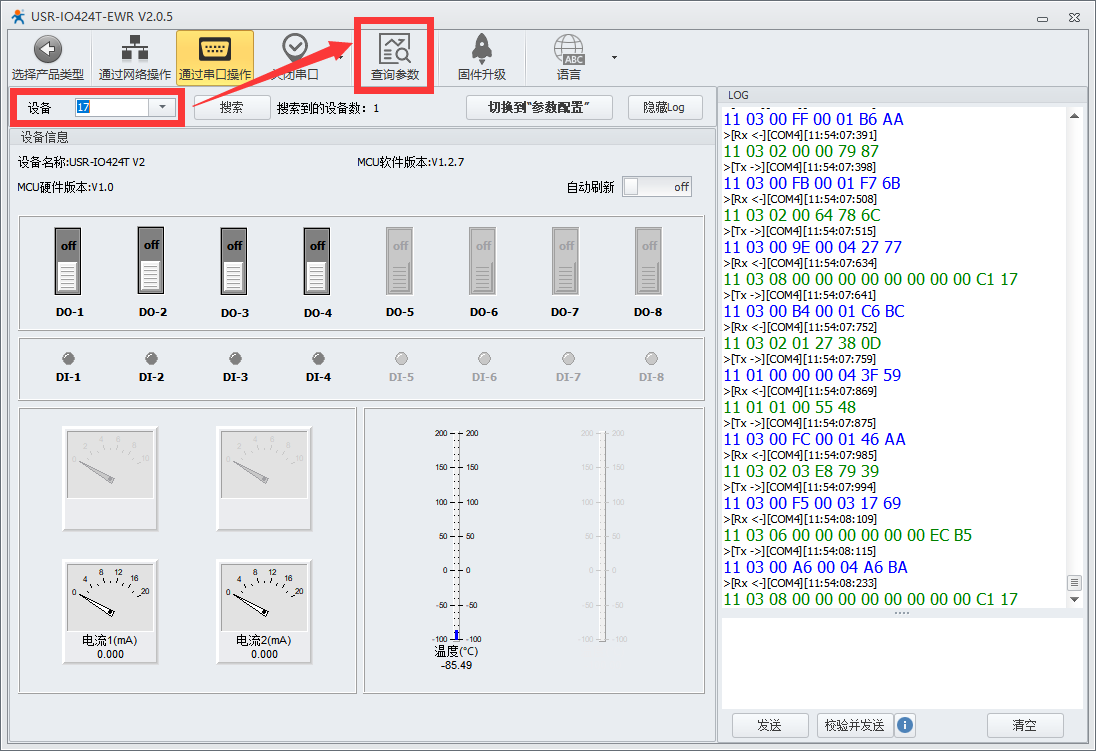

6、选中设备后,点击查询参数,就可读取到当前设备的参数配置,此界面可以对设备的IO口进行监测或控制

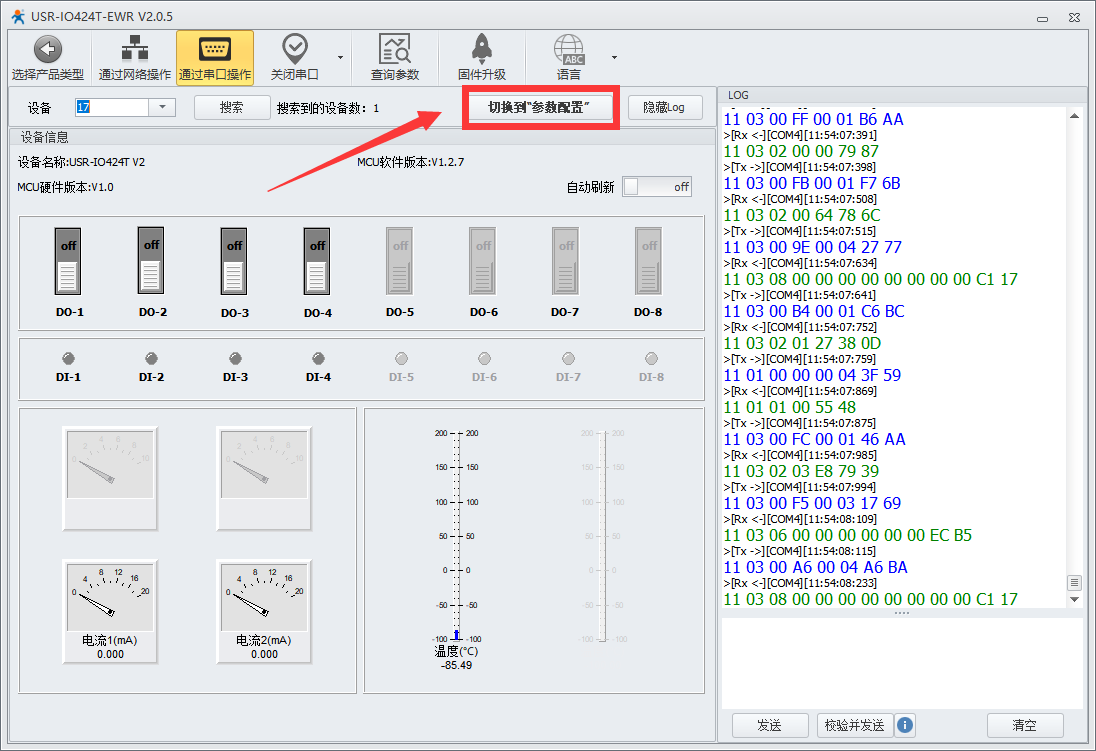

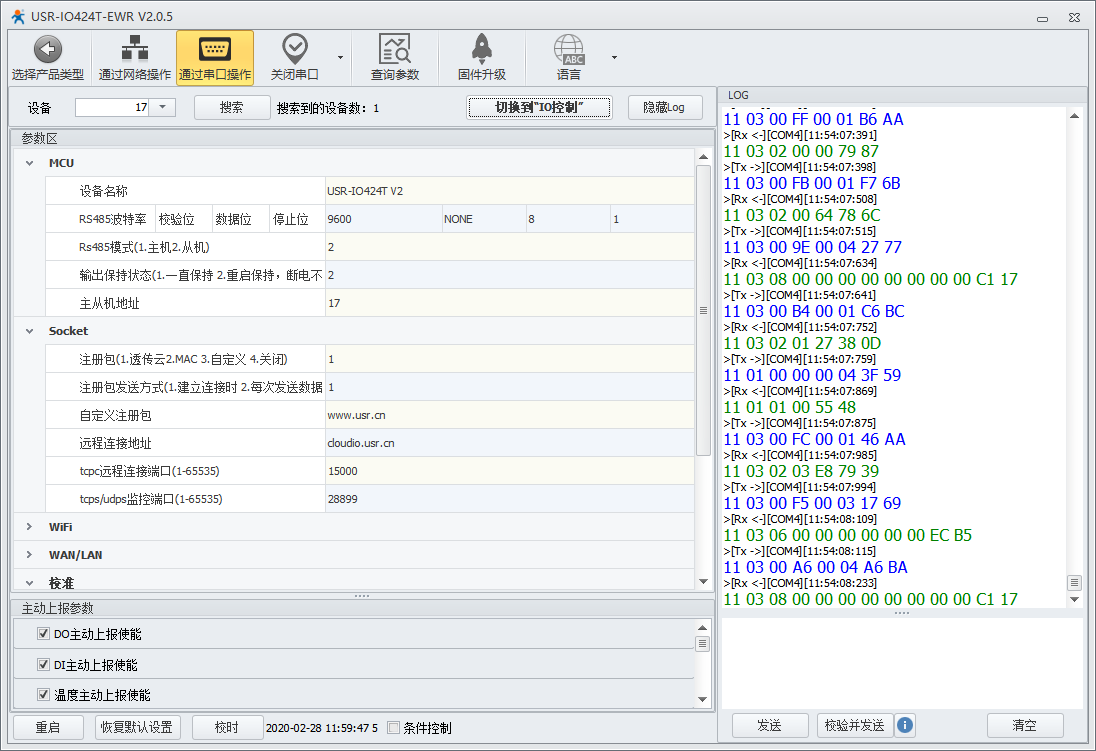

7、如需对设备的参数进行设置,点击 切换到“参数配置”即可对设备的参数进行配置了。

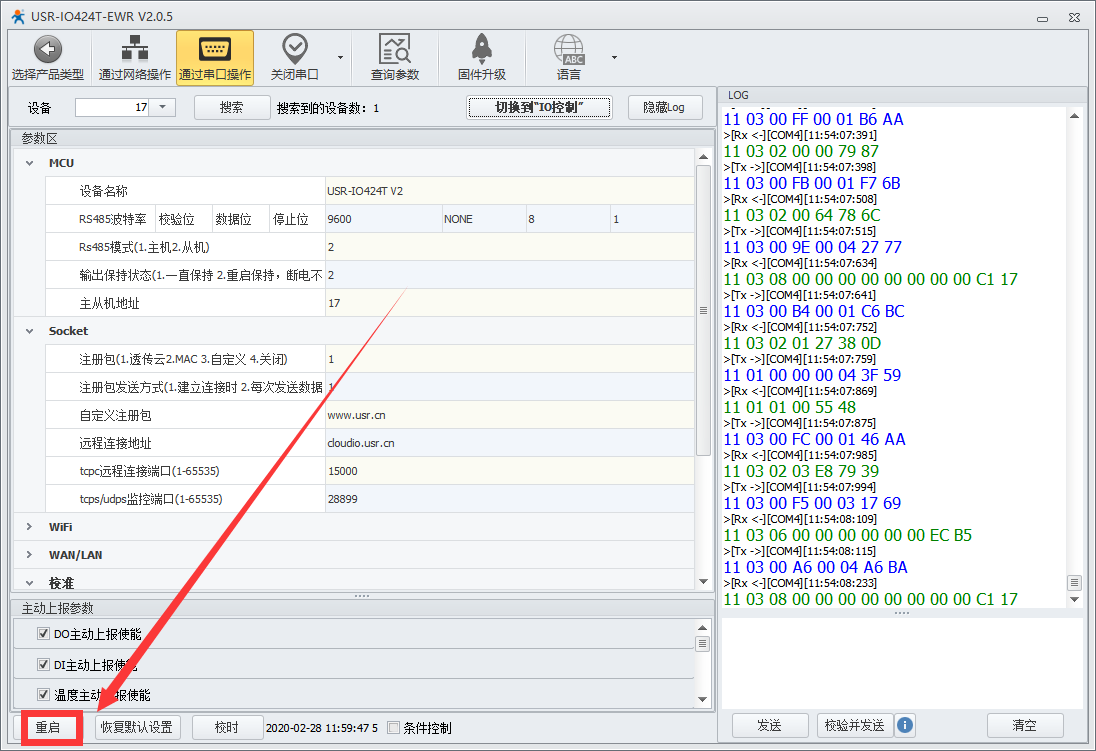

8、每配置一个参数后需要点击一下空白处进行保存,如右侧有正确的log信息打印才算保存设置,设置完所有参数后,点击重启设备,重启后参数配置成功。



四、其他相关案例

作为主机配合私有服务器http://www.usr.cn/Faq/326.html

网络IO424T-EWR局域网内连接服务器的案例http://www.usr.cn/Faq/499.html

424连接局域网的案例http://www.usr.cn/Faq/355.html

作为主机配合透传云的基本测试案例http://www.usr.cn/Faq/345.html
