USR-IO424-EWR 连接局域网内服务器抓包
2020-03-23




一、准备工作

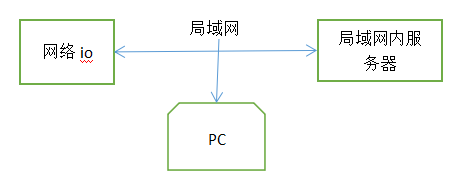

先按照该案例连接上局域网内的服务器,然后再进行以下步骤。

424连接局域网的案例http://www.usr.cn/Faq/355.html

二、抓包方法

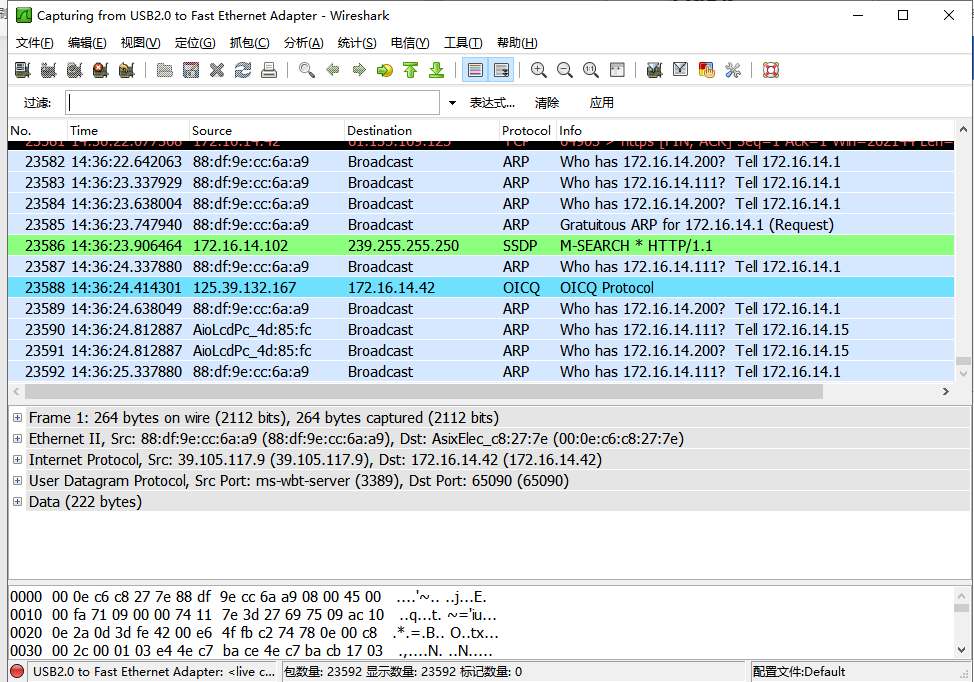

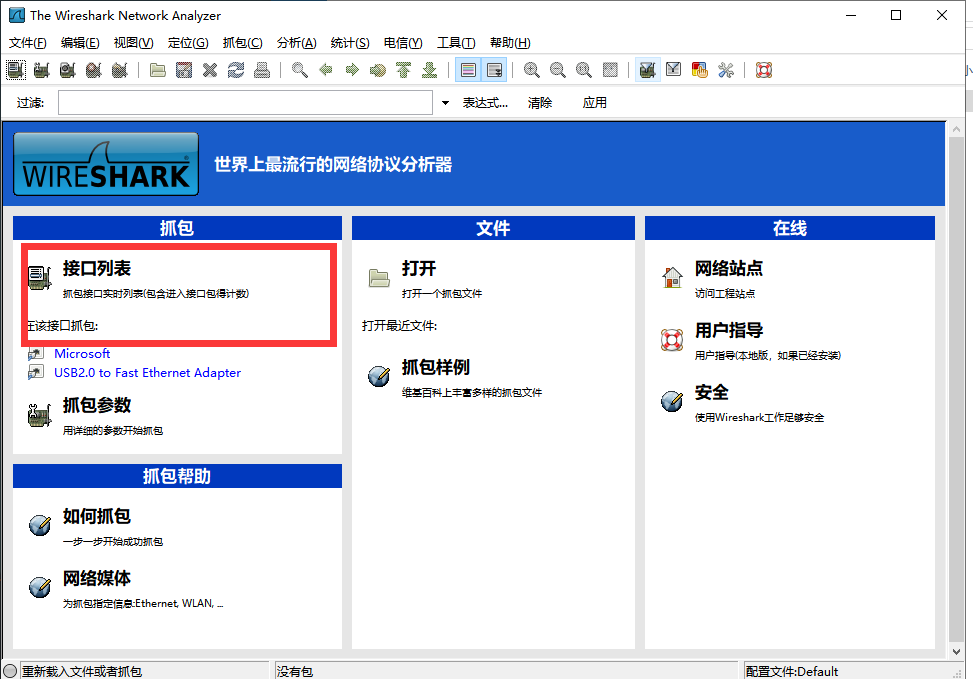

1、安装并打开wireshark,选择要抓包的网卡,界面会显示当前网卡上的所有网络活动

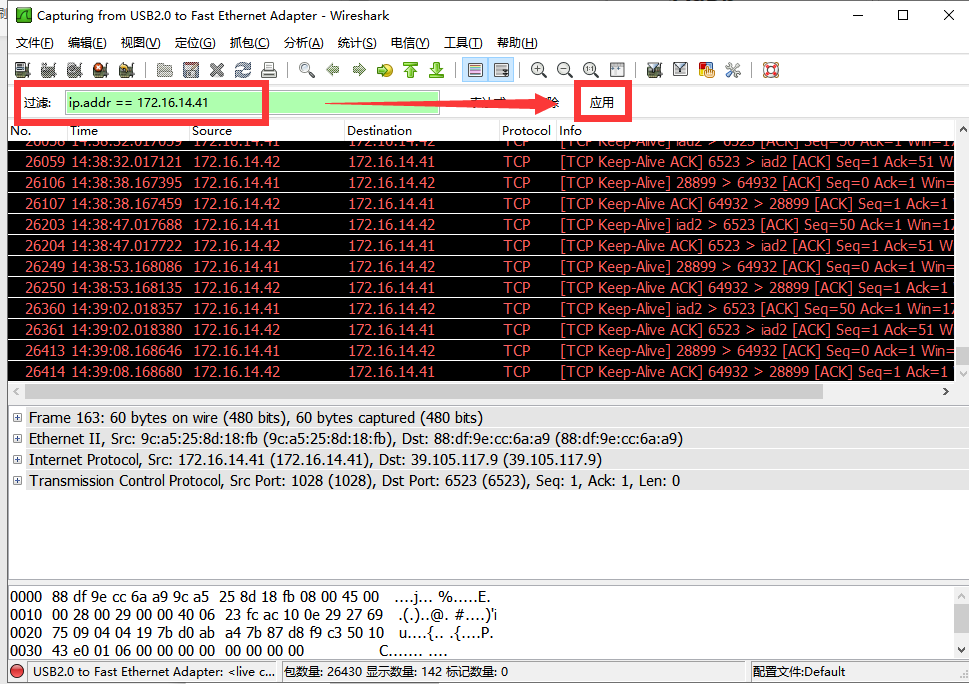

2、根据过滤规则,过滤需要的端口或IP只显示与设备的ip相关的活动:ip.addr == 172.16.14.41(该位置填写您自己io设备的IP),填好过滤规则后应用,就可以看到设备相关的活动

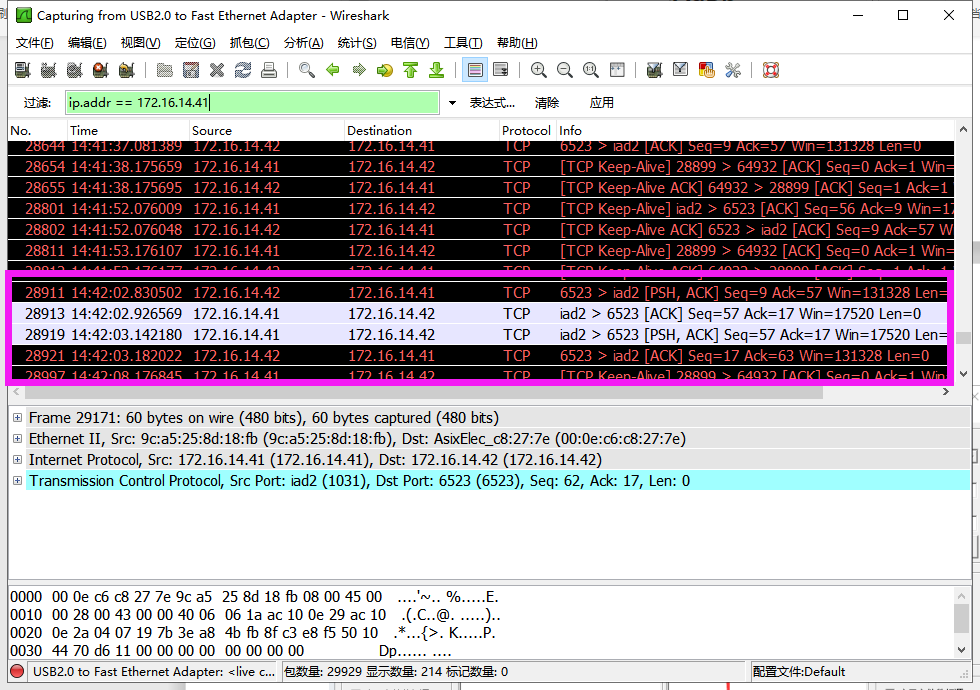

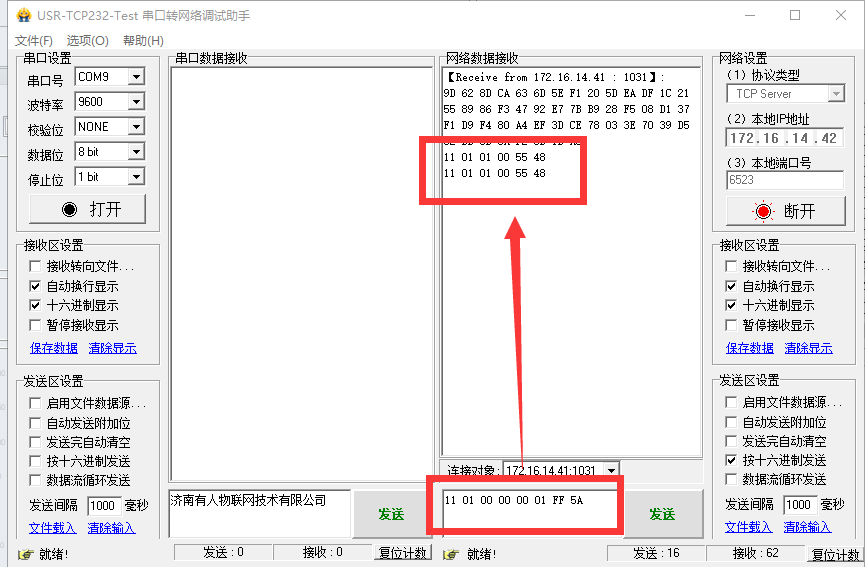

3、服务器给设备下发控制指令,可以看到相应的活动显示

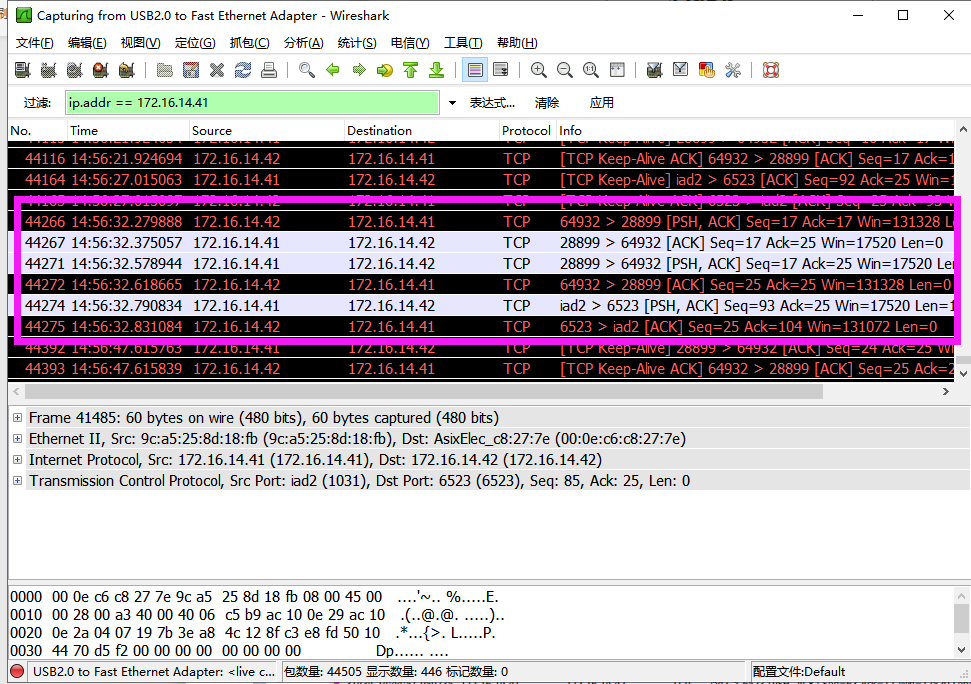

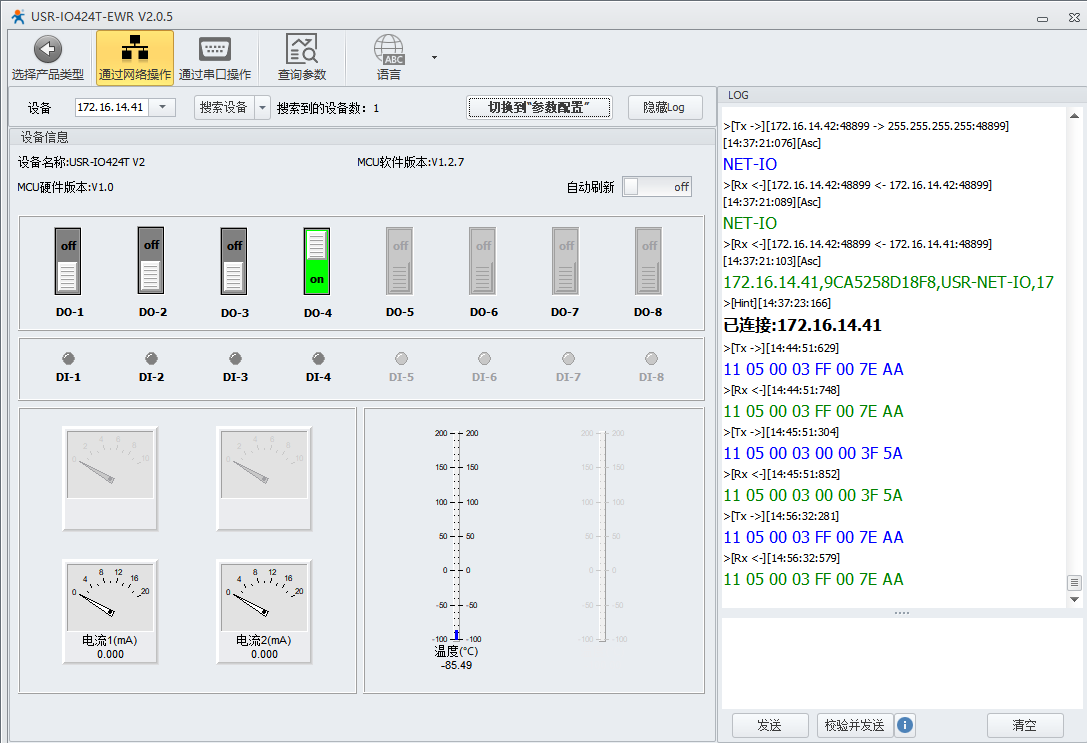

4、同样设备主动上报给服务器也会有相应的活动显示

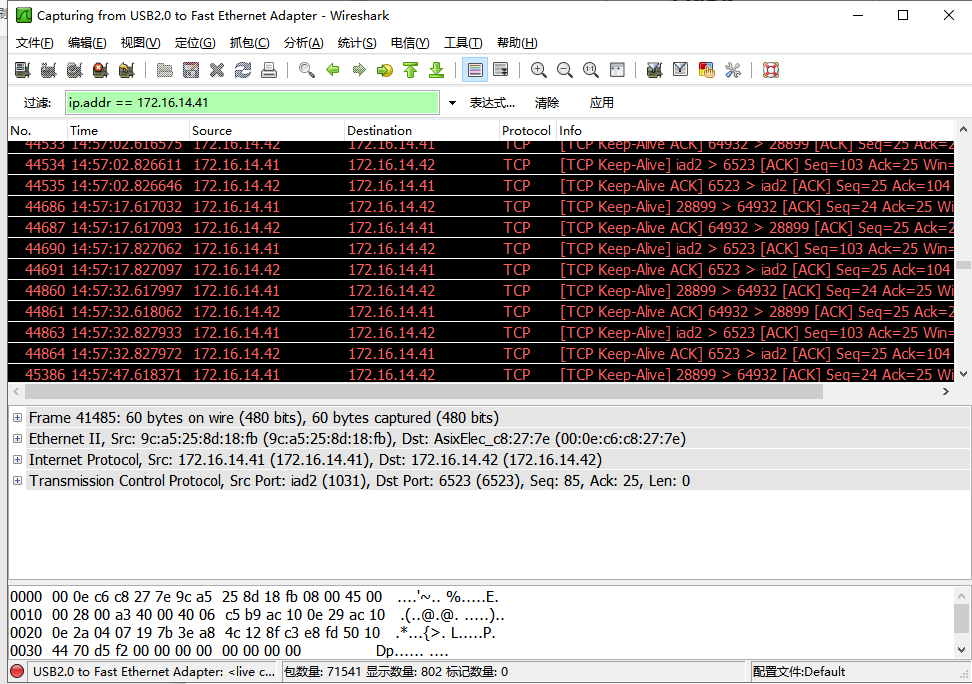

5、在没有数据通信的时候,模块会每隔15s向服务器发送keepalive,这个是底层通信,在数据上没有体现

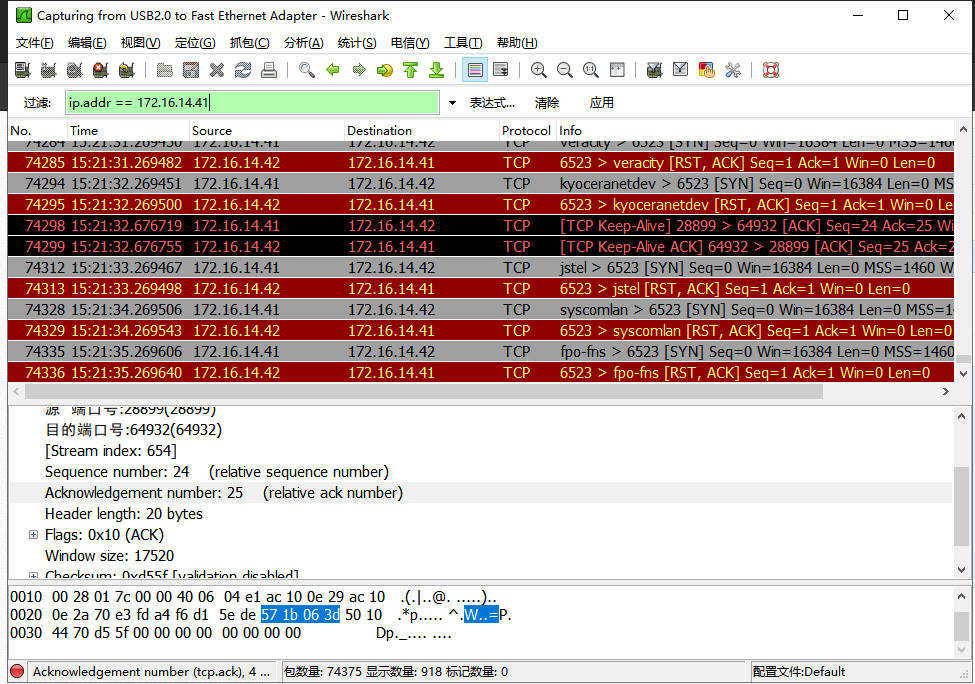

6、服务器关闭监听后,就会持续循环错误活动

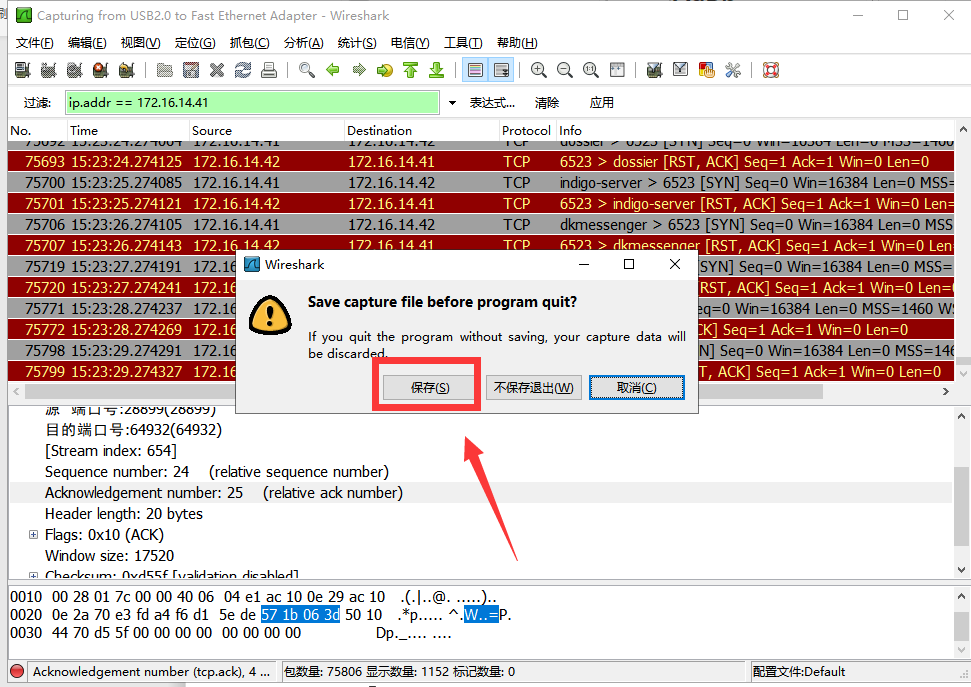

6、分析不明可以保存下来发给具体产品负责人分析原因解决问题,右上角关闭软件,选择保存即可



三、其他案例

网络IO424T-EWR V2版本主动上报开启http://www.usr.cn/Faq/463.html

网络IO424T-EWR局域网内连接服务器的案例http://www.usr.cn/Faq/499.html

干节点和湿节点的区别和说明http://www.usr.cn/Faq/43.html

网络io在透传云上做数据中转http://www.usr.cn/Faq/514.html

网络IO设备通过透传云联动控制基本测试http://www.usr.cn/Faq/574.html
