测试前资料下载：

虚拟串口软件 http://www.usr.cn/Download/31.html



M4系列设置软件：http://www.usr.cn/Download/230.html



网络助手、串口助手二合一软件 http://www.usr.cn/Download/27.html



测试

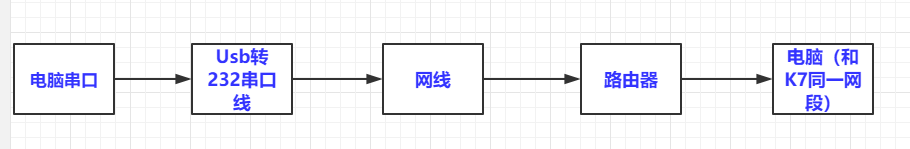

1. 硬件连接

DHCP:

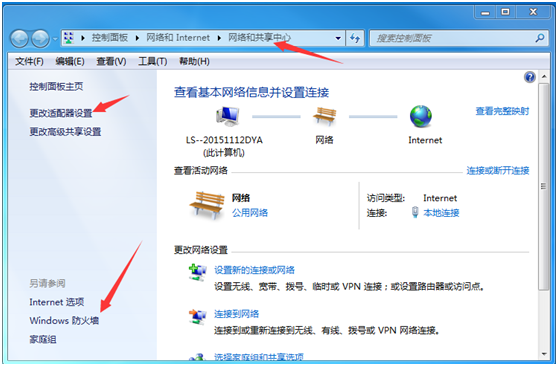

2. 电脑配置

按路径：控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

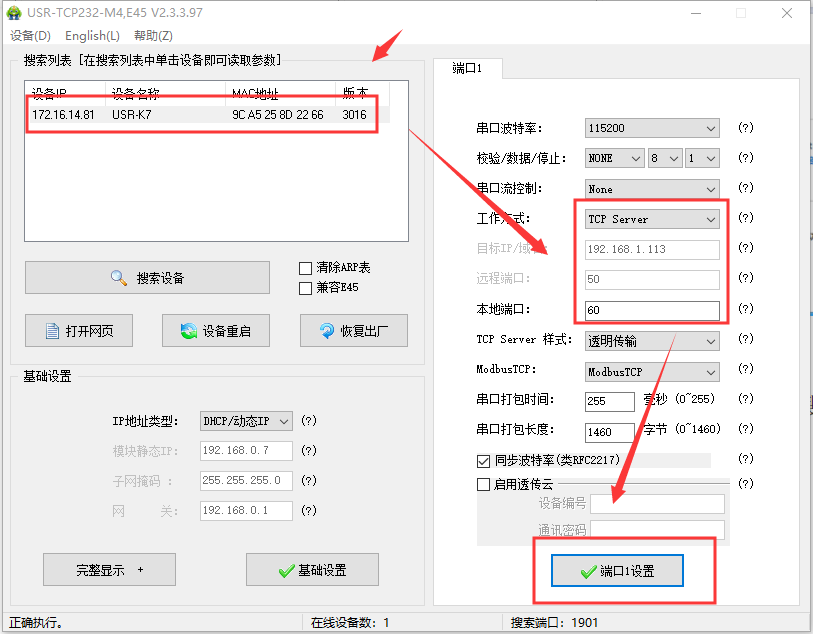

3.设置查看K7的参数（做服务端时候的设置）

点击“搜索设备”，当搜索列表中出现K7的设备后，单击搜索到的设备，设置配置信息并保存（动态IP）

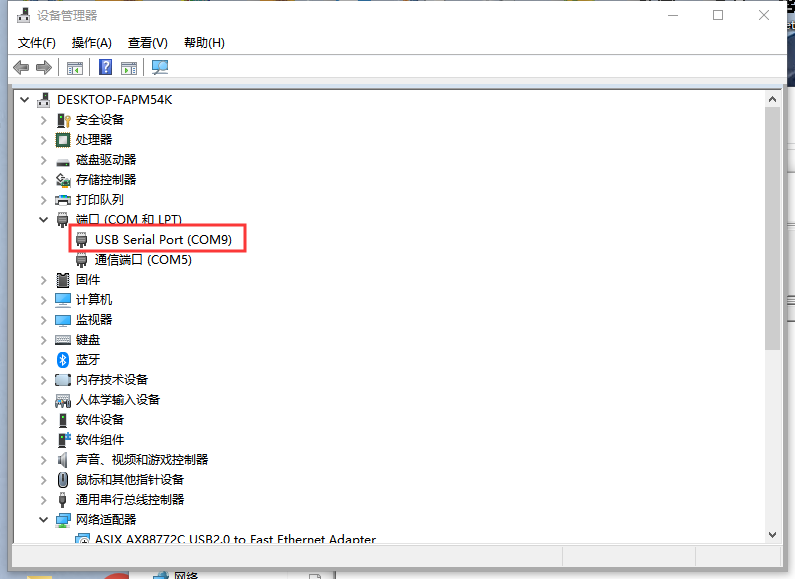

4.查看串口号

在设备管理器中查看端口信息，确定K7串口使用的串口号，如下图所示电脑端口号为COM9

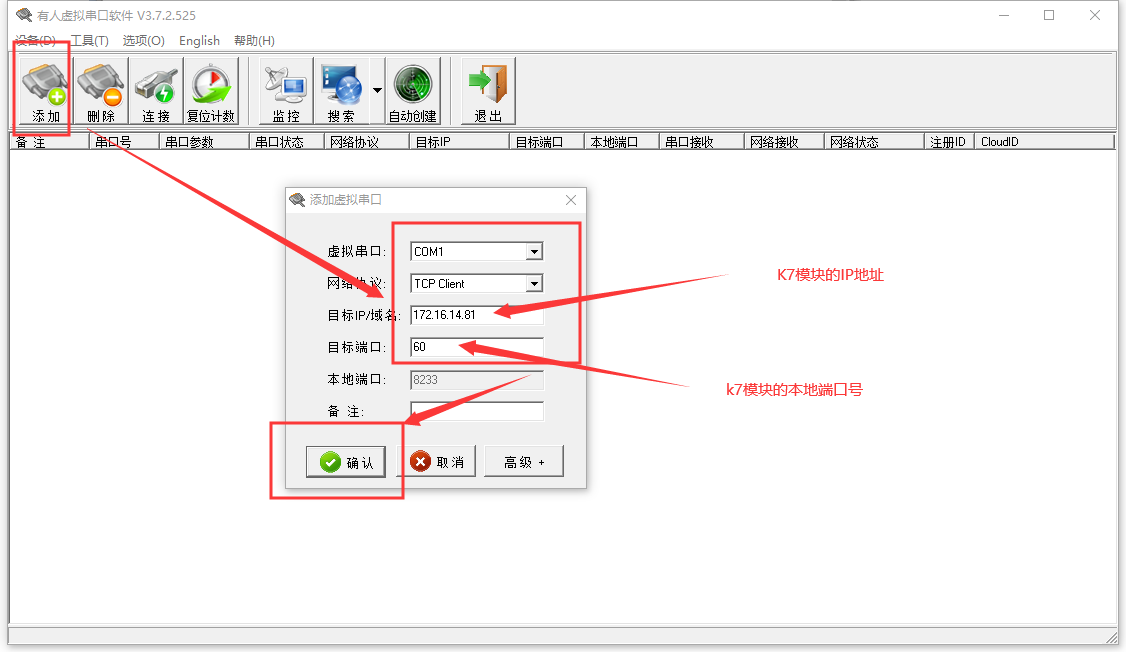

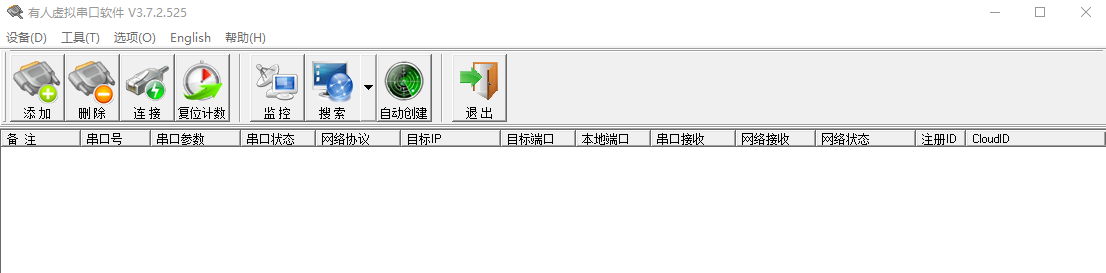

5.创建虚拟串口（手动添加）



6.通讯测试

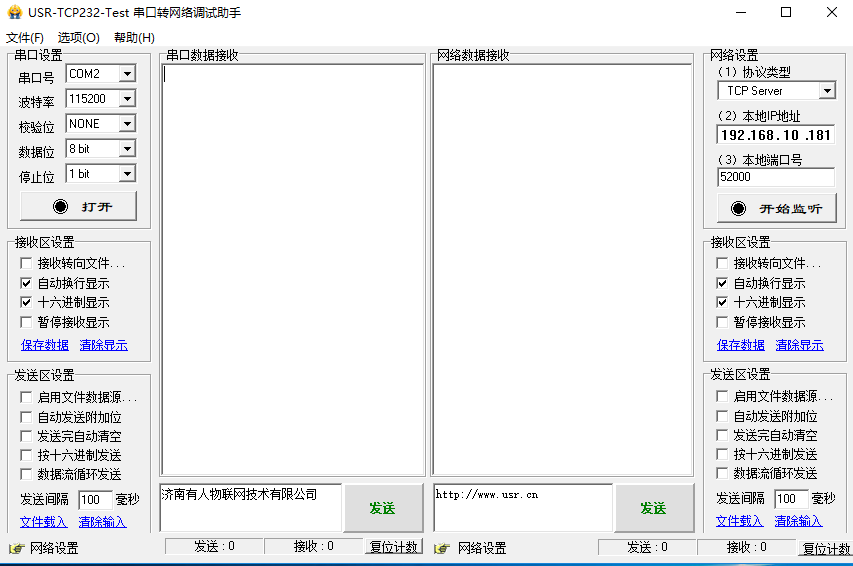

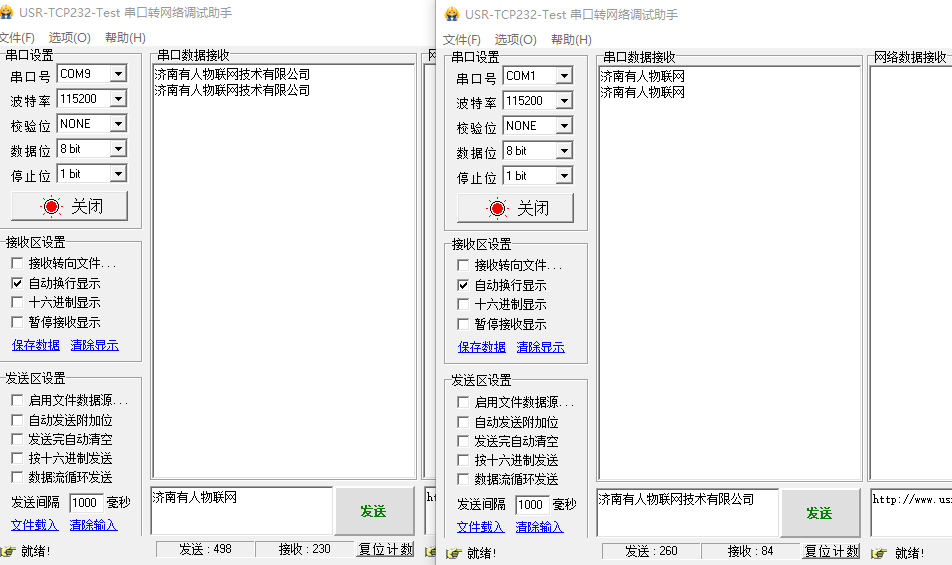

同时打开两个串口转网络助手软件。一个选择虚拟串口，一个选择COM9，即可进行收发测试

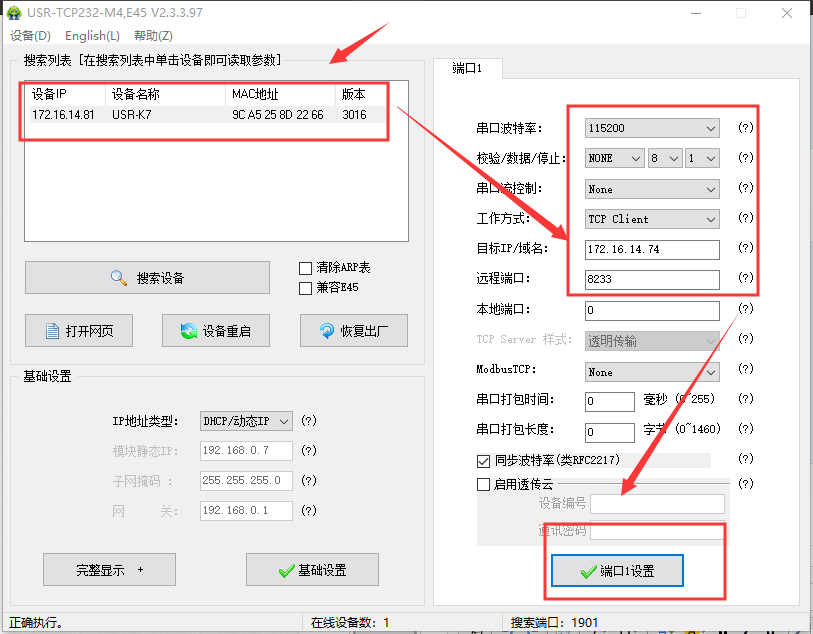

以下是当K7做客户端时候的设置：
