USR-K7模块基本通信测试案例

2020-05-23

分享到:
{}

一.要下载的软件

USR-K7 说明书http://www.usr.cn/Down/USR-K7_V1.0.1.pdf

USR-K7 软件设计手册http://www.usr.cn/Down/USR-K7_software_V1.0.1.pdf

设置软件:http://www.usr.cn/Download/230.html

串口调试助手:http://www.usr.cn/Download/31.html

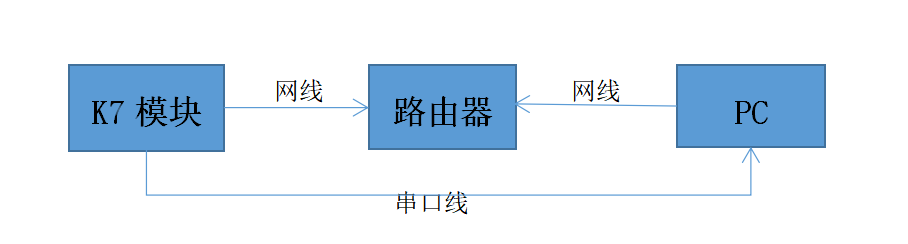

二.硬件连接

DHCP/动态获取IP

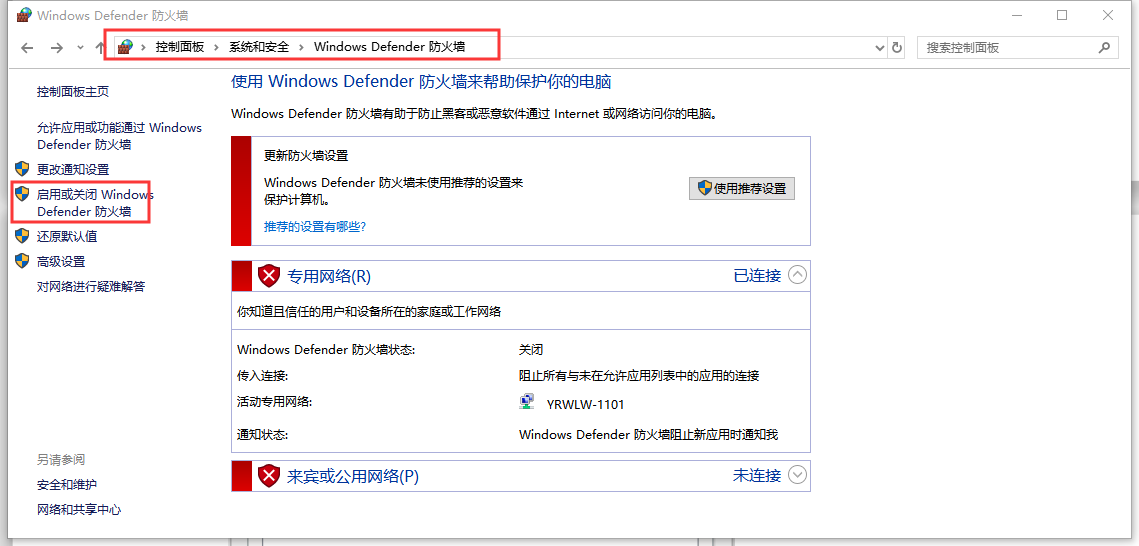

1. 按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

2.打开设置软件(K7做tcp client)

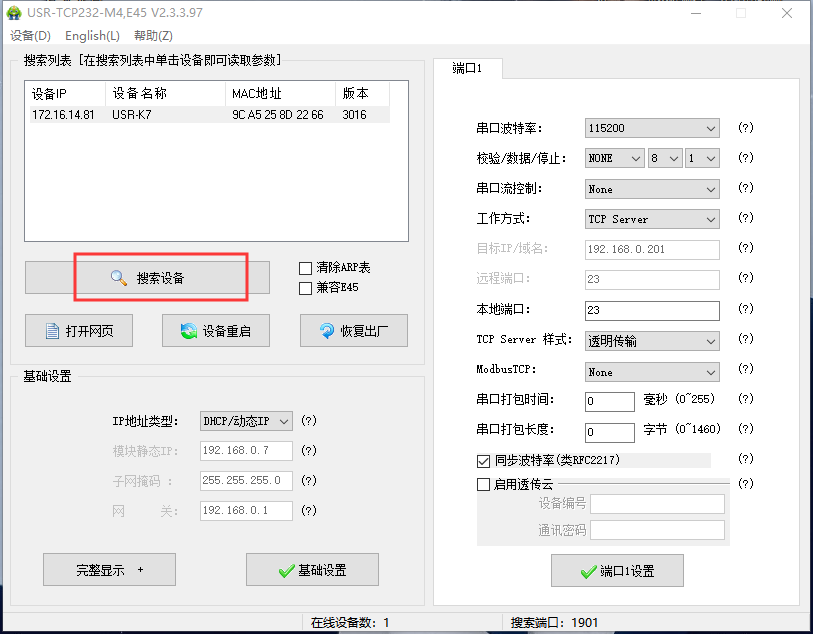

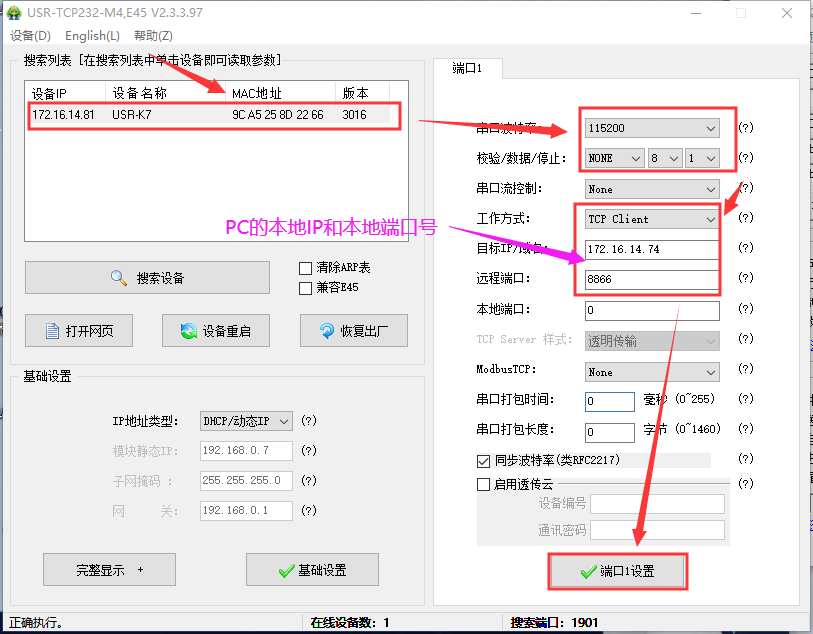

点击“搜索设备”当搜索列表中出现K7的设备后,单击搜索到的设备,查看其配置信息,工作方式选择TCP Client,目标ip为PC的本地IP:172.16.14.74,远程端口为PC的本地端口号:8866,点击端口设置保存参数。

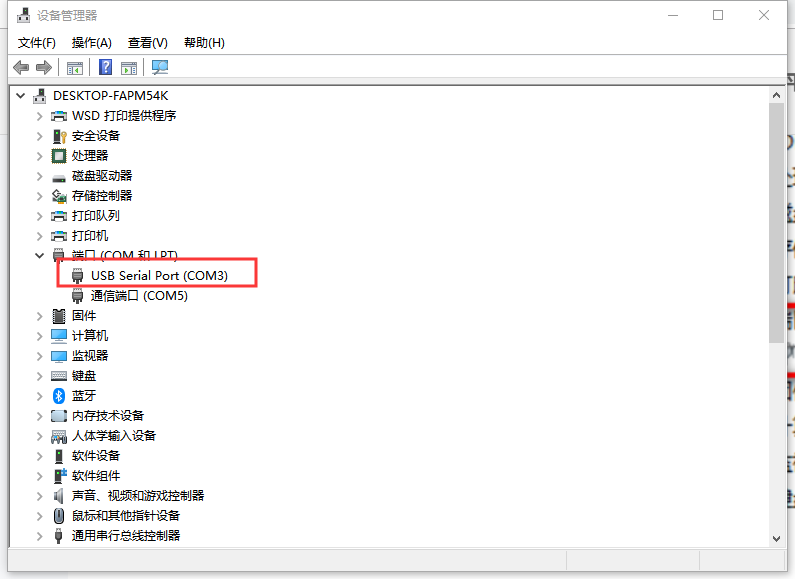

3. 在设备管理器中查看端口信息,确定K7串口使用的串口号,如下图所示电脑端口号为COM3,如果没有看的COM口,下载一个驱动精灵修复一下。



4. 打开USR_TCP232_TEST软件

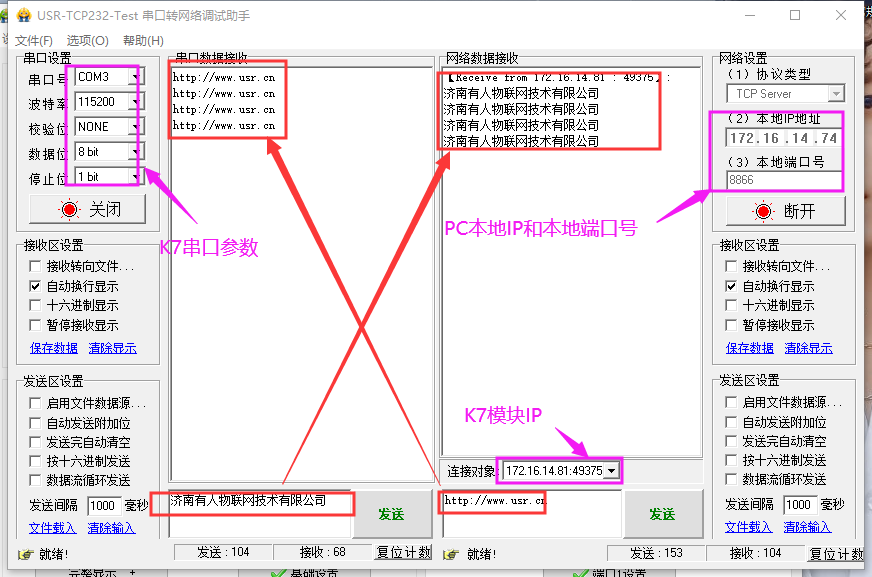

将软件串口设置中的串口号配置为COM3。由于设备默认协议类型为TCP Client,所以电脑端连接设备需要设置为TCP Server连接设备。



5. 打开设置软件(K7做tcp server

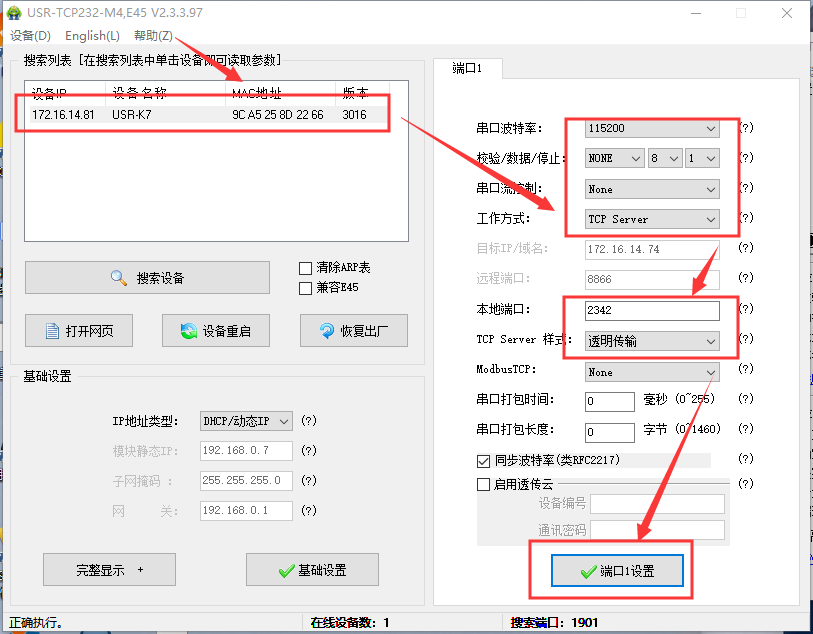

点击“搜索设备”当搜索列表中出现K7的设备后,单击搜索到的设备,查看其配置信息,工作方式选择TCP server,本地端口号:2342,点击端口设置保存参数。

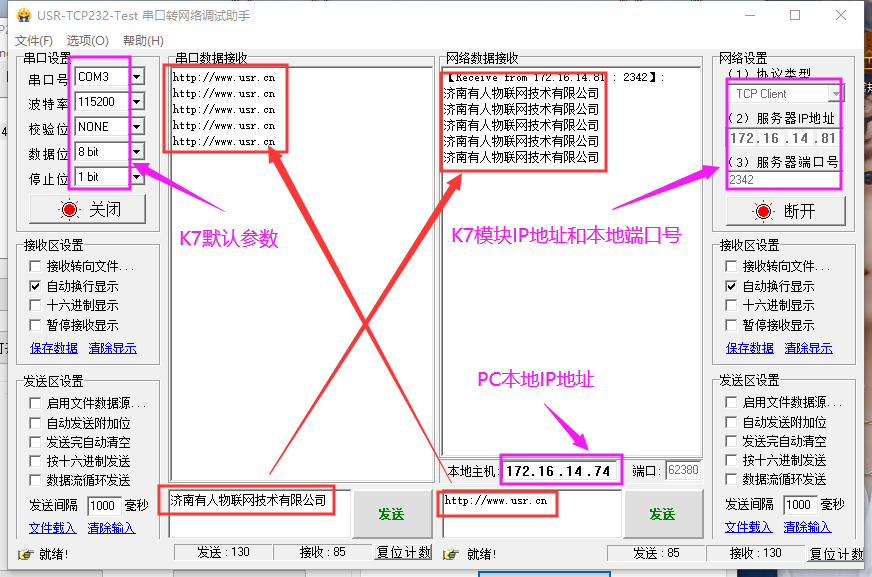

6.K7设备默认协议类型为TCP server,所以电脑端连接设备需要设置为TCP client连接设备,服务器IP地址为K7IP地址:172.16.14.81,服务器端口为K7模块本地端口号:2342
