USR-W600连接有人云Modbus RTU设备组态测试

2020-04-03

分享到:
{}

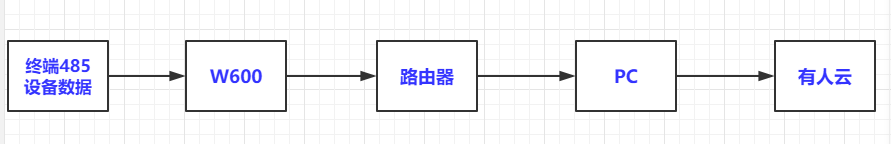

硬件连接:



资料下载:

一、测试准备

需要一台W600设备,一台电脑,电脑需要可以联网,W600初始状态可以被电脑连接AP模式。

W600默认网页:10.10.100.254

有人云登陆网址:clouddata.usr.cn

二、测试设置

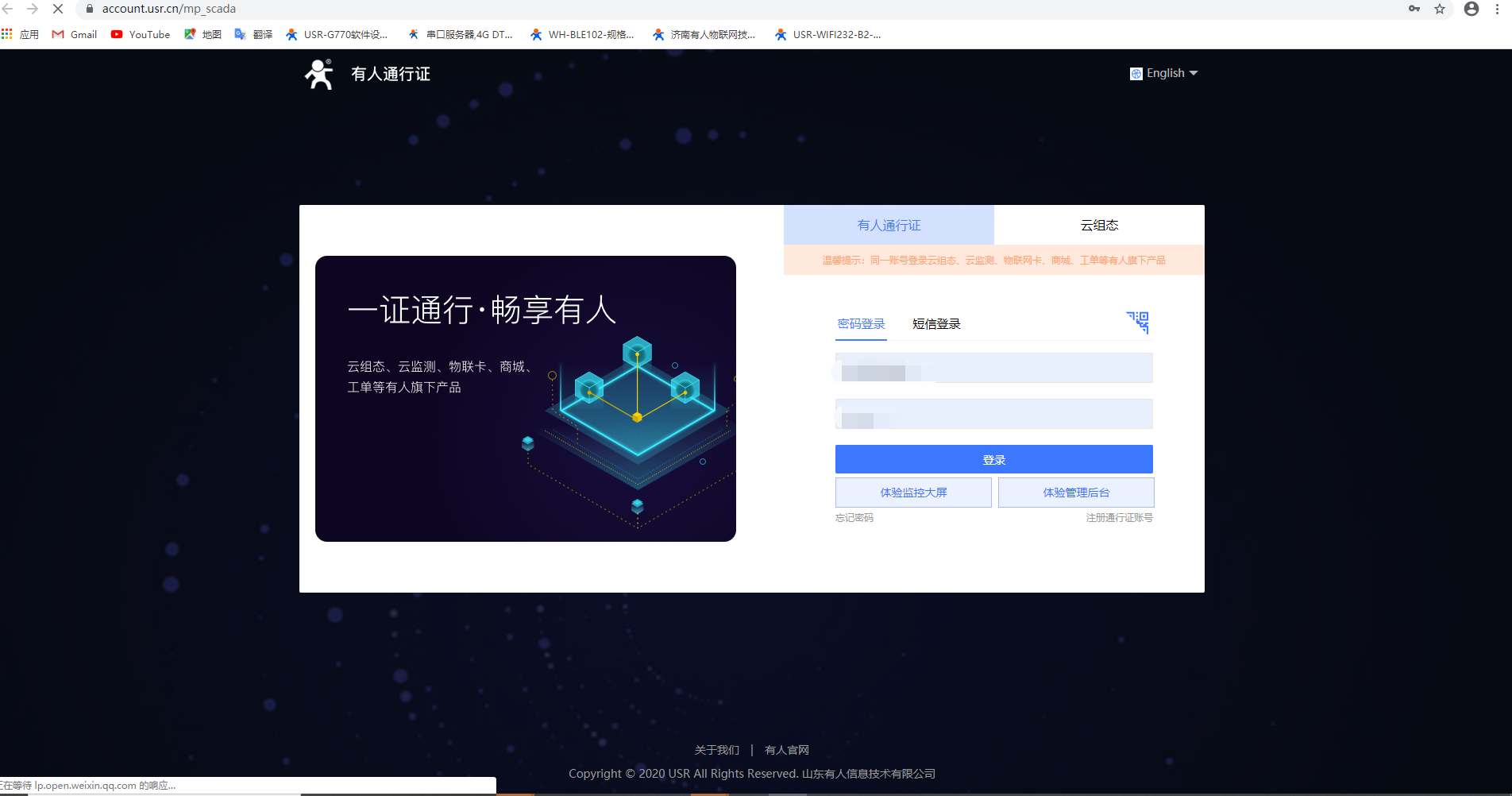

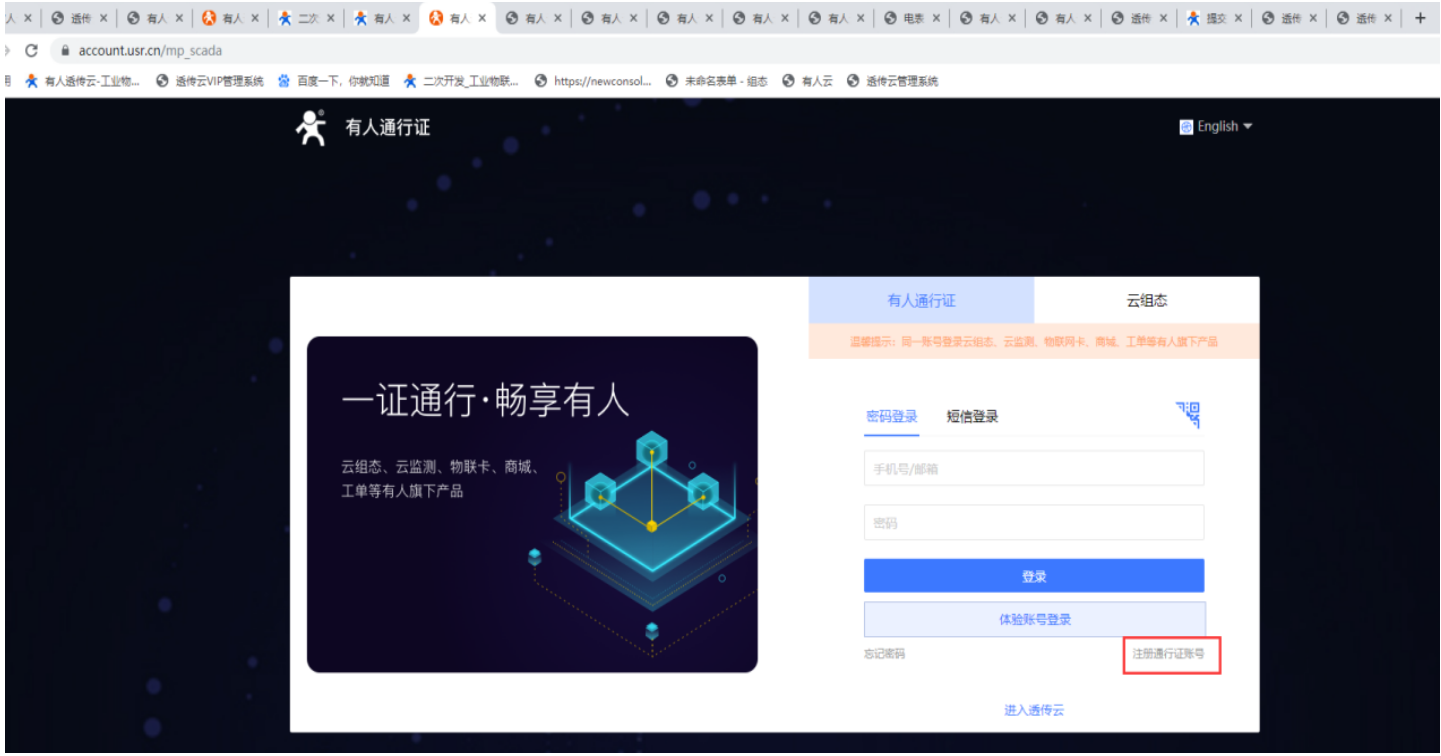

1、登录有人云(如果没有账号先申请通信证

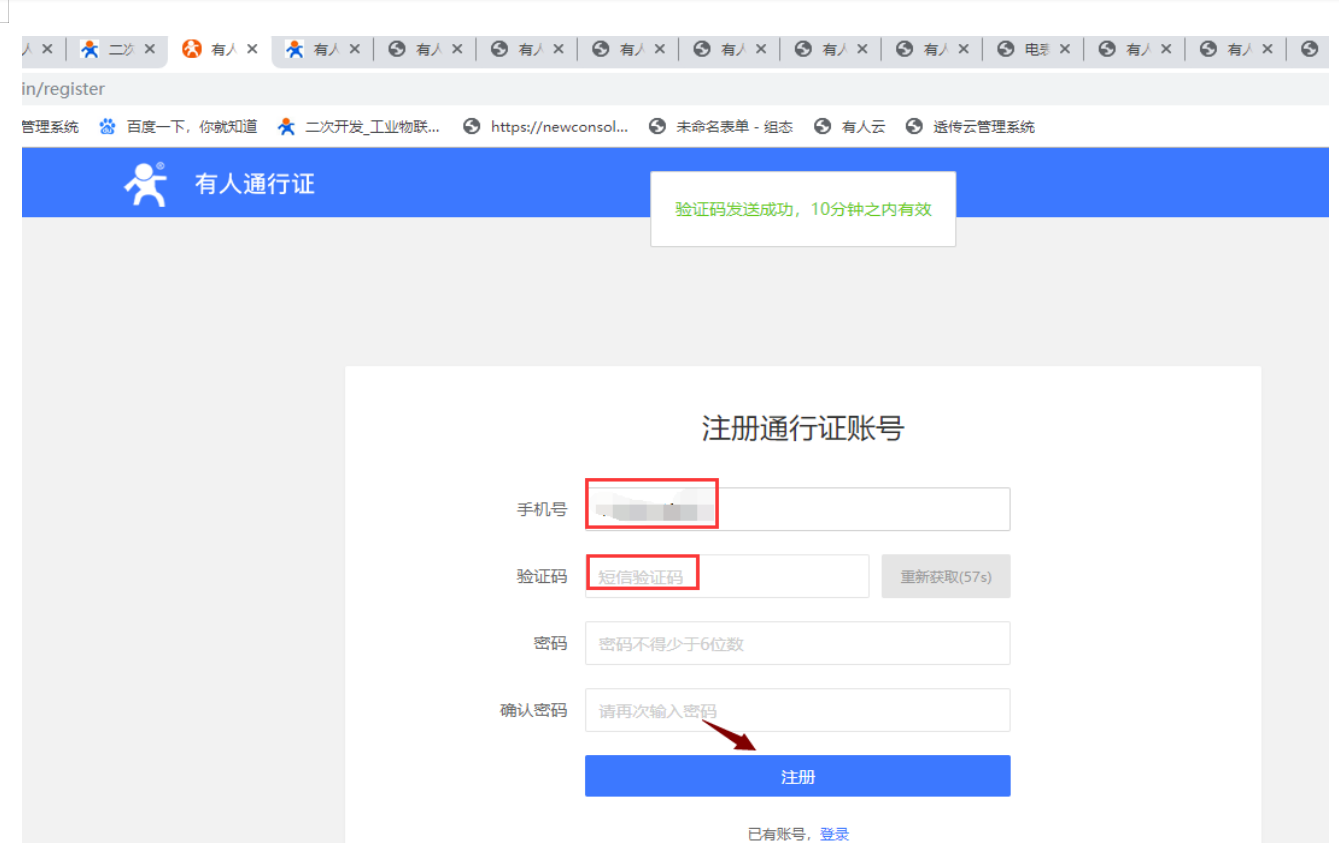

2、目前只能通过手机号来注册通行证账户

3、注册完此,由此进入有人云界面

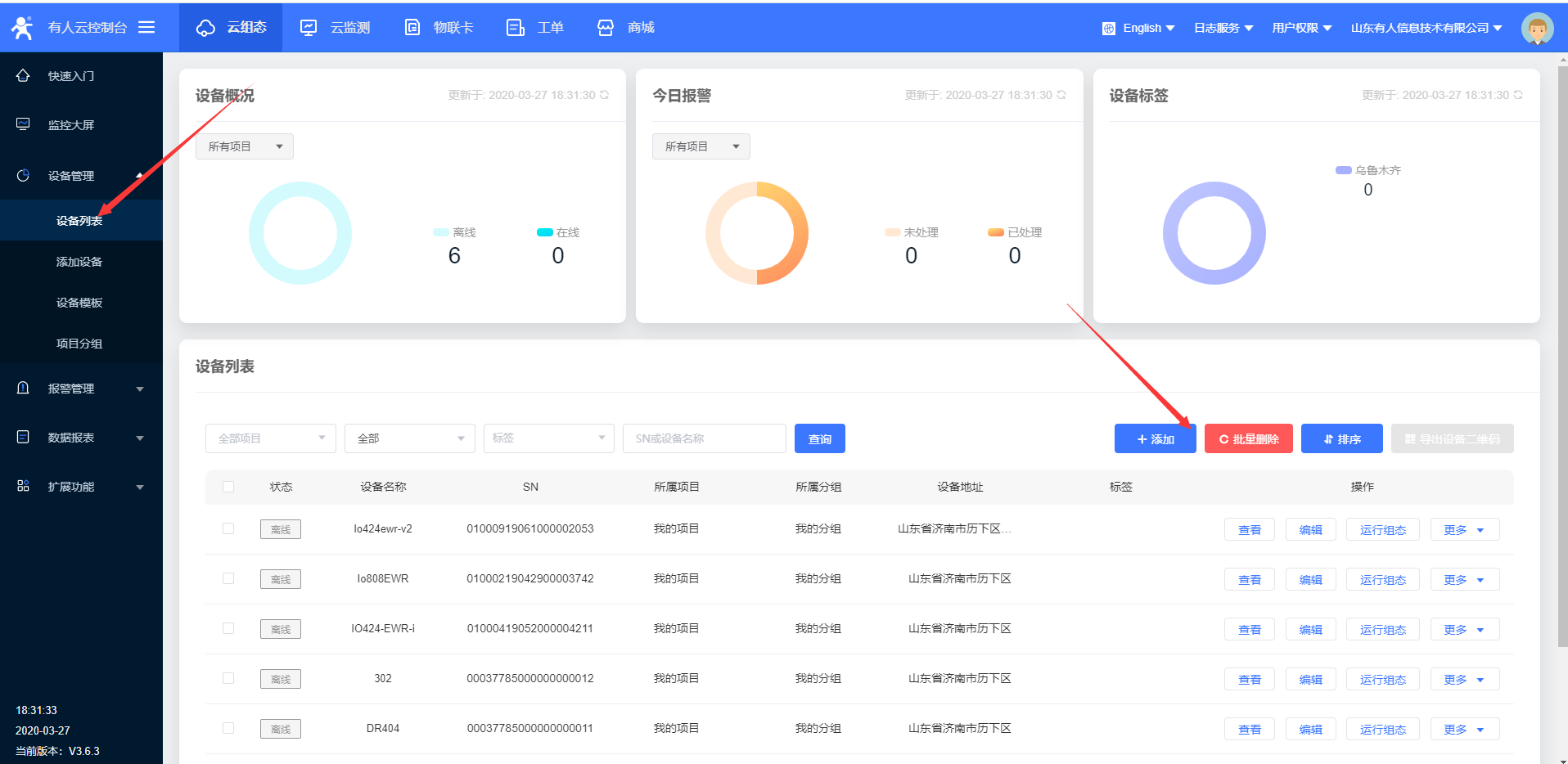

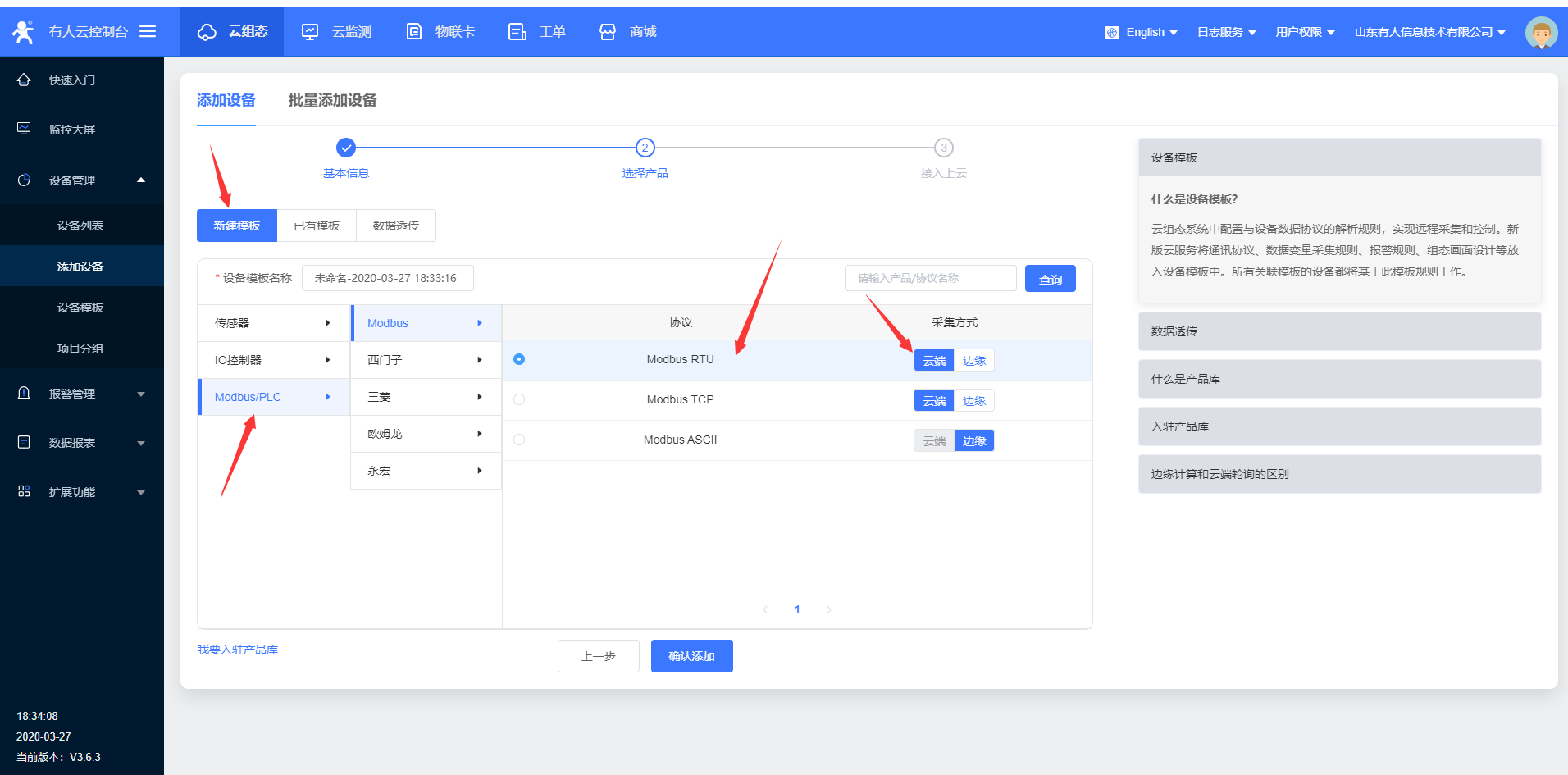

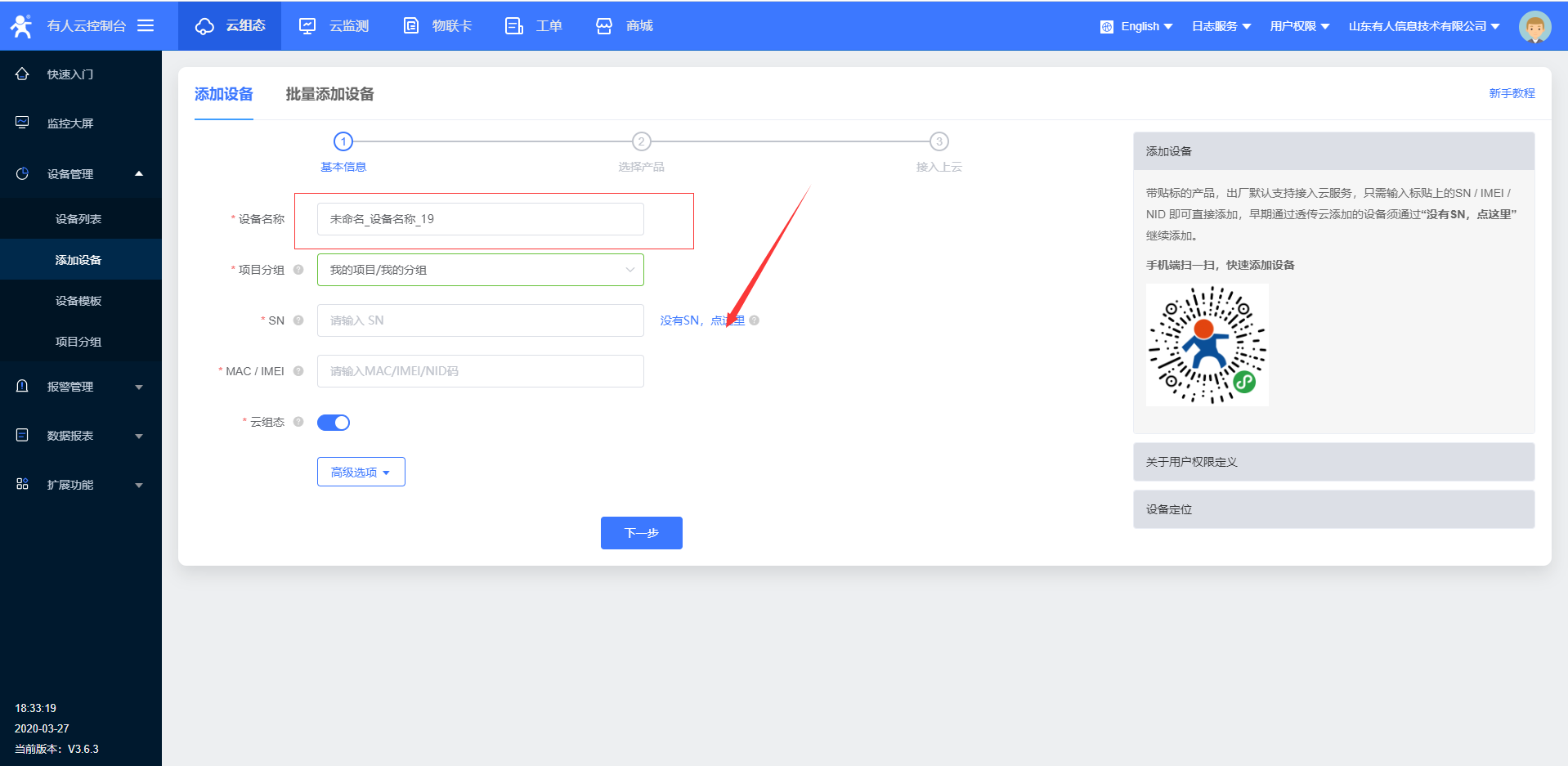

4.进入云组态,选择添加设备W600目前只能使用ID方式添加设备id;设备id和密码设置默认就可以,点击下一步,添加数据模模板更改名称,选择modbus rtu云端采集确认添加。

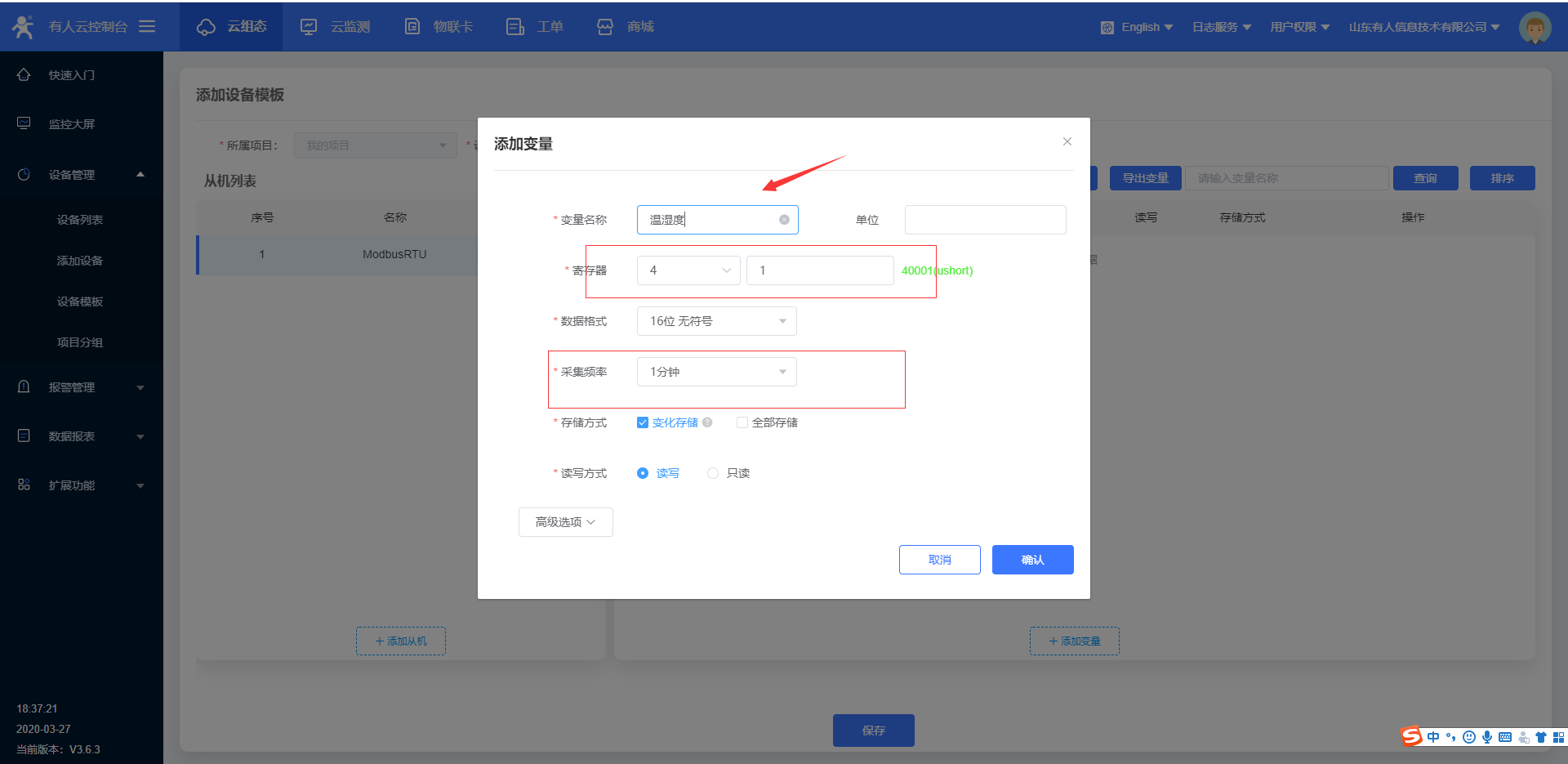

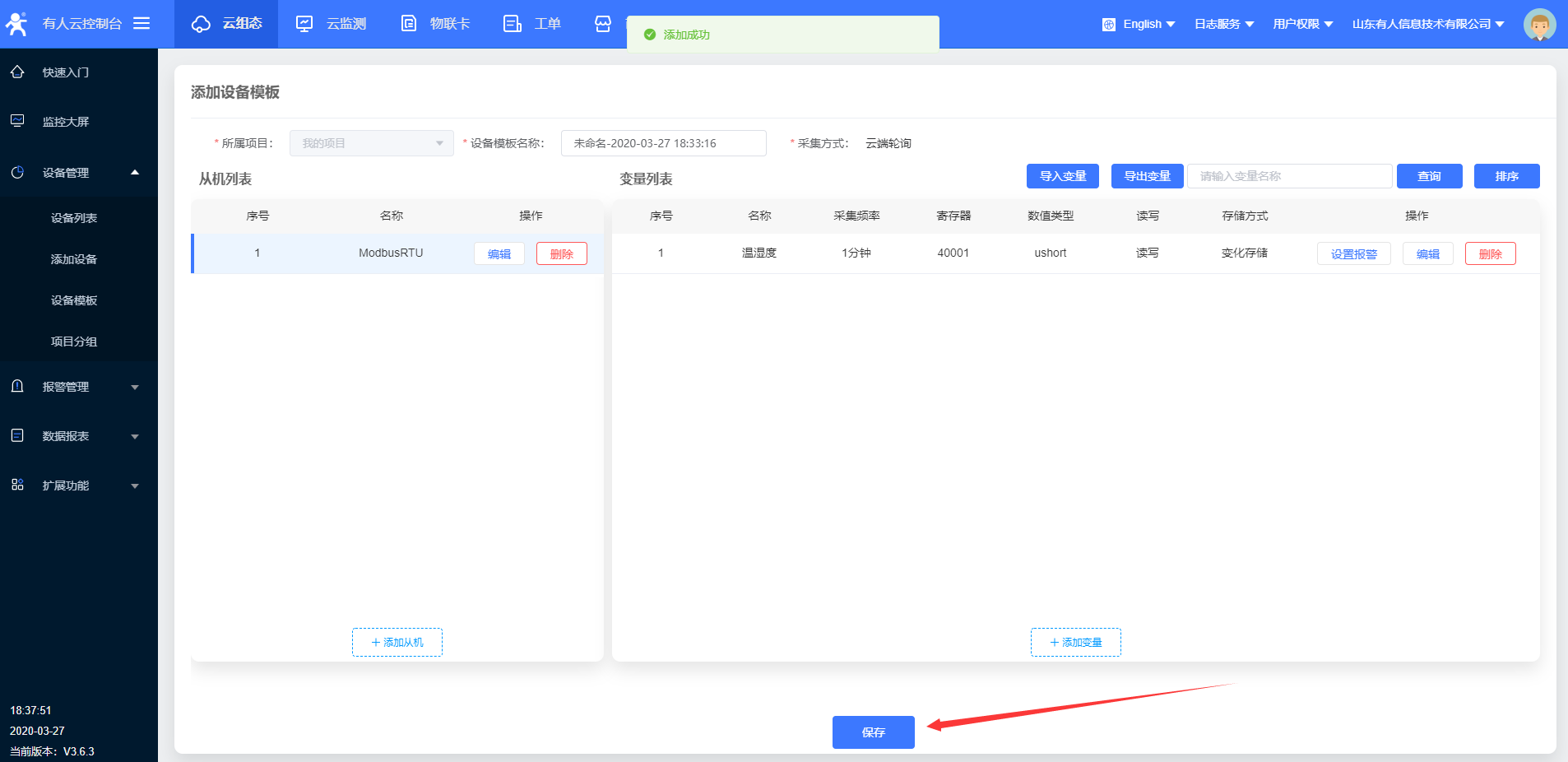

5.配置从机添加变量,保存

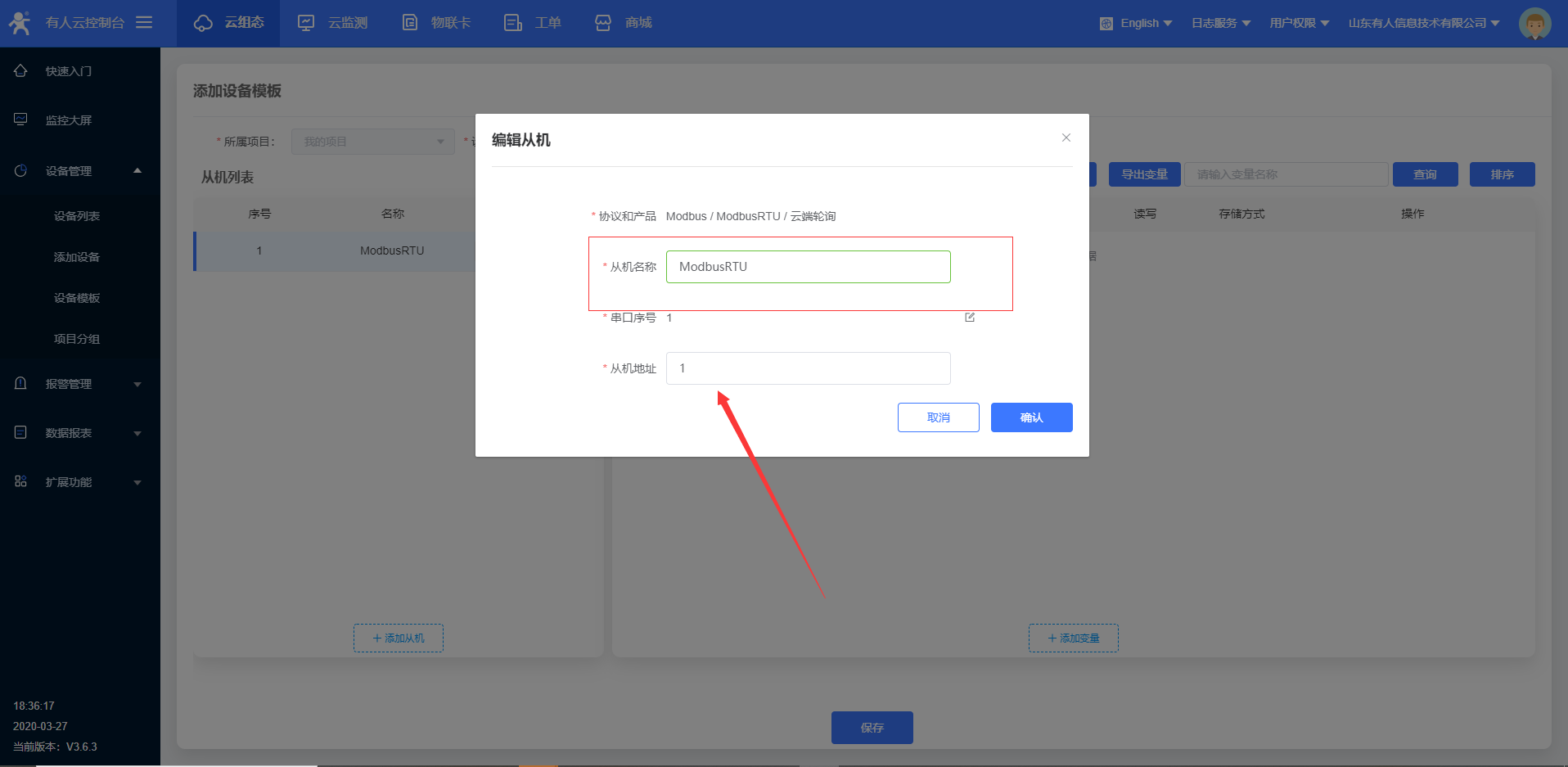

设置从机名称,从机地址是接在w600的串口上的终端设备的从机地址(如果不清楚,可以咨询终端设备的厂家)

设置数据变量名,寄存器地址,数据格式,采集频率(最低只能是一分钟,);

寄存器地址填写规则:

格式为  功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1。

如:

功能码03H或06H,起始地址0000H,则填:40001;

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1

所以组态地址就是40001;

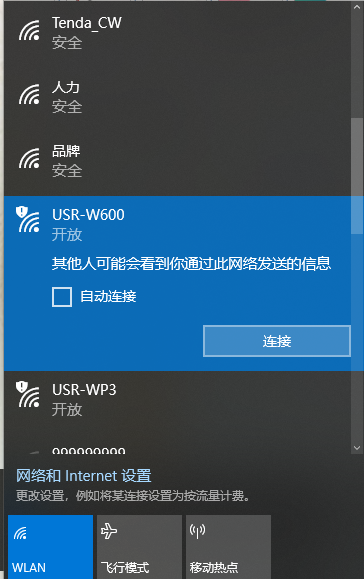

6.下面设置w630,电脑链接w630WiFi

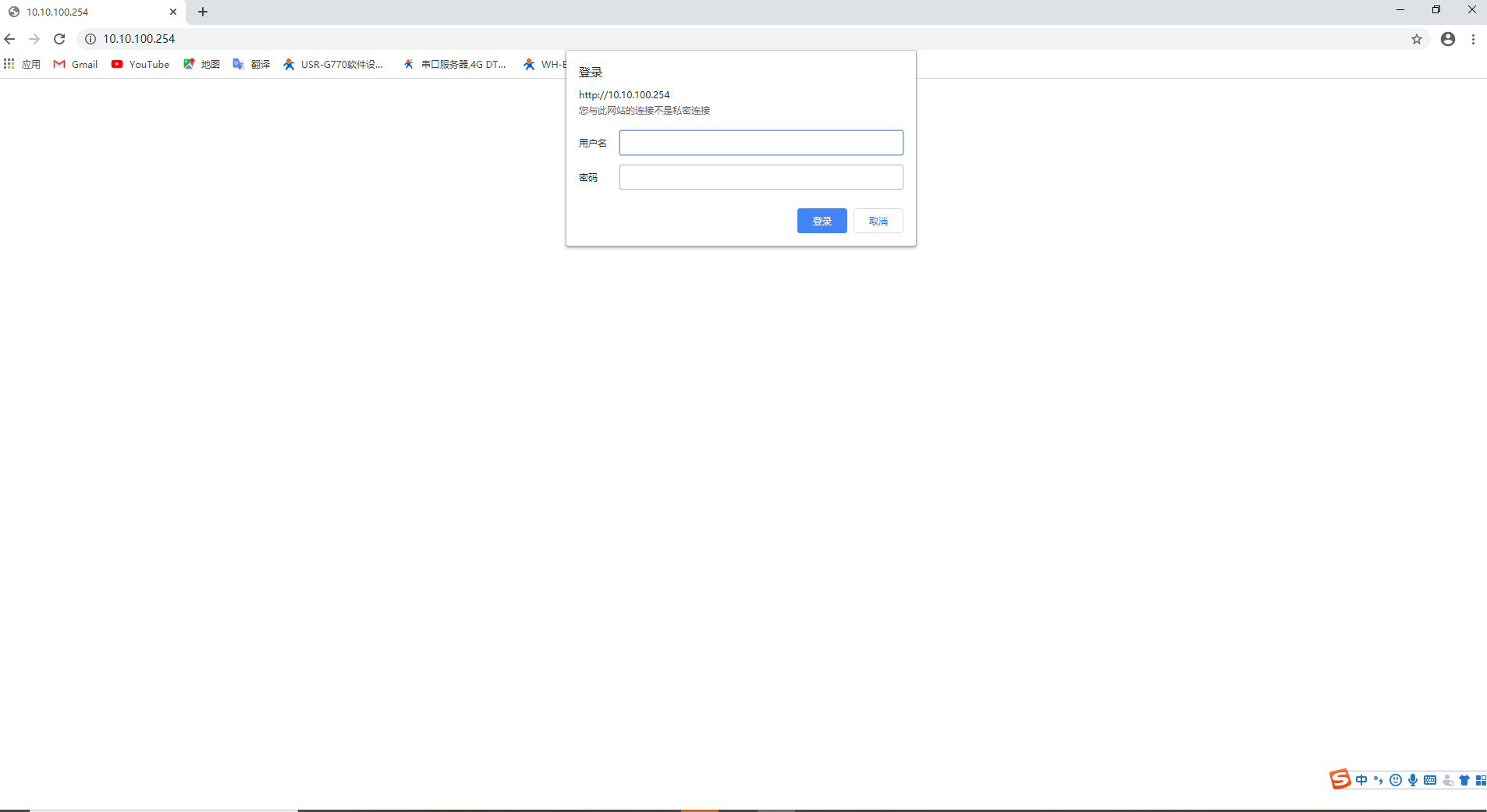

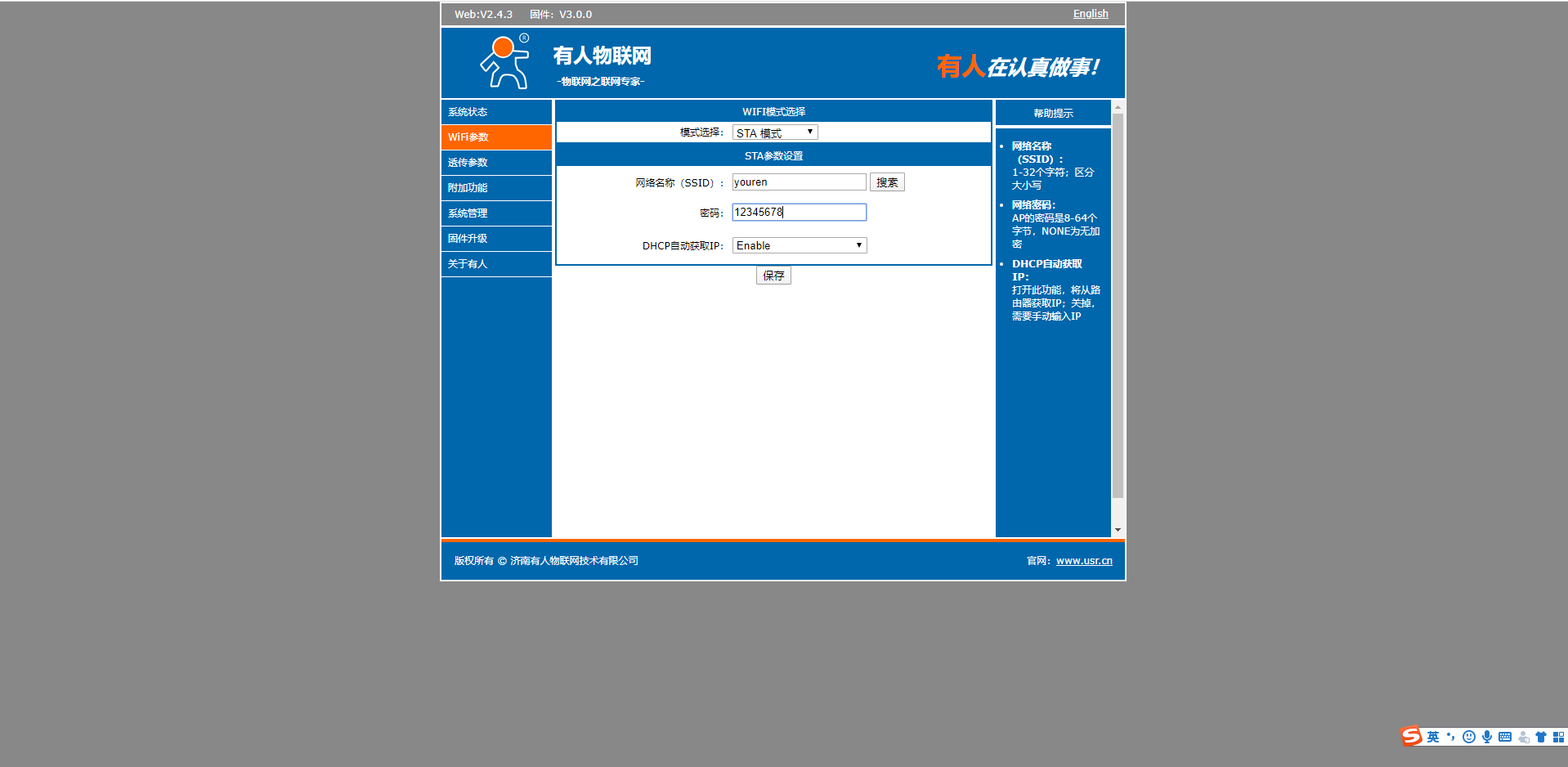

7.内置网页的账号和密码都是admin,进入以后WiFi参数选择为sta模式在网络搜索那里搜索要连的WiFi,输入WiFi密码,点击确定(先不要重启,等设置完所有的参数再重启设备)

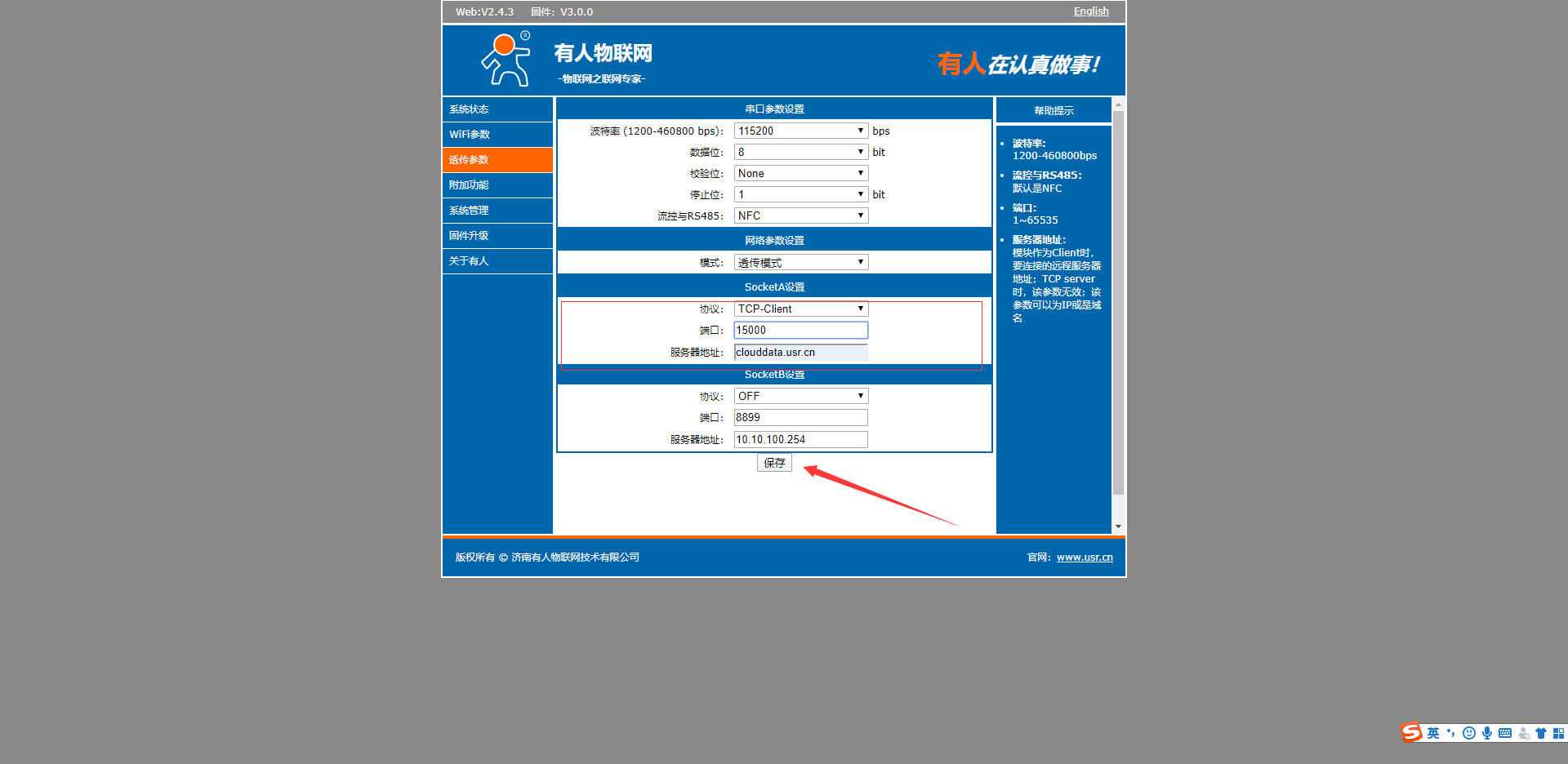

8.在透传参数,设置串口参数设置为和您终端设备的串口参数一致。tcp client,远程服务器为clouddata.usr.cn,远程端口15000,,点击保存

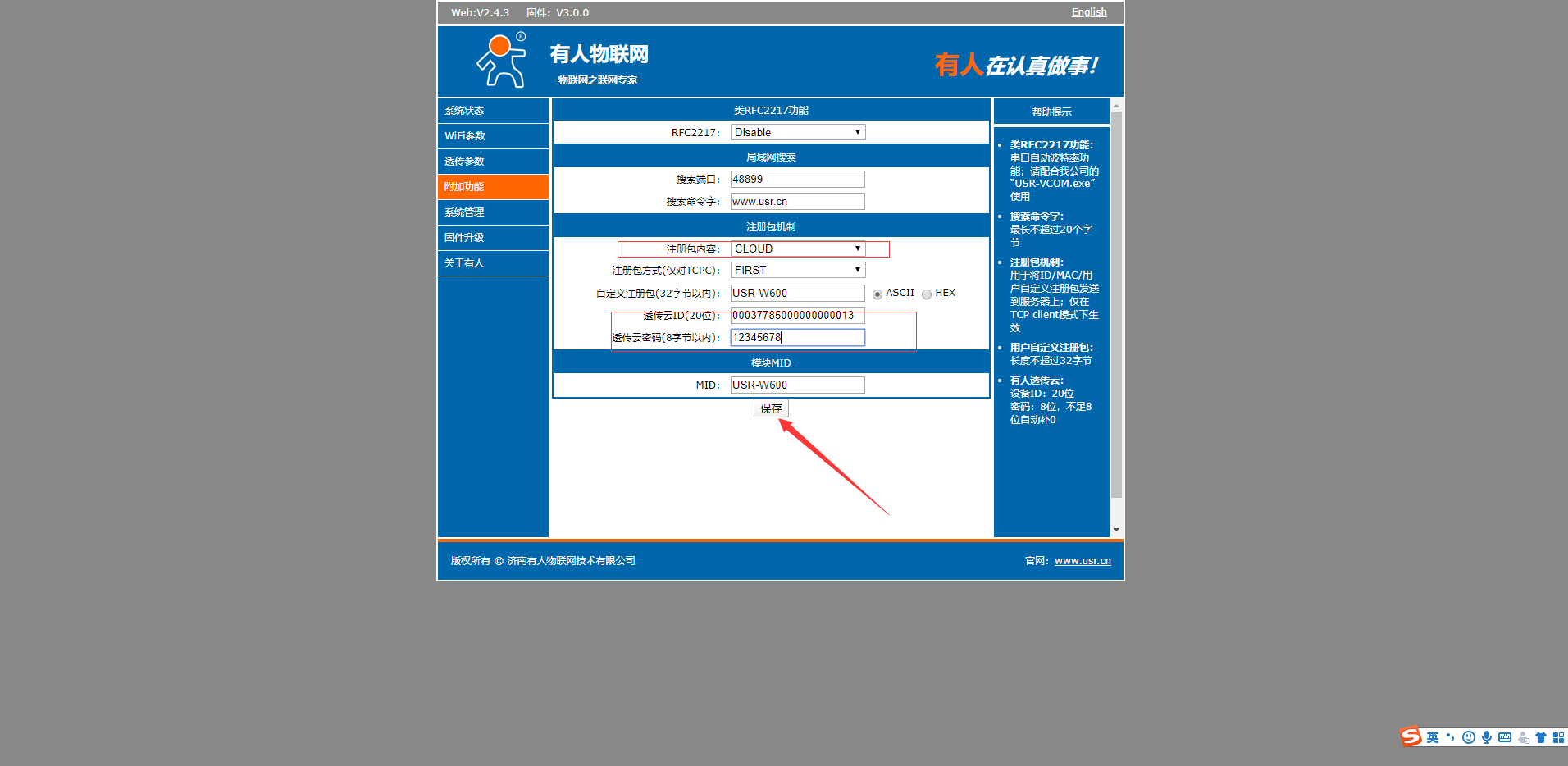

9.在附加功能,注册包选择透传云,填上有人云上新建立的设备id,和密码(如下图所示)

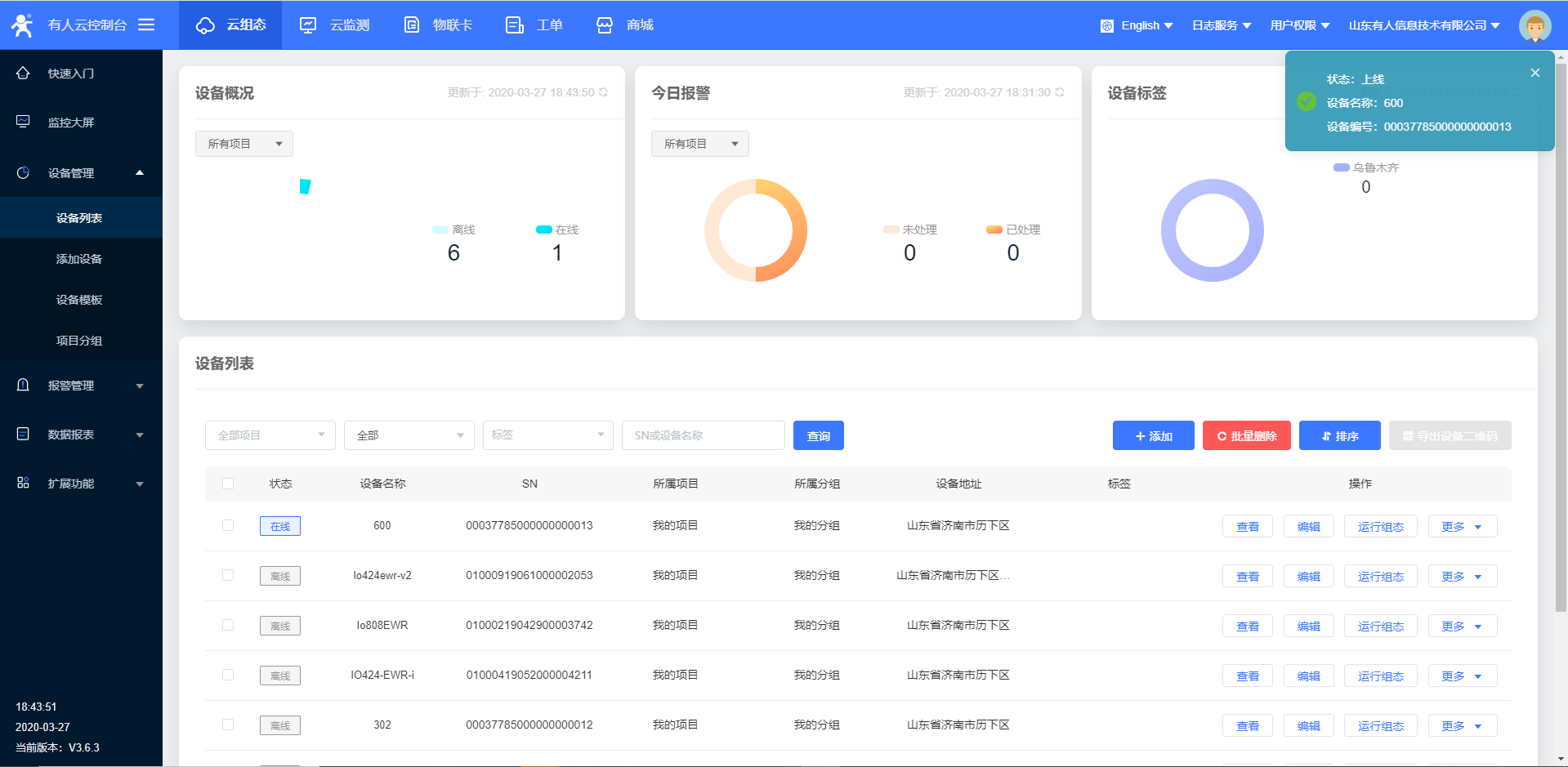

10.设置完所有的参数要 重启设备,稍等一会,在有人云界面,您会看到有人云已经上线

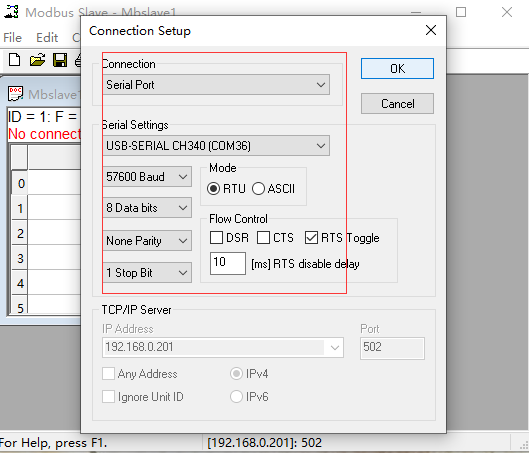

11、打开modbus软件,点击连接。选择串口com36w630的串口用usb485接到电脑上的),串口参数要和w600一致。

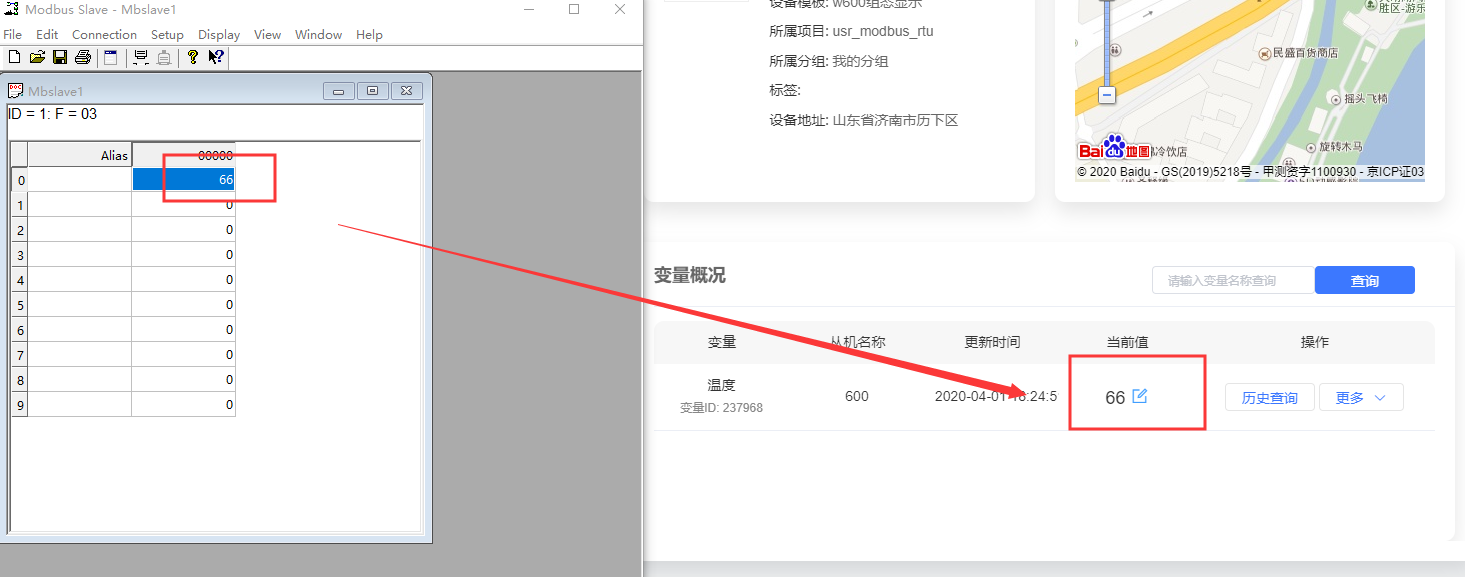

12、在modbus slave串口软件发送数值,可以在有人进行数据的显示,其中ID1是从机号,03是功能码
