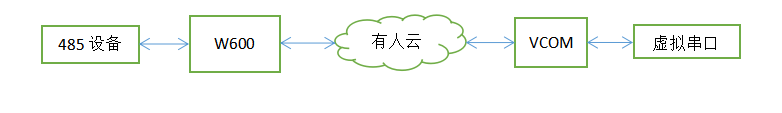

USR-W600连接有人云与虚拟串口一对一透传

2020-04-12

分享到:
{}



一、准备

USR-W600 说明书http://www.usr.cn/Download/558.html

USR-W600 软件设计手册http://www.usr.cn/Download/559.html

有人云平台:https://account.usr.cn/mp_scada

有人云虚拟串口软件:http://www.usr.cn/Download/924.html

有人网络调试助手 串口调试助手二合一http://www.usr.cn/Download/27.html



安装下载软件时,要关闭杀毒软件防火墙



二、云平台设置

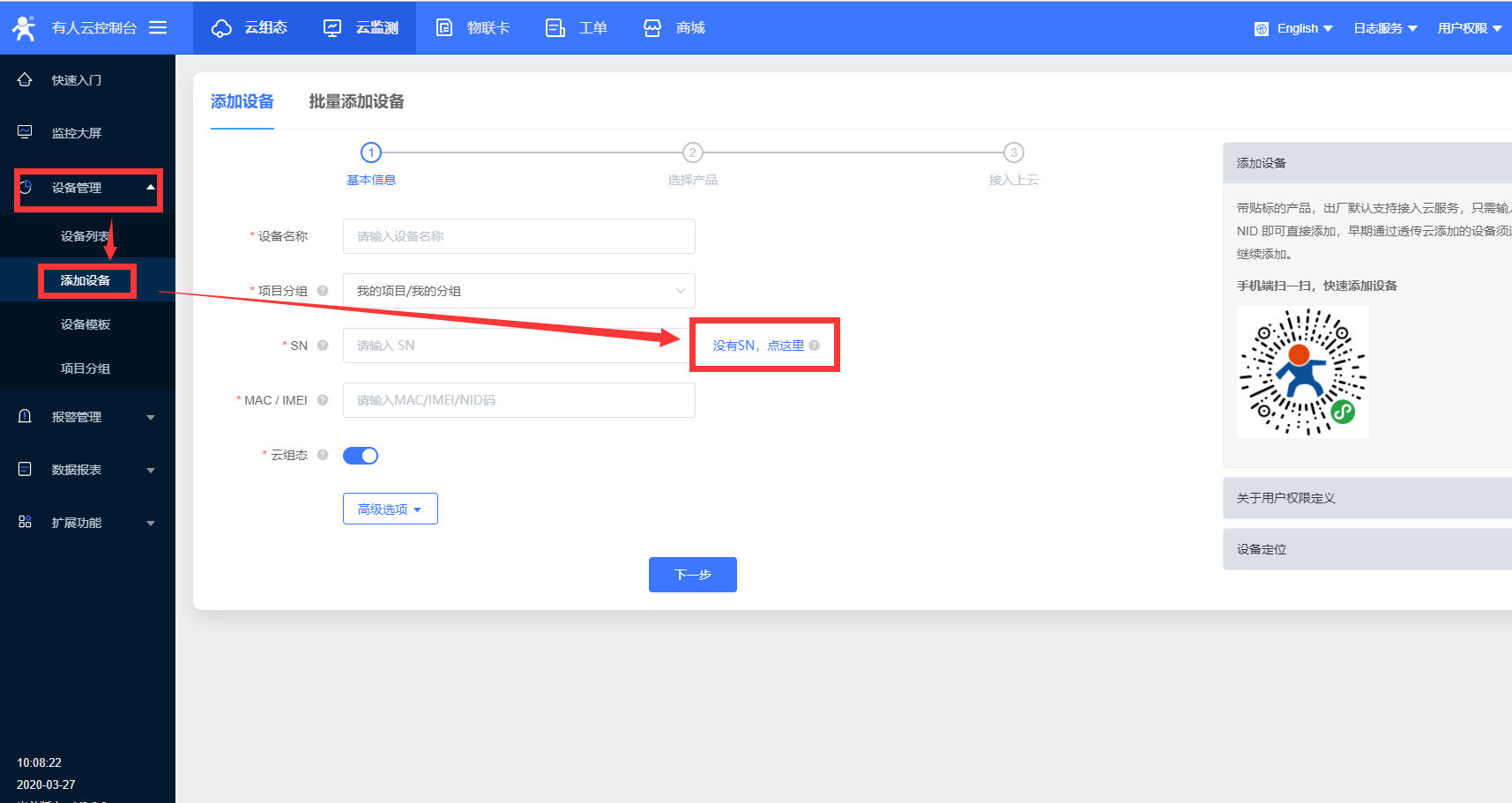

1、登陆云平台后,在 设备管理》添加设备 中添加一个设备,点击框后面的蓝字“没有SN

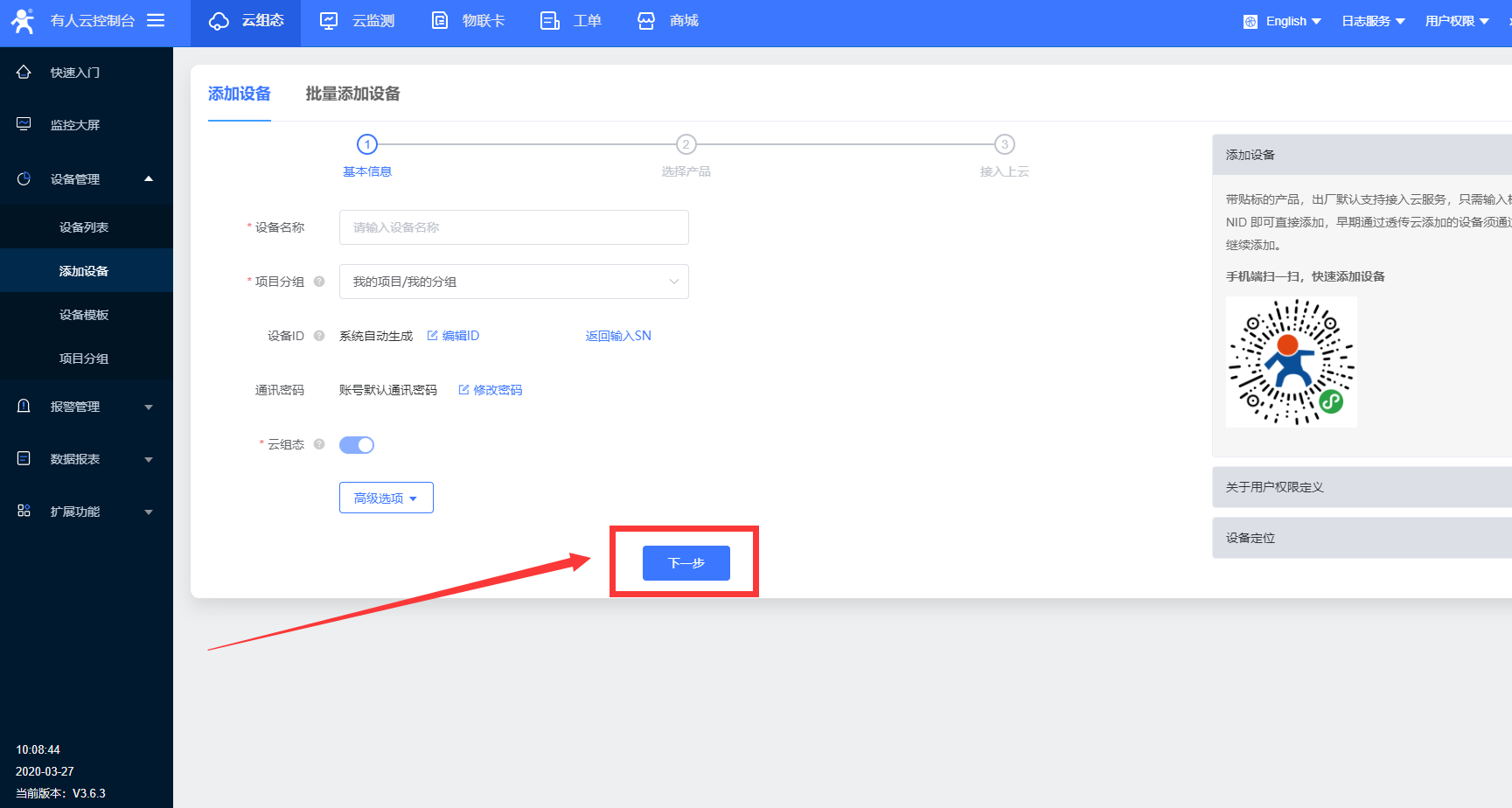

2、填写好对应的信息,设备id通讯密码不用设置由系统自动生成即可,直接点击下一步

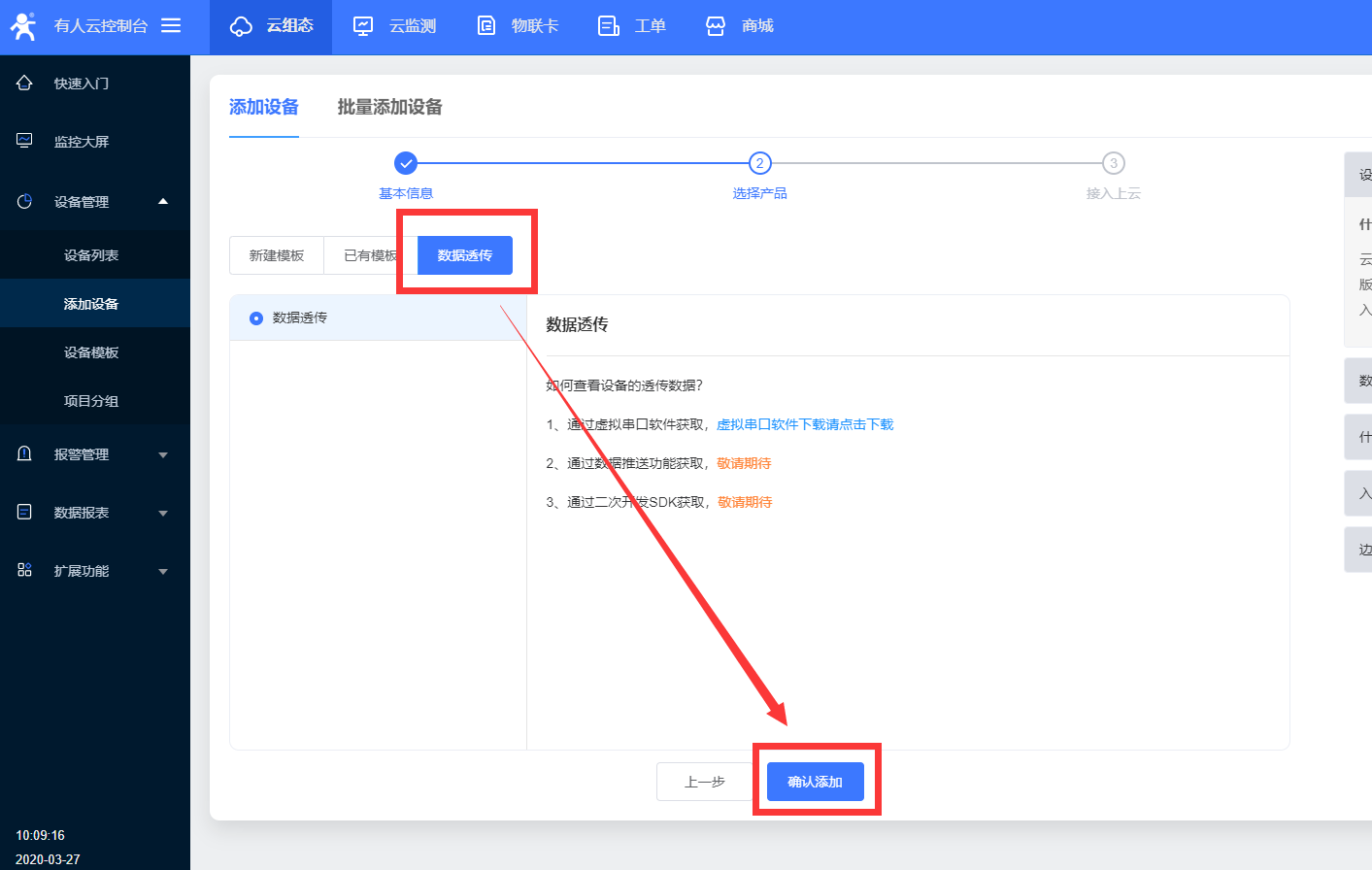

3、选择协议这里,选择“数据透传”后确认添加

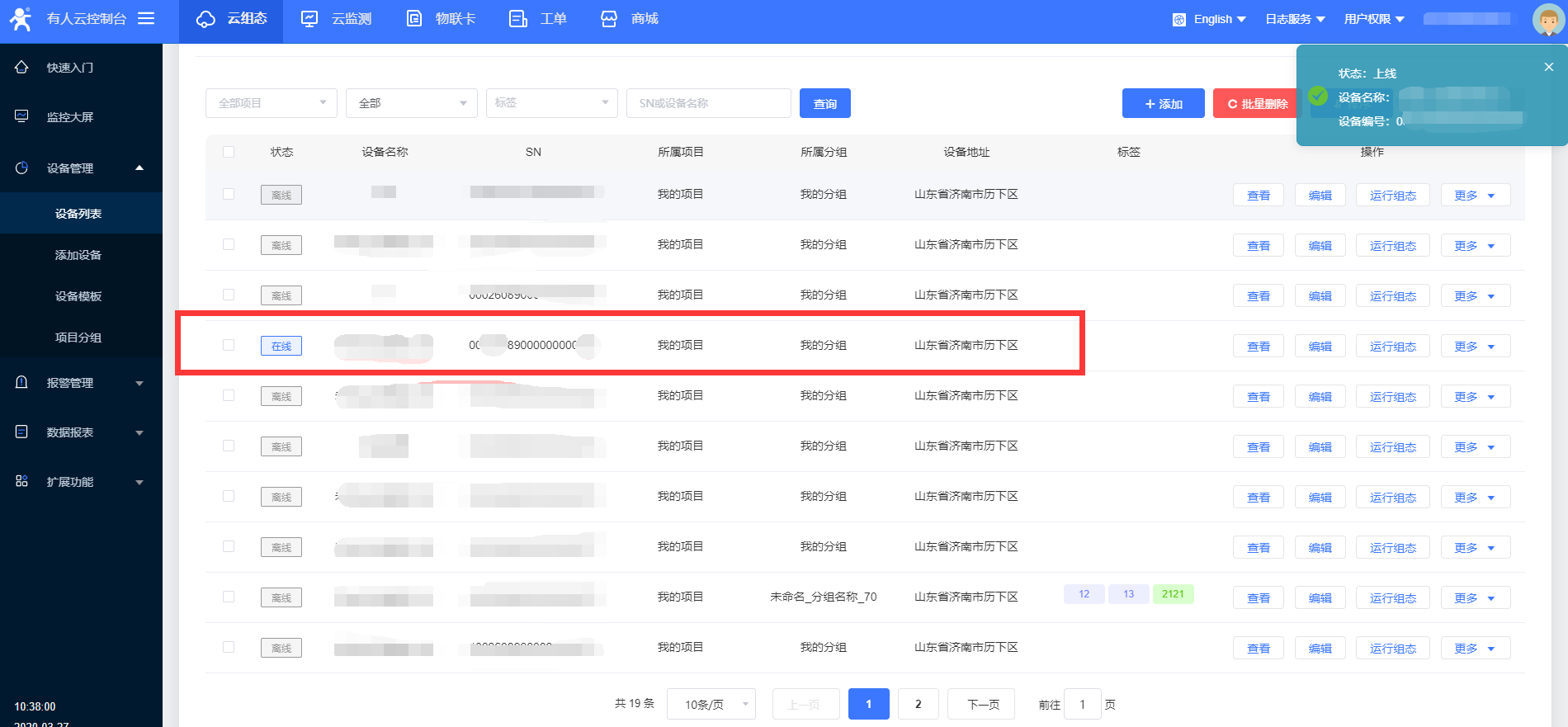

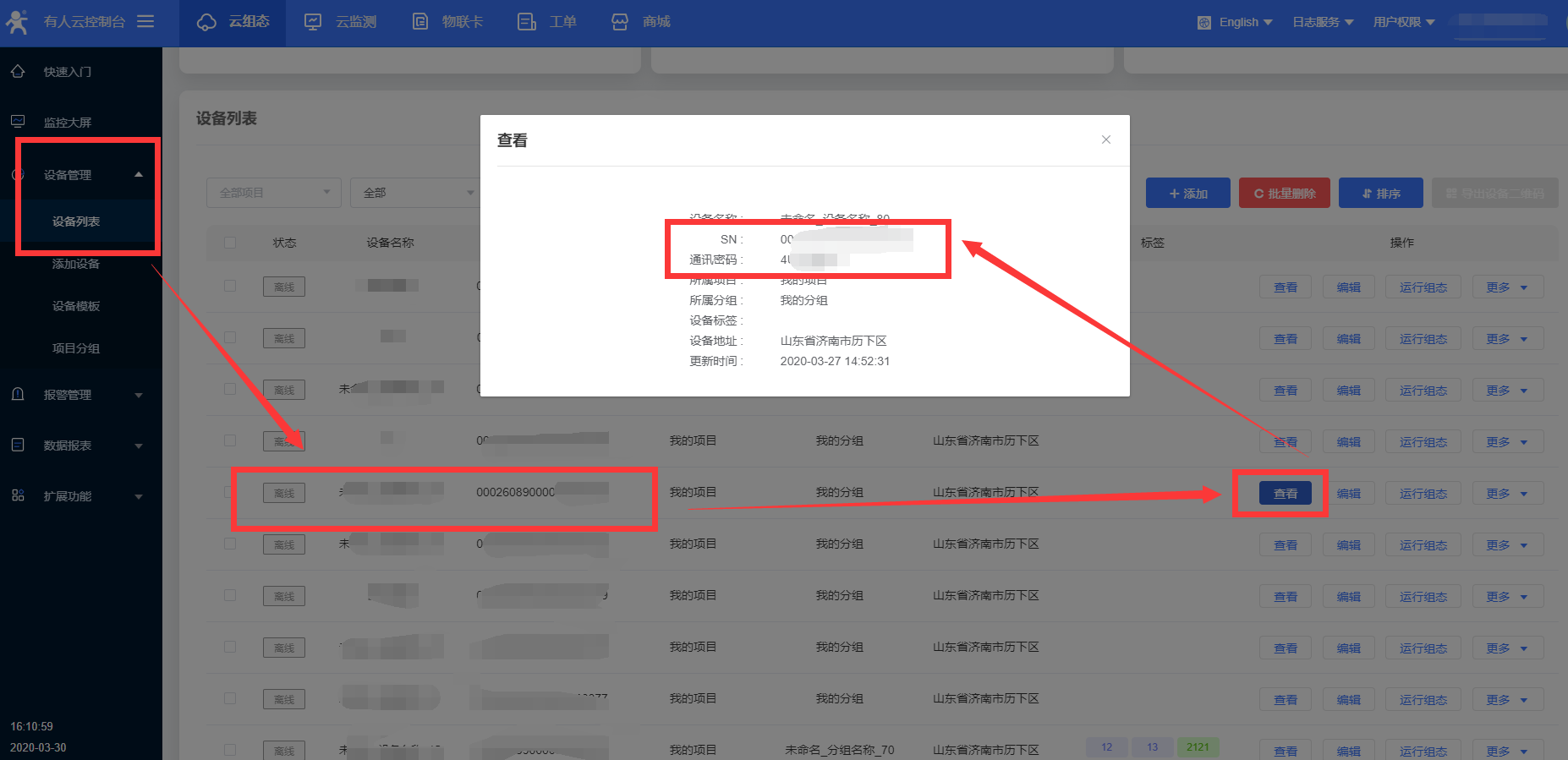

4、在设备管理》设备列表 可以看到添加的设备,点击后面的查看,可以看到设备生成的编号及通讯密码





三、设置w610

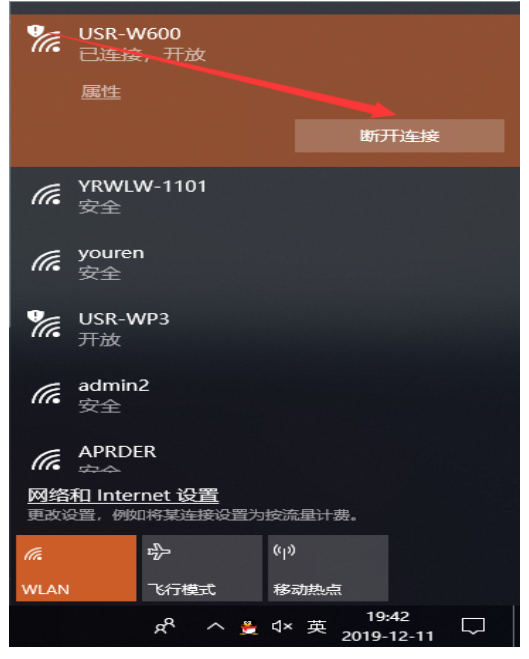

1、电脑链接w610WiFi

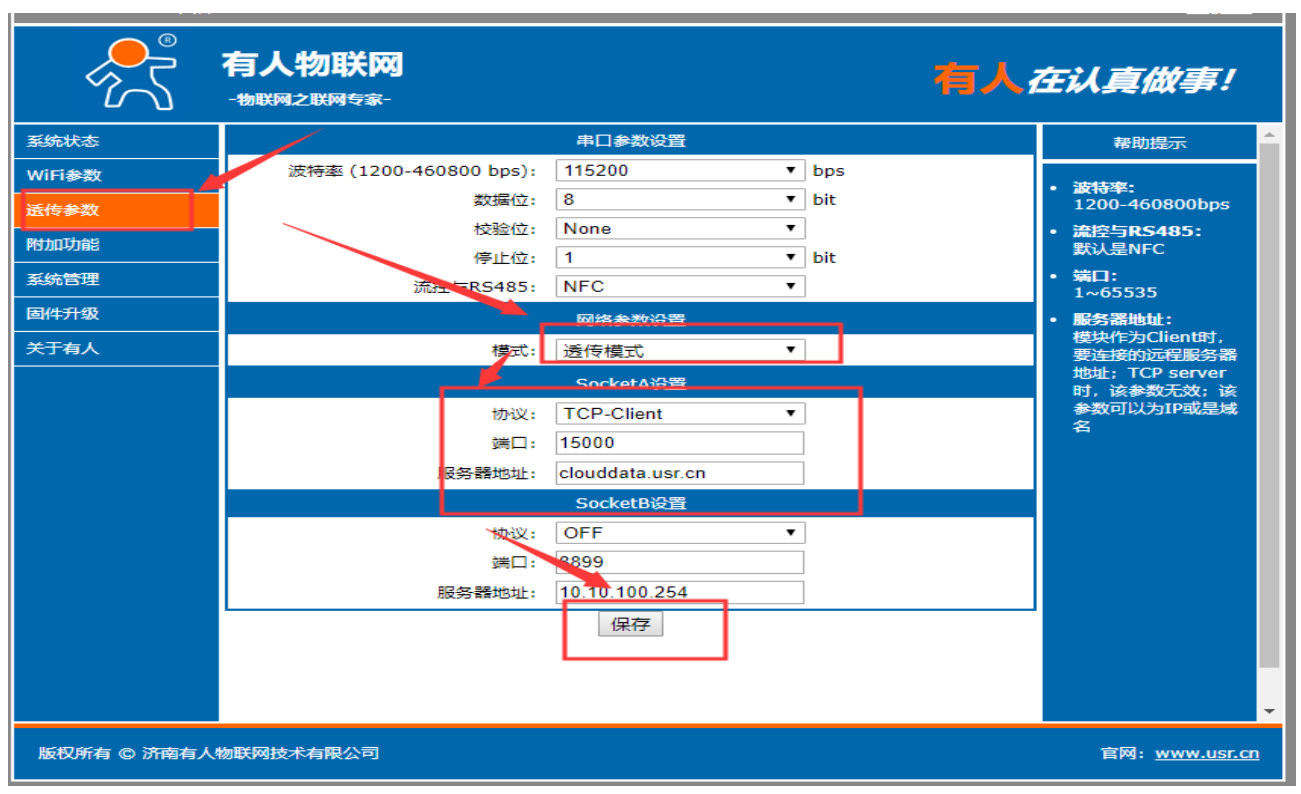

2、进入内置网页(10.10.100.254)内置网页的账号和密码都是admin。进入透传参数,选择透传模式,服务器地址:clouddata.usr.cn端口15000,保存

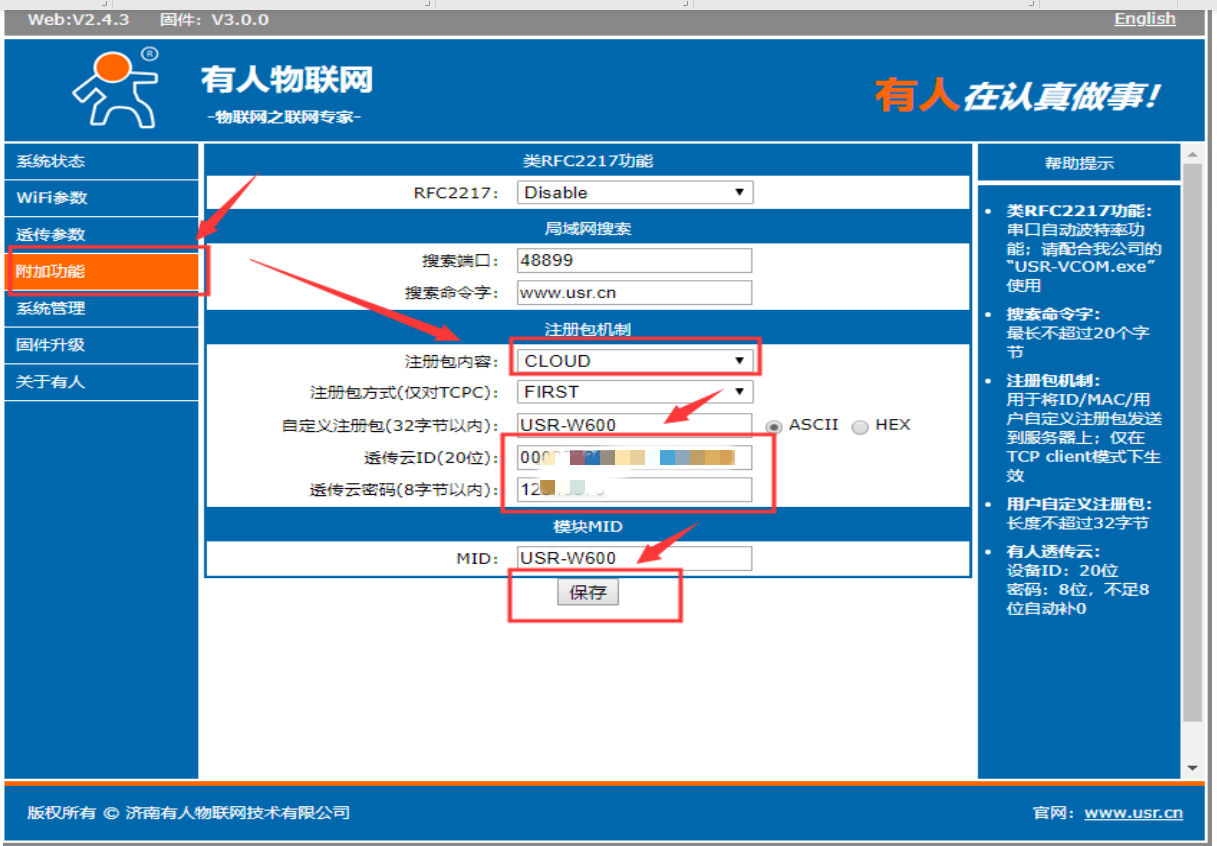

3、进入附加功能,注册包内容:cloud,填上刚才在有人云上新添加的设备的编号,和密码,点击保存

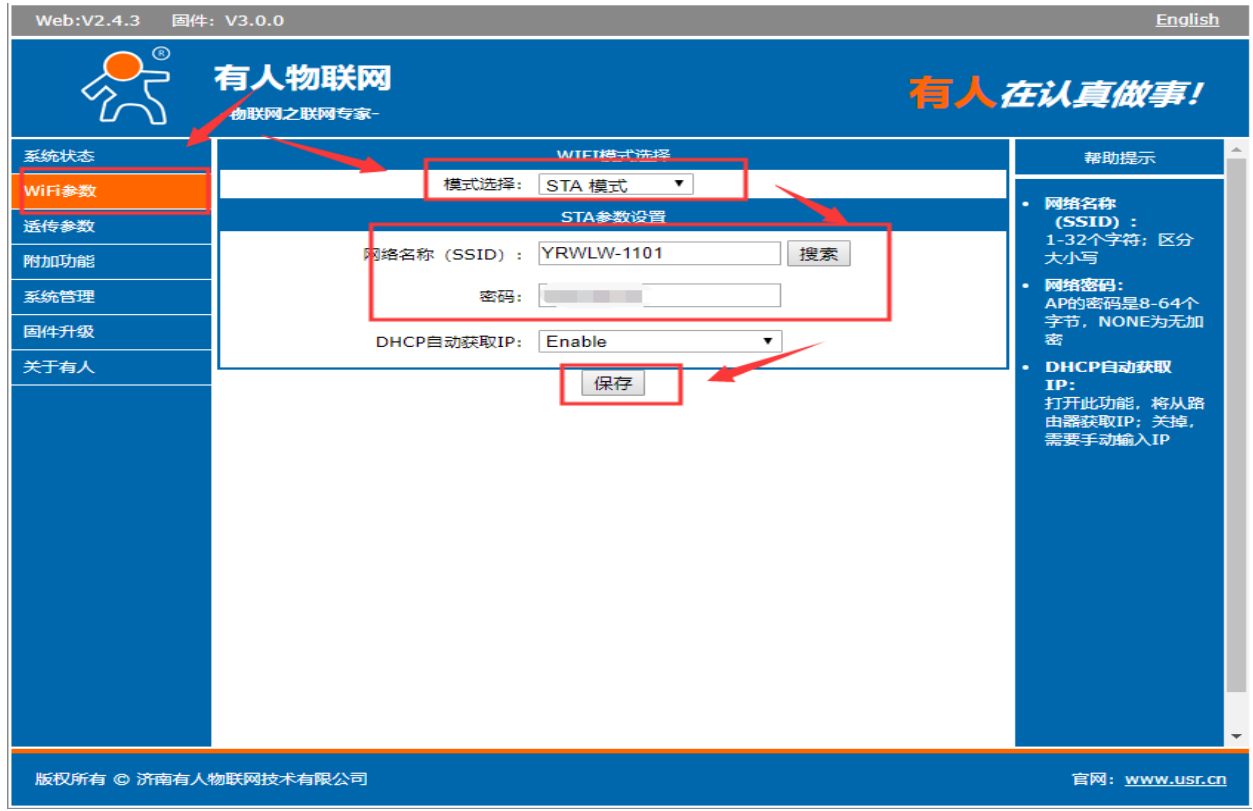

4、在wifi参数,进入以后选择模式选择模式选择为sta模式,点击确定先不要重启,等设置完所有的参数再重启设备



5、设好所有参数后,在系统管理中点击重启。稍后,有人云便上线成功。



四、设置虚拟串口软件

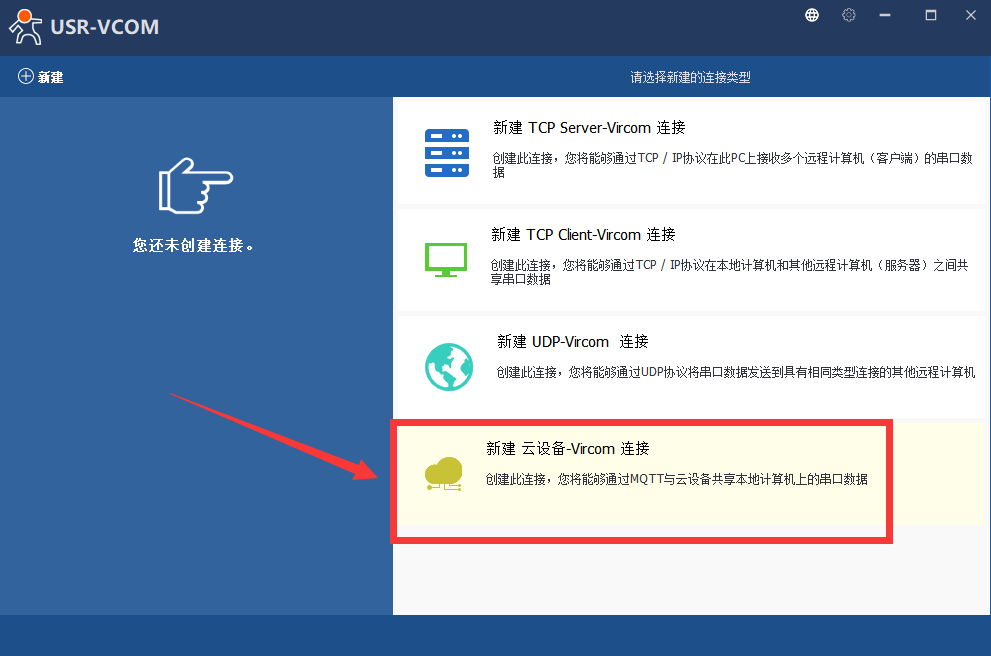

1、打开下载好的软件,点击 新建云设备

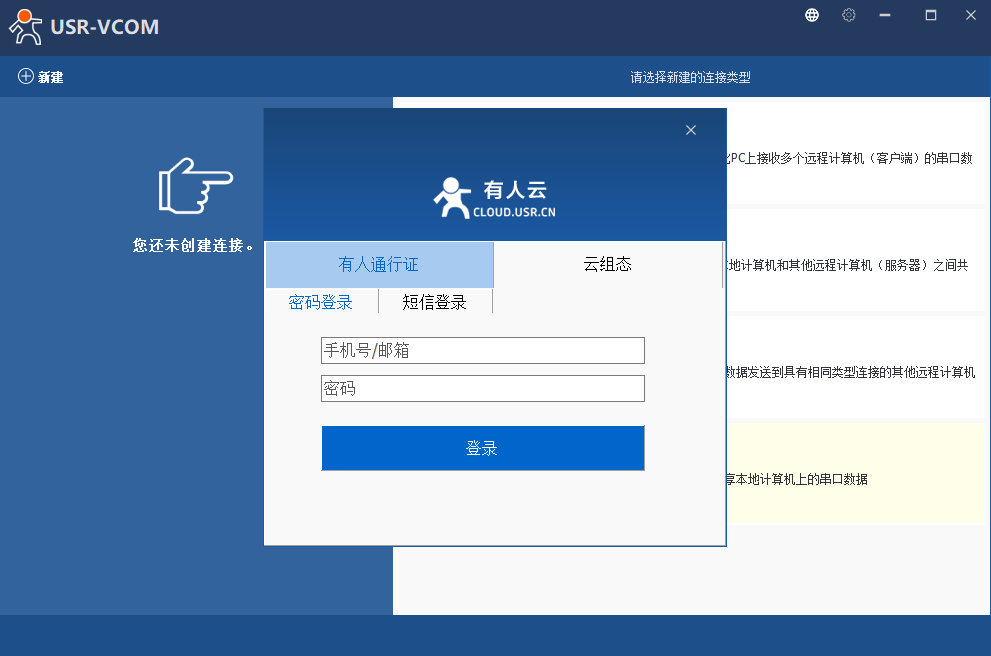

2、使用有人云账号登陆

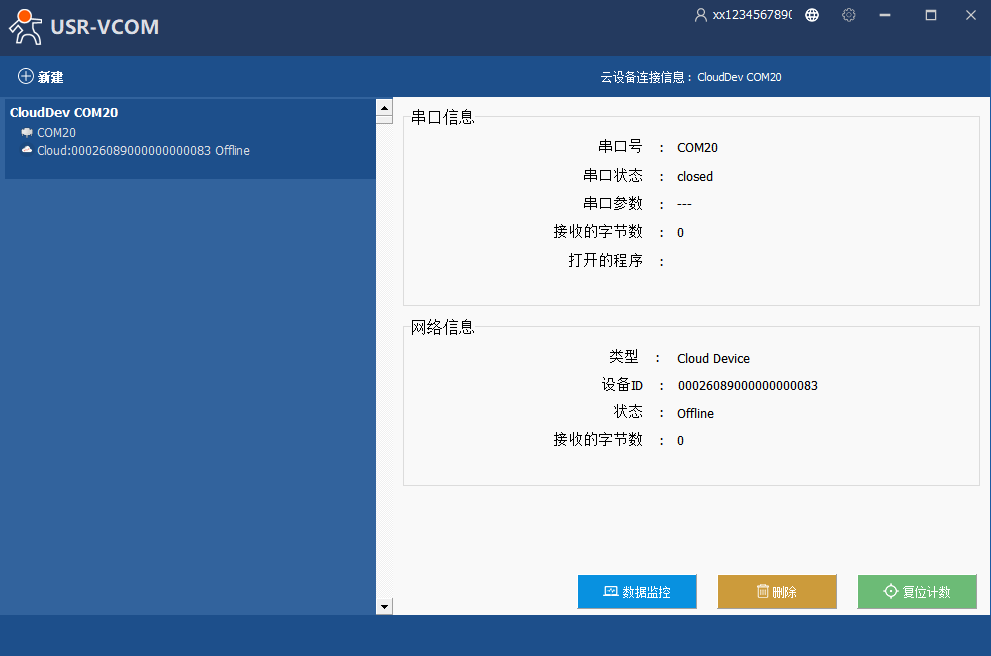

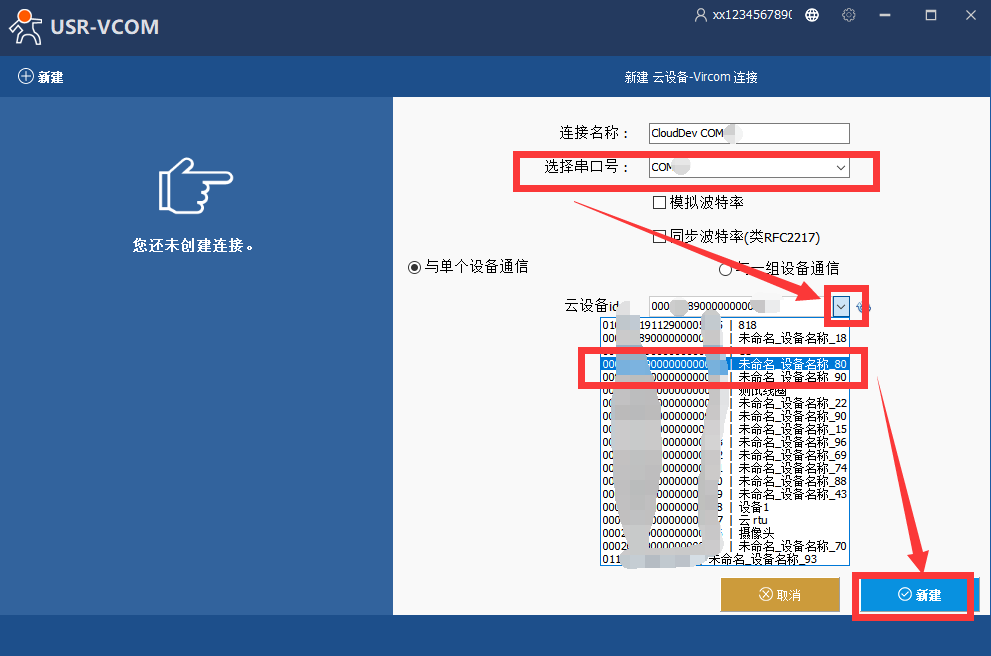

3、选择一个不常用的串口号,选择云端刚才添加的设备,点新建,生成设备对应的虚拟串口





五、测试通信:w600串口接电脑,生成真实串口com16,打开两个小黄人,分别打开真实串口16与虚拟串口20互相发送数据。(串口参数要选择正确)
