USR-K6 与虚拟串口局域网基本通信
2020-05-23


一.资料下载

USR-K6 说明书:http://www.usr.cn/Down/USR-K6_V1.0.3.pdf

USR-K6 软件设计手册:http://www.usr.cn/Down/USR-K6_software_V1.0.3.pdf

设置软件:http://www.usr.cn/Download/257.html

串口调试助手:http://www.usr.cn/Download/31.html

虚拟串口:http://www.usr.cn/Product/72.html

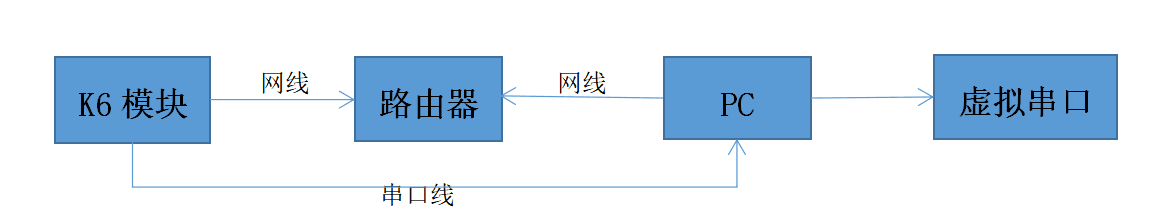

二.硬件连接

DHCP/动态获取IP

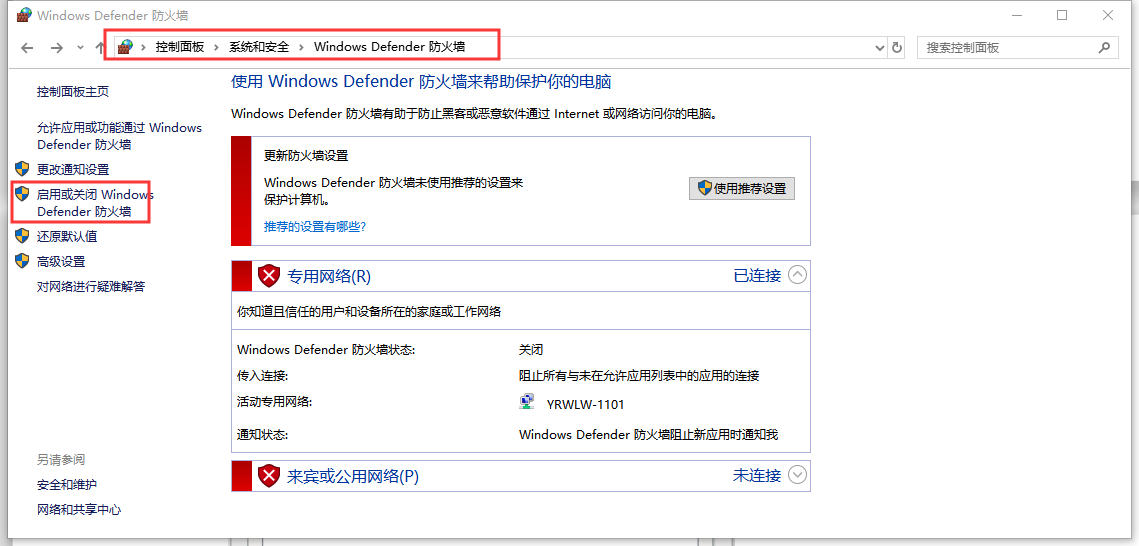

三.电脑配置

按路径:控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。

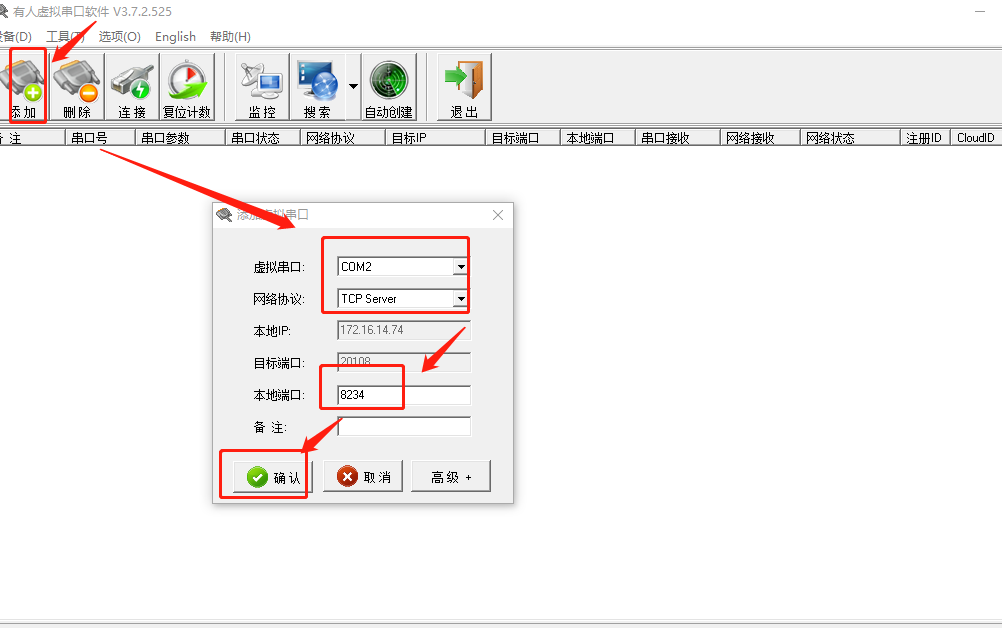

四.创建虚拟串口(手动创建)

网络协议选择tcp server,本地端口设置为8234

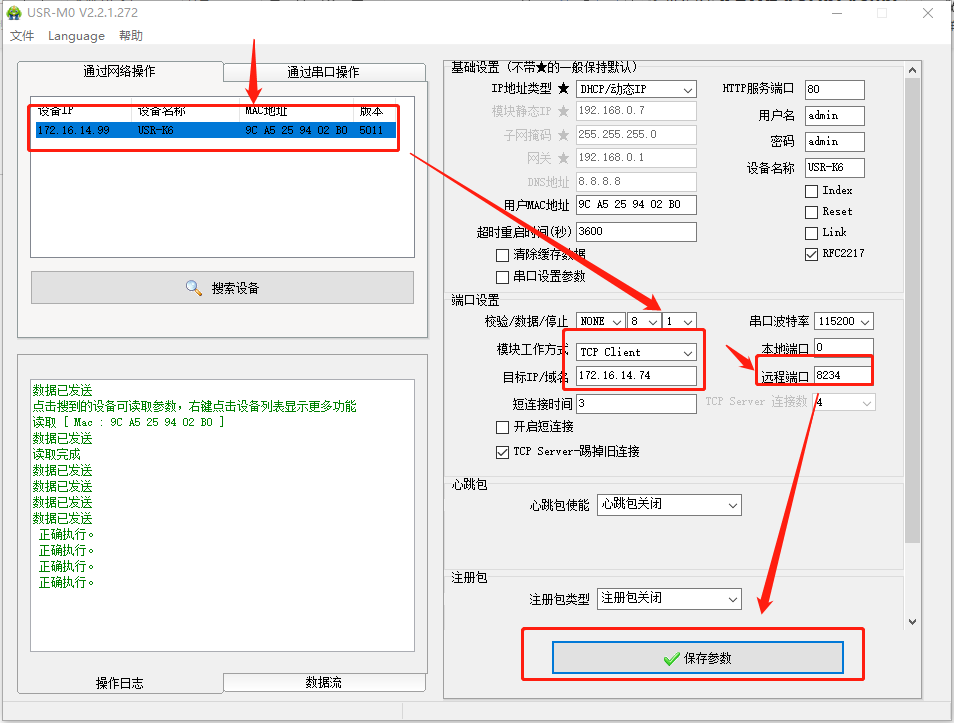

五.设置查看K6的参数(做客户端时候的设置)

点击“搜索设备”,当搜索列表中出现K6的设备后,单击搜索到的设备,设置配置信息并保存(动态IP),工作方式选择TCP Client,目标ip为虚拟串口IP:172.16.14.74,远程端口为虚拟串口的本地端口号:8234

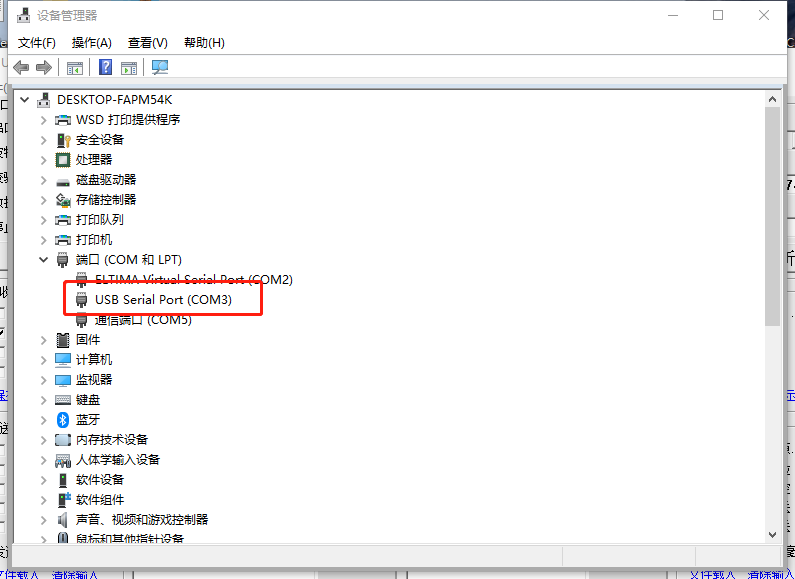

六.查看串口号

在设备管理器中查看端口信息,确定K6串口使用的串口号,如下图所示电脑端口号为COM3

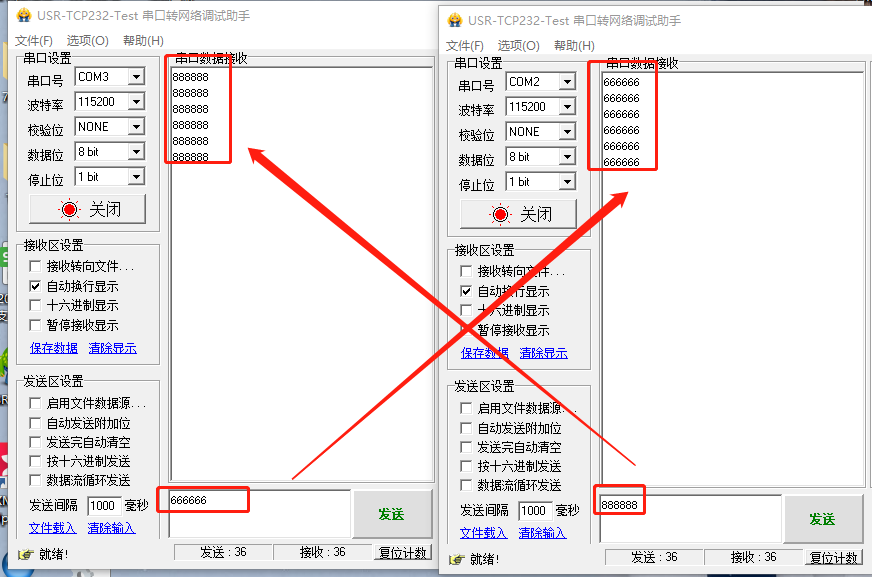

七.通讯测试

同时打开两个串口转网络助手软件。一个选择虚拟串口,一个选择COM3,即可进行收发测试
