USR-K5 模块与虚拟串口局域网一对一通信

2020-07-01

分享到:
{}

  一.资料下载

  K5说明书:https://www.usr.cn/Download/226.html

  K5软件设计手册:https://www.usr.cn/Download/296.html

  设置软件:https://www.usr.cn/Download/257.html

  串口调试助手:https://www.usr.cn/Download/31.html

  虚拟串口软件:https://www.usr.cn/Download/31.html

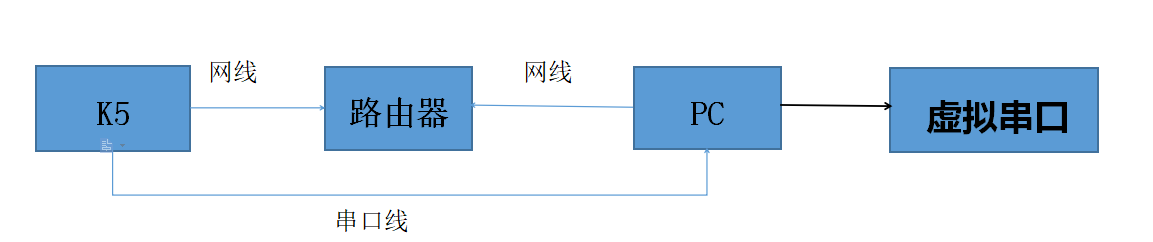

  二.硬件连接

  DHCp/动态获取Ip:



  三.电脑配置

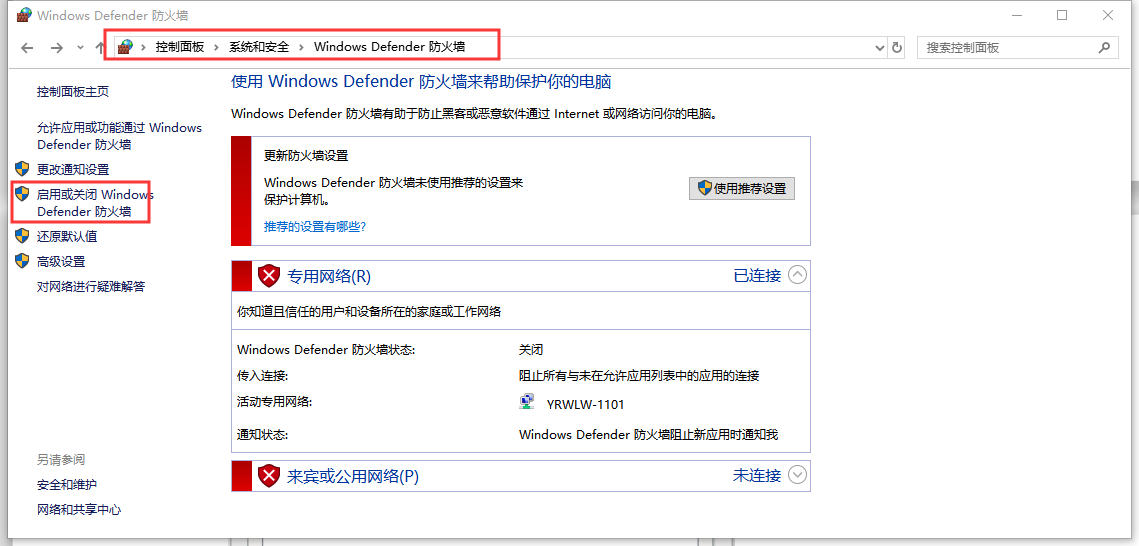

  按路径:控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。



  四.创建虚拟串口(手动创建)

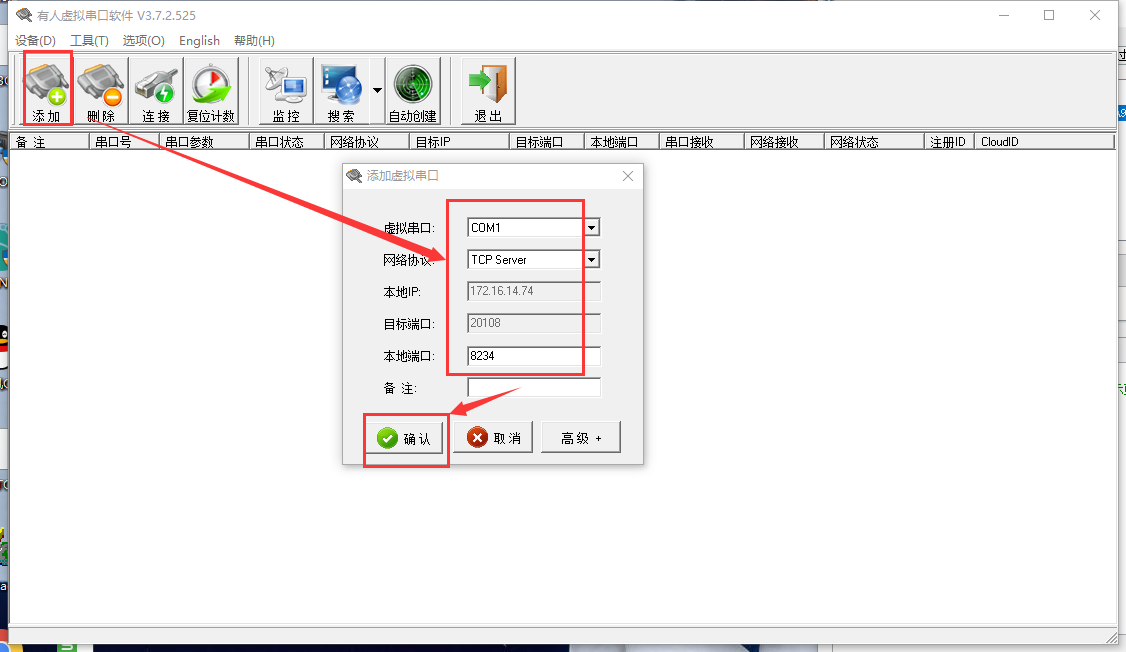

  网络协议选择tcp server,本地端口设置为8234



  五.设置查看K5的参数(做客户端时候的设置)

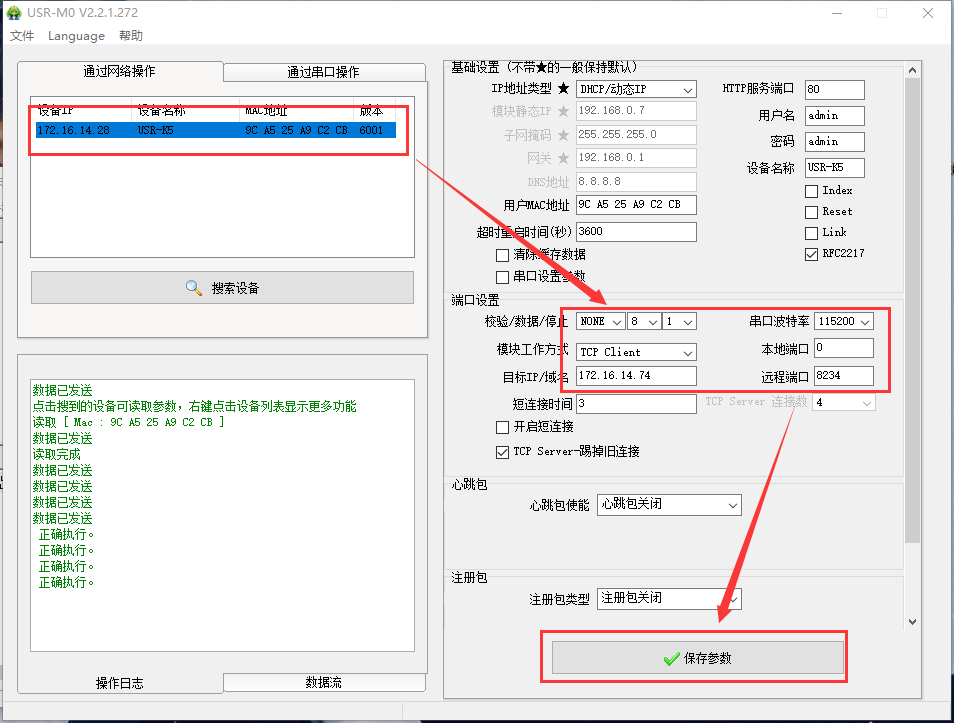

  点击“搜索设备”,当搜索列表中出现K5的设备后,单击搜索到的设备,设置配置信息并保存(动态Ip),工作方式选择TCp Client,目标ip为虚拟串口Ip:172.16.14.74,远程端口为虚拟串口的本地端口号:8234



  六.查看串口号

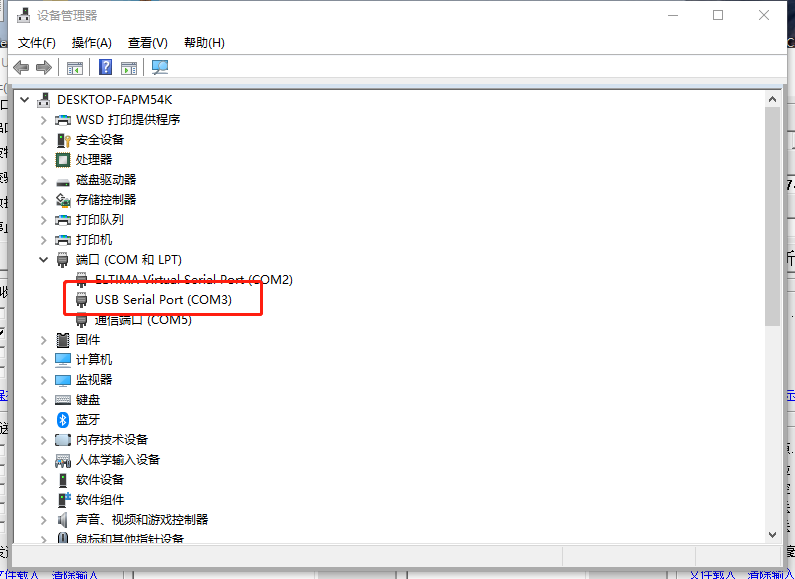

  在设备管理器中查看端口信息,确定K5串口使用的串口号,如下图所示电脑端口号为COM3



  七.通讯测试

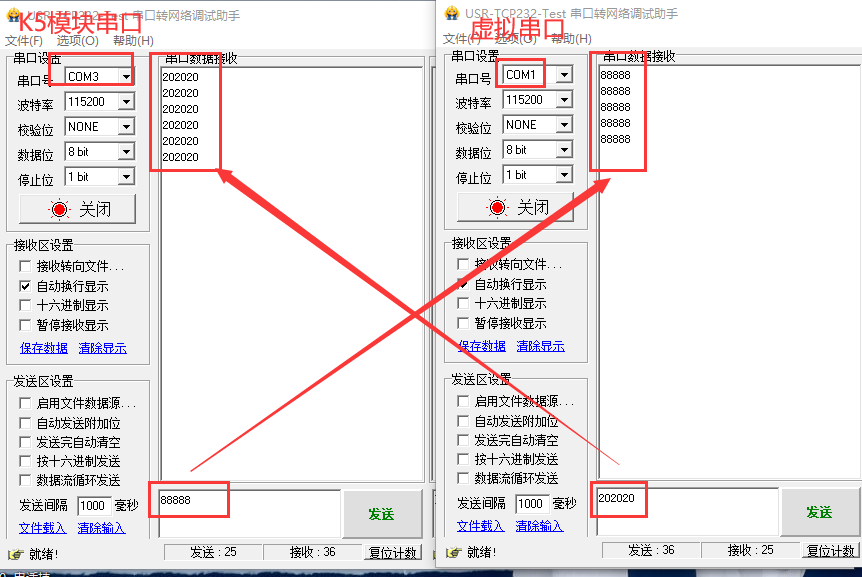

  同时打开两个串口转网络助手软件。一个选择虚拟串口,一个选择COM3,即可进行收发测试
