一、数据流程图

  二、实现功能

  局域网内数据透传。

  三、所需资料

  USR-K6 说明书

  USR-K6 软件设计手册

  K6设置软件

  串口调试助手

  四、测试

  1、将串口转以太网模块K6的串口通过串口线(或USB 转串口线)与PC相连接，通过网线将K6的网口PC的网口相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给 K6 供电。

  2、按路径：控制面板-->网络和Internet-->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

  3、给电脑设置静态IP，设置成K6默认目标IP:192.168.0.201。

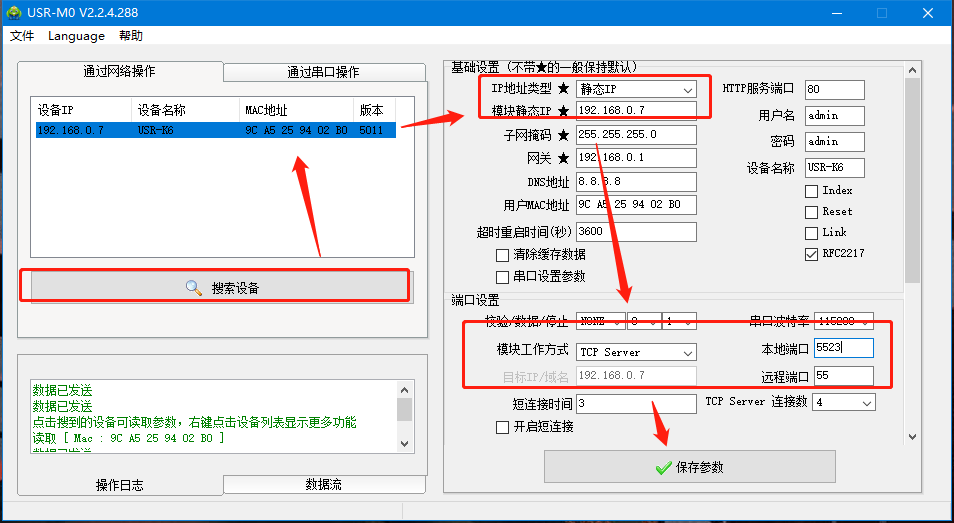

  4、打开设置软件，点击“搜索设备”当搜索列表中出现K6的设备后，点击搜索到的设备，模块工作方式设为TCP SERVER，本地端口5523，点击保存参数。

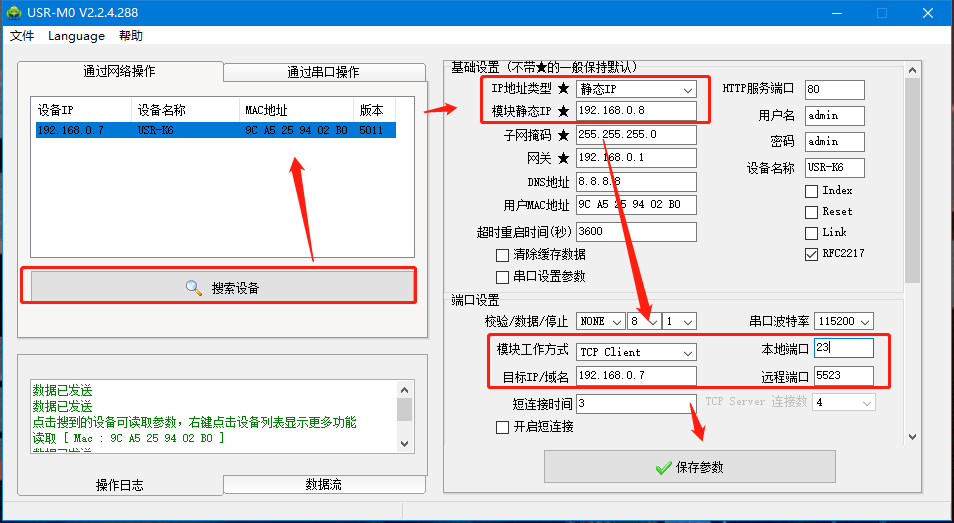

  5、点击“搜索设备”当搜索列表中出现另一台K6的设备后，点击搜索到的设备，为了防止IP冲突，将此设备IP修改为192.168.0.8，模块工作方式设为TCP Client，本地端口0，远程端口5523，点击保存参数。

  TCP CLIENT的远程IP=TCP SERVER的本地IP

  TCP CLIENT的目标端口=TCP SERVER的本地端口(这个端口可以随意设置，只要不是特殊端口或重复端口就可以)

  6、设置完成后，两个设备通过网线直连，串口分别接到电脑的USB接口上。

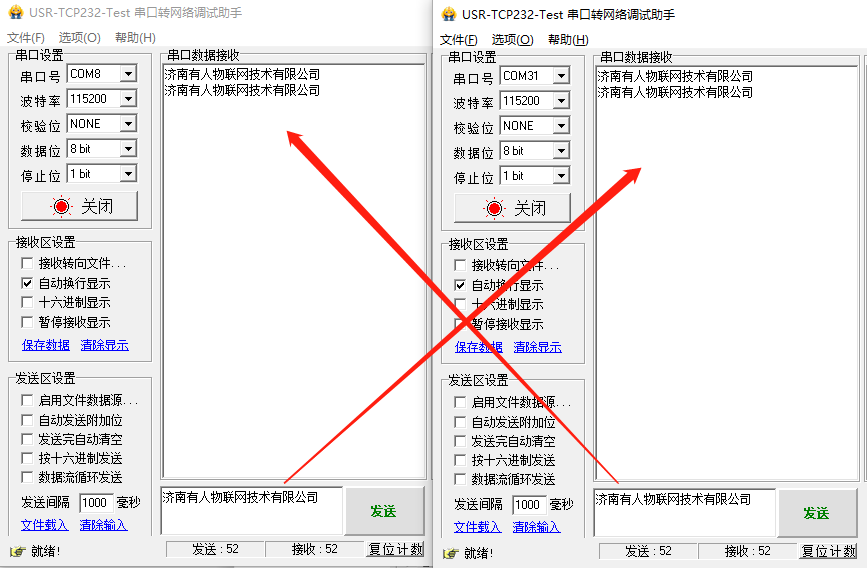

  7、打开两个串口调试助手，分别选择正确的串口以及串口参数，实现两个串口直接数据互发。
