USR-N540连接有人云与VCOM一对一透传

2020-05-23

分享到:
{}

一、所需资料

N540软件设计手册:http://www.usr.cn/Download/687.html

N540说明书:http://www.usr.cn/Down/USR-N540_V1.1.2.pdf

设置软件:http://www.usr.cn/Download/230.html

USR-VCOM:http://www.usr.cn/Download/924.html

串口调试助手:http://www.usr.cn/Download/27.html

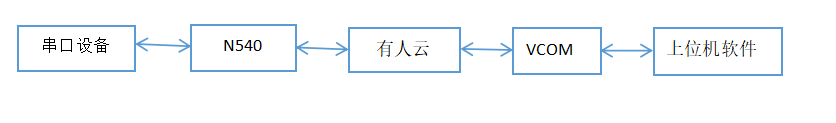

二、网络拓扑图



三、设备连接

N540串口通过串口转USB线与PC相连接,通过网线将 N540的网口和PC的网口相连接,后面设置完成后通过网线将N540的网口接到路由器LAN口上面,给设备供网。检测硬件连接无错误后,接入我们配送的电源适配器,给N540供电。

四、具体操作

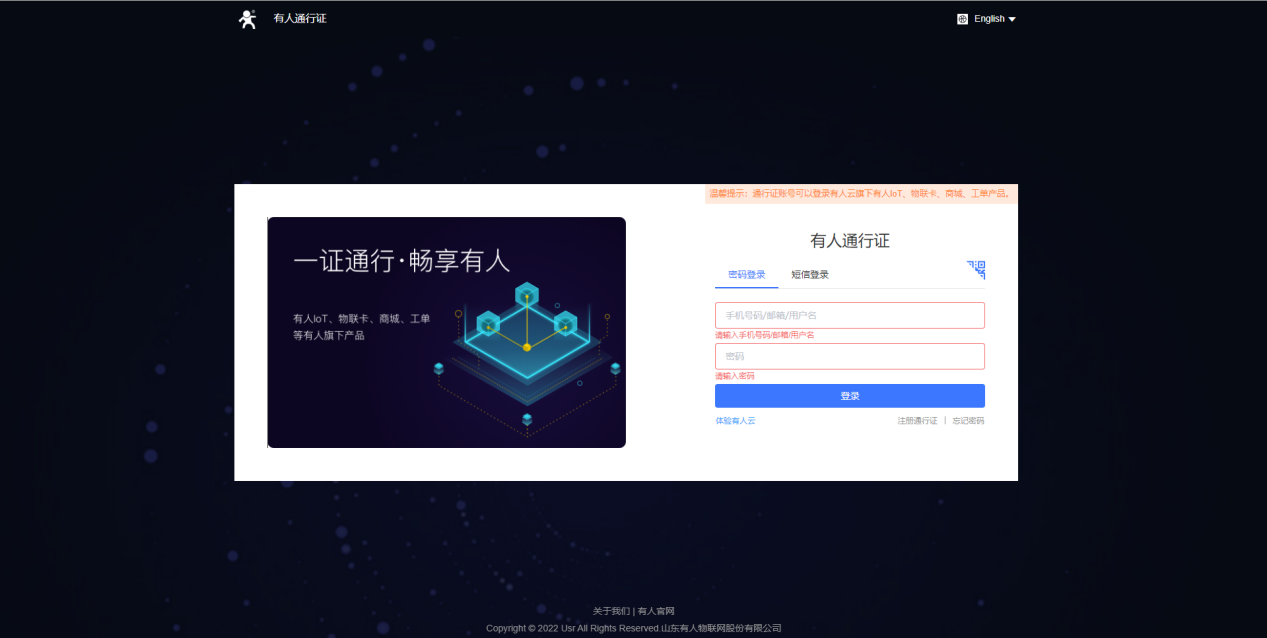

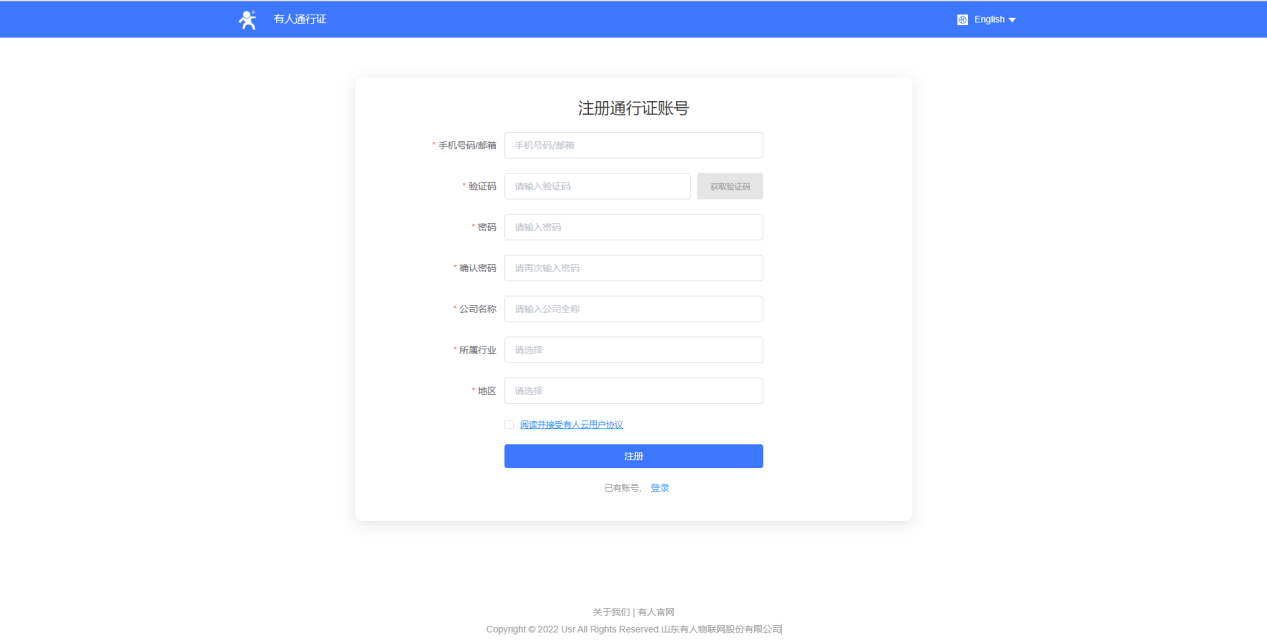

1.打开有人云,登录有人云账号

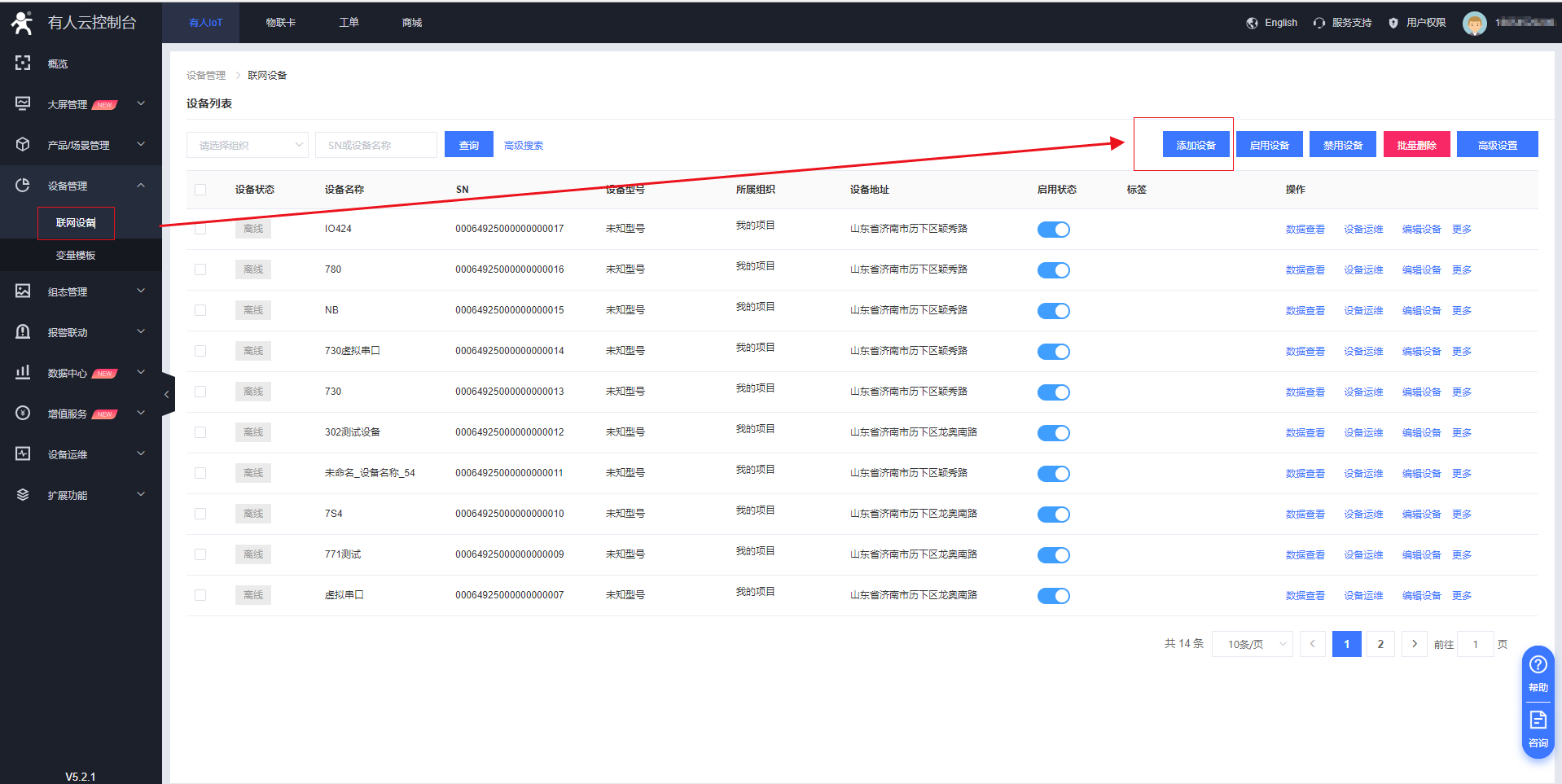

2. 点击添加设备

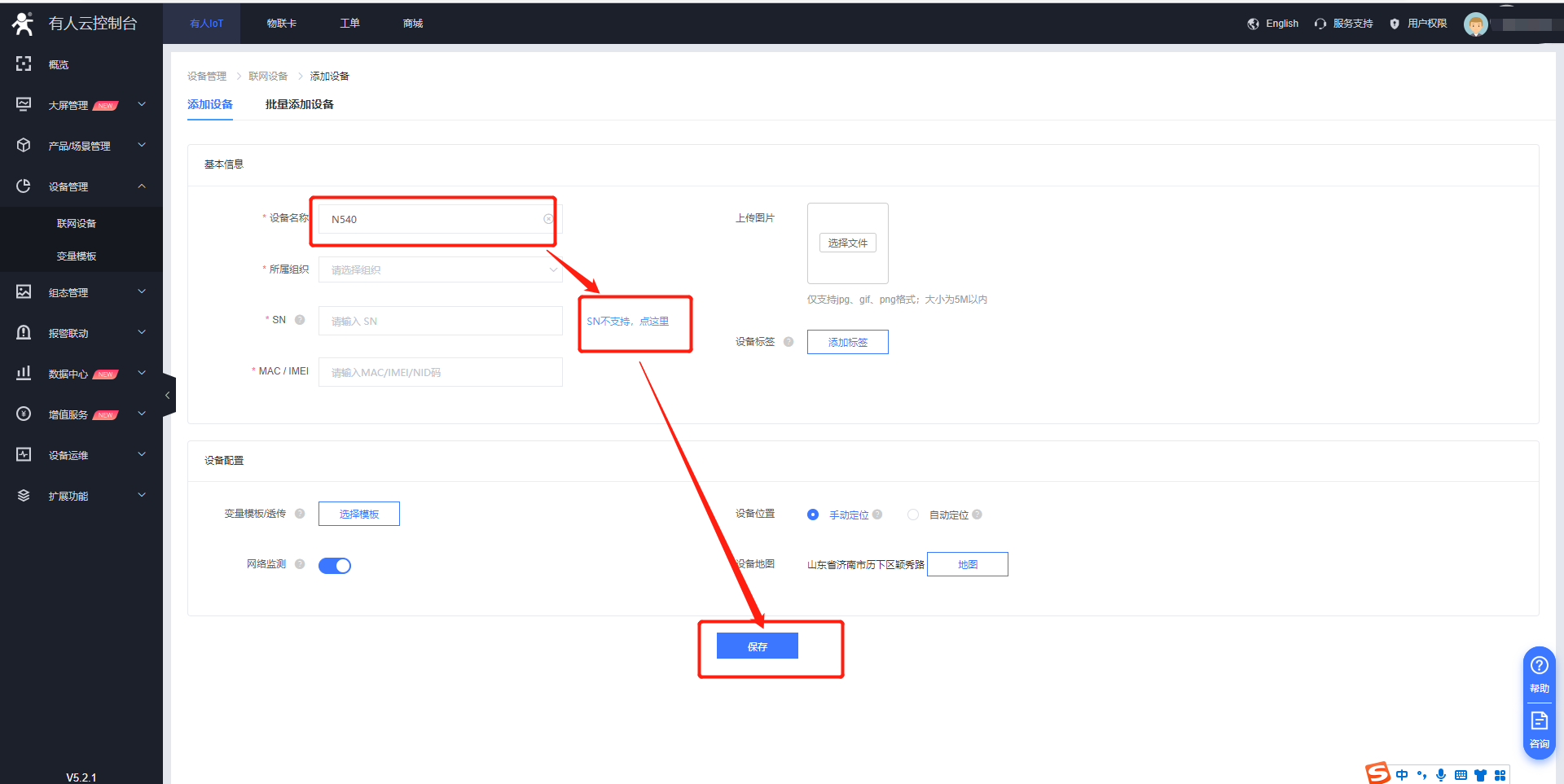

(1)设备名称可以自定义

(2)N540不支持SN添加,点击右侧没有SN,默认自动生成设备编号和通信密码



3.默认生成SN和通信密码,点击下一步

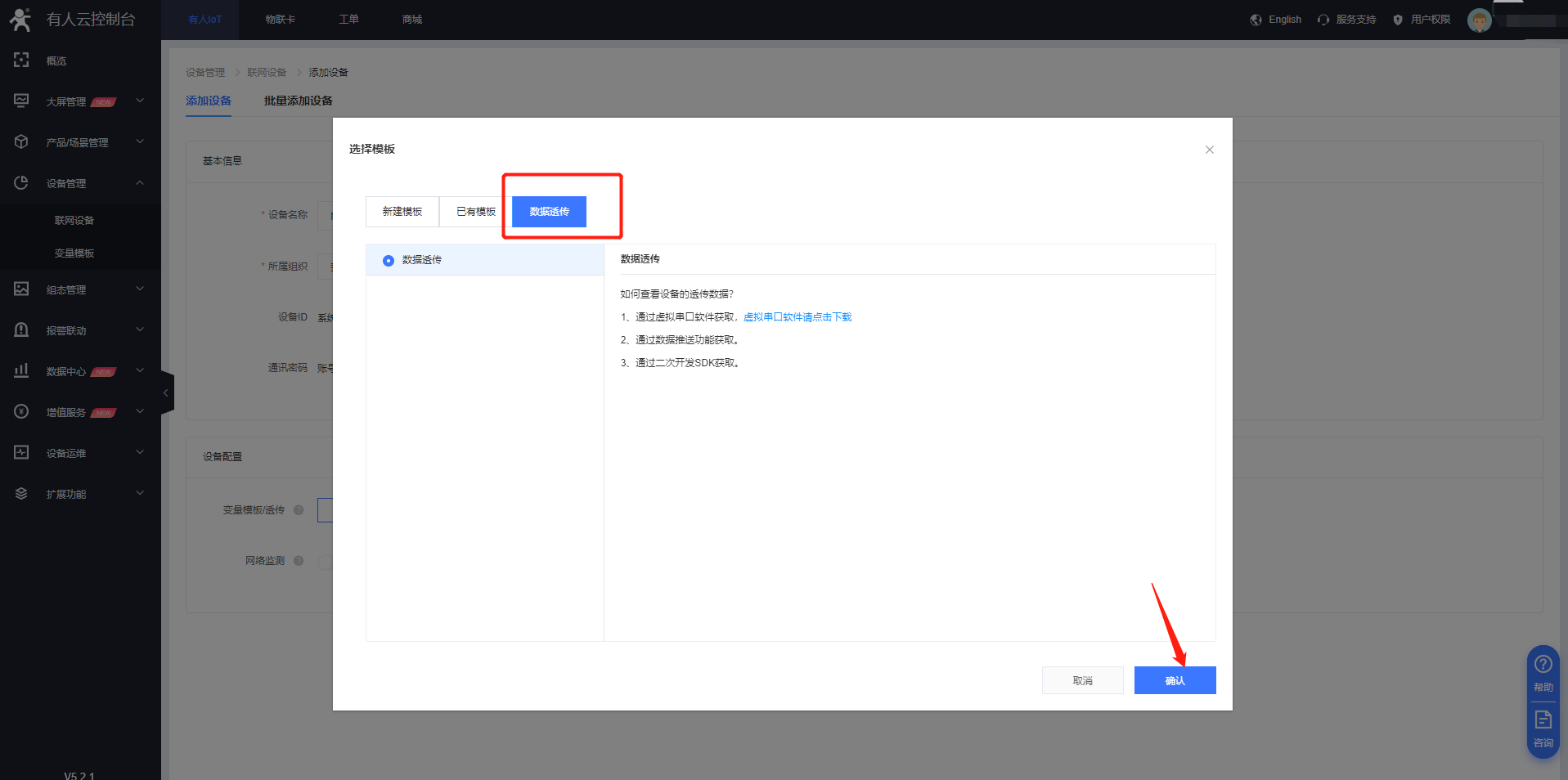

4.选择数据透传,确认添加

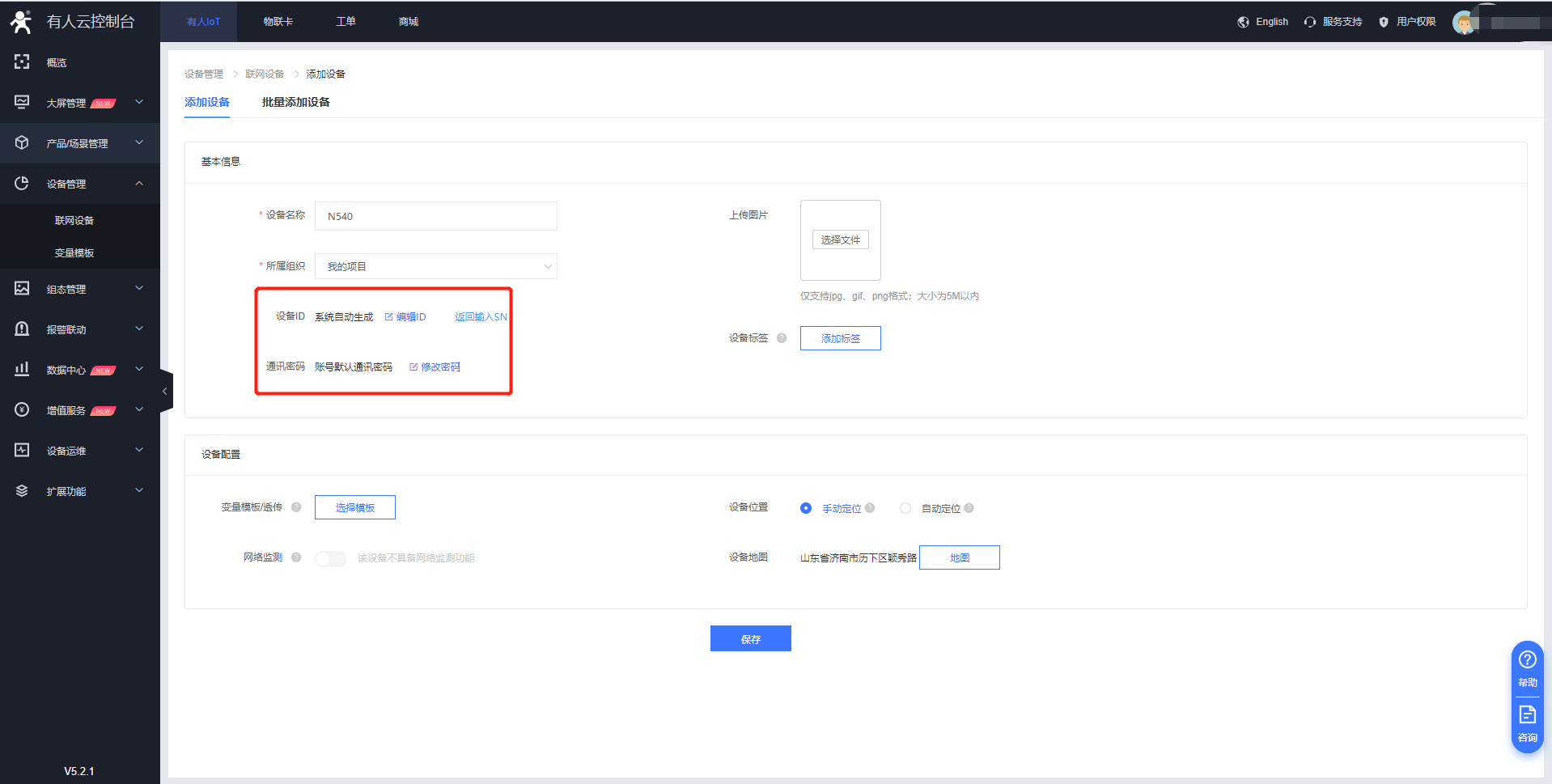

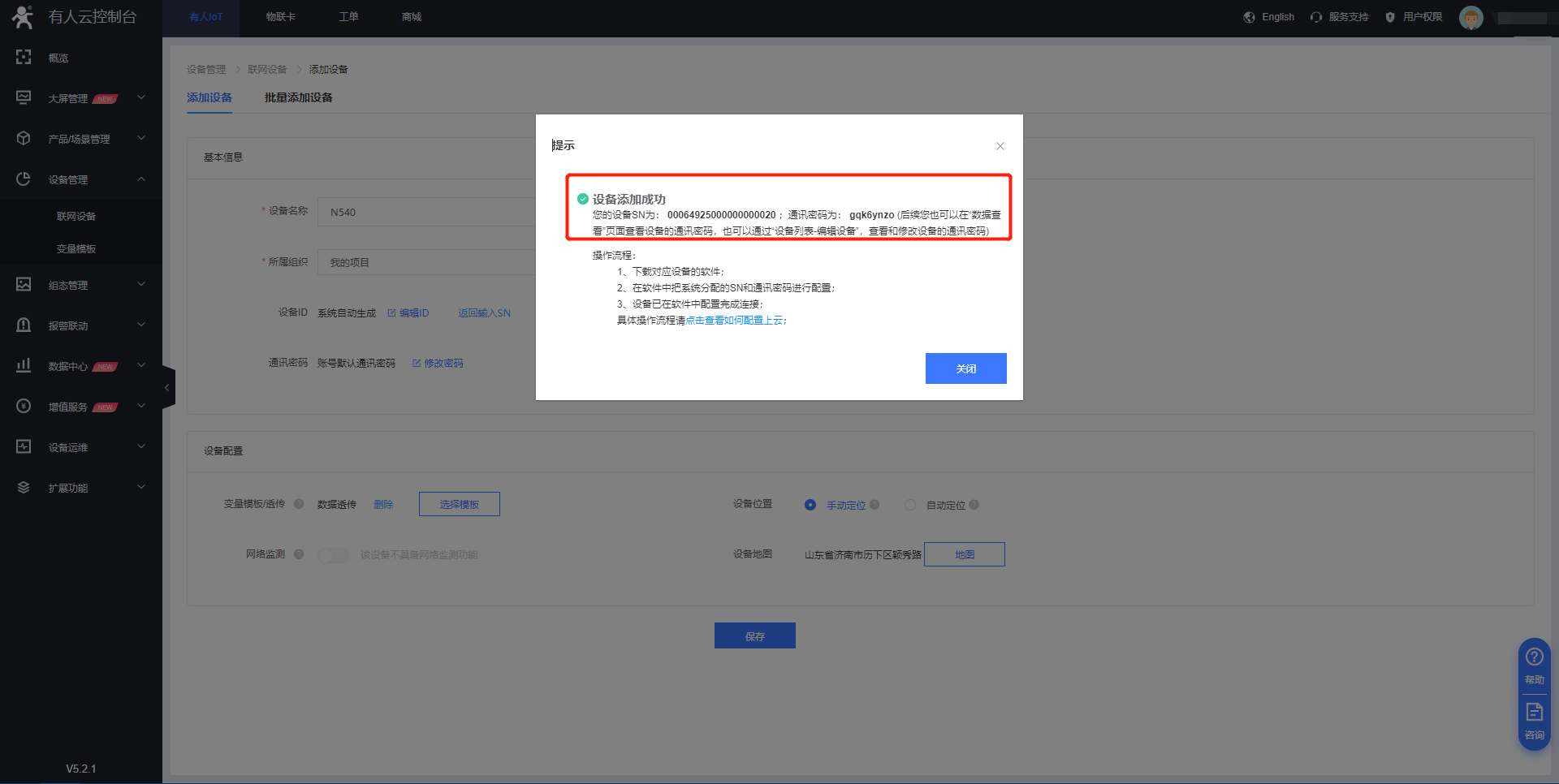

5.可以在这里看到默认生成的设备编号和通信密码,点击完成,云端成功添加设备



N540设置

1.按路径:控制面板——>网络和Internet——>网络和共享中心

“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。

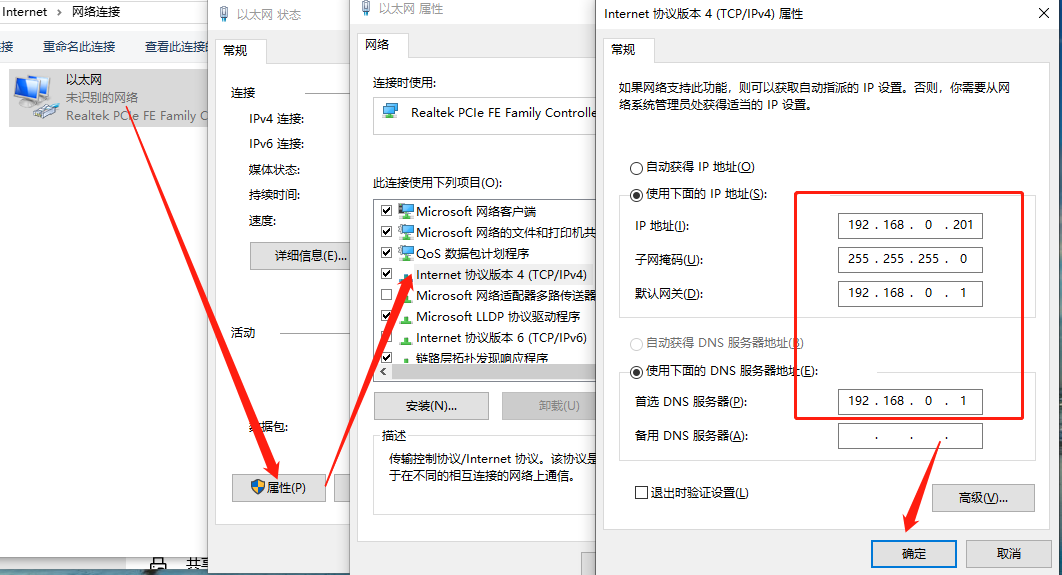

2.给电脑设置静态IP,设置成与N540同一网段,N540默认IP:192.168.0.7

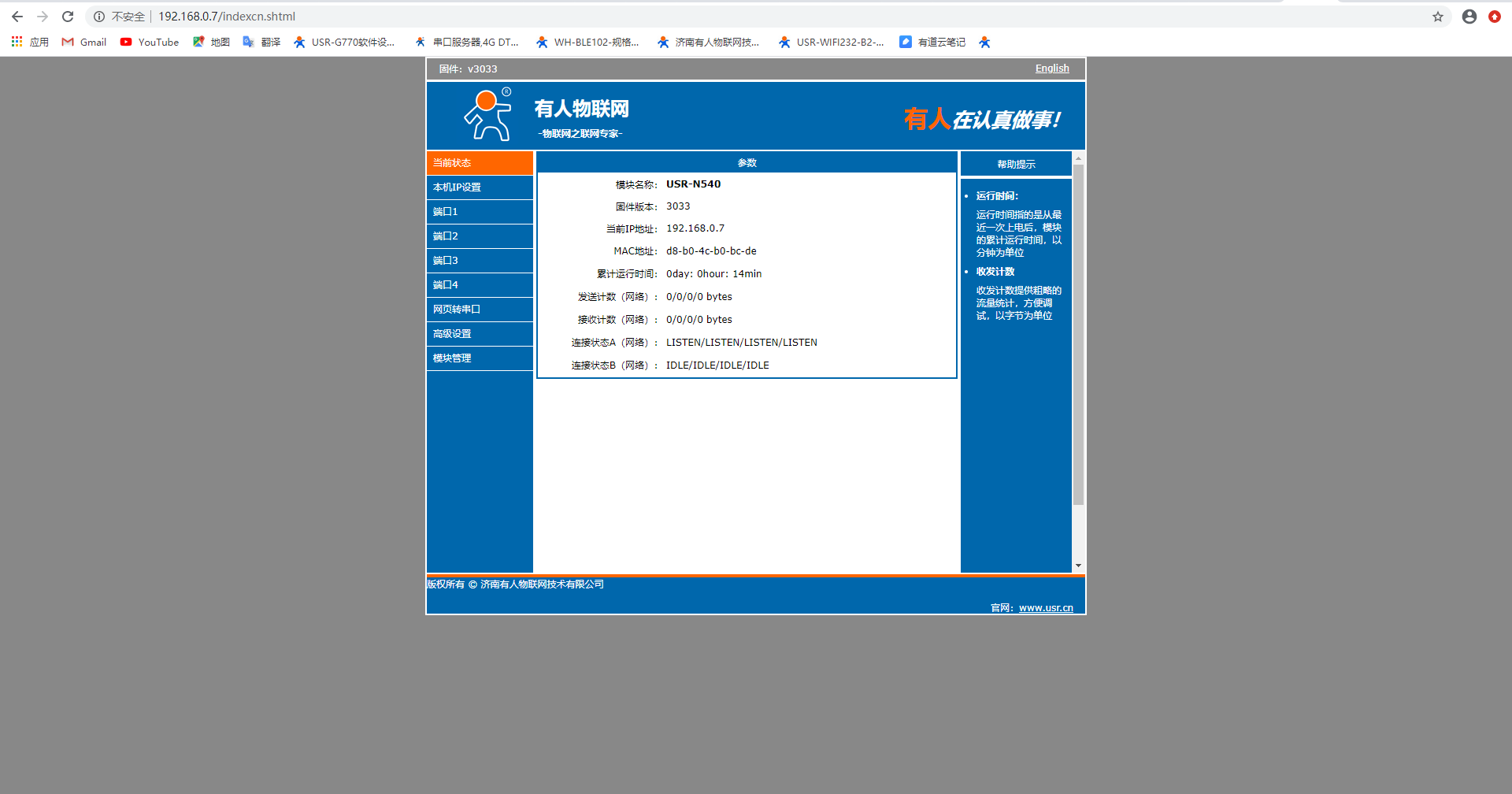

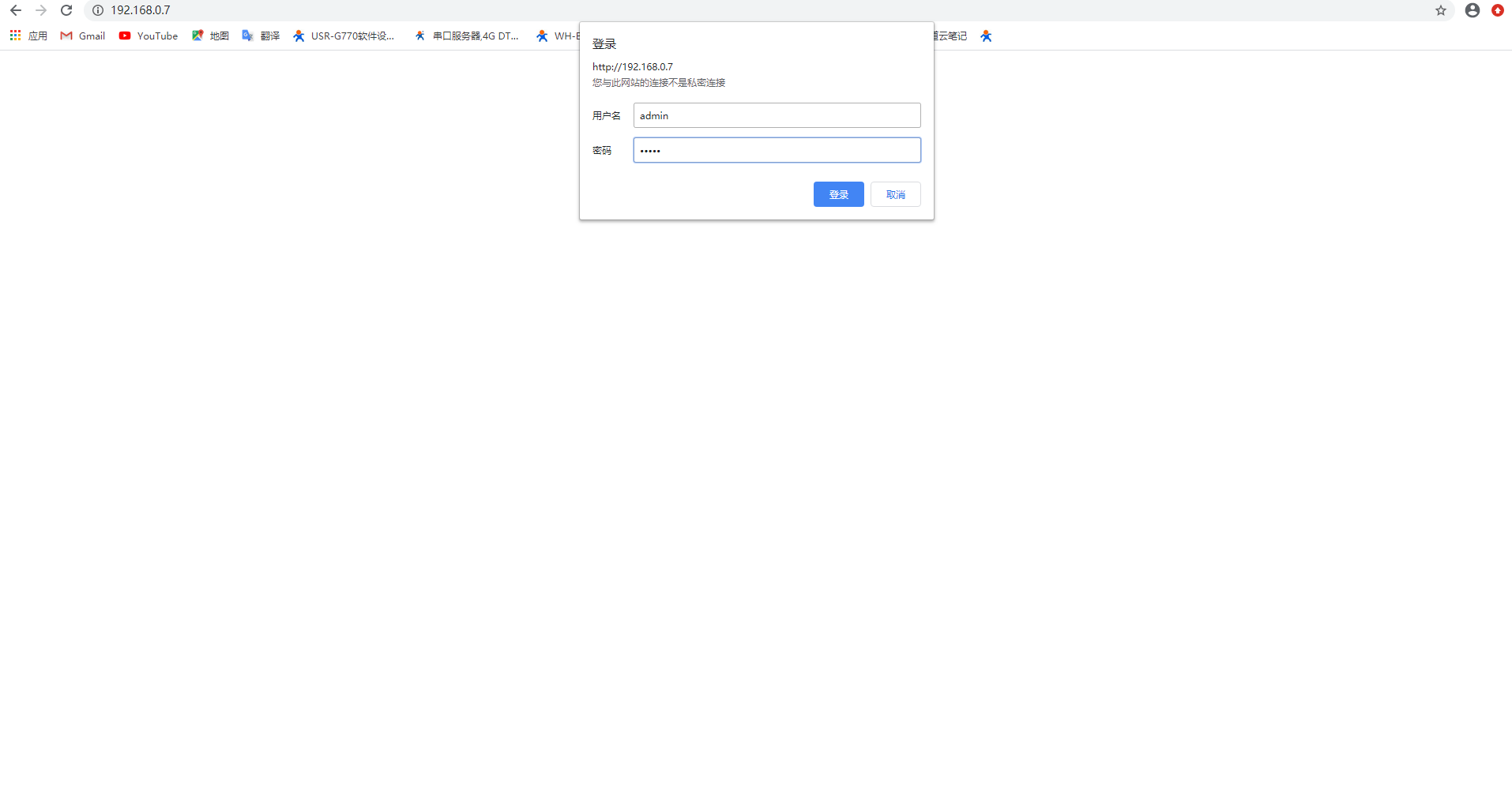

3.浏览器输入IP 192.168.0.7进入N540的内置网页,用户名:admin密码:admin

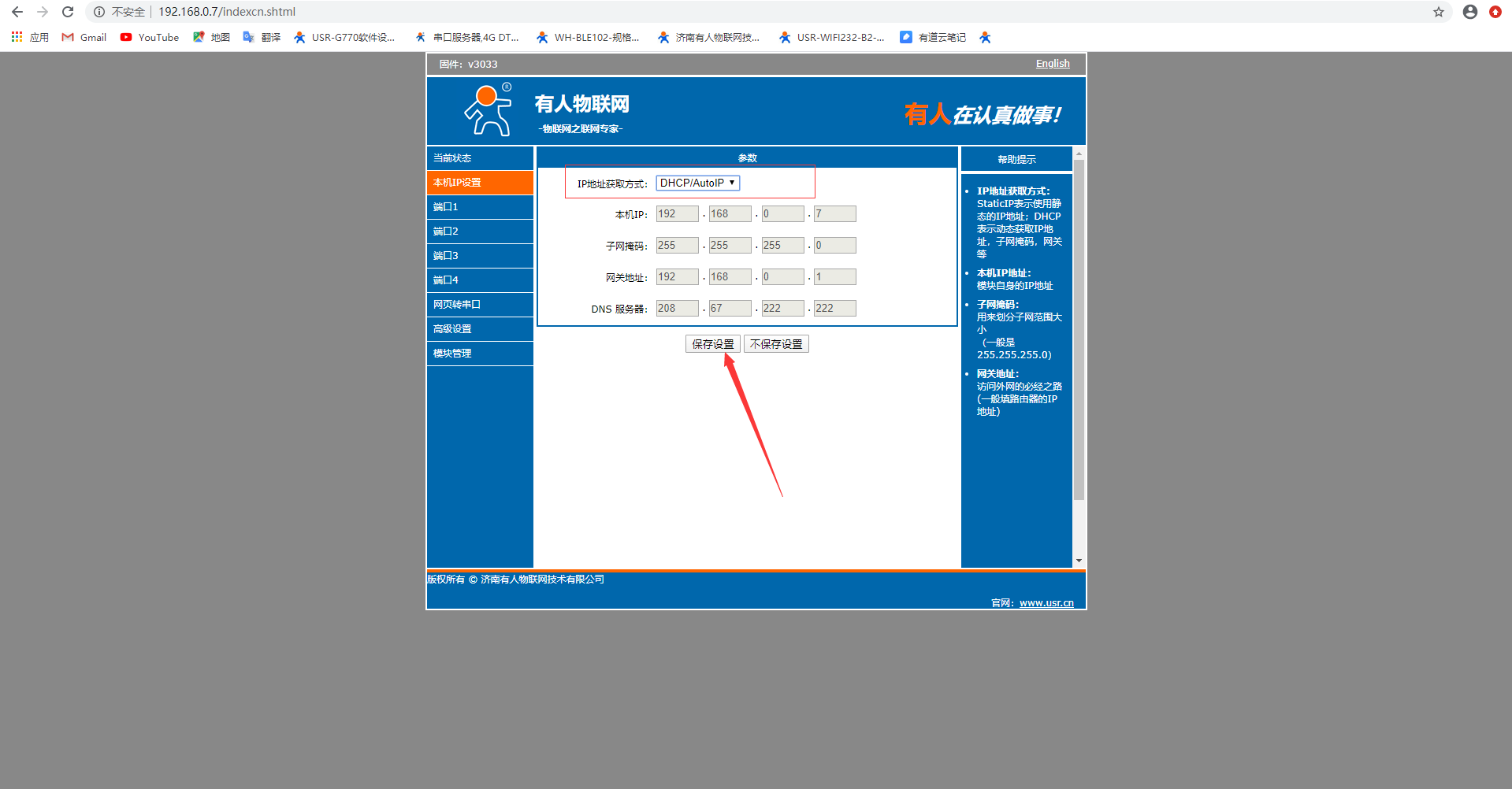

4.在本地IP设置中选择DHCP动态获取

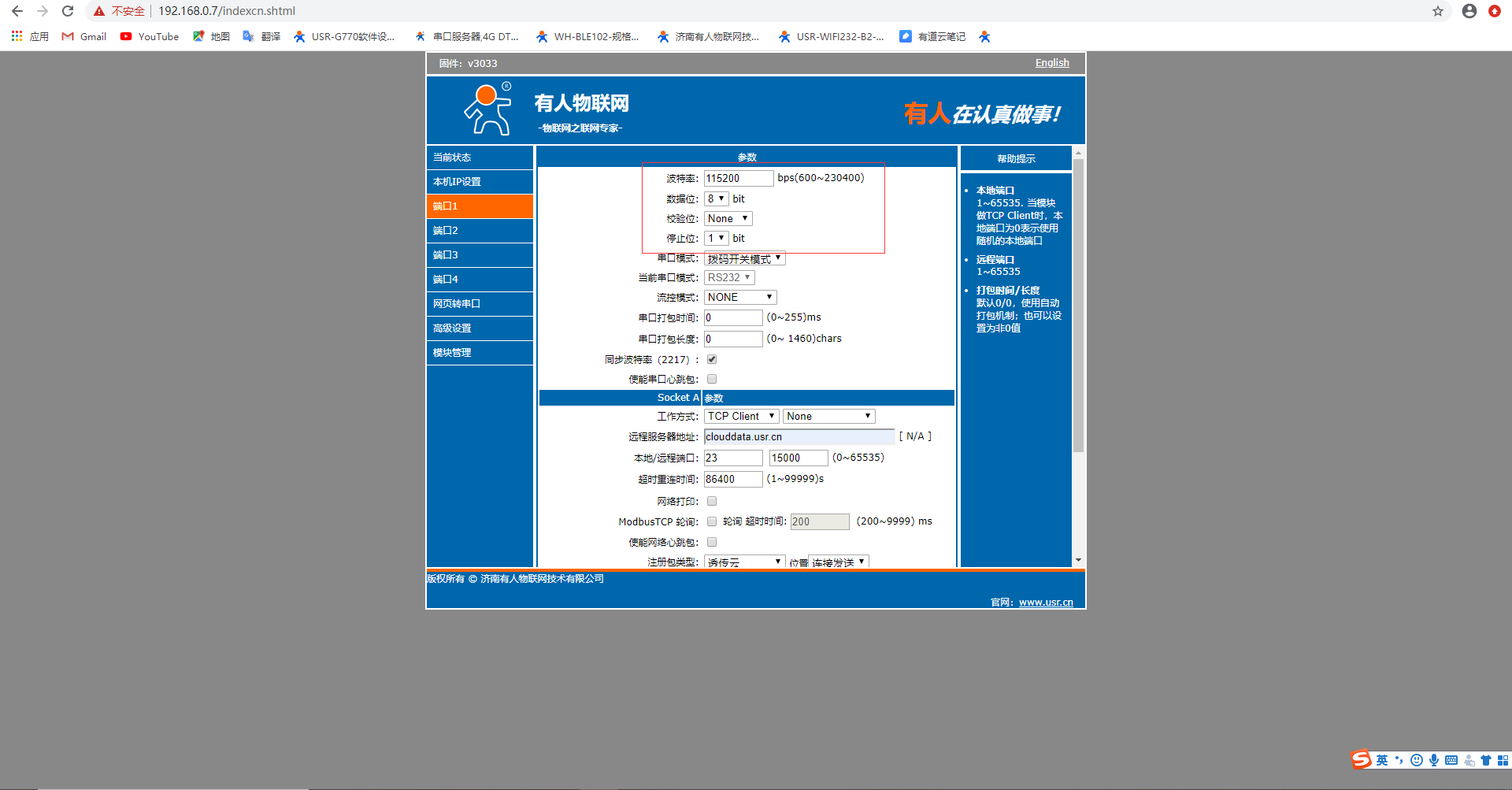

5.设置端口1的参数,串口参数和真实设备的参数保持一致

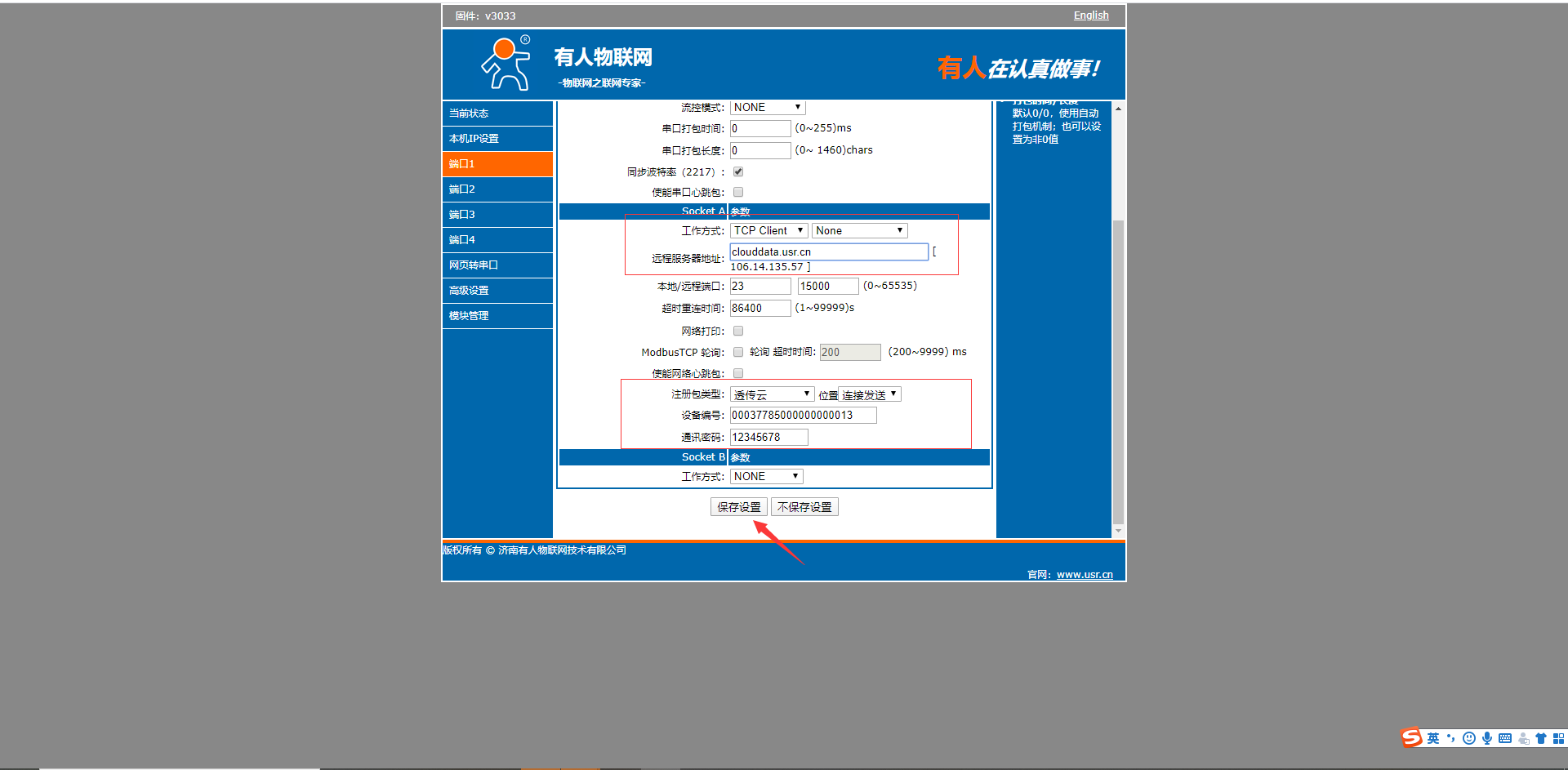

6.工作方式选择TCP Client,远程服务器地址:clouddata.usr.cn,远程端口:15000,本地端口不要设置为0,默认即可

7.注册包类型选择透传云,设备编号和密码填写为在云端添加设备生成的设备编号和密码(图片中的为测试生成的,请填写自己的设备编号和密码)

8.点击保存设置,保存设置好的参数

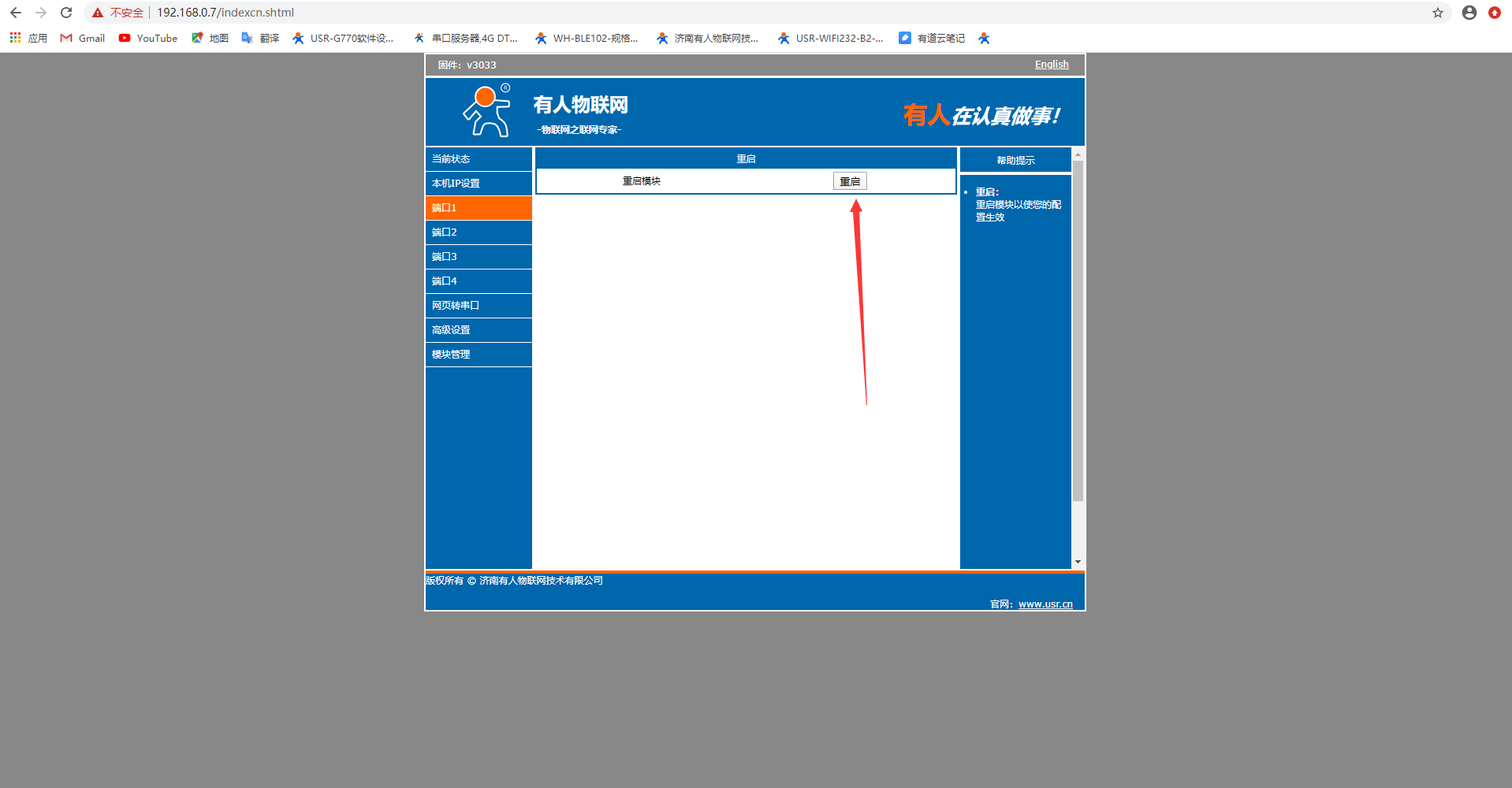

9.点击重启,使参数生效

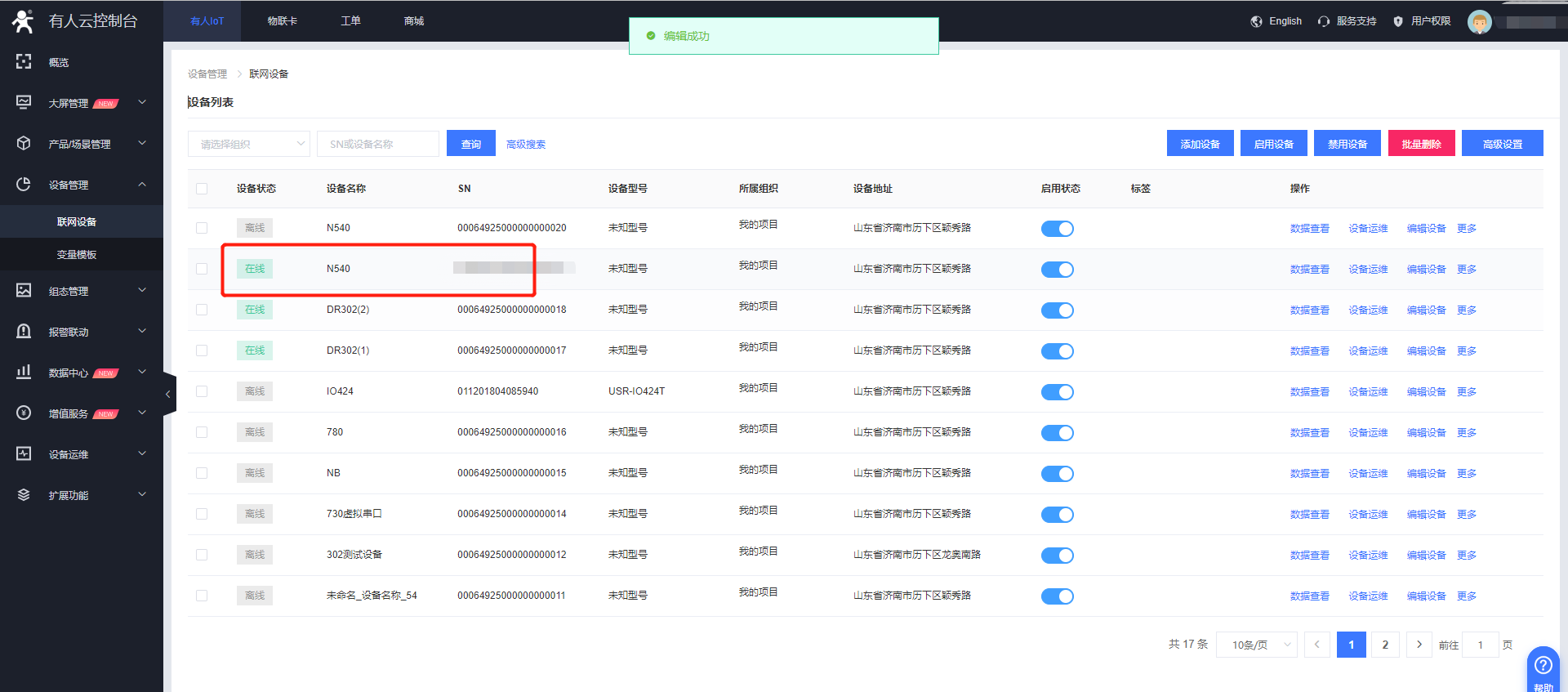

10.可在云端看到添加的设备已经在线状态



VCOM设置

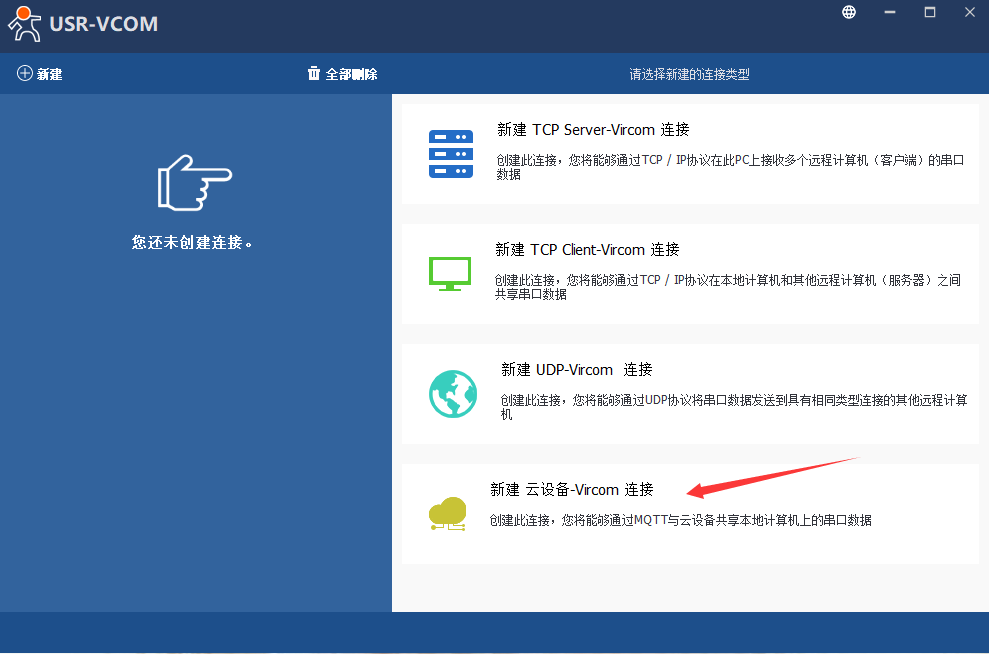

1.打开VCOM虚拟串口软件,点击新建云设备-Vircom连接

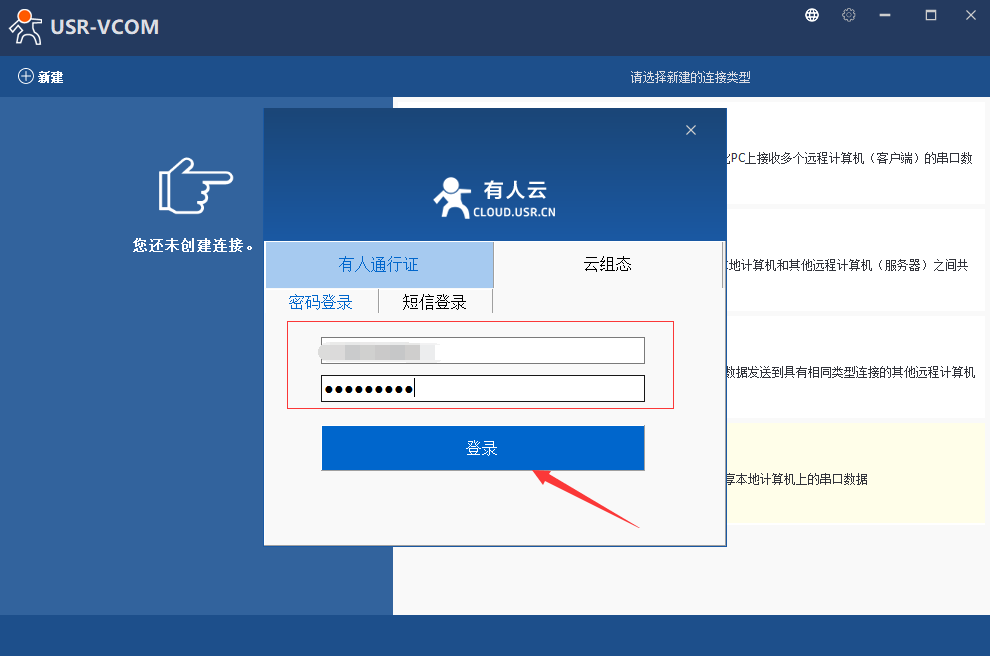

2.登录有人云的账号和密码

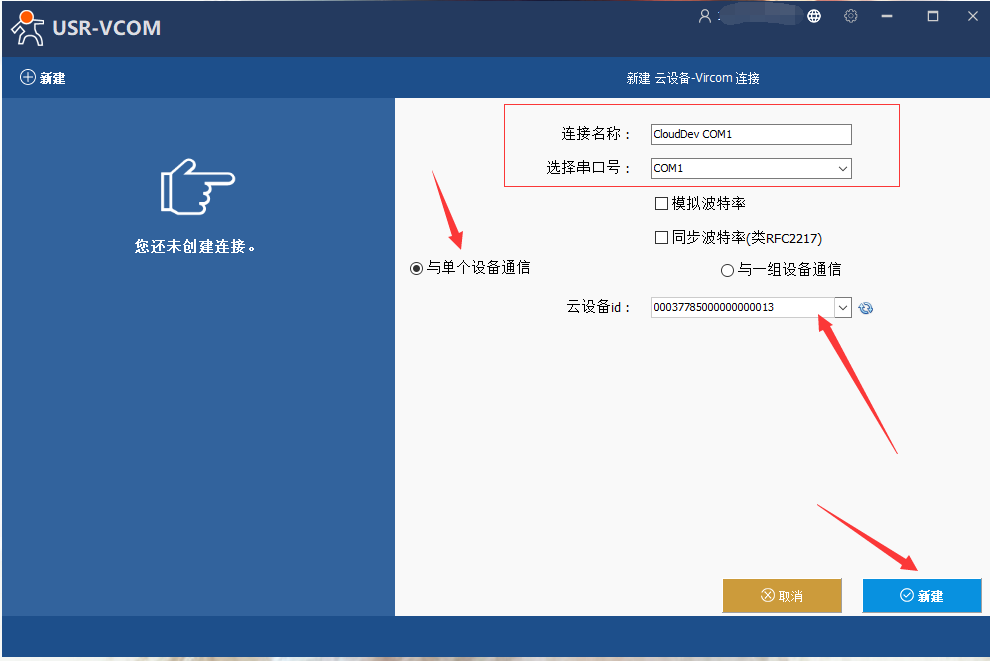

3.选择com口,不要和电脑上已存在的com口冲突,选择与单个设备通信,云设备ID选择在云端添加的其中一个N540的设备编号,点击新建,生成串口

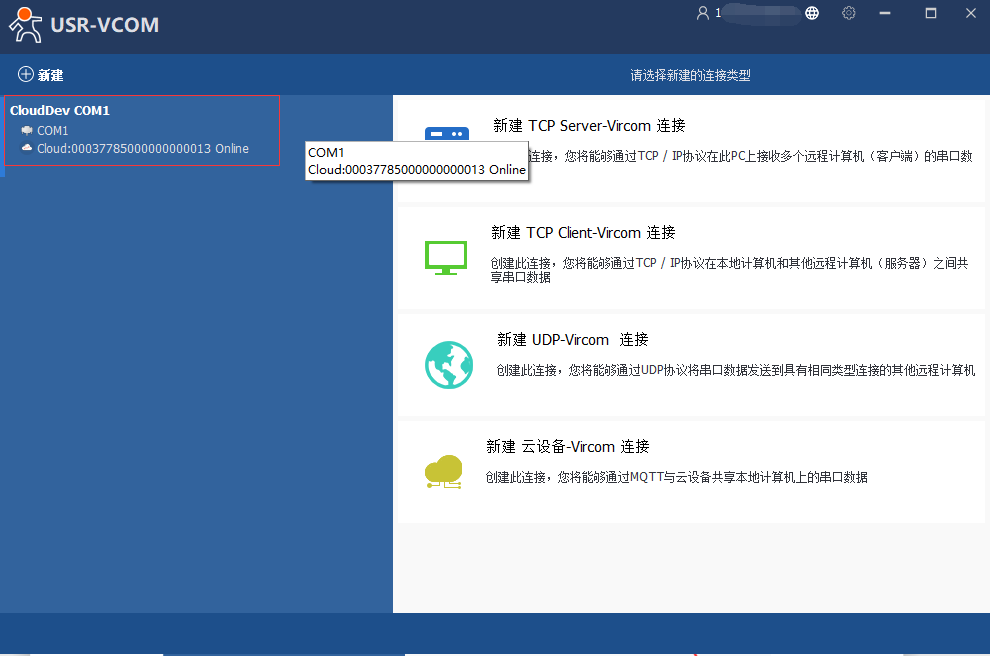

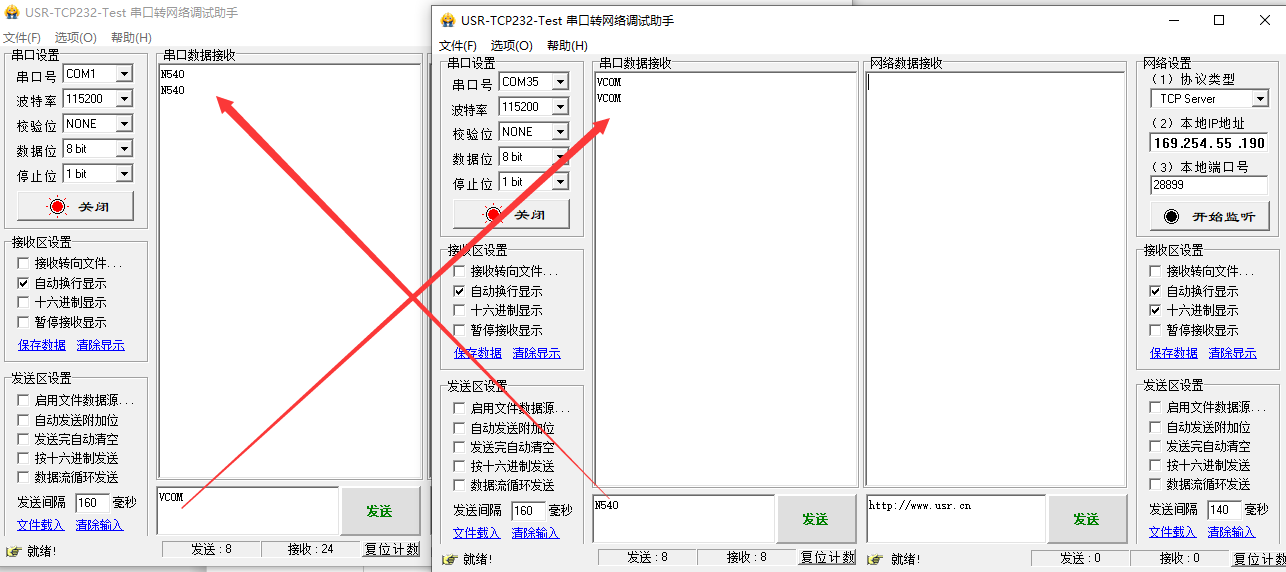

4.用串口调试助手打开N540的串口和VCOM生成的串口,进行数据收发测试



USR-N540基本测试通信和使用方案:http://www.usr.cn/Faq/237.html
