USR-N540使用有人云一对多透传

2020-05-23

分享到:
{}

  一、数据流向

  串口调试助手(模拟串口设备)<——>N540<——>有人云<——>虚拟串口(模拟N540)<——>串口调试助手(模拟串口设备)

  二、所需资料

  N540软件设计手册:https://www.usr.cn/Download/687.html

  N540说明书:https://www.usr.cn/Download/255.html

  设置软件:https://www.usr.cn/Download/230.html

  虚拟串口:https://www.usr.cn/product/72.html

  串口调试助手:https://www.usr.cn/Download/27.html

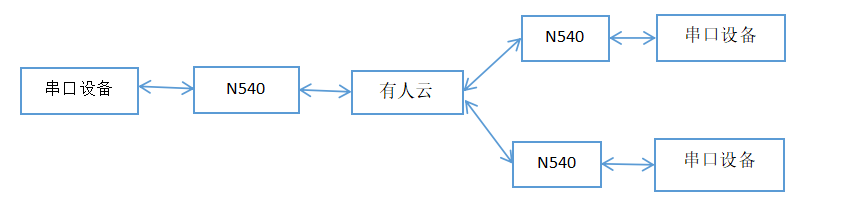

  三、网络拓扑图

  四、设备连接

  将N540串口通过串口转USB线与pC相连接,通过网线将 N540的网口和pC的网口相连接,后面设置完成后通过网线将N540的网口接到路由器LAN口上面,给设备供网。检测硬件连接无错误后,接入我们配送的电源适配器,给N540供电。

  五、具体操作

  1.打开有人云,登录有人云账号



  2.点击添加设备

  (1)设备名称可以自定义

  (2)N540不支持SN添加,点击右侧没有SN,默认自动生成设备编号和通信密码



  3.默认生成SN和通信密码,点击下一步



  4.选择数据透传,确认添加



  5.可以在这里看到默认生成的设备编号和通信密码,点击完成,云端成功添加设备



  N540设置

  1.按路径:控制面板——>网络和Internet——>网络和共享中心

  到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。

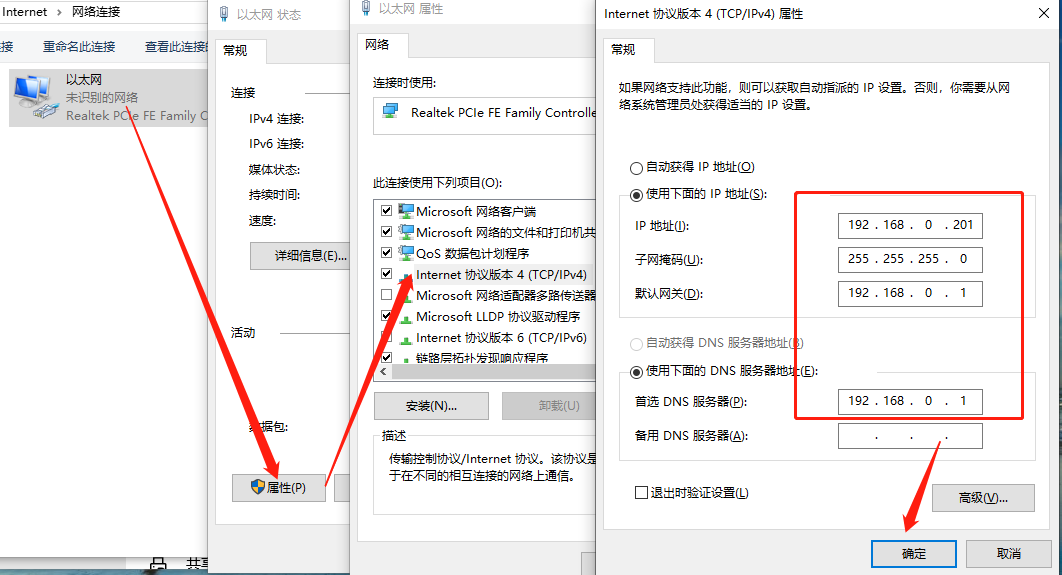

  2.给电脑设置静态Ip,设置成与N540同一网段,N540默认Ip:192.168.0.7。



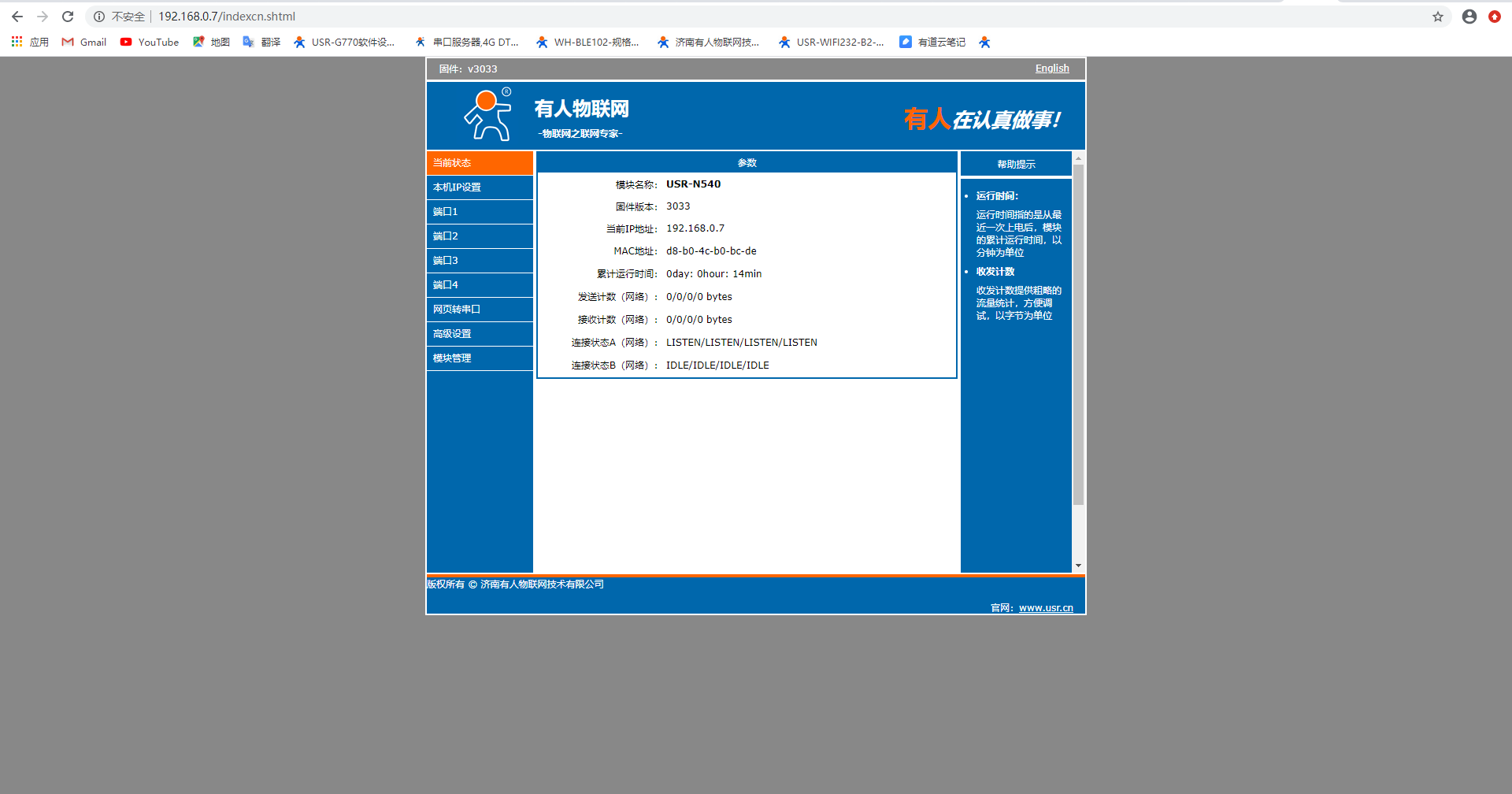

  3.浏览器输入Ip 192.168.0.7进入N540的内置网页

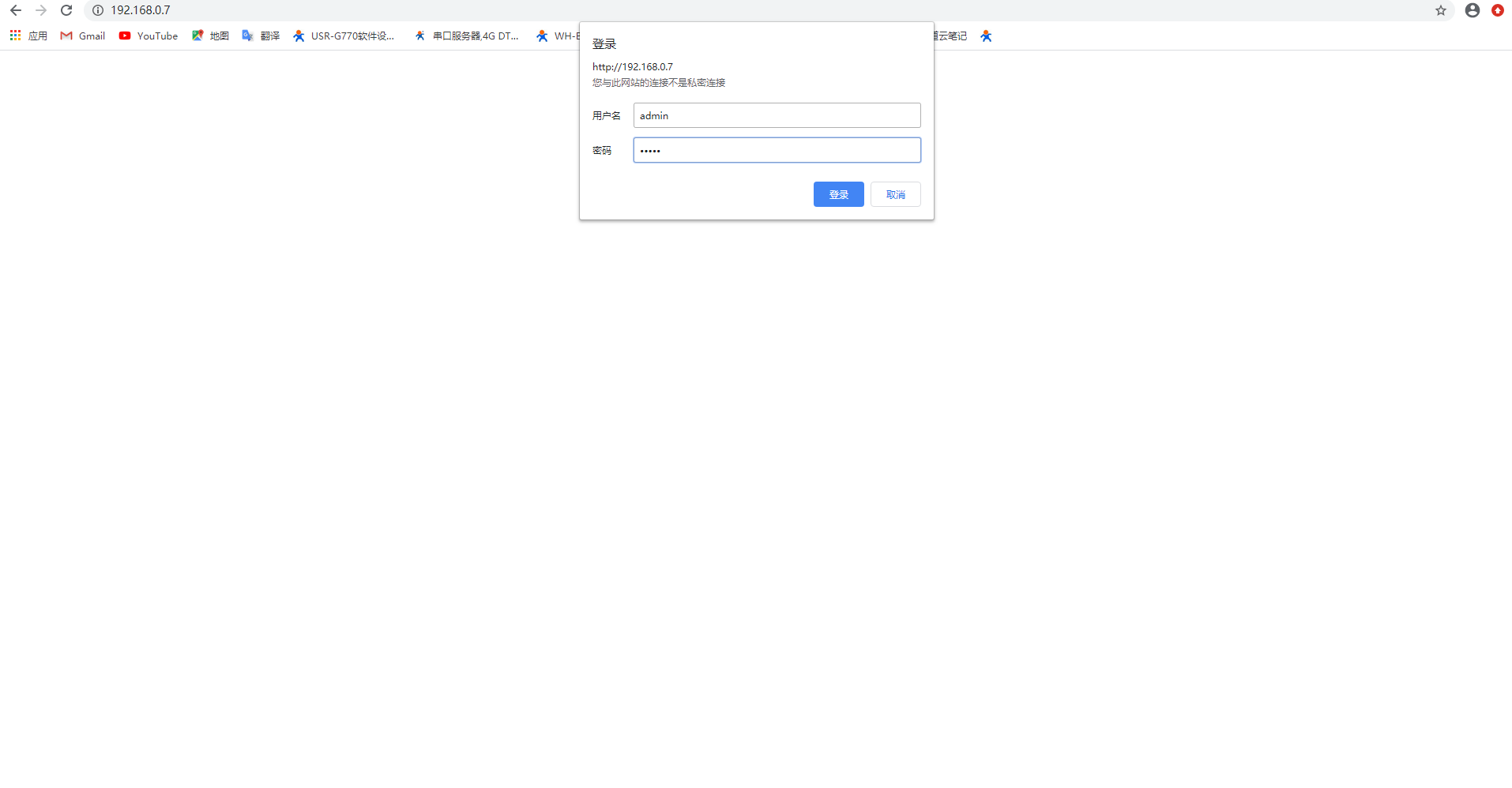

  用户名:admin密码:admin

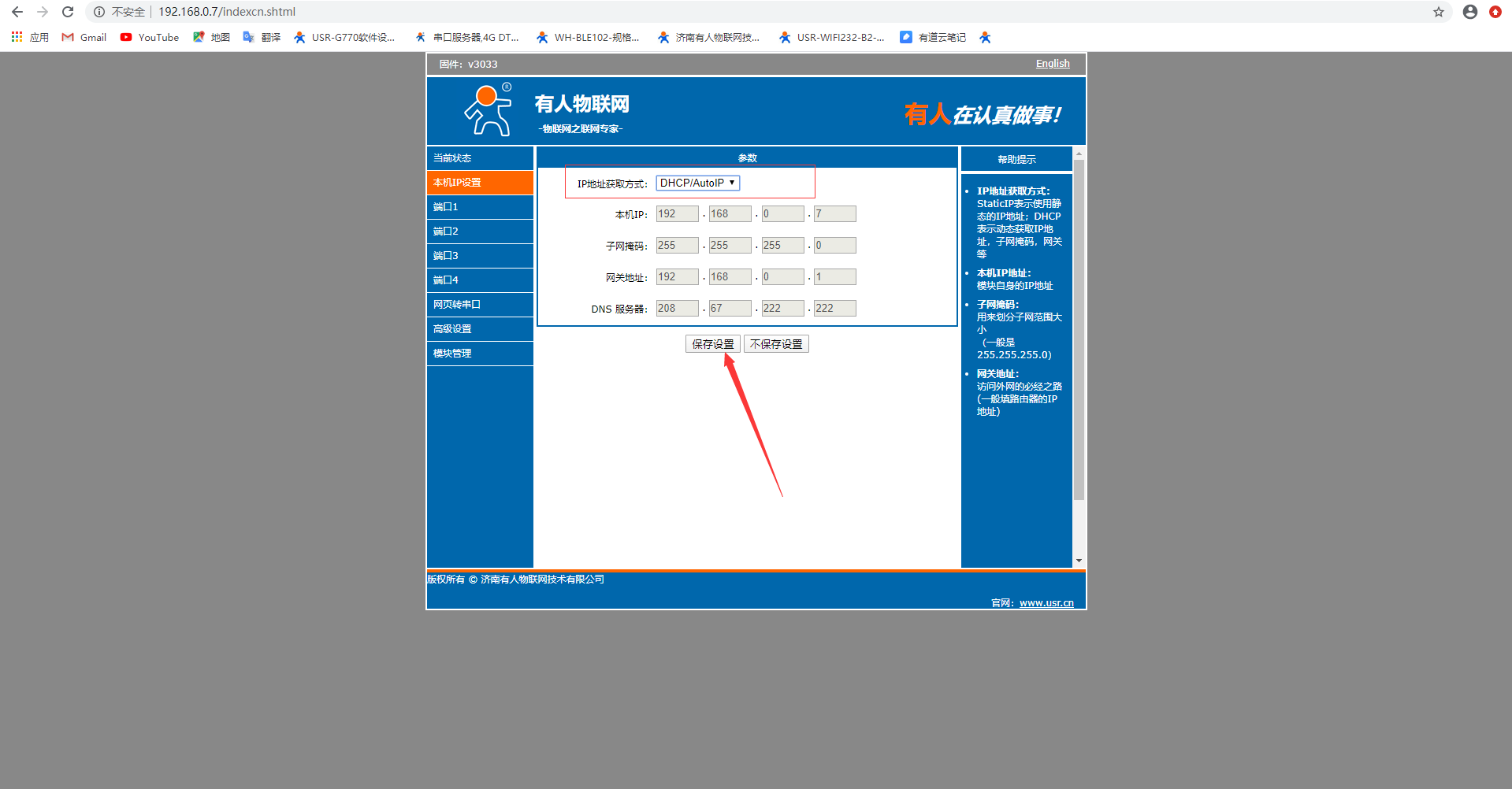

  4.在本地Ip设置中选择DHCp动态获取

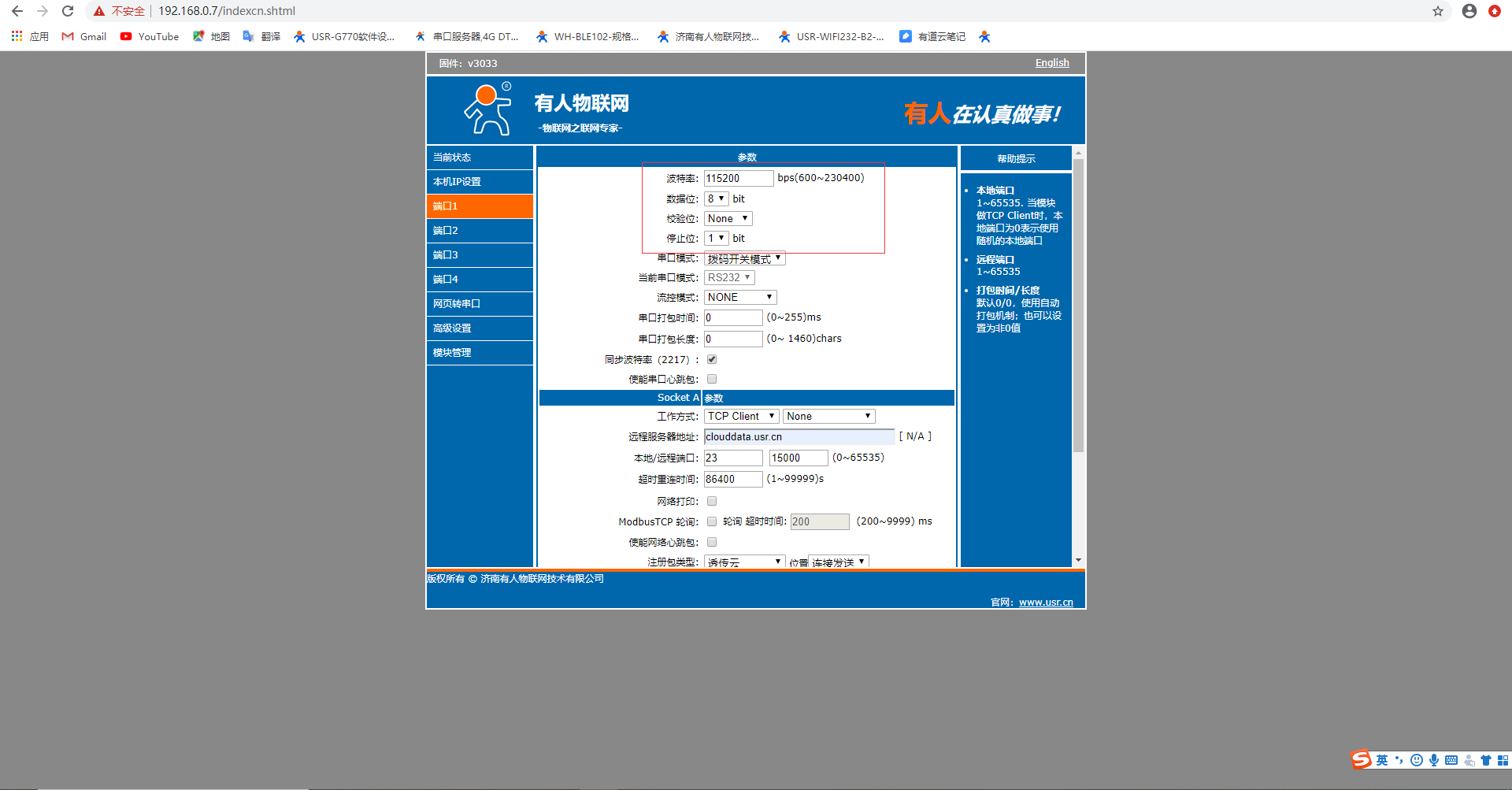

  5.设置端口1的参数,串口参数和真实设备的参数保持一致

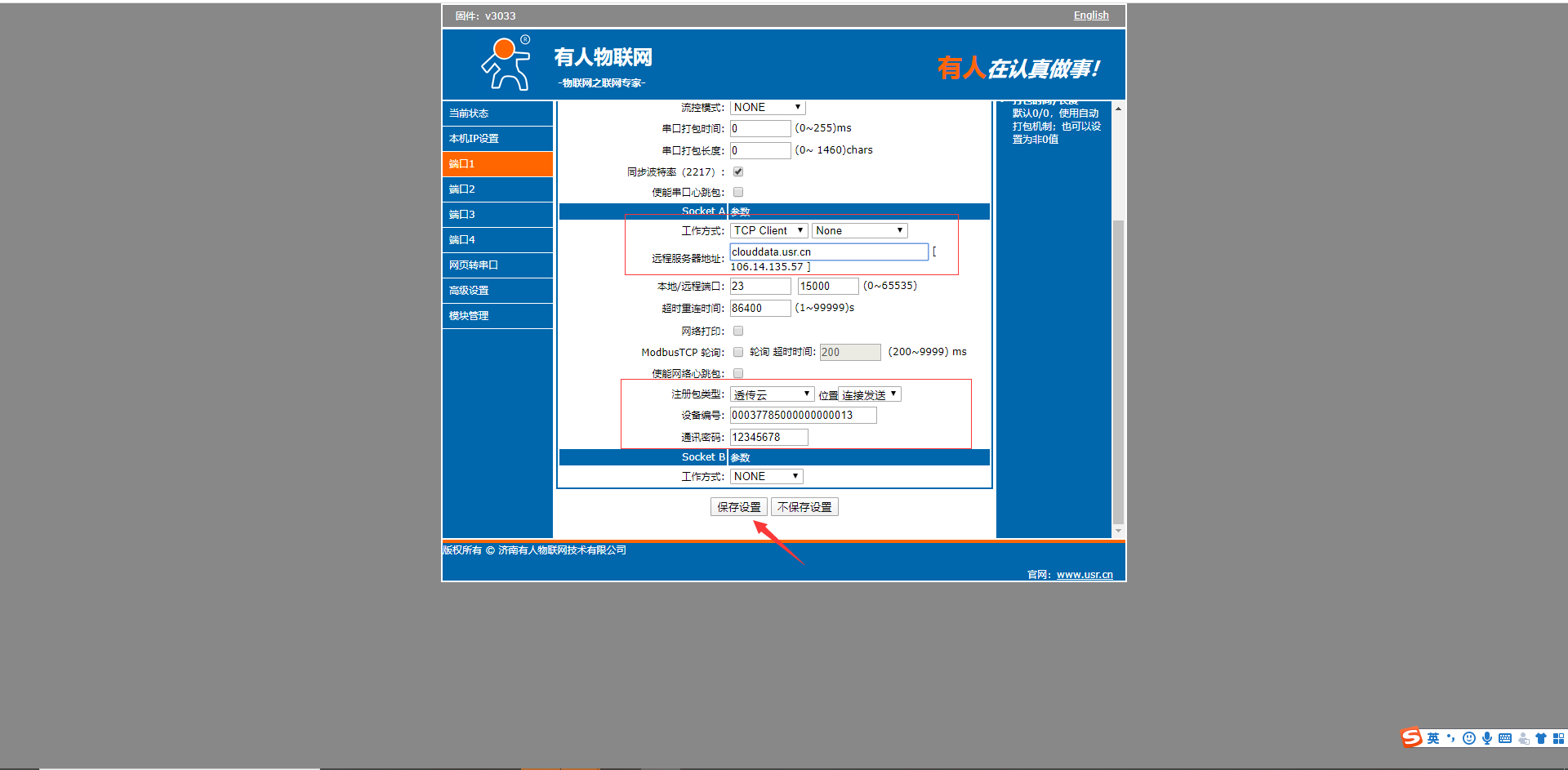

  6.工作方式选择TCp Client,远程服务器地址:clouddata.usr.cn,远程端口:15000,本地端口不要设置为0,默认即可

  7.注册包类型选择透传云,设备编号和密码填写为在云端添加设备生成的设备编号和密码(图片中的为测试生成的,请填写自己的设备编号和密码)

  8.点击保存设置,保存设置好的参数

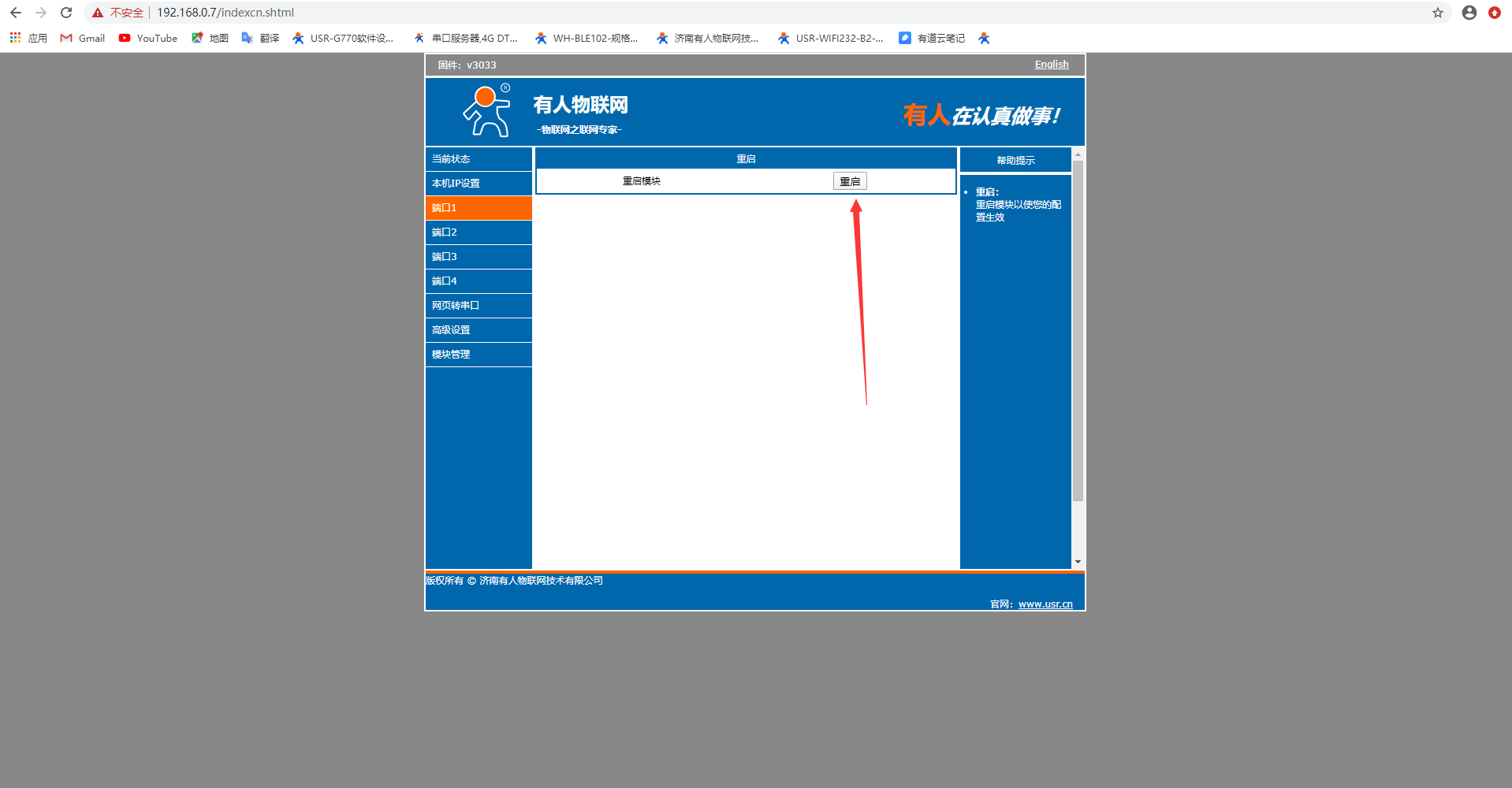

  9.点击重启,使参数生效



  添加虚拟串口

  1.按上述操作点击添加设备

  (1)设备名称可以自定义

  (2)点击右侧没有SN,默认自动生成设备编号和通信密码



  2.默认生成SN和通信密码,点击下一步



  3.选择数据透传,确认添加



  4.可以在这里看到默认生成的设备编号和通信密码,点击完成,云端成功添加设备



  5.按照这个方式云端添加多个设备

  6.打开虚拟串口的软件,点击添加,选择虚拟串口号(可任意选择,但不能和已存在的串口冲突)

  7.填写TCp client,目标地址clouddata.usr.cn,目标端口:15000

  点击高级,将云上生成的设备编号和密码填入,点击确定,生成虚拟串口



  8.虚拟串口软件中添加多个虚拟串口,填入云端添加的多个设备的设备编号和通信密码(一一对应)

  注意不要多个串口填写同一个设备编号,会造成云端ID冲突



  9.可在云端看到添加的设备已经在线状态



  10.点击扩展功能,选择透传管理,创建透传策略



  11.透传策略命名,先选择透传组一侧的设备,选中,可看到右端出现选中的设备,点击下一步



  12.先选择真实设备,然后选中要透传的设备,点击确定创建



  13.可看到生成的透传策略





  14.用串口调试打开虚拟串口生成的串口和N540的串口,进行数据互发



  USR-N540基本测试通信和使用方案:https://www.usr.cn/Faq/237.html
