USR-N540-H7 基本测试通讯和使用方案

一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N540-H7设置软件https://www.usr.cn/Download/383.html

3、USR-N540-H7规格书https://www.usr.cn/Download/1088.html

4、USR-N540-H7说明书https://www.usr.cn/Download/1087.html

5、USR-N540-H7 AT指令集https://www.usr.cn/Download/1089.html

二、准备工作

1、USR-N540-H7产品  数量1个

2、电源适配器 12V 数量1个

3、网线 数量1根

4、USB-RS485串口线 数量1条

5、电脑 数量1台

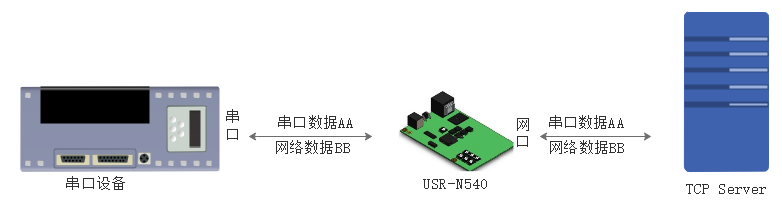

三、连接框图

四、硬件连接和电脑设置

1、硬件连接：

USR-N540-H7产品，USB-RS485串口一线接N540串口一，注意485接线线序，USB-RS485 A线接N540 串口一的A端子，USB-RS485 B线接N540 串口一的B端子，USB头插入电脑USB口。

N540网口选择一个网口通过网线直连电脑网口。检查所有连接无误后，给N540用12V电源适配器供电。

2、指示灯状态：

1）POWER：电源指示灯，只要电源连接正常，指示长灯亮。

2）WORK：Work指示灯，N540工作状态指示灯， N540正常工作，指示灯闪亮。

3）TX1：串口1发送指示灯

4）RX1：串口1接收指示灯

5）TX2：串口2发送指示灯

6）RX2：串口2接收指示灯

7）TX3：串口3发送指示灯

8）RX3：串口3接收指示灯

9）TX4：串口4发送指示灯

10）RX4：串口4接收指示灯

3、电脑设置：

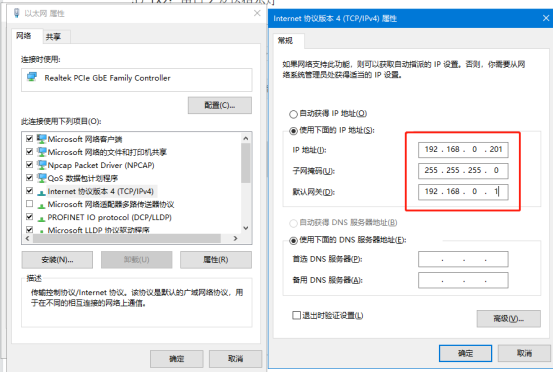

11）电脑本地连接，IP设置和N540 IP同网段，N540默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。禁用其他网卡。

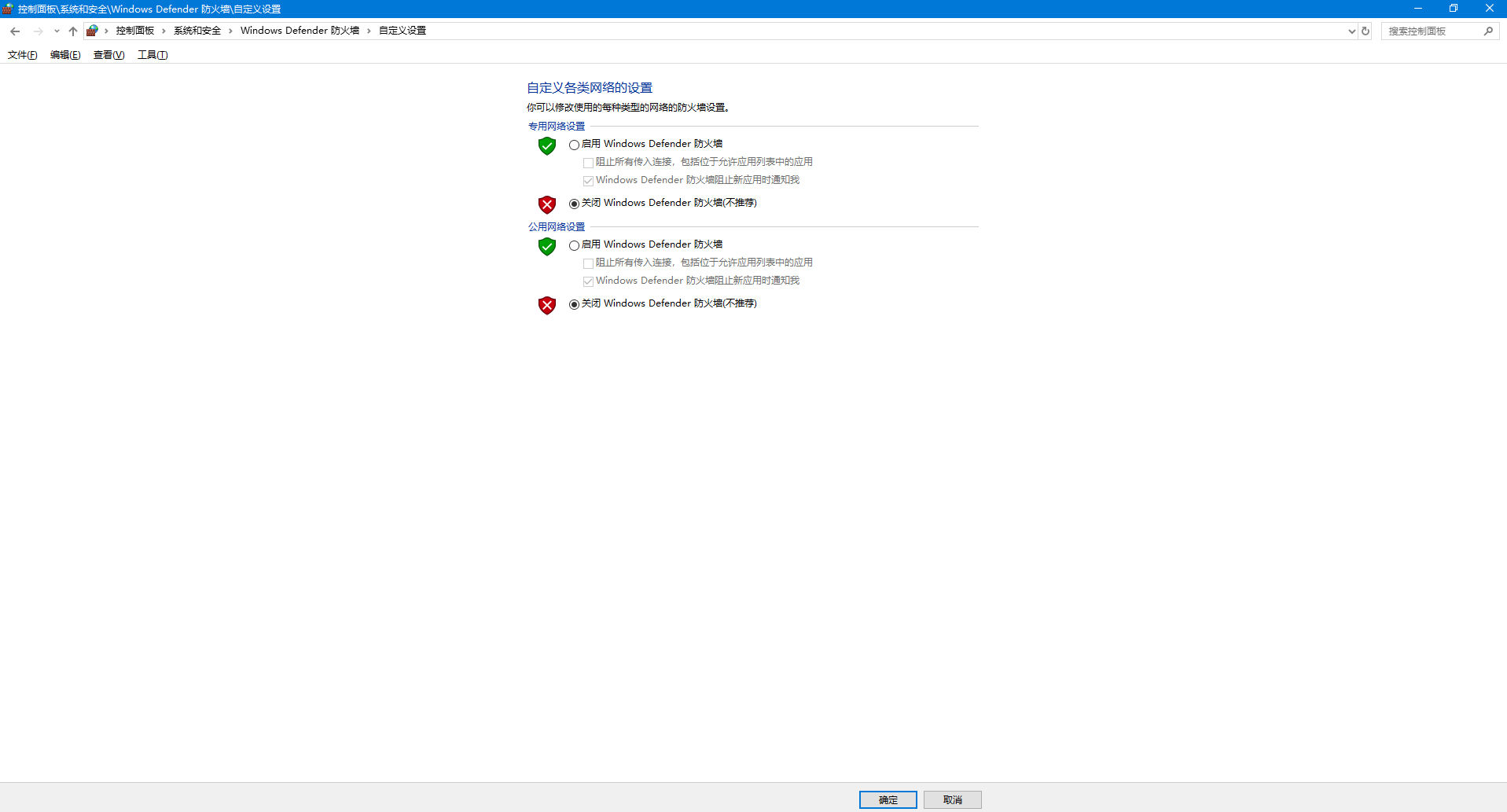

12）电脑关闭防火墙

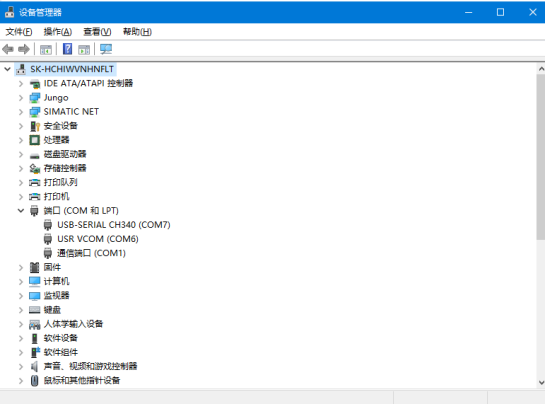

13）检查USR-RS485串口线的COM口号

点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM7

五、产品参数设置
1、下载并打开H7系列配置软件：

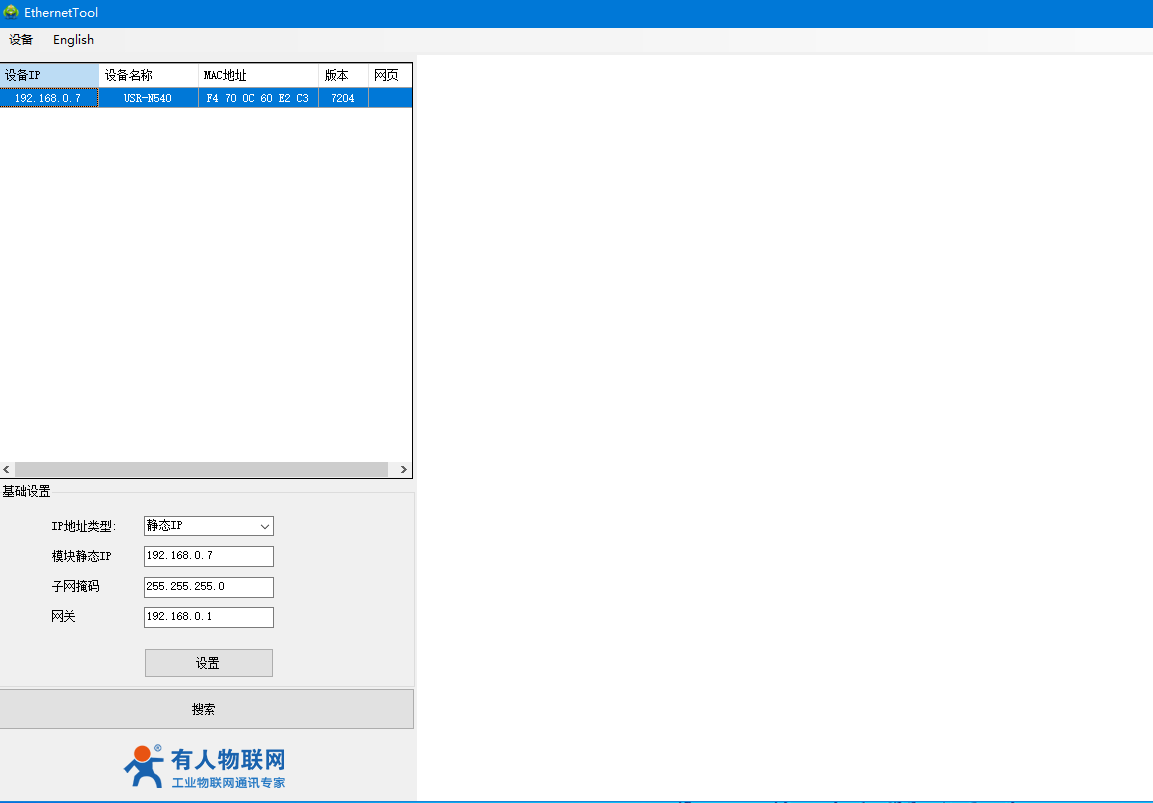

用H7系列配置软件搜索N540设备，单击搜索

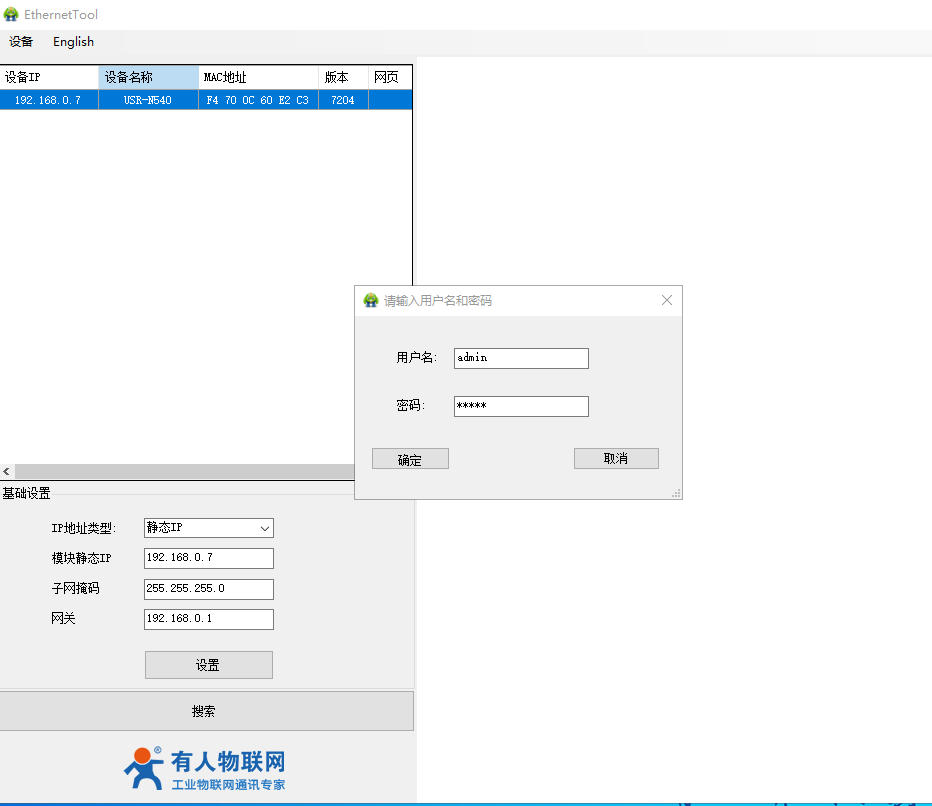

2、登录

输入用户名admin和密码admin，点击确定

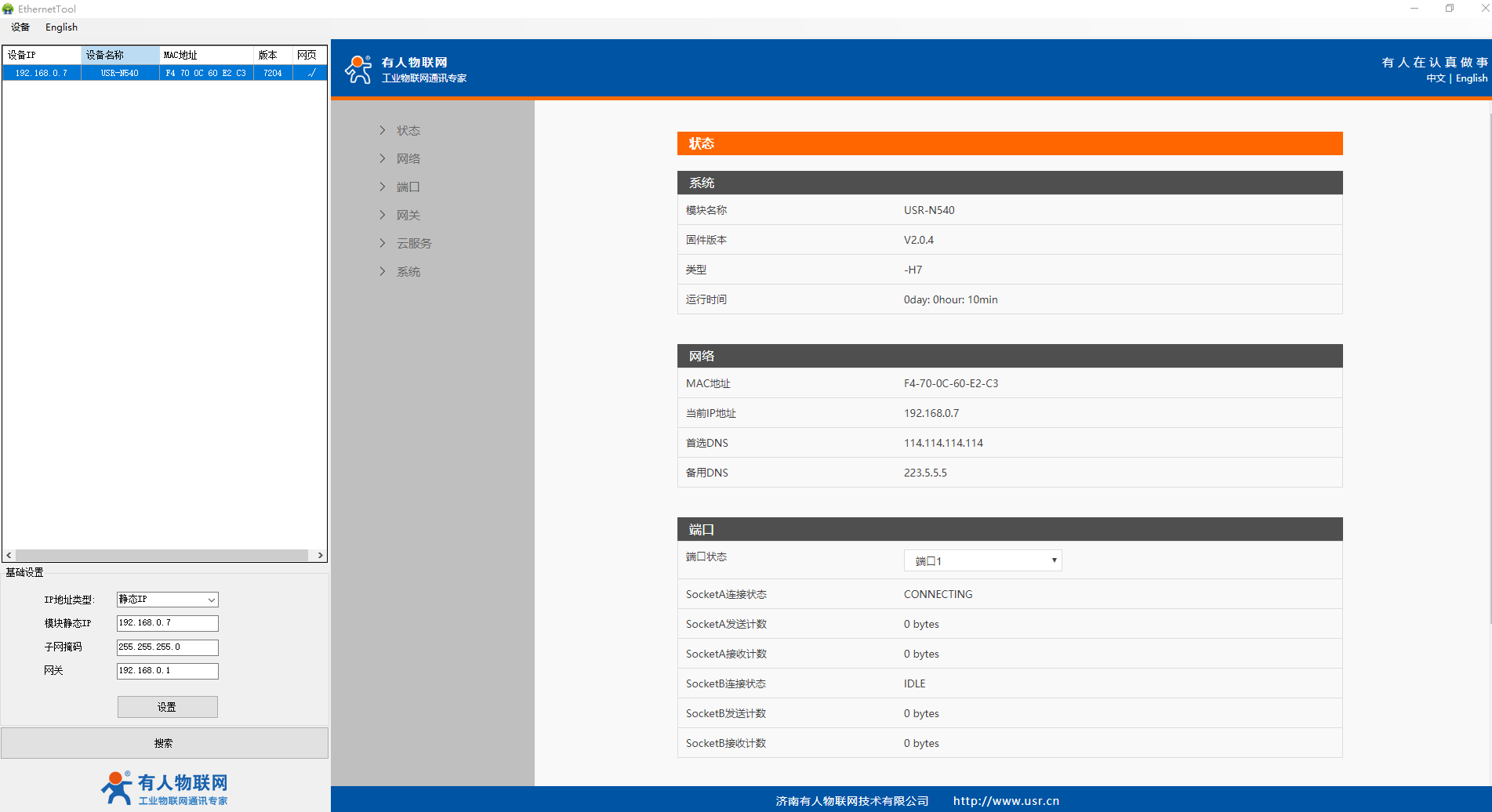

3、单击产品名称显示信息

显示IP 192.168.0.7之后，单击IP，右侧显示N540参数设置页面。

六、数据调试

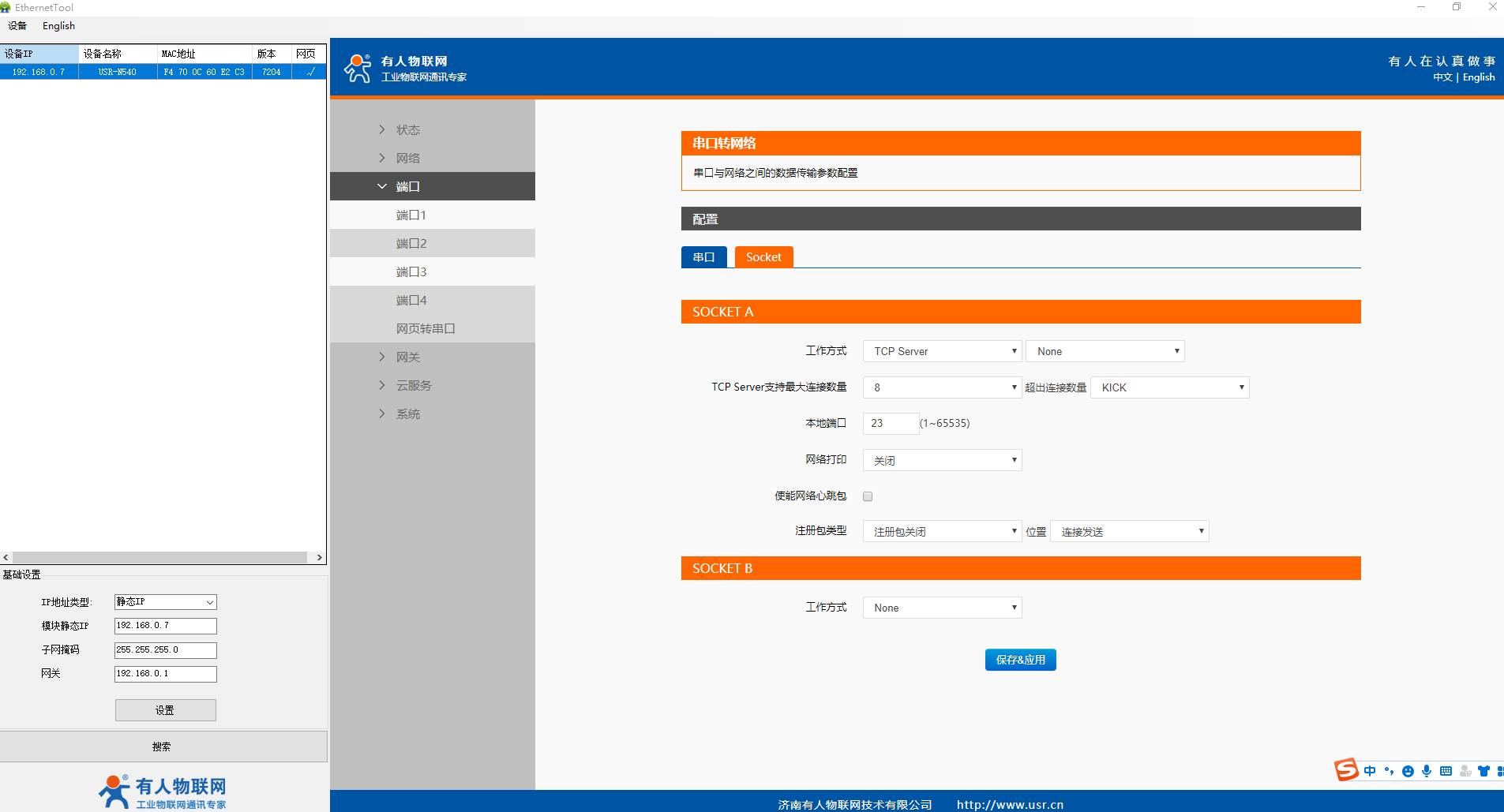

1、端口1工作方式TCP server通讯测试

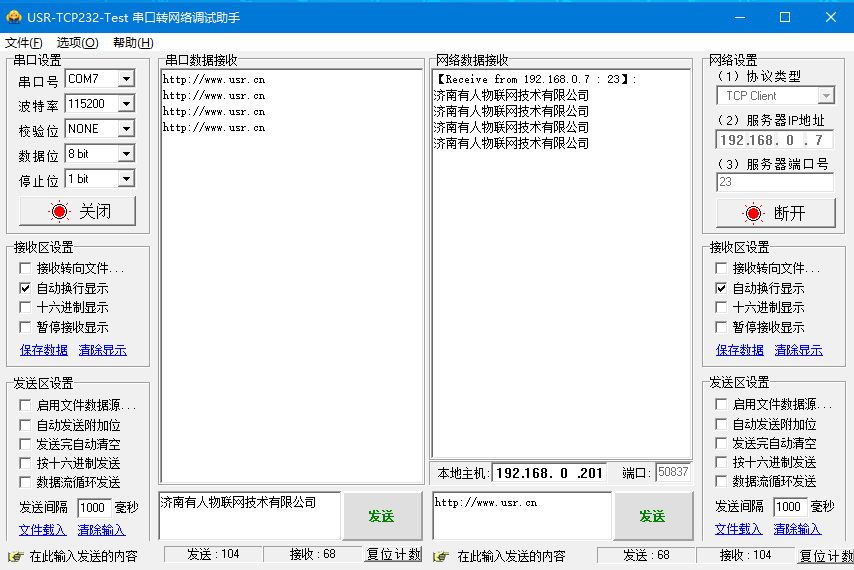

N540 RS485串口做TCP server，电脑下载的串口网络助手，左侧用COM口打开，串口参数和RS485串口参数保持一致，波特率、数据位、停止位、校验位。右侧用TCP client打开，服务器IP填N540的IP，服务器端口填N540的端口23。

网络助手点击连接，有连接对象之后，测试串口和网络之间的数据传输。

2、RS485工作方式TCP client通讯测试

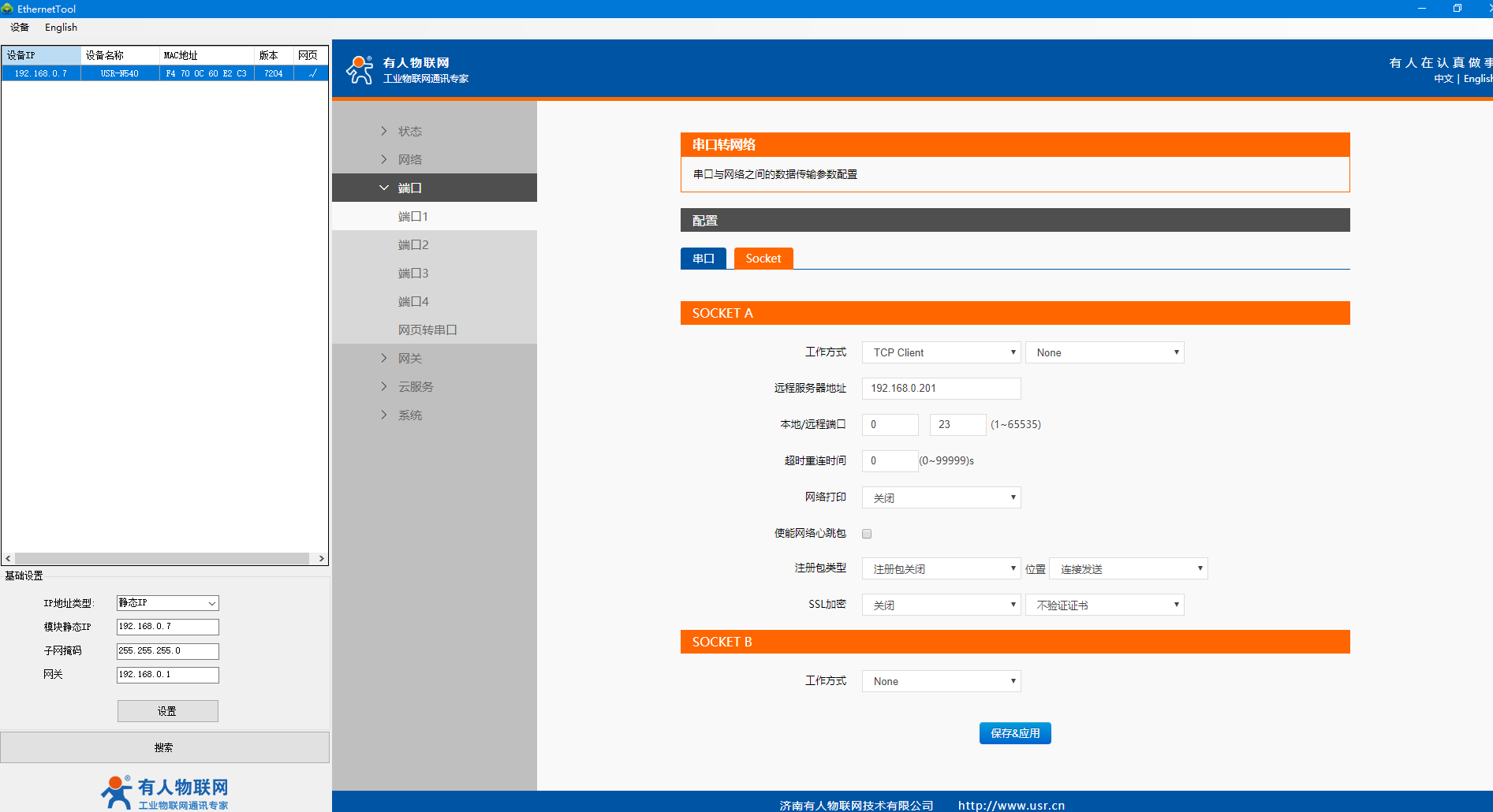

设置参数，保存重启N540 。

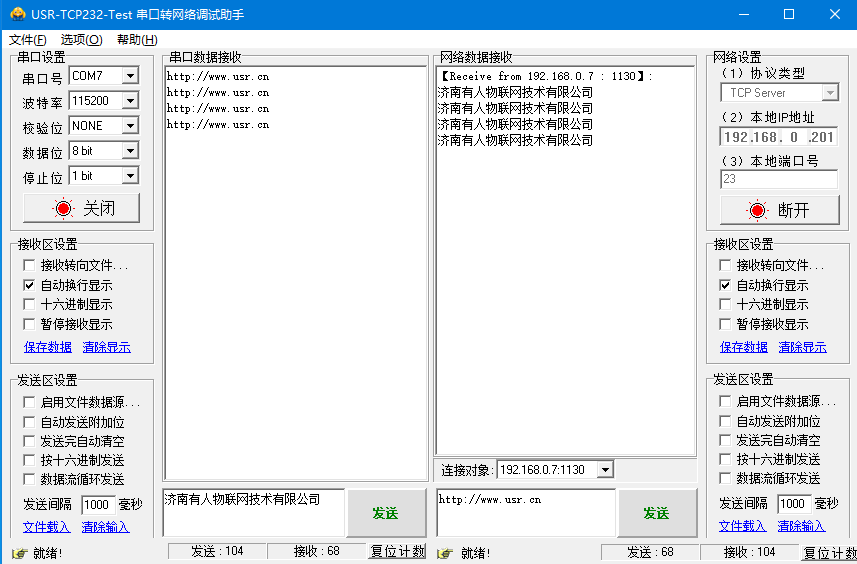

N540 RS485串口做TCP client，电脑下载的串口网络助手，左侧用COM口打开，串口参数和RS485串口参数保持一致，波特率、数据位、停止位、校验位。右侧用TCP server打开，本地IP填电脑的IP，本地端口填电脑的端口23。保存设置，重启模块。

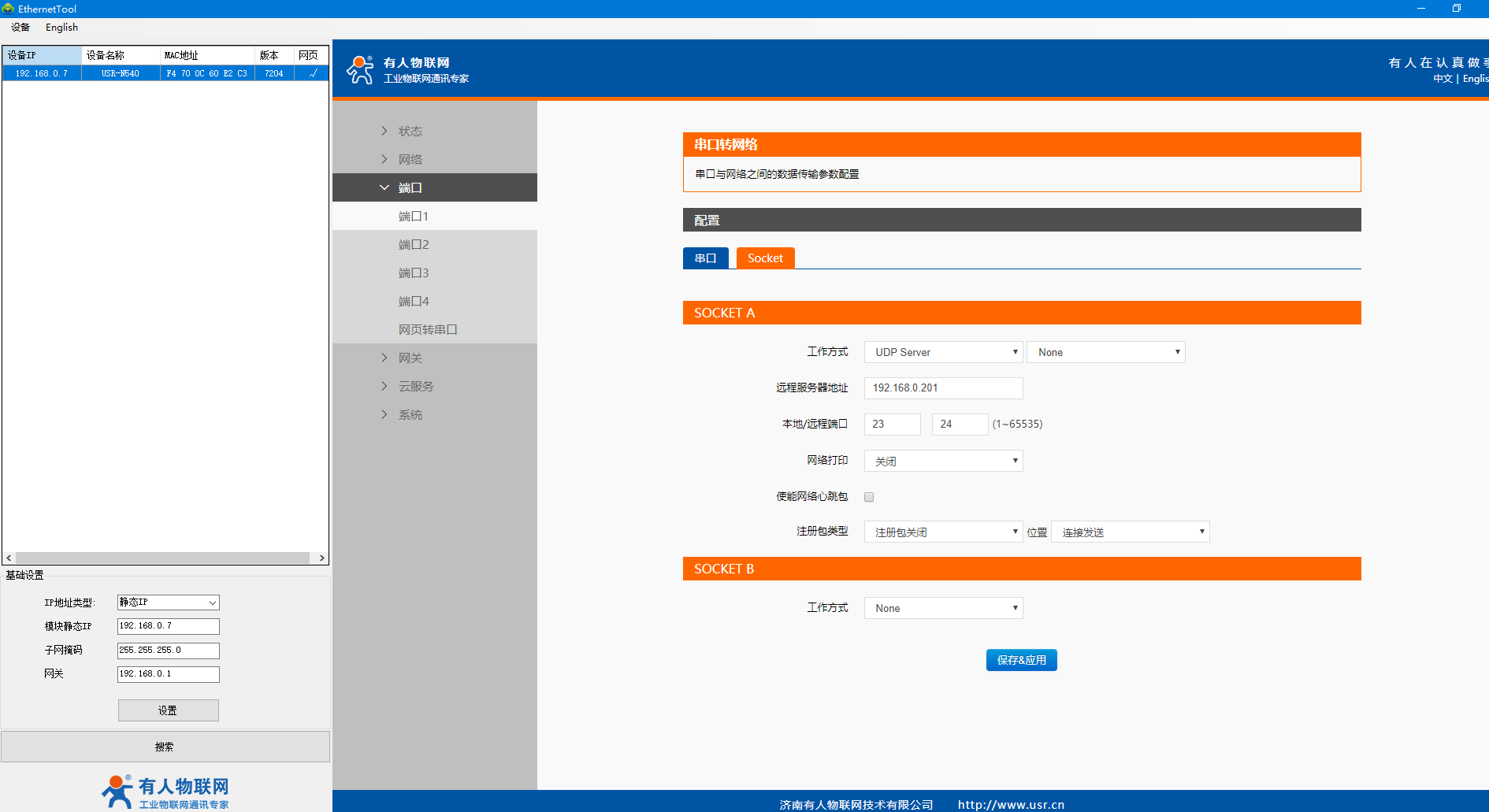

3、RS485工作方式UDP server通讯测试

设置参数，保存重启N540 。

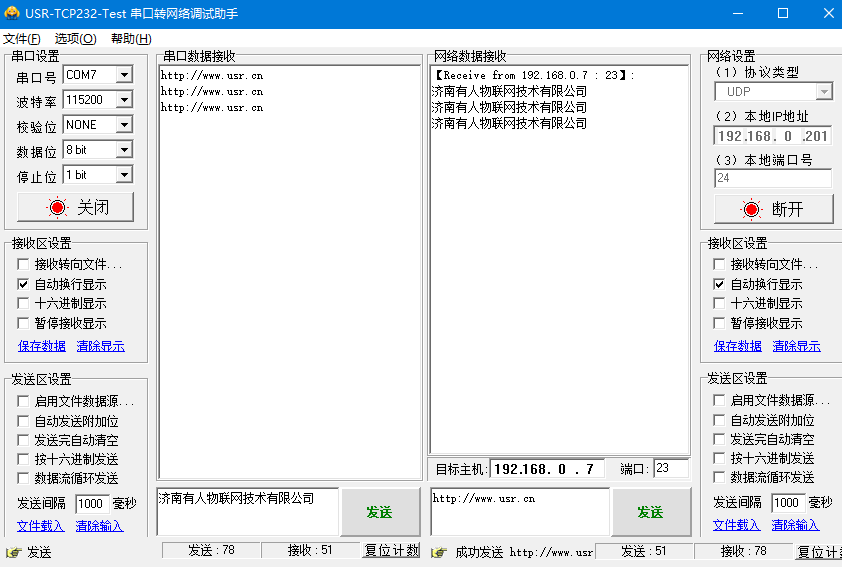

N540 RS485串口做UDP server，电脑下载的串口网络助手，左侧用COM口打开，串口参数和RS485串口参数保持一致，波特率、数据位、停止位、校验位。右侧用UDP打开，本地IP填电脑的IP，本地端口填电脑的端口24。目标主机填N540的IP，端口填23。

保存设置，重启模块。

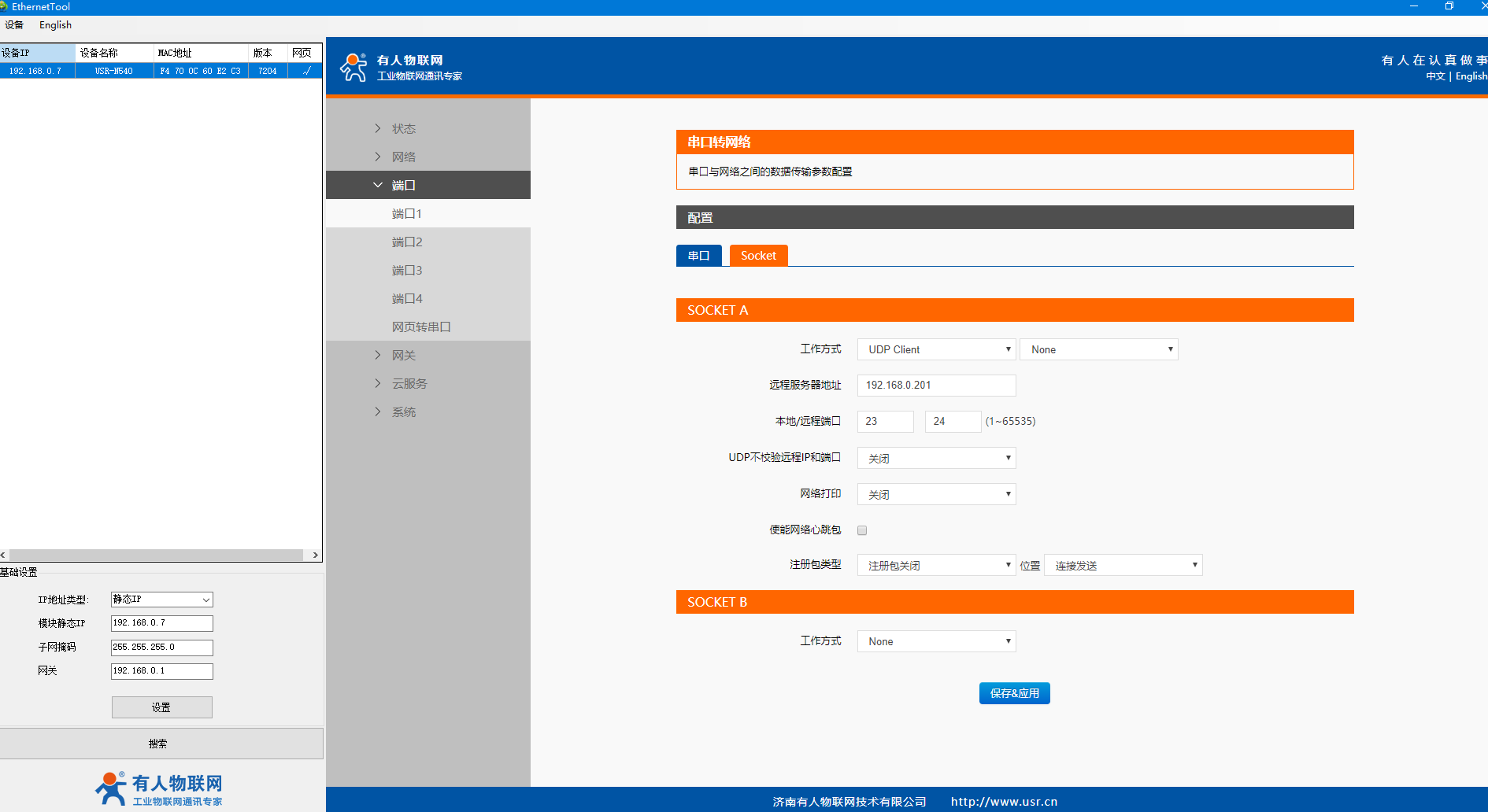

4、RS485工作方式UDP client通讯测试

设置参数，保存重启N540 。

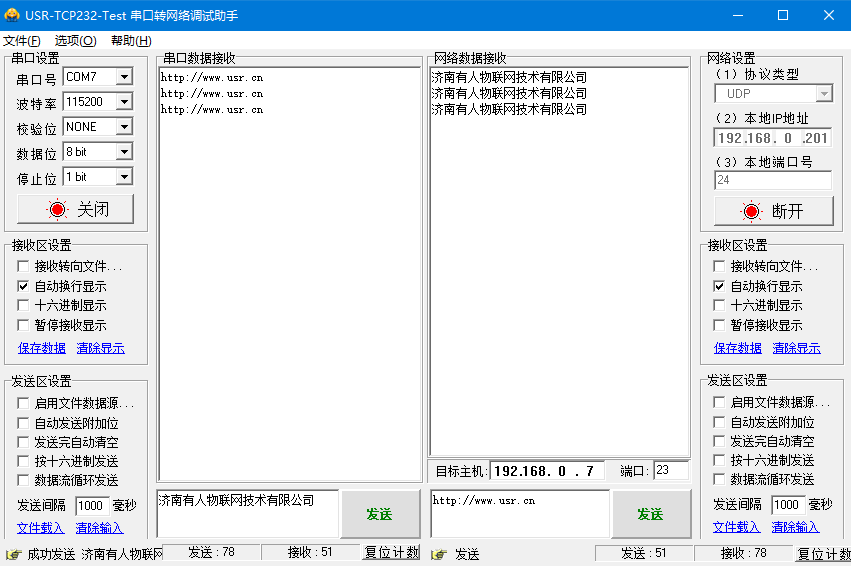

N540 RS485串口做UDP client，电脑下载的串口网络助手，左侧用COM口打开，串口参数和RS485串口参数保持一致，波特率、数据位、停止位、校验位。右侧用UDP打开，本地IP填电脑的IP，本地端口填电脑的端口24。目标主机填N540的IP，端口填23。
保存设置，重启模块。
