USR-DR302连接远程服务器

2020-05-25

分享到:
{}

一、实现功能:实现数据的远程监控

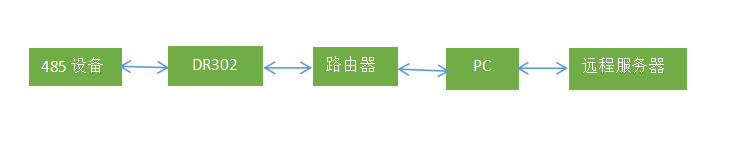

二、数据流向:



三、所需资料:

1、DR302说明书:https://www.usr.cn/Down/USR-DR302_V1.0.2.pdf

2、DR302软件设计手册:https://www.usr.cn/Down/USR-DR302_software_V1.0.2.pdf

3、DR302设置软件:https://www.usr.cn/Download/257.html

4、串口调试助手:https://www.usr.cn/Download/27.html

四、测试

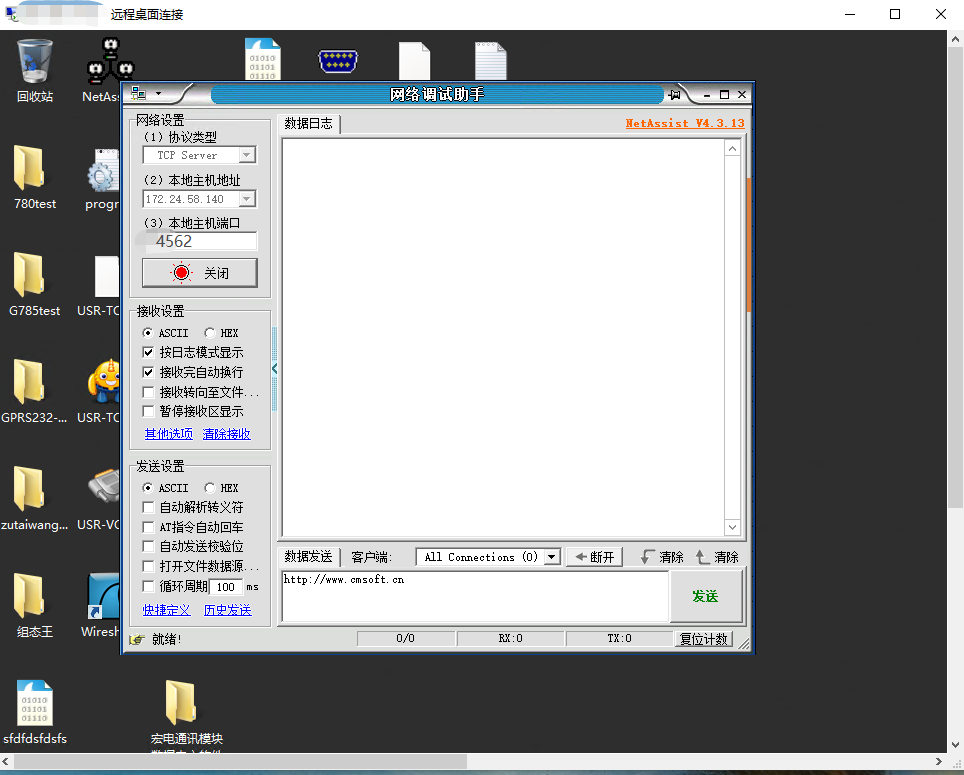

1、端打开一个网络调试助手,设置成TCP server可随意设置,只要不是特殊端口或重复端口就可以(以4562为例),点击开始监听。



2、将302(USR-DR302,简称 302)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 302 的网口和PC的网口相连接,后面设置完成后通过网线将302的网口接到路由器LAN口上面,给设备供网。检测硬件连接无错误后,接入我们配送的电源适配器,给 302 供电。

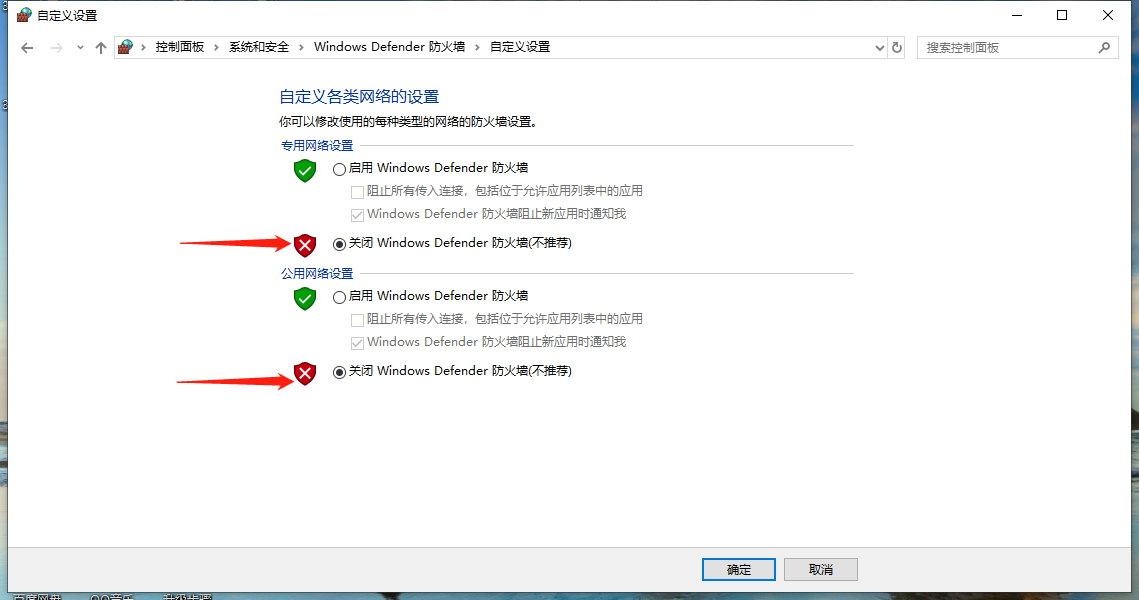

3、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

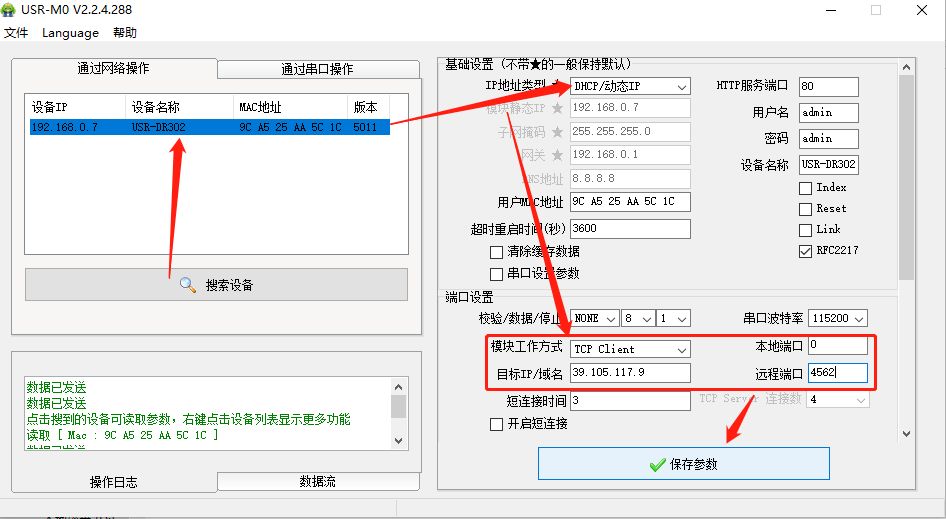

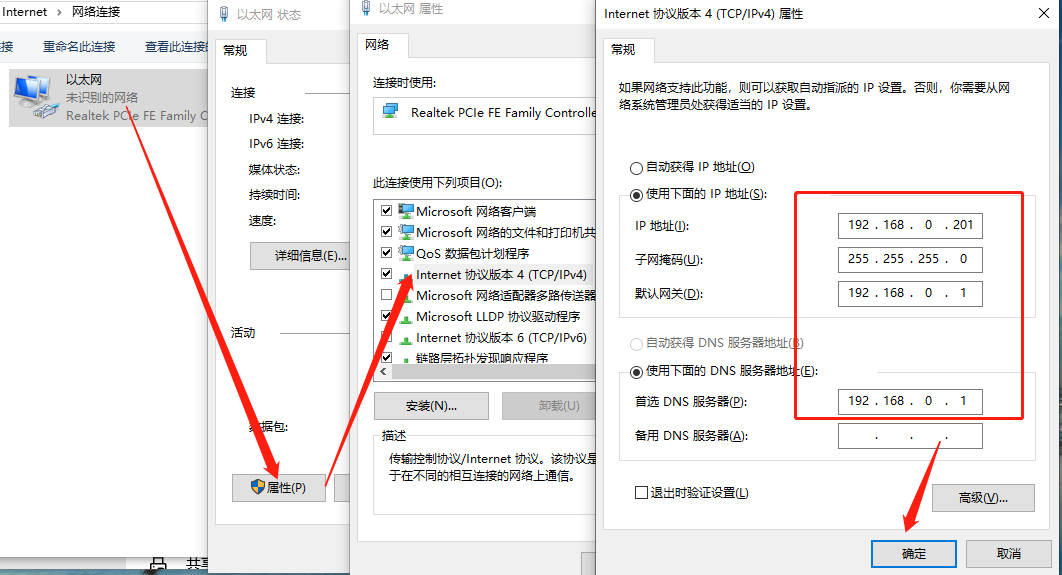

4、打开302的设置软件,此时302和电脑网口通过网线直连,电脑设置成静态IP。

A. 点击搜索设备;

B. 点击搜索到的设备;

C. IP地址类型设置成DHCP;

D. 工作方式选择TCP Client,目标ip:自己的公网IP服务器,远程端口号:4562(在服务器端自己设置的端口);

E. 设置完成后点击保存参数;

设置完成后将302的网口通过网线连接到路由器上面,给设备供网,时其可以连接到自己的公网IP服务器上面。

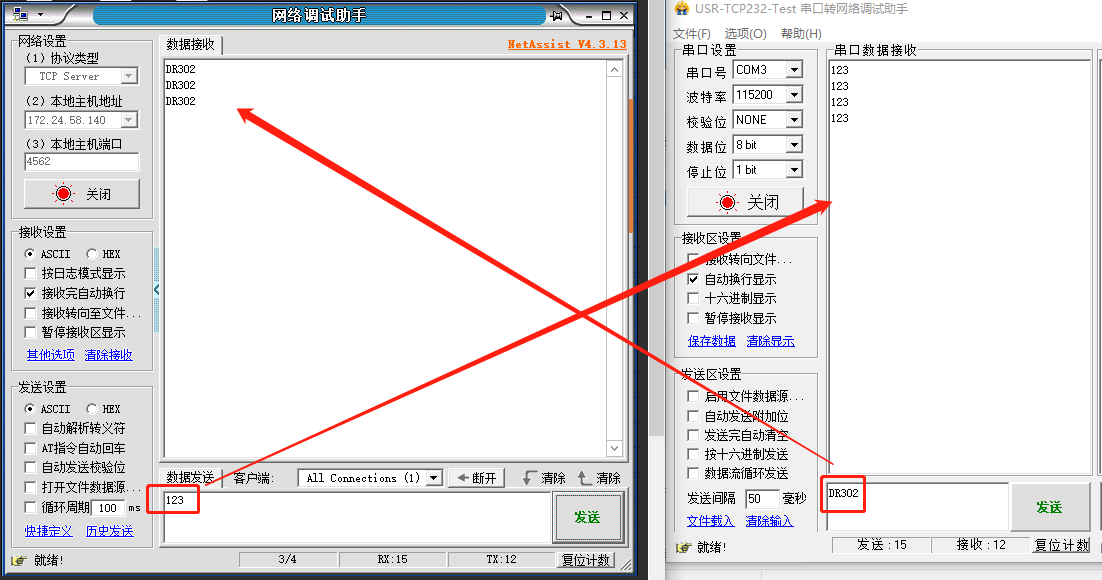

5、打开串口》调试助手,串口参数和DR302的串口参数保持一致,打开串口,即可和服务器建立通信。



DR302基本测试案例:https://www.usr.cn/Faq/641.html
