USR-DR301 连接远程服务器通信测试
2020-05-25


一、实现功能:实现数据的远程监控

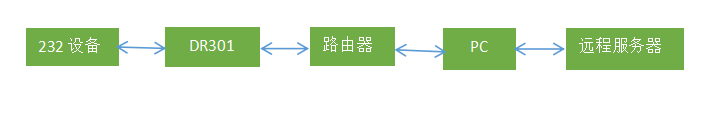

二、数据流向:



三、需要的资料:

1、DR301说明书:http://www.usr.cn/Down/USR-DR301_V1.0.1.pdf

2、DR301软件设计手册:http://www.usr.cn/Down/USR-DR301_software_V1.0.1.pdf

3、DR301设置软件:http://www.usr.cn/Download/257.html

4、串口调试助手:http://www.usr.cn/Download/27.html

四、测试

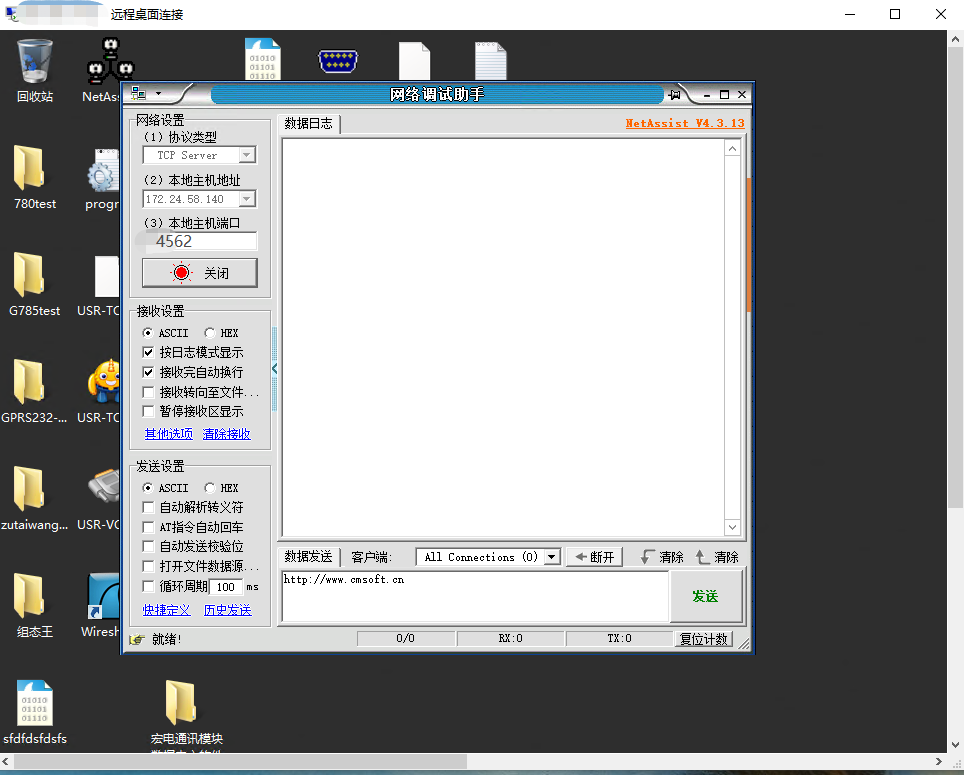

l1、l先在服务器端打开一个网络调试助手,设置成lTCP serverl,l本地端口号l可随意设置,只要不是特殊端口或重复端口就可以(以4562为例l)l,l点击l开始监听l。



2、将301(USR-DR301,简称 301)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 301 的网口和PC的网口相连接,后面设置完成后通过网线将301的网口接到路由器LAN口上面,给设备供网。检测硬件连接无错误后,接入我们配送的电源适配器,给 301 供电。

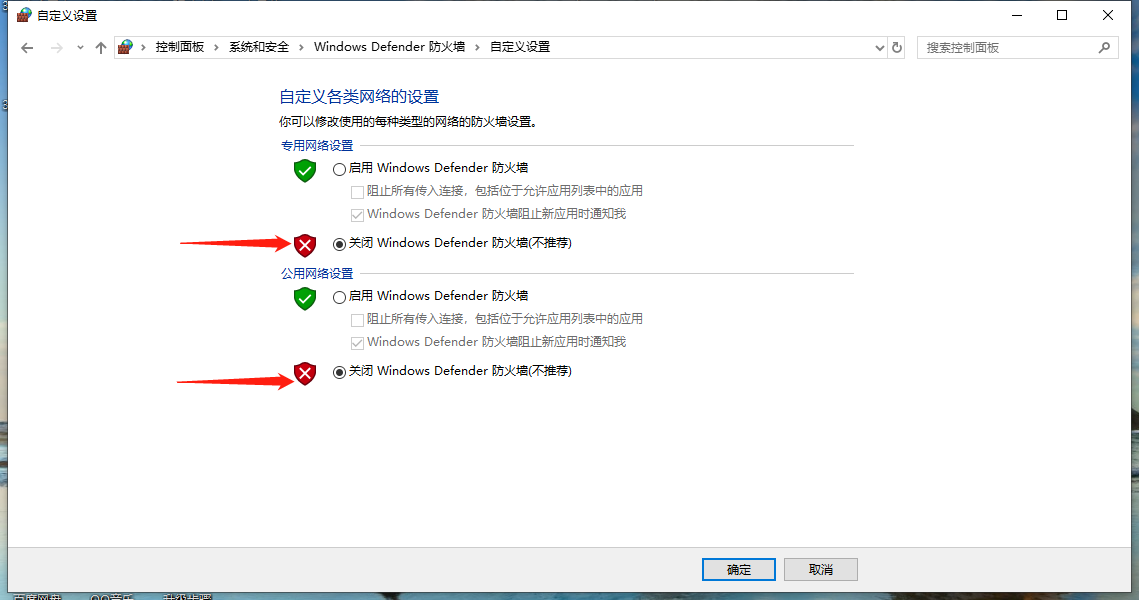

3、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

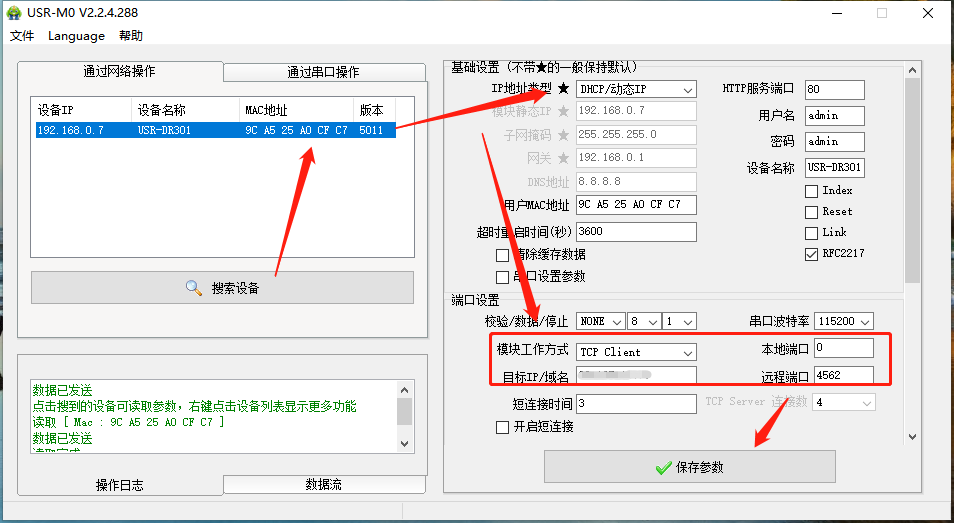

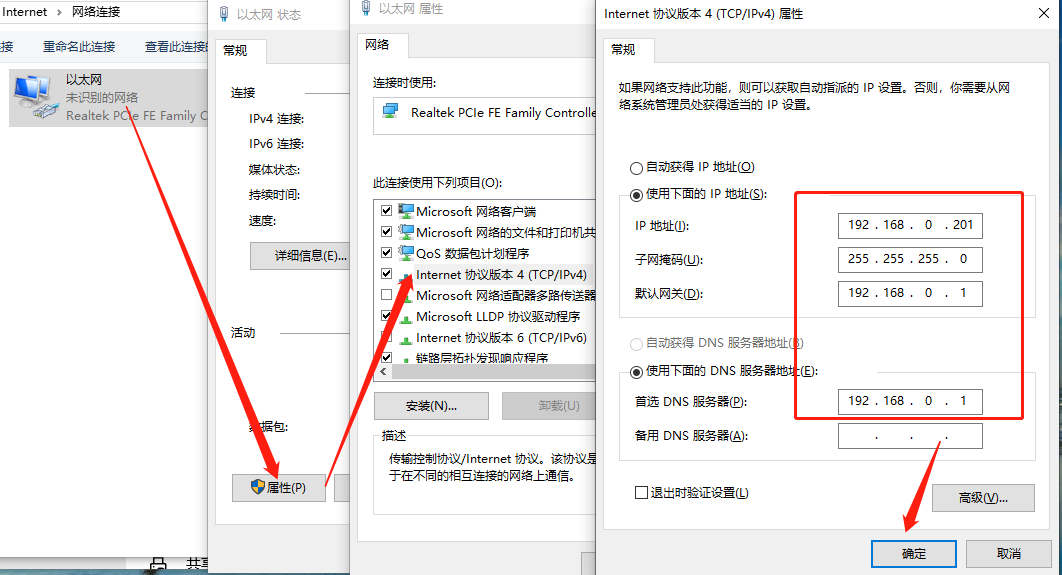

4、打开301的设置软件,此时301和电脑网口通过网线直连,电脑设置成静态IP。

A. 点击搜索设备;

B. 点击搜索到的设备;

C. IP地址类型设置成DHCP;

D. 工作方式选择TCP Client,目标ip:自己的公网IP服务器,远程端口号:4562(在服务器端自己设置的端口);

E. 设置完成后点击保存参数;

设置完成后将301的网口通过网线连接到路由器上面,给设备供网,时其可以连接到自己的公网IP服务器上面。

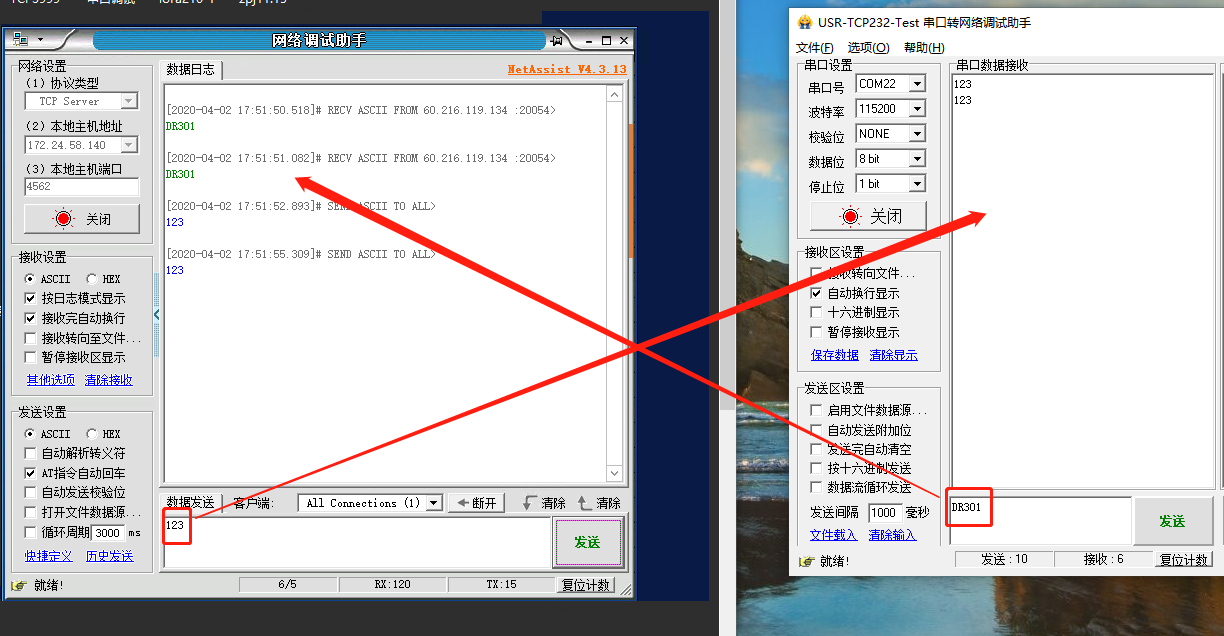

5、打开串口调试助手,填写串口参数和DR301的串口参数并保持一致,打开串口,即可和服务器建立通信。



DR301基本测试案例:http://www.usr.cn/Faq/639.html
