串口服务器USR-DR302与虚拟串口进行一对一通信

2020-04-13

分享到:
{}

  一、实物接线

  串口服务器DR302网线直连电脑,串口线直连电脑

  二、串口服务器302测试说明

  本测试是模块默认设置连接电脑测试通信

  三、串口服务器302测试目的

  测试模块与虚拟串口间的数据透传

  四、要下载的软件

  说明书:http://www.usr.cn/Download/887.html

  软件设计手册:http://www.usr.cn/Download/888.html

  设置软件:http://www.usr.cn/Download/257.html

  串口调试助手:http://www.usr.cn/Download/27.html

  虚拟串口软件:http://www.usr.cn/Download/31.html

  五、设备默认参数

项目

内容

用户名

admin

密码

admin

IP地址

192.168.0.7

子网掩码

255.255.255.0

默认网关

192.168.0.1

默认的工作模式

TCP Client

默认目标端口

8234

默认本地端口

0

默认目标IP

192.168.0.201

串口波特率

115200

串口参数

None/8/1

  六、测试

  1、将302(USR-DR302,简称 302)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 302 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 302 供电。

  2、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

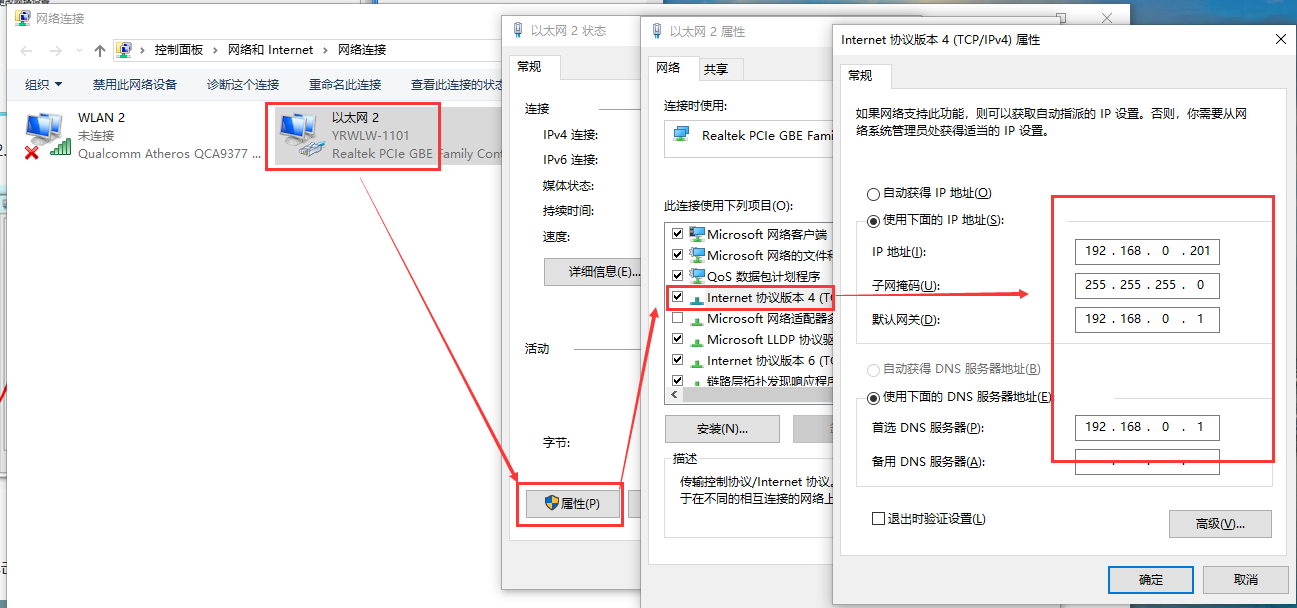

  3、给电脑设置静态IP,设置成302默认连接的 IP:192.168.0.201

  4、打开设置软件

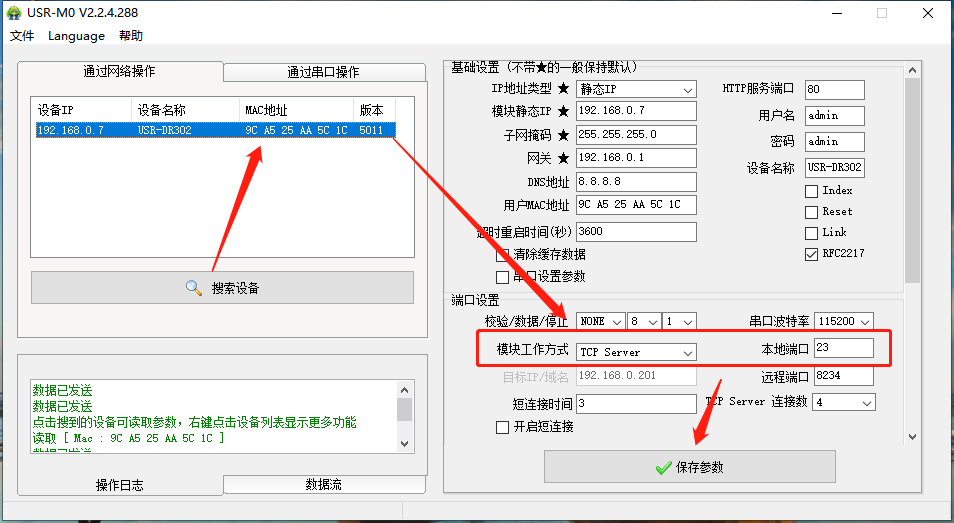

  点击“搜索设备”当搜索列表中出现302的设备后,单击搜索到的设备,查看其配置信息,协议类型选择TCP Server,本地端口可随意设置,只要不是特殊端口或重复端口即可,本例以23为例。设置完成后重启设备,参数需要重启生效。

  一对一数据通信



  5、打开虚拟串口软件

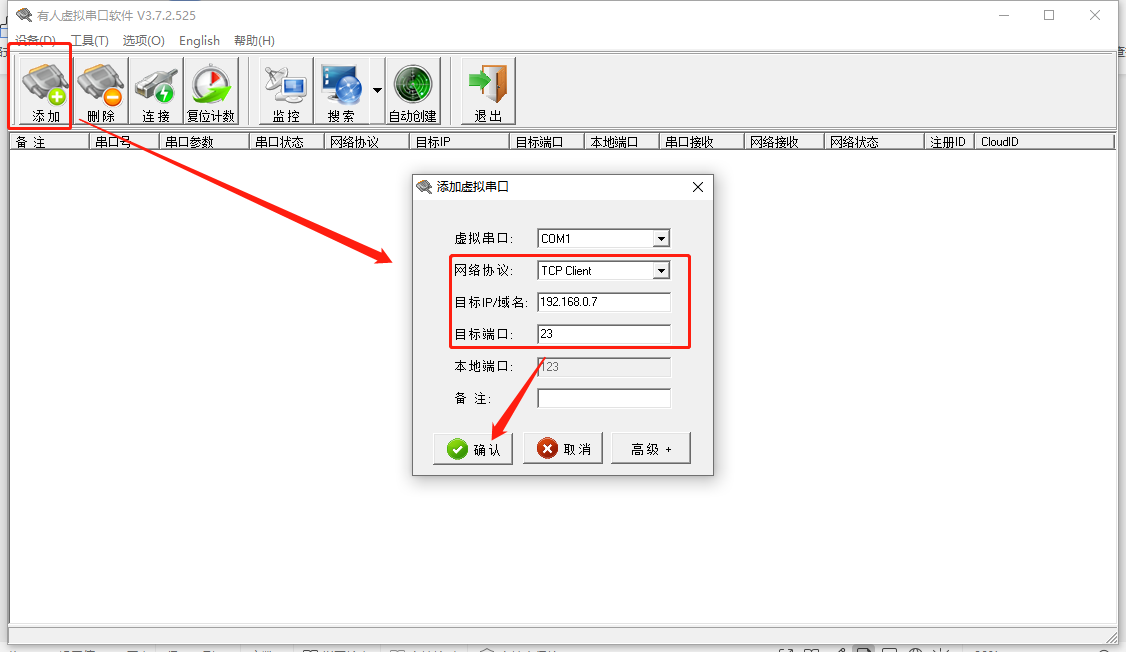

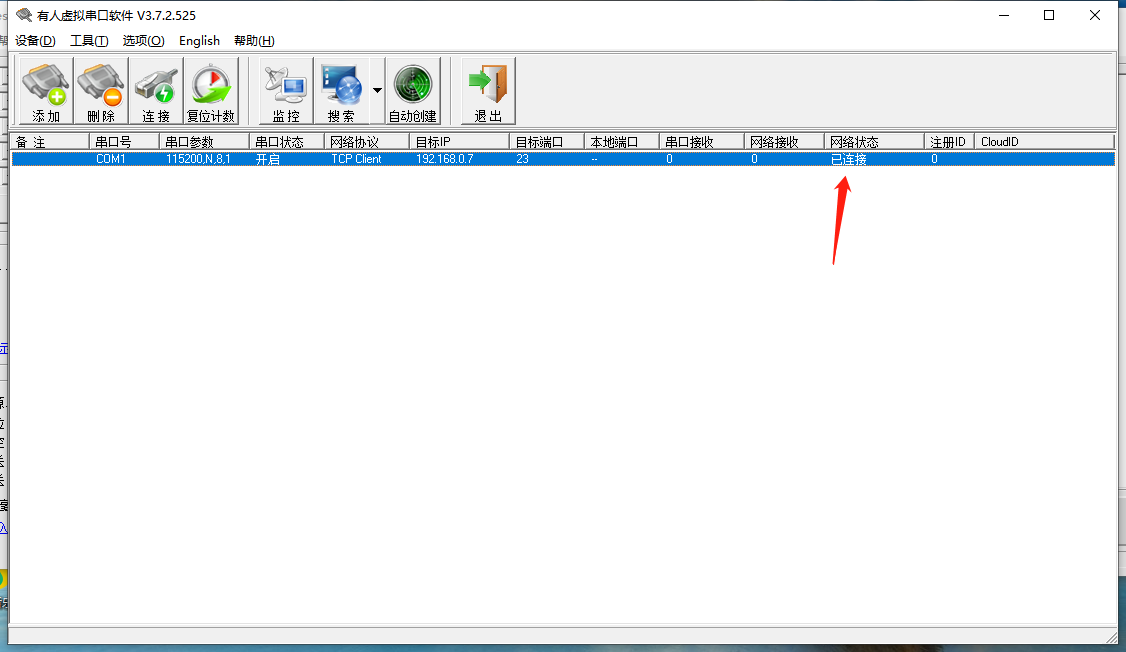

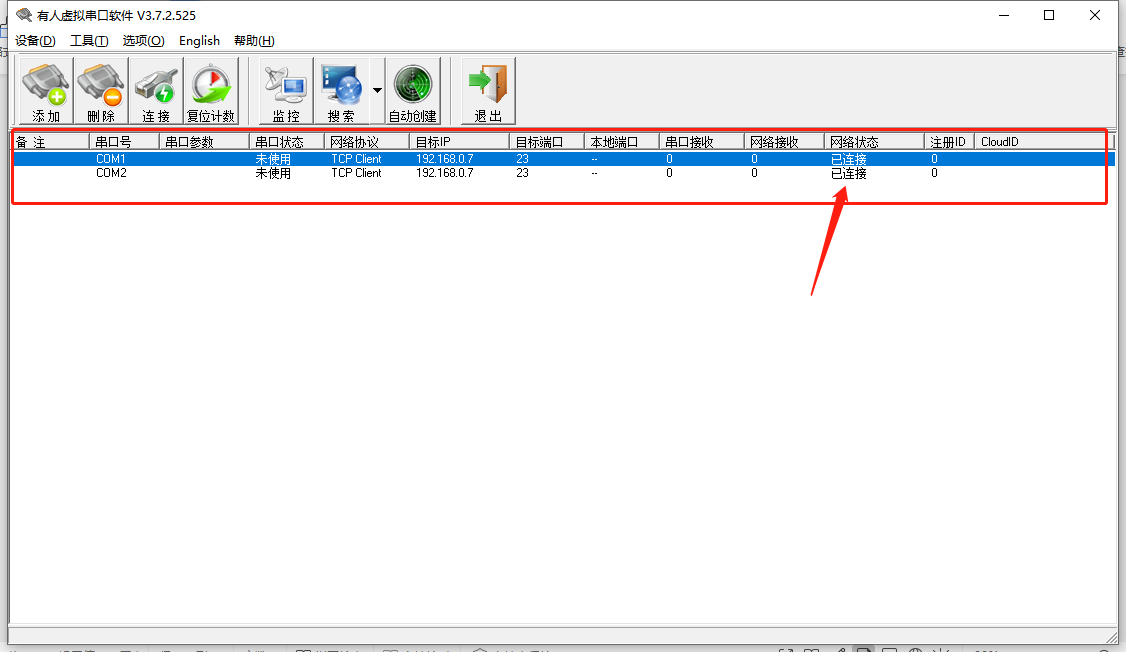

  点击“添加”,添加一个新的虚拟串口COM1,协议类型选择TCP Client,目标IP为302的默认IP:192.168.0.7,目标端口为302的本地端口:23,填写完成后点击确定。可以看到新添加的虚拟串口显示已连接。





  6、打开串口调试助手

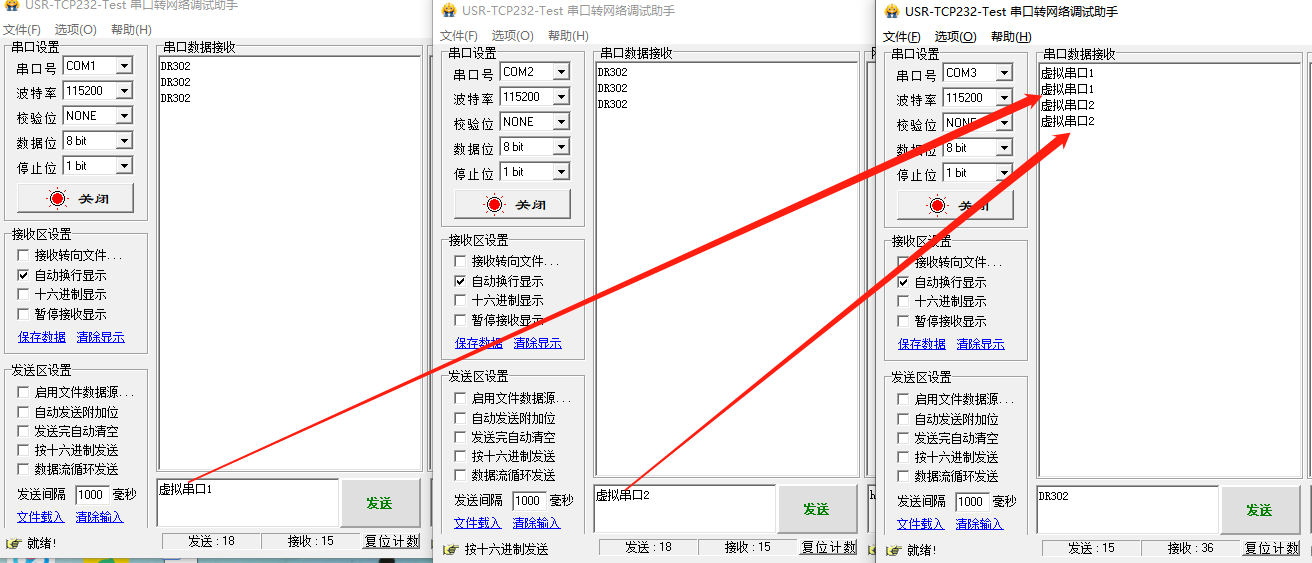

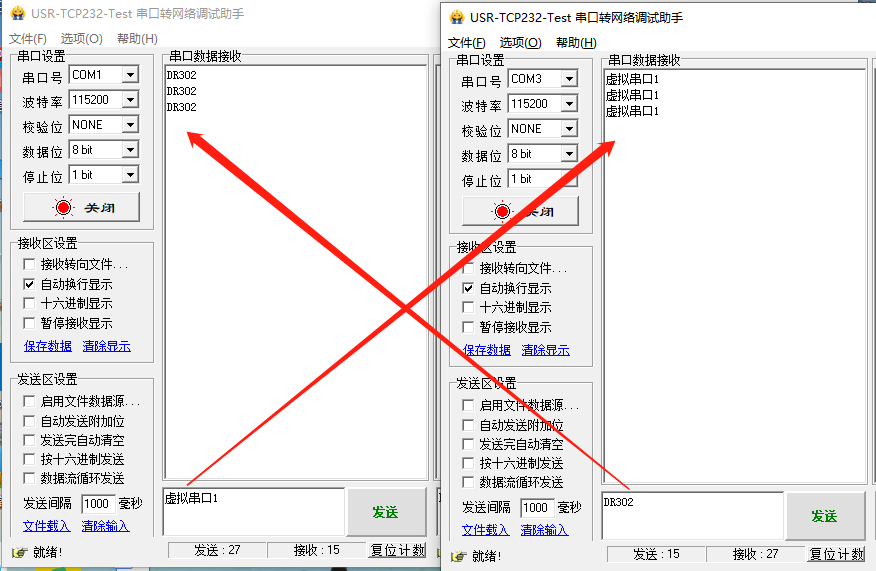

  打开两个串口调试助手,分别选择正确的串口以及串口参数,互发数据,可以分别看到数据的接收。

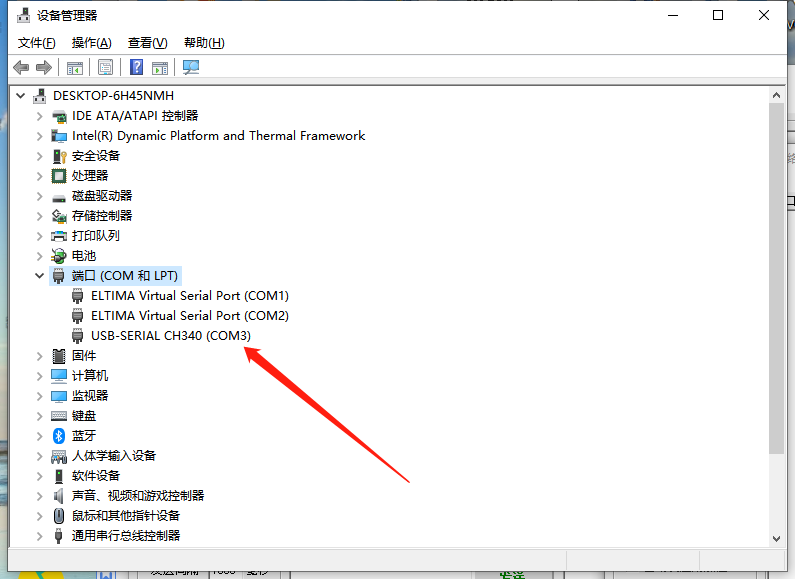

  302的与电脑直连识别出来的串口可以在“设备管理器-端口”进行查看。如果没有识别到,在官网下载485驱动,下载下来成功安装就可以了。

  485驱动:http://www.usr.cn/Download/220.html





  下面演示与虚拟串口一对多通信

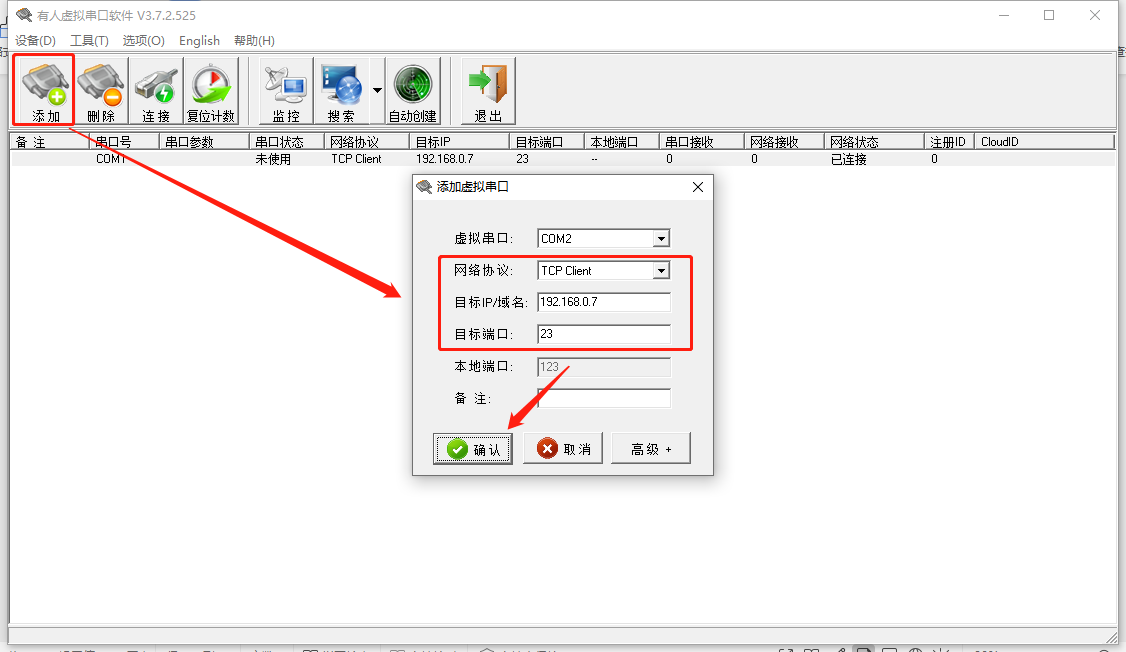

  7、打开虚拟串口软件,点击“添加”,添加一个新的虚拟串口COM2,协议类型选择TCP Client,目标IP为302的默认IP:192.168.0.7,目标端口为302的本地端口:23,填写完成后点击确定。可以看到新添加的虚拟串口显示已连接。





  8、打开串口调试助手

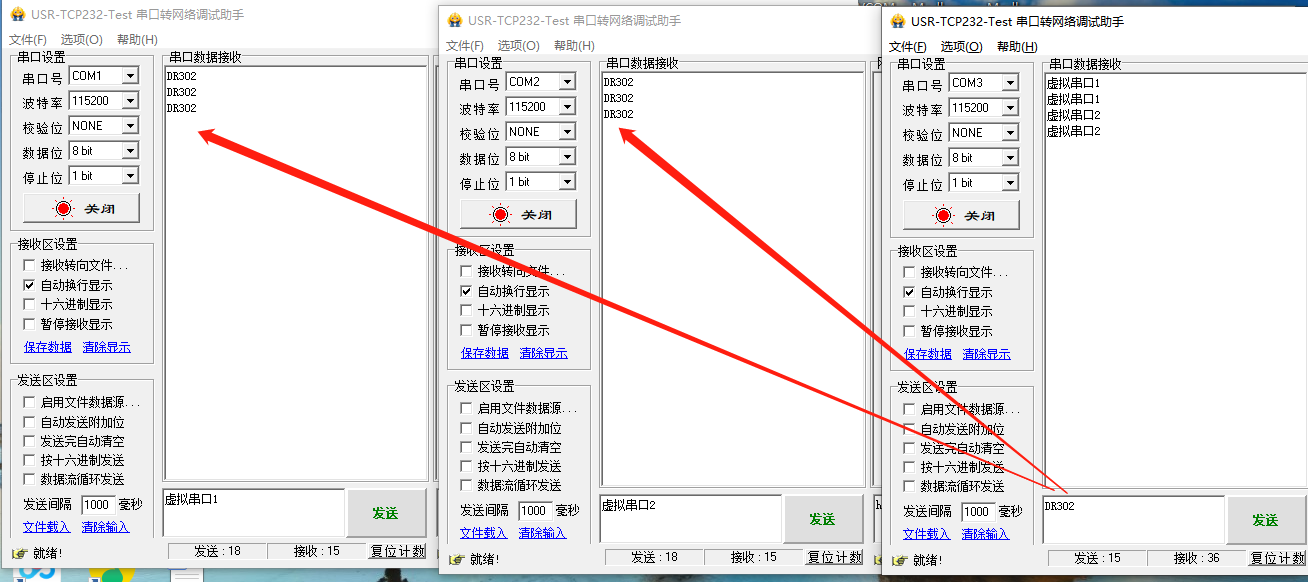

  打开三个串口调试助手,分别选择正确的串口以及串口参数,互发数据,可以分别看到数据的接收。







DR302基本测试案例:http://www.usr.cn/Faq/641.html
