串口服务器DR302使用HTTP POST方式向网页服务器提交数据

2020-04-13

分享到:
{}

  一、简介

  HTTPD_Client主要应用于网页服务器,串口服务器发送的数据,可以透传到网页服务器接收。网页服务器返回数据给串口服务器的串口。用于监控串口设备。

  二、实现功能

  实现单片机或者串口设备发送数据,通过串口服务器,可以直接发送到网页服务器上,网页服务器可以接收数据,对数据进行判断存储等操作,web服务器根据串口设备请求数据,反馈相应的控制指令。

  三、解决问题

  串口服务器一般透明传输数据是通过TCP或者UDP协议,以socket通讯的方式与服务器建立链接,目前有许多控制和管理设备的方式不是通过SOCKET通讯,是通过web网页管理和控制串口设备,只需要用户可以上网,通过浏览器即可控制和查询串口设备的数据状态等信息。

  四、实物连接



  五、所需资料

  1、DR302说明书:http://www.usr.cn/Download/887.html

  2、DR302软件设计手册:http://www.usr.cn/Download/888.html

  3、DR302设置软件:http://www.usr.cn/Download/257.html

  4、串口调试助手:http://www.usr.cn/Download/27.html

  六、测试

  1、将302(USR-DR302,简称 302)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 302 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 302 供电。

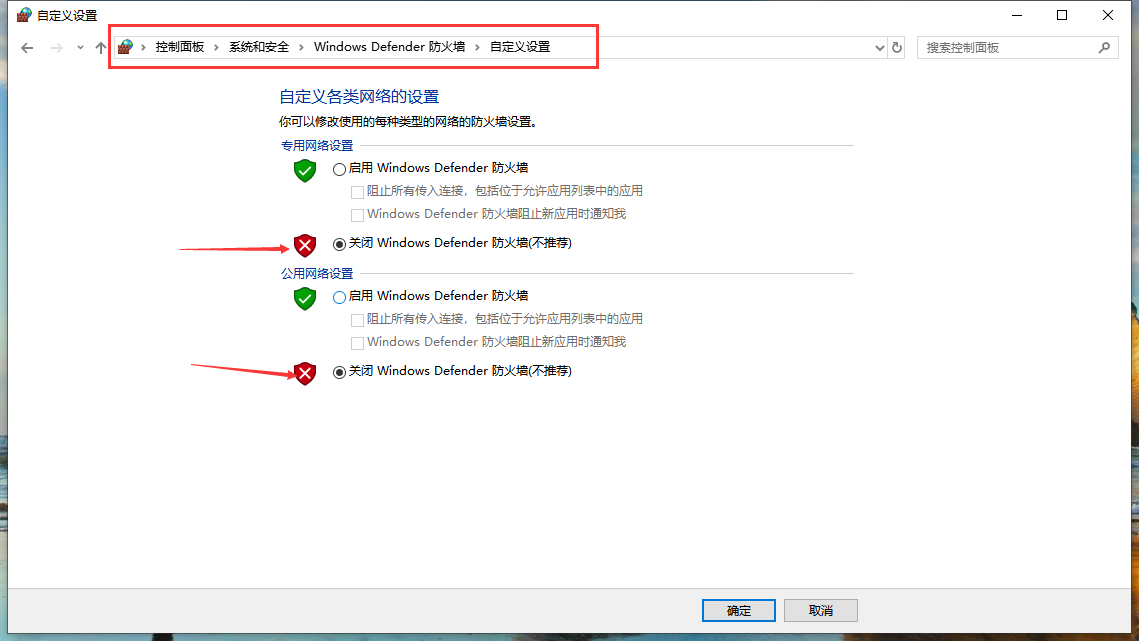

  2、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

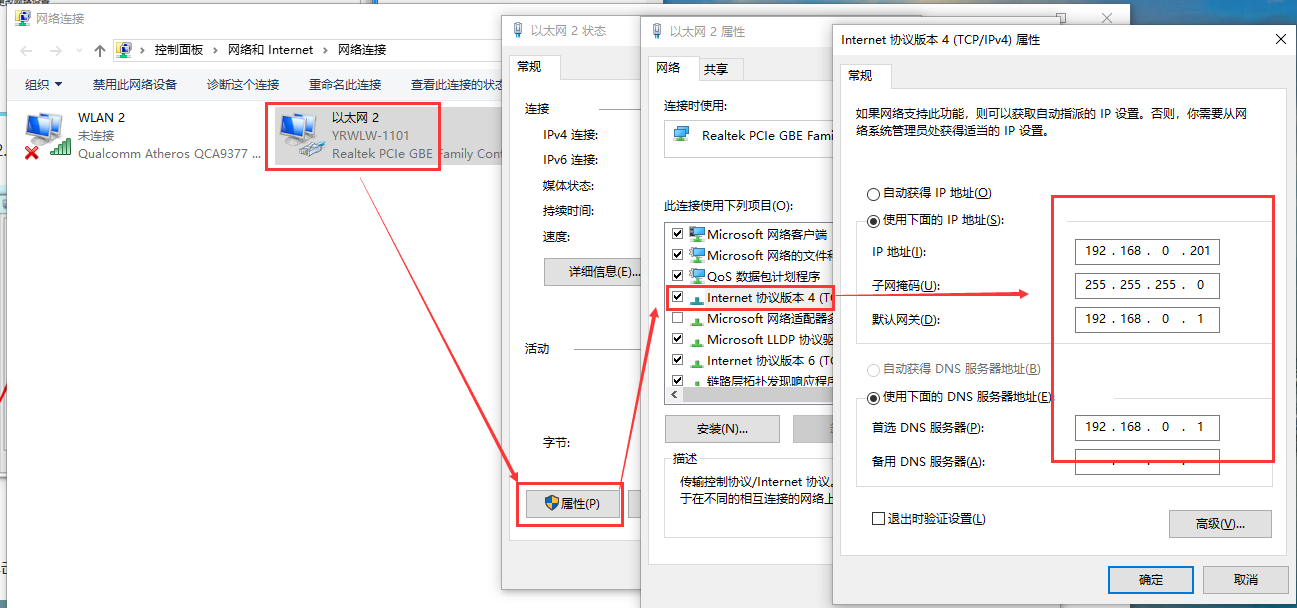

  3、给电脑设置静态IP,设置成302默认连接的 IP:192.168.0.201




  4、打开设置软

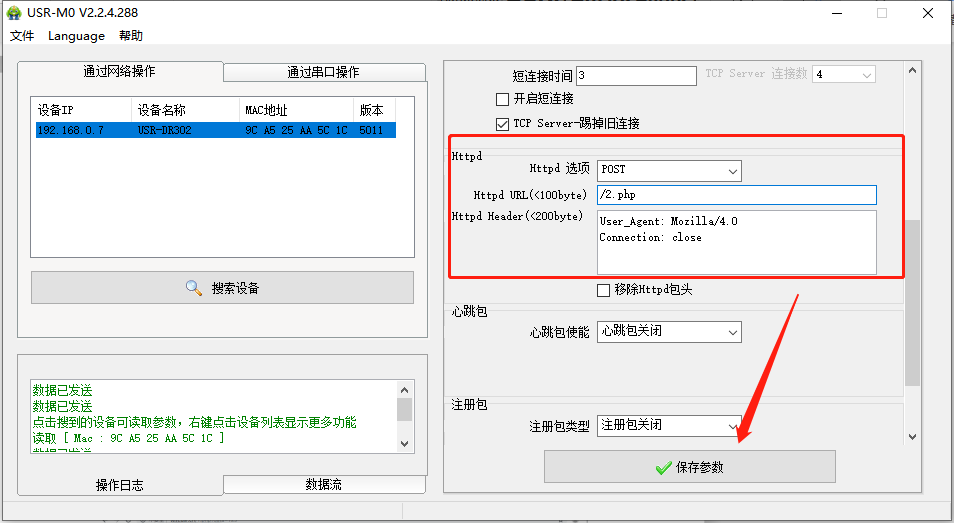

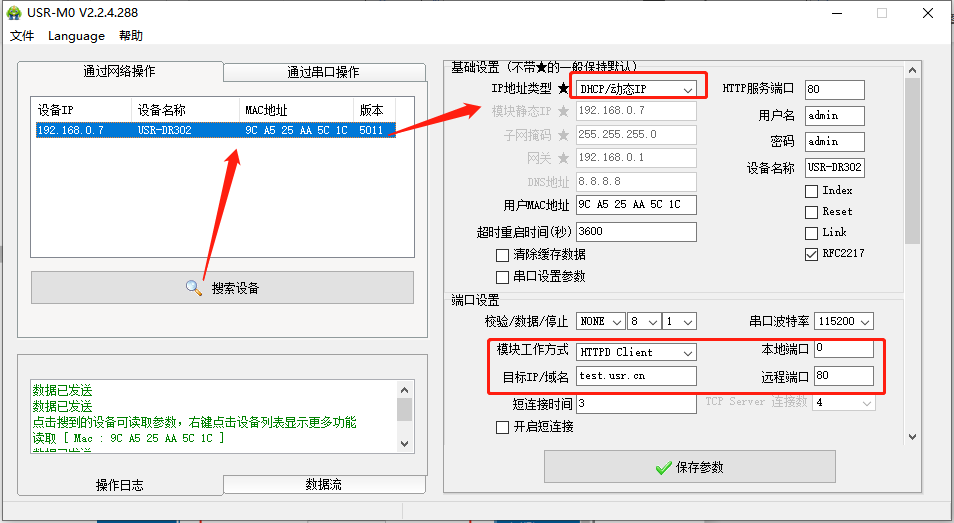

  点击“搜索设备”当搜索列表中出现302的设备后,单击搜索到的设备,IP设置为DHCP,模块设置为Httpd Client模式,请求方式POST,URL为/2.php,设置服务器地址test.usr.cn,端口80,设置并保存所有参数,重启模块。(本说明文档使用为有人测试服务器)

  5、网线连接路由器的LAN口和302的网口,将电脑设置的静态IP改为自动获取,保证302正常联网。

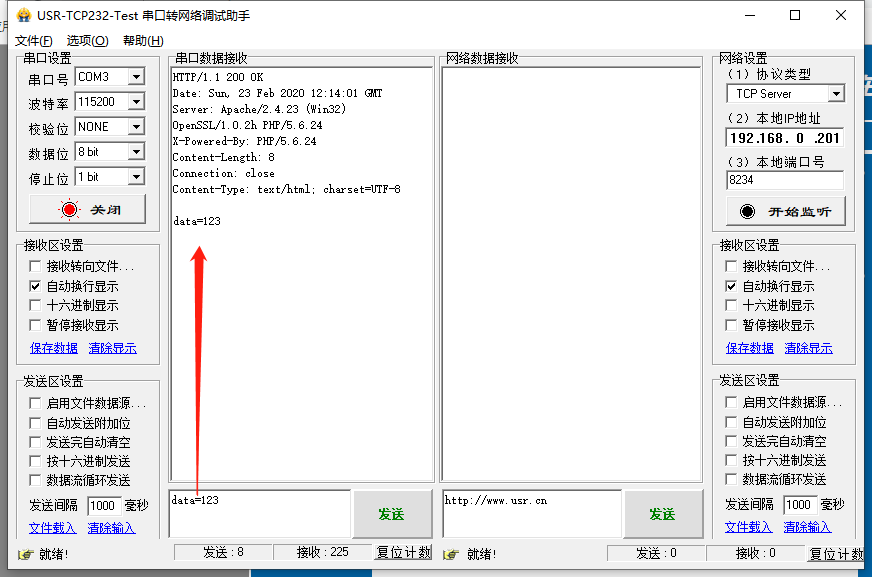

  以下通过设置软件和网页两种方式。有两种结果,一种是没有移除包头,一种是移除了包头。

  设置软件:

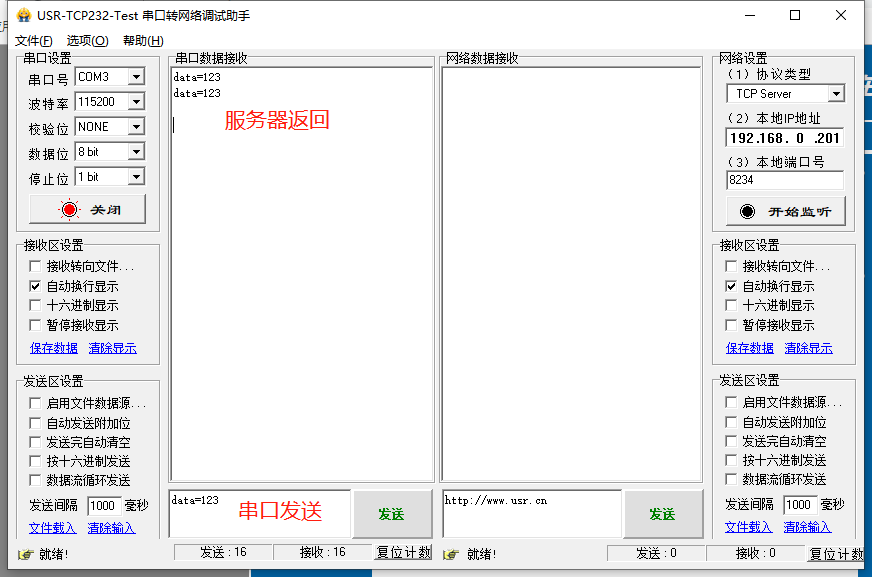

  6、打开串口调试助手

  打开正确的串口以及串口参数,本例串口参数是302的默认参数:115200,N,8,1

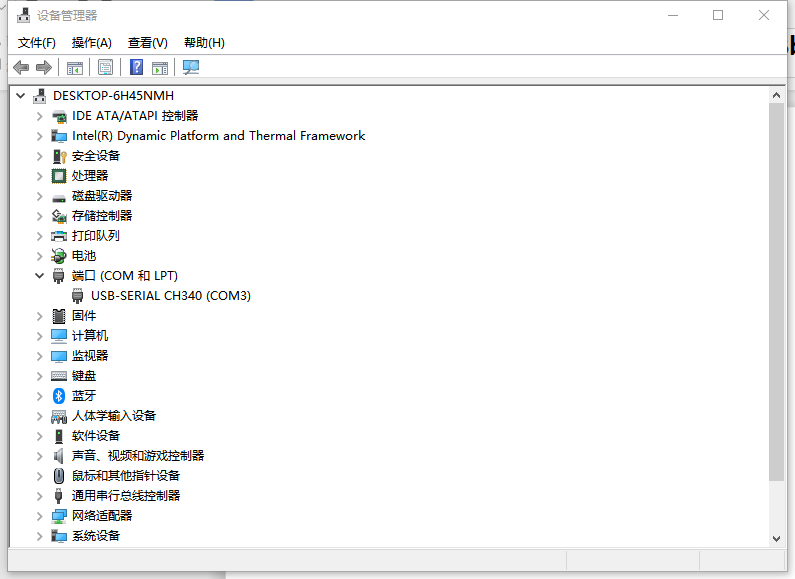

  串口号可以在“设备管理器-端口”处查看。

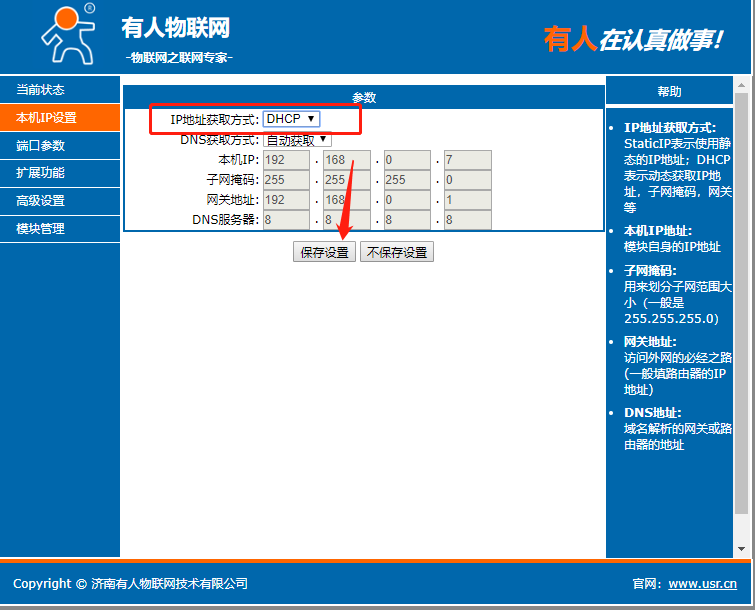

  网页设置:结果同设置软件(设置完成后记得重启设备,因为参数是需要重启才能生效的)











DR302基本测试案例:http://www.usr.cn/Faq/641.html
