WIFI模块USR-WIFI232-B2 MODBUS RTU转MODBUS TCP测试步骤

2020-06-13

分享到:
{}

  1、资料下载:

  https://www.usr.cn/Search/getList/keyword/USR-WIFI232-B2/

  USR-WIFI232-B2 资料

  https://www.usr.cn/Download/356.html

  软件设计手册

  https://www.usr.cn/Download/354.html

  说明书

  https://www.usr.cn/Download/355.html

  硬件设计手册

  https://www.usr.cn/Download/707.html

  串口AT指令配置软件下载链接

  https://www.usr.cn/Download/27.html

  USR-TCp232-Test有人网络调试助手软件下载链接(串口调试助手二合一) https://www.usr.cn/product/72.html

  USR-VCOM 虚拟串口软件下载链接

  请百度网上去下载MODBUS pOLL和MODBUS SLAVE 软件。

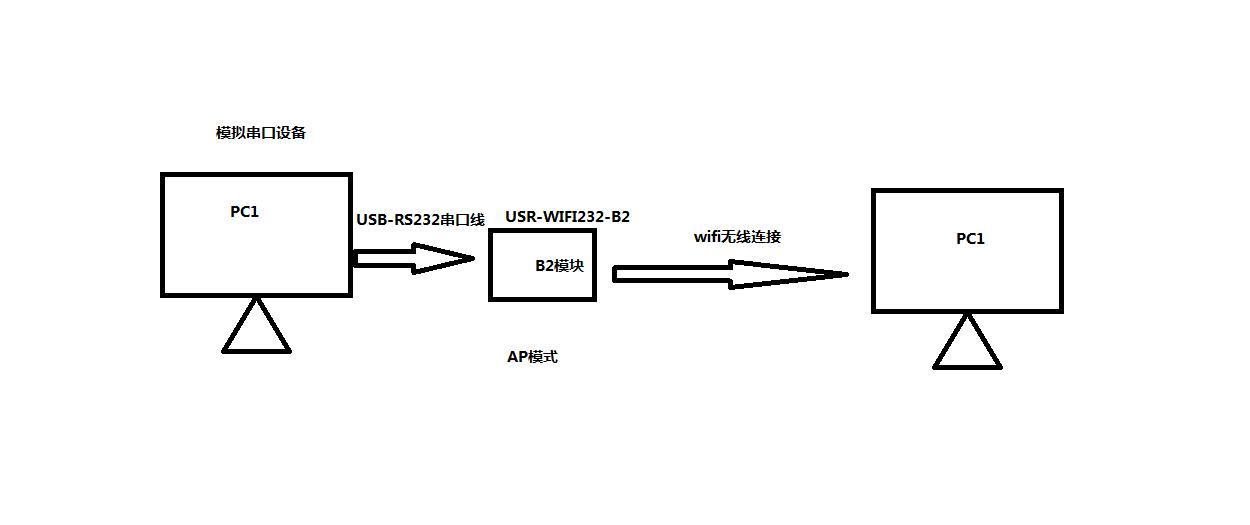

  连接框图

  2、准备工作:

  注意:在开始测试之前,一定要把电脑上的防火墙关闭,退出杀毒软件;在适配器设置中禁用本地网卡、VpN、虚拟机以及其他的网络设备。

  3、硬件连接:

  USR-WIFI232-B2可以使用我们公司的测试评估板,USR-WIFI232-2EV2

  https://www.usr.cn/product/44.html

  串口接USB-RS232串口线设置。

  备注:客户也可以将B2模块引出串口线,接USB-TTL串口线调试。

  4、无线连接:

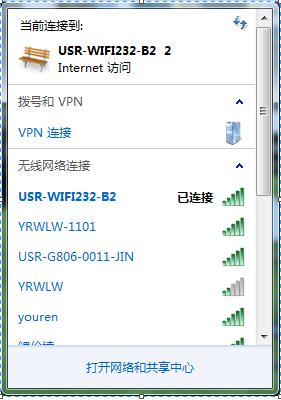

  USR-WIFI232-B2出厂默认是Ap模式,电脑无线网卡去搜索USR-WIFI232-B2的wifi。

  热点名称是产品名+下划线+MAC后4位。MAC可以用产品贴膜标签上看到。

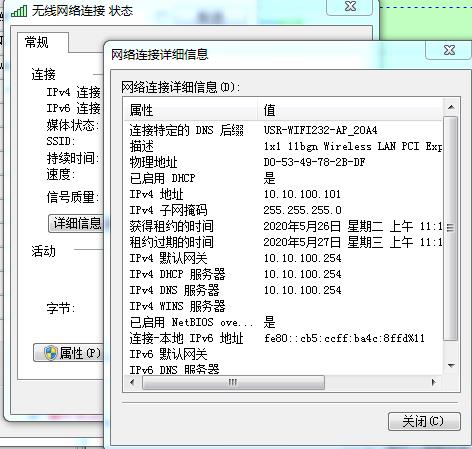

  可以通过无线网络连接,去查看状态,点击详细信息,就可以看到电脑连接USR-WIFI232-B2,电脑的Ip是10.10.100.101。

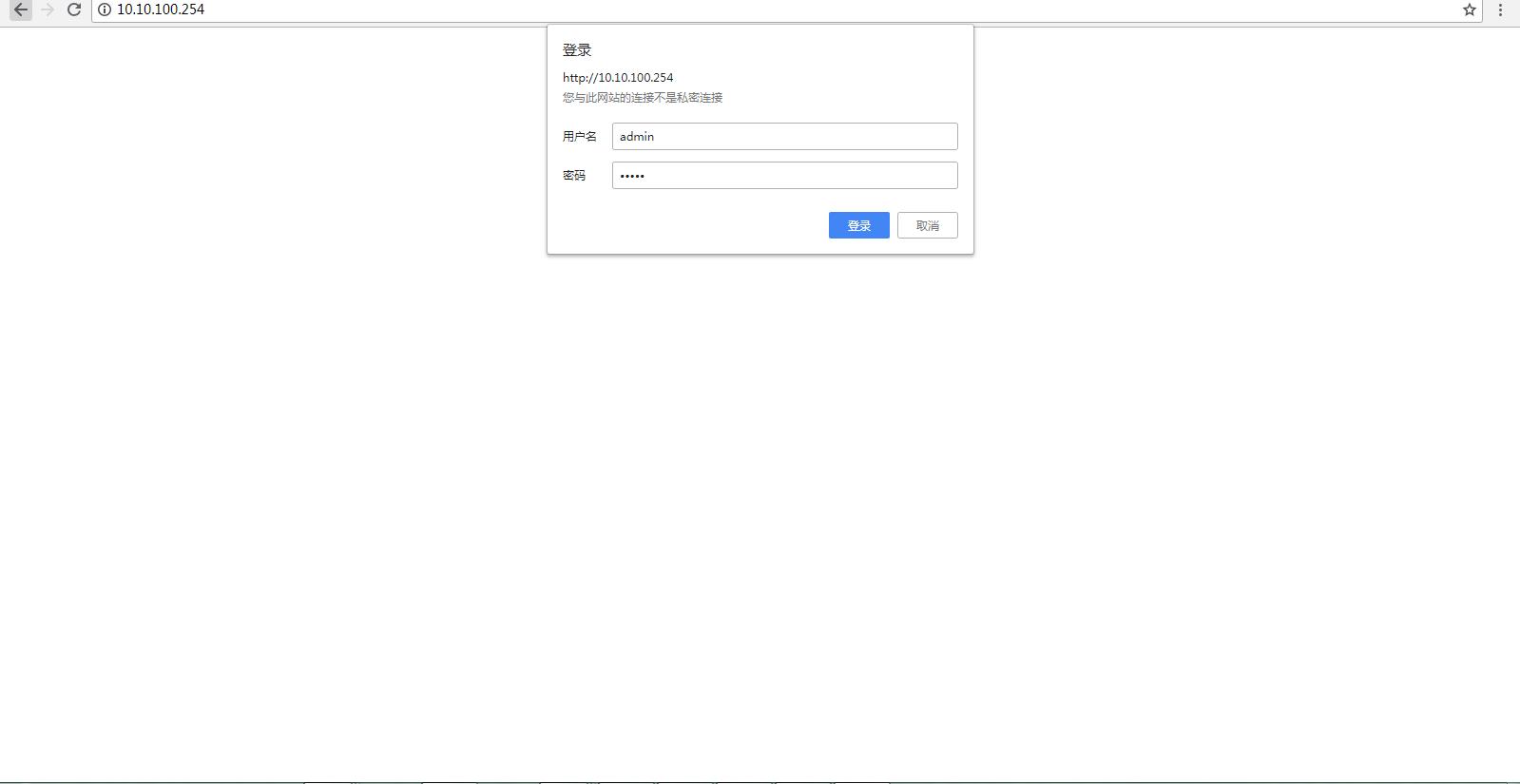

  USR-WIFI232-B2默认Ip是10.10.100.254,用这个Ip,在浏览器输入,进入USR-WIFI232-B2的内置网页,可以对B2模块进行参数查看和参数配置。登录用户名和密码都是admin。



  5、参数设置:

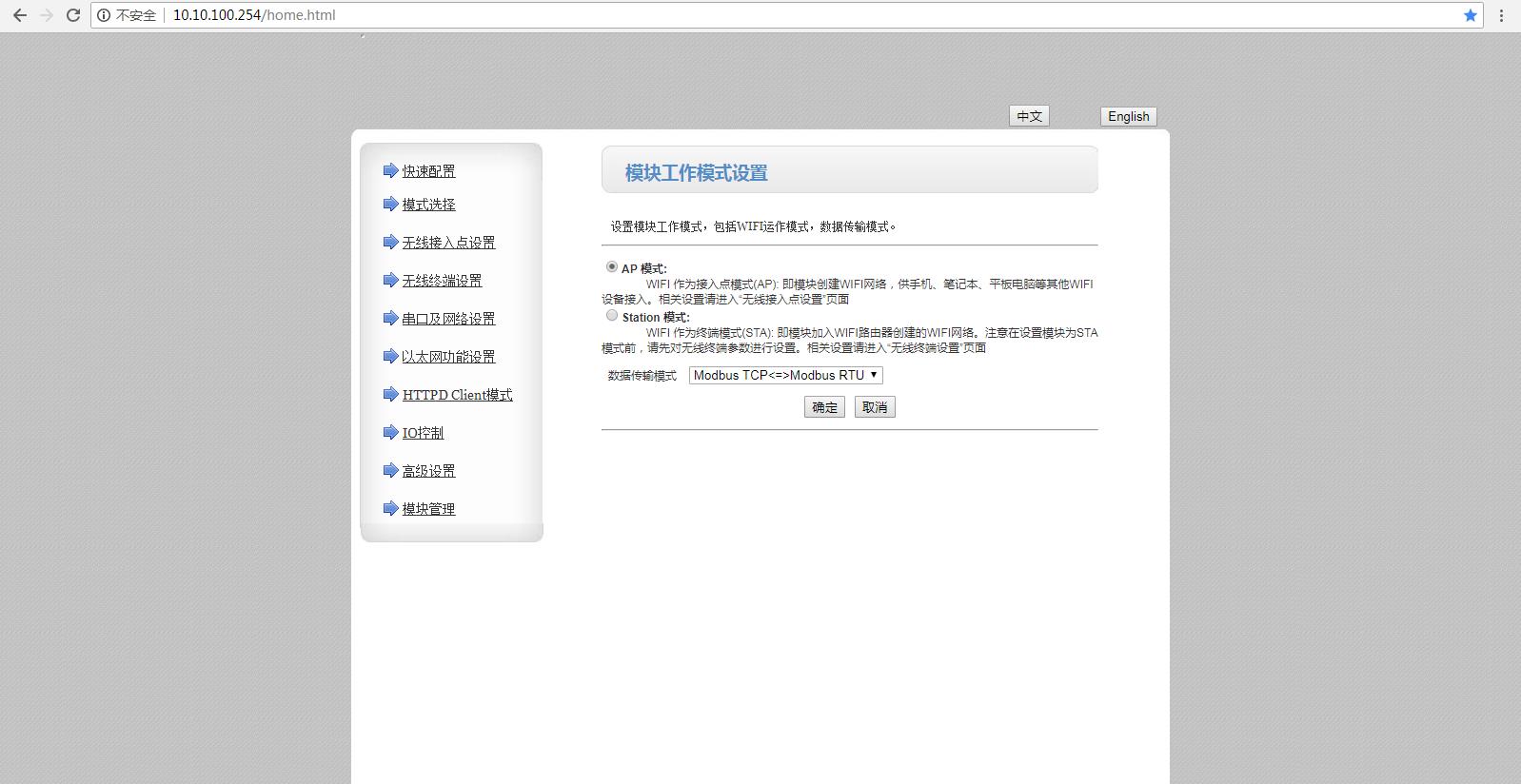

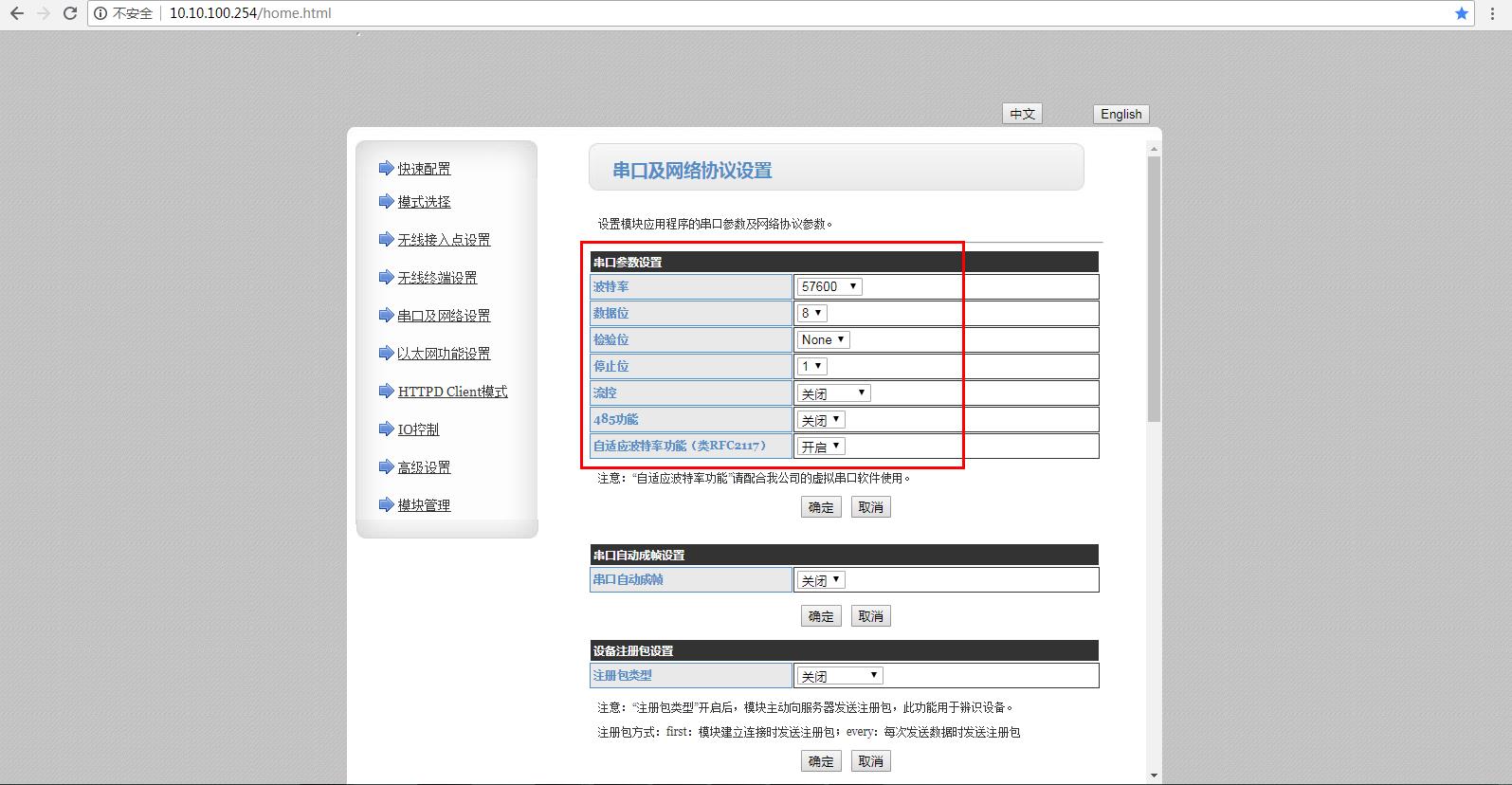

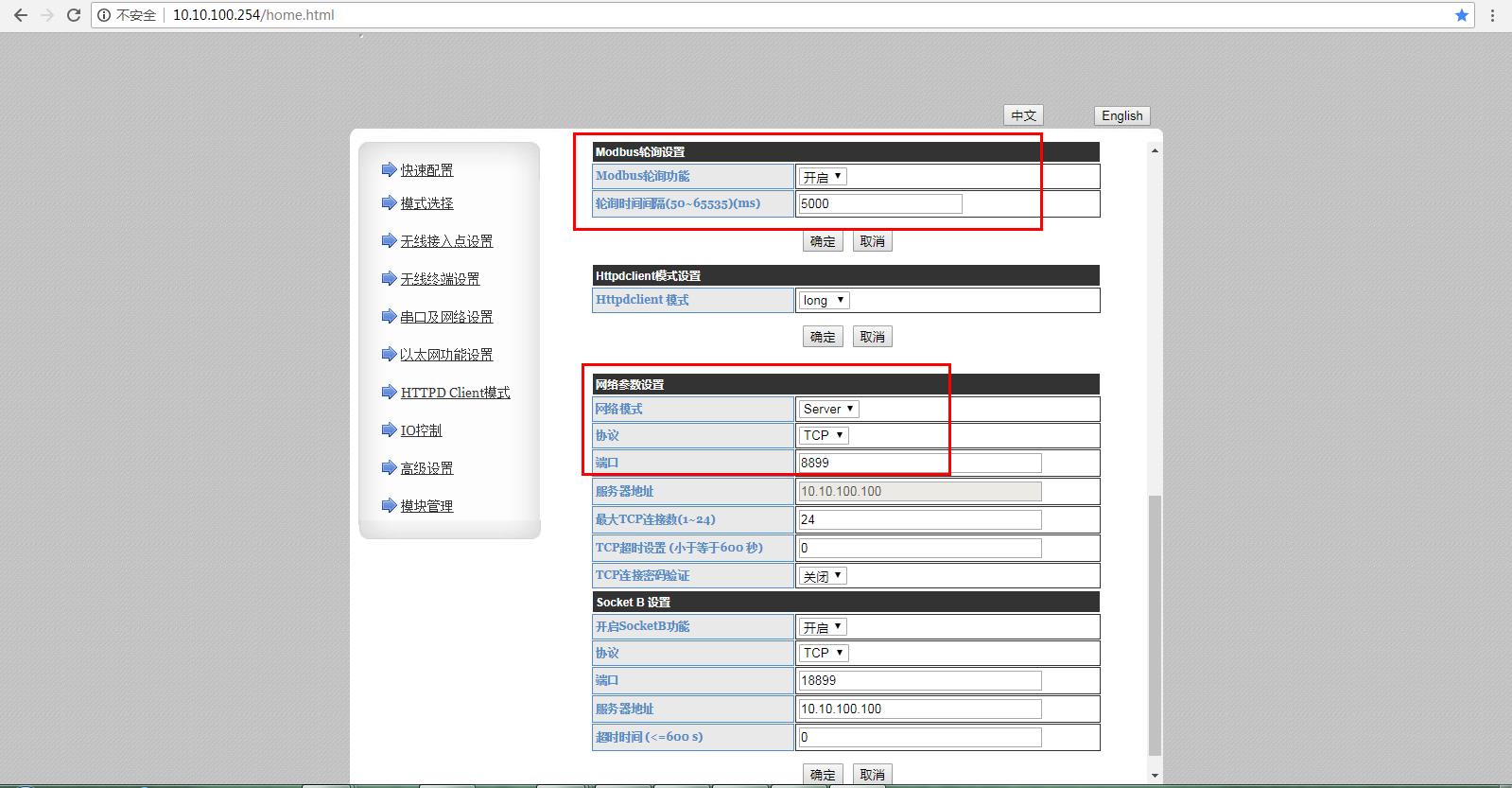

  网页上设置Ap模式,开启MODBUS TCp转MODBUS RTU模式。串口及网络设置,设置串口参数。MODBUS轮询设置开启,时间设置5000ms。网络模式设置TCp server,端口8899。

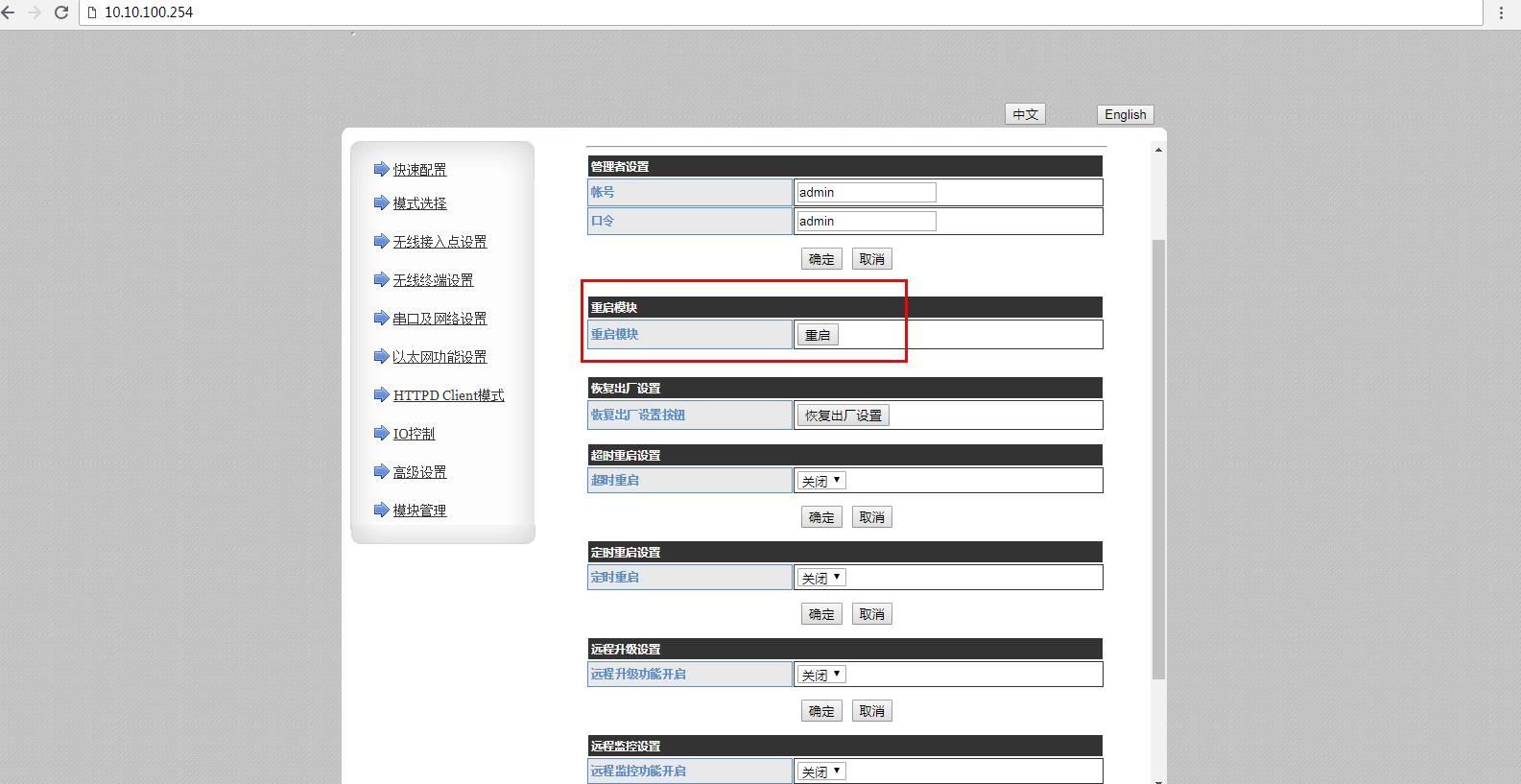

  网页设置完参数,重启模块。











  6、测试数据传输:

  USR-WIFI232-B2默认串口参数是57600,NONE,8,1

  将USB-RS232串口线接电脑USB口,在电脑上设备管理器中,查看USB-RS232线的串口号,是COM38。

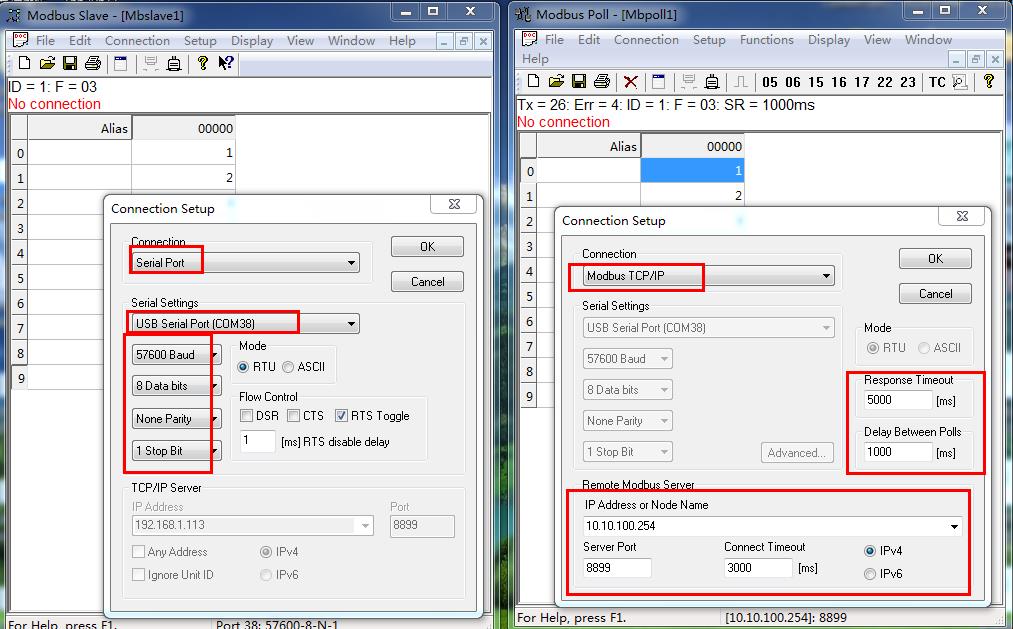

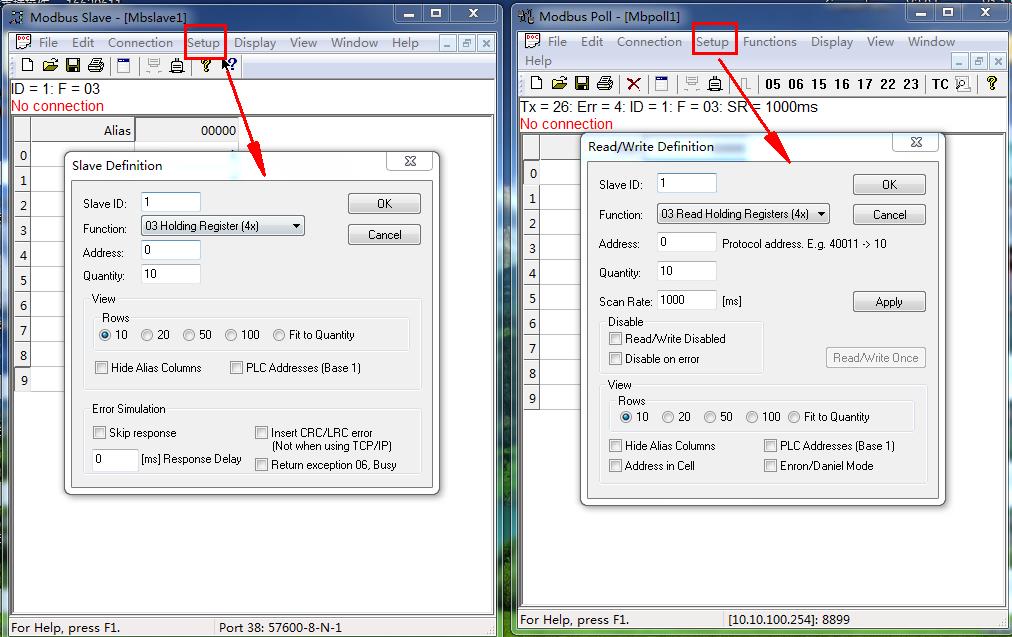

  打开MODBUS SLAVE软件,用COM38打开,串口参数和B2模块设置一致。

  设置设备ID 1,寄存器起始地址0(十进制),寄存器地址数量10。



  打开MODBUS pOLL软件,设置MODBUS TCp,Ip填B2模块的Ip 10.10.100.254,服务器的端口填8899。配置好3个时间参数。

  SLAVE ID设置为1。用03读功能码。寄存器起始地址0(十进制),寄存器地址数量10。

  点击连接。

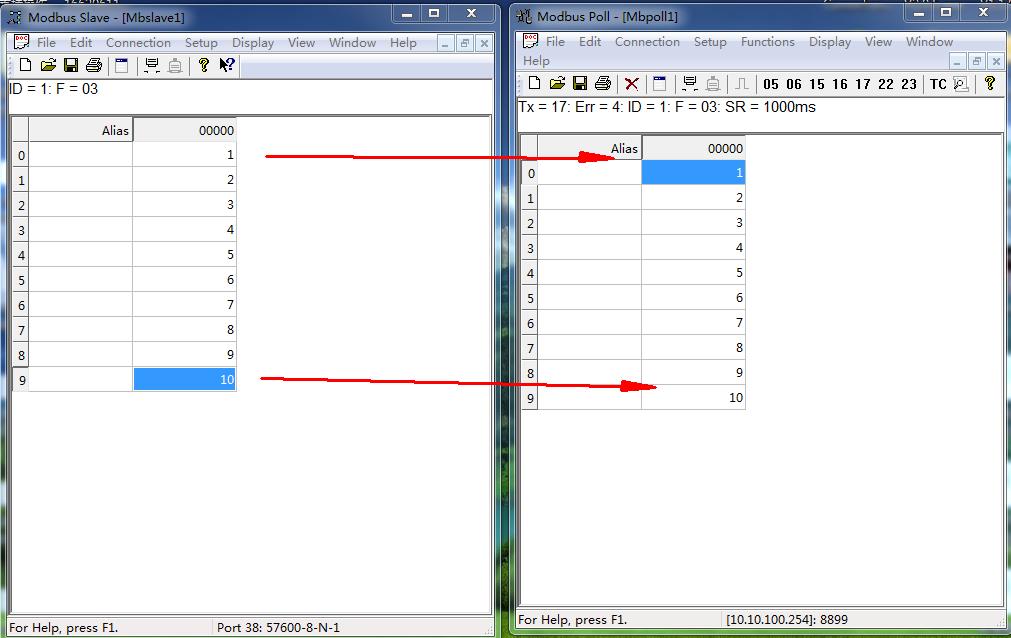

  用MODBUS SLAVE软件改变数值,MODBUS pOLL就可以读取到数据。
