USR-N520(M4老版本)连有人云一对一透传
2020-06-30


一、所需资料

  使用手册:https://www.usr.cn/Download/402.html

  说明书:https://www.usr.cn/Download/1108.html

  虚拟串口:https://www.usr.cn/Download/31.html

      设置软件:https://www.usr.cn/Download/383.html

二、准备工作

1、USR-N520产品  数量1

2、电源适配器 12V 数量1

3、网线 数量1

4、USB-RS232串口线 数量1条(或者USB485串口线)

5、电脑 数量1

6、交换机 数量1

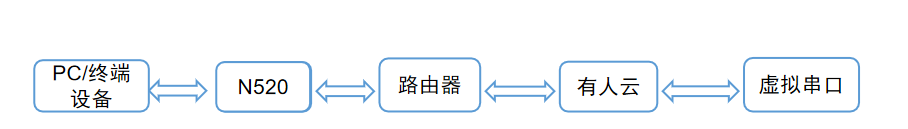

三、连接框图

  数据流向:

  客户实际应用:终端串口设备---N520---有人云----N520----终端串口设备

四、硬件连接和电脑设置

1、硬件连接:

USR-N520产品,USB-RS485串口线接USR-N520串口,注意485接线线序,USB-RS485 A线接USR-N520串口的A端子,USR-N520 B线接410S 串口的B端子,USB头插入电脑USB口。

USR-N520选择网口通过网线直连电脑网口。检查所有连接无误后,给USR-N52012V电源适配器供电。

2、指示灯状态:

 1) POWER:电源指示灯,只要电源连接正常,指示长灯亮。

 2) WORK:Work 指示灯,520 工作状态指示灯, 520 正常工作,指示灯闪亮。

 3) TX1:串口 1 发送指示灯

4) RX1:串口 1 接收指示灯

5) TX2:串口 2 发送指示灯 6) RX2:串口 2 接收指示灯

3、电脑设置

1.关闭杀毒软件防火墙,杀毒软件,VPN,多余网卡,虚拟机;

USR-N510基本测试通信和使用方案

2. N520的网线与电脑直连,电脑打开设置软件.

USR-N510基本测试通信和使用方案

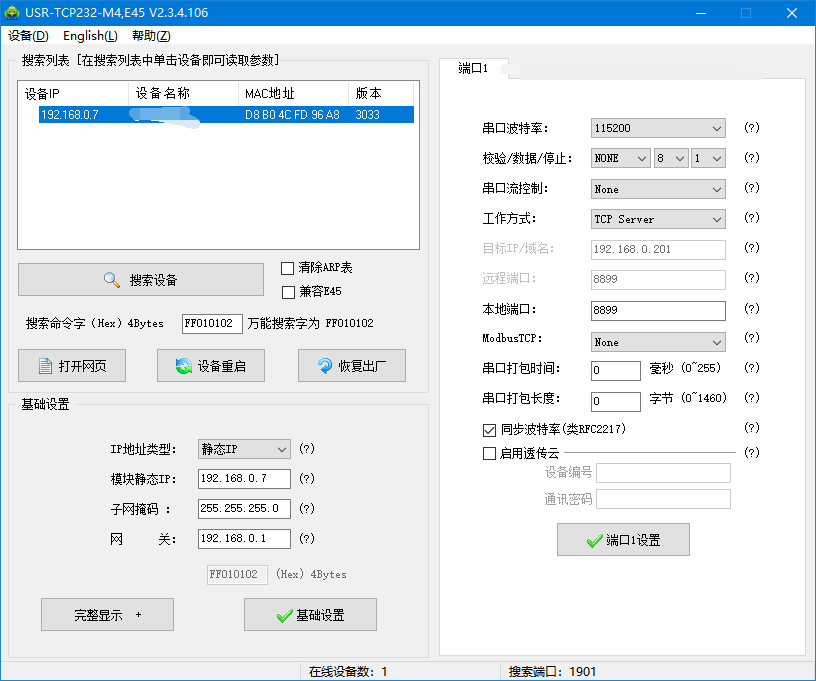

3.搜索设备--搜到设备之后Ip地址类型设置成DHCP

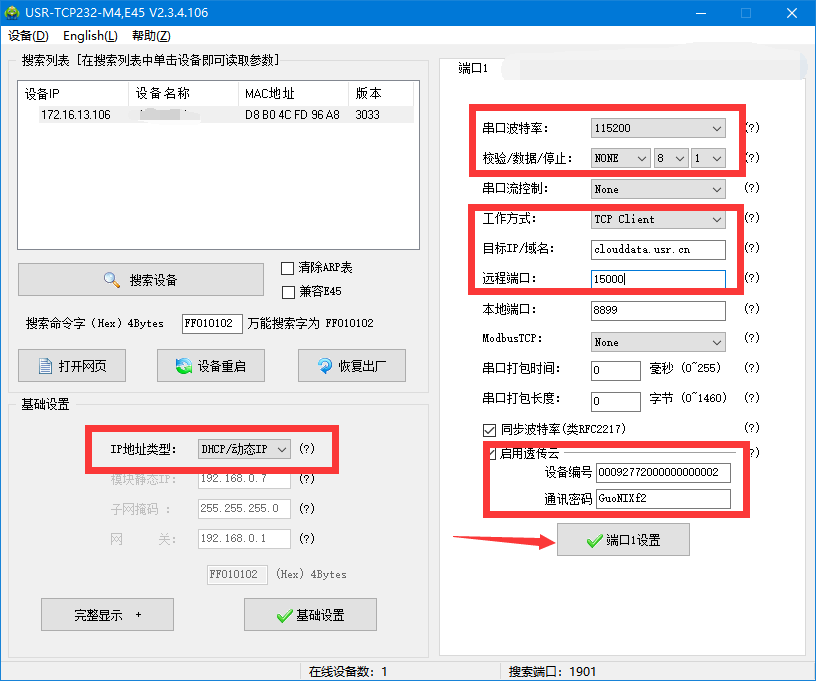

4.设置参数:将工作方式 ,远程服务器地址和远程端口分别设置为:TCp client、clouddata.usr.cn、15000;

5.勾选启用透传云,将有人云中添加过的520的SN和密码填入(SN与密码可以通过操作按照图示下面的案例获取)--设置完成后点击保存参数。












3、有人云配置

云端参数设置参考 有人设备通过设备ID方法和虚拟串口软件通过有人云一对一通讯 https://www.usr.cn/Faq/1136.html



  N520基本测试案例:https://www.usr.cn/Faq/236.html
