USR-TCP232-410s 连接有人云一对一透传

2020-07-01

分享到:
{}

一、所需资料

软件设计手册:https://www.usr.cn/Down/USR-TCP232-410s-software-V1.1.2.pdf

说明书:https://www.usr.cn/Down/USR-TCP232-410s_V1.1.1.pdf

设置软件:https://www.usr.cn/Download/208.html

虚拟串口:http://www.usr.cn/Product/72.html

二、网络拓扑图



三、设备连接

410S串口通过串口转USB线与PC相连接,通过网线将 410S的网口 连接一个可上网的路由器电脑也连接这个路由器,使电脑和410S在同一网段。检测硬件连接无错误后,接入我们配送的电源适配器,给 410S供电。

四、电脑设置:

1.按路径:控制面板——>网络和Internet——>网络和共享中心

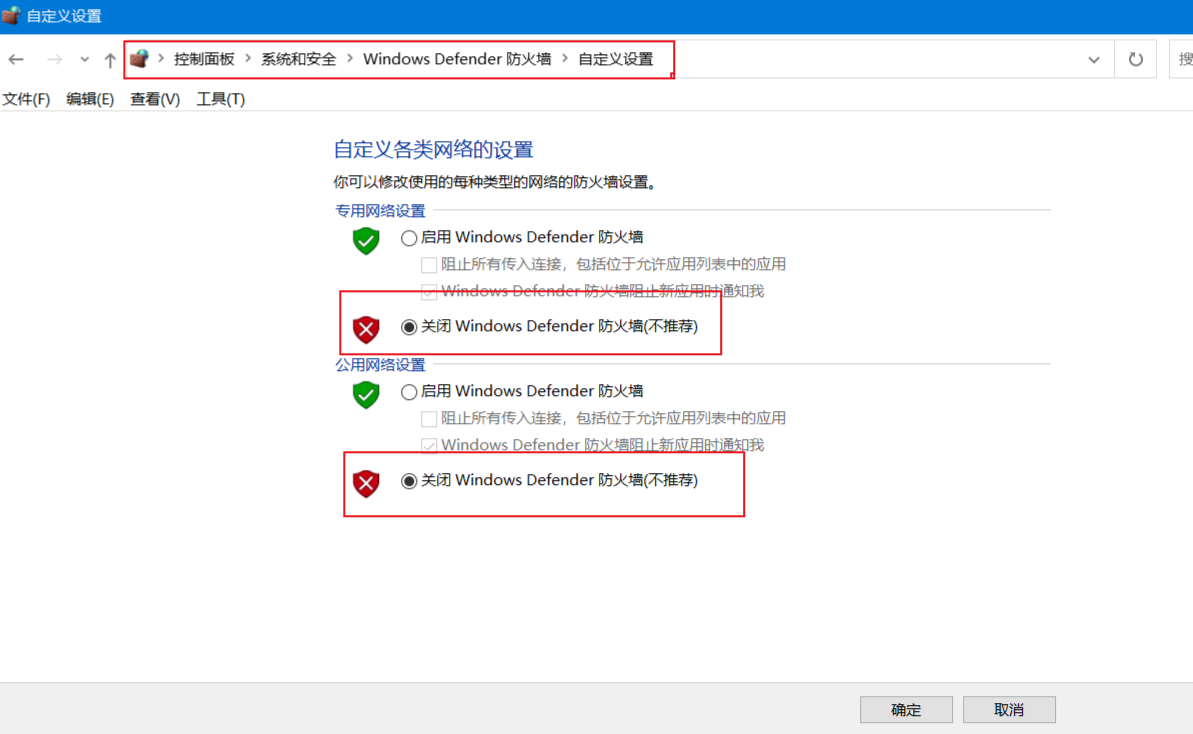

“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。





五、具体操作

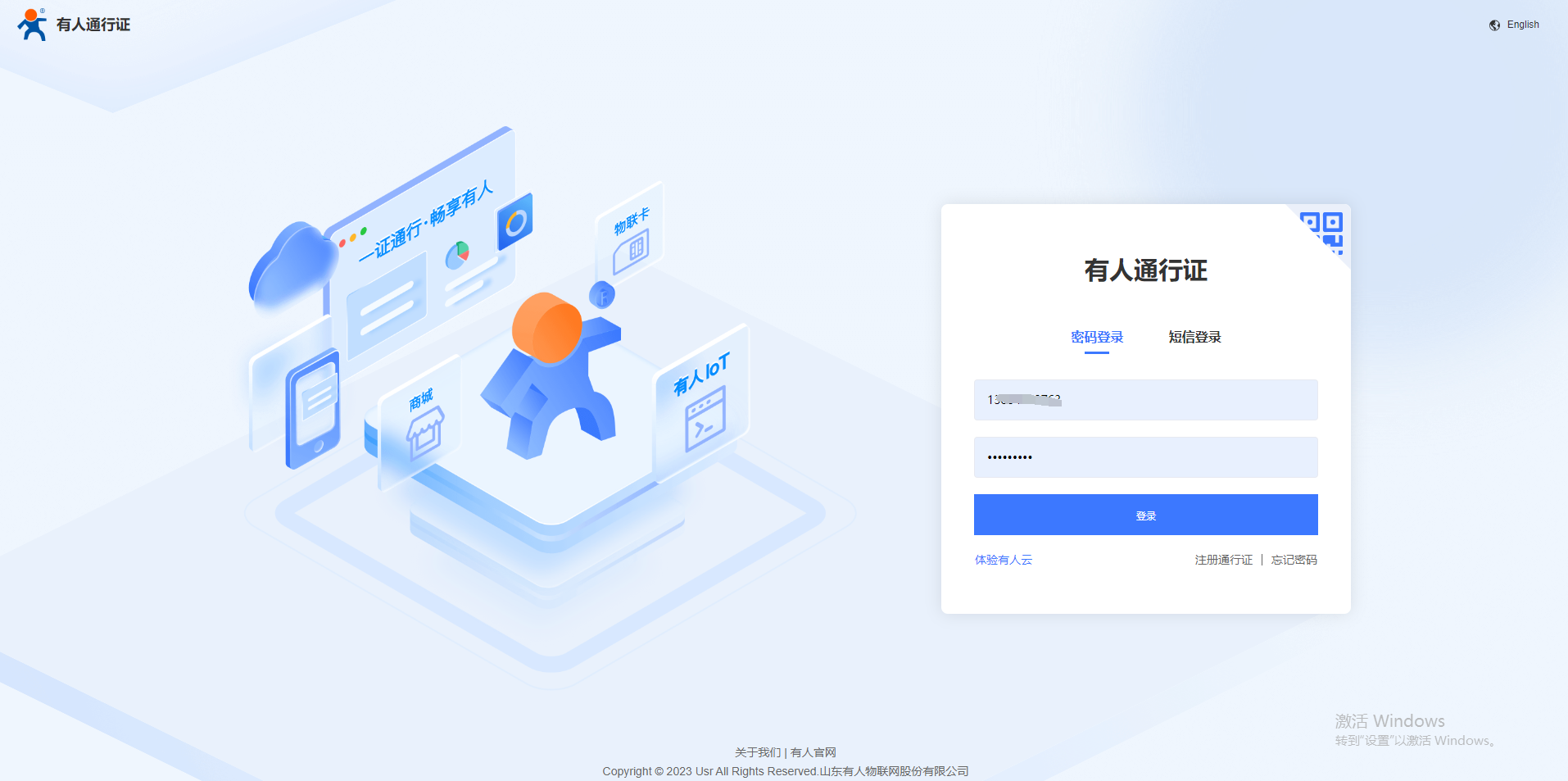

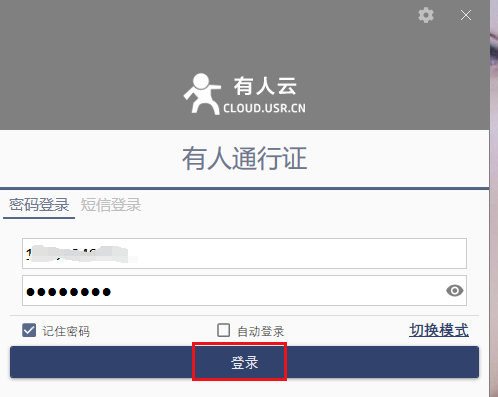

1.打开有人云,登录有人云账号



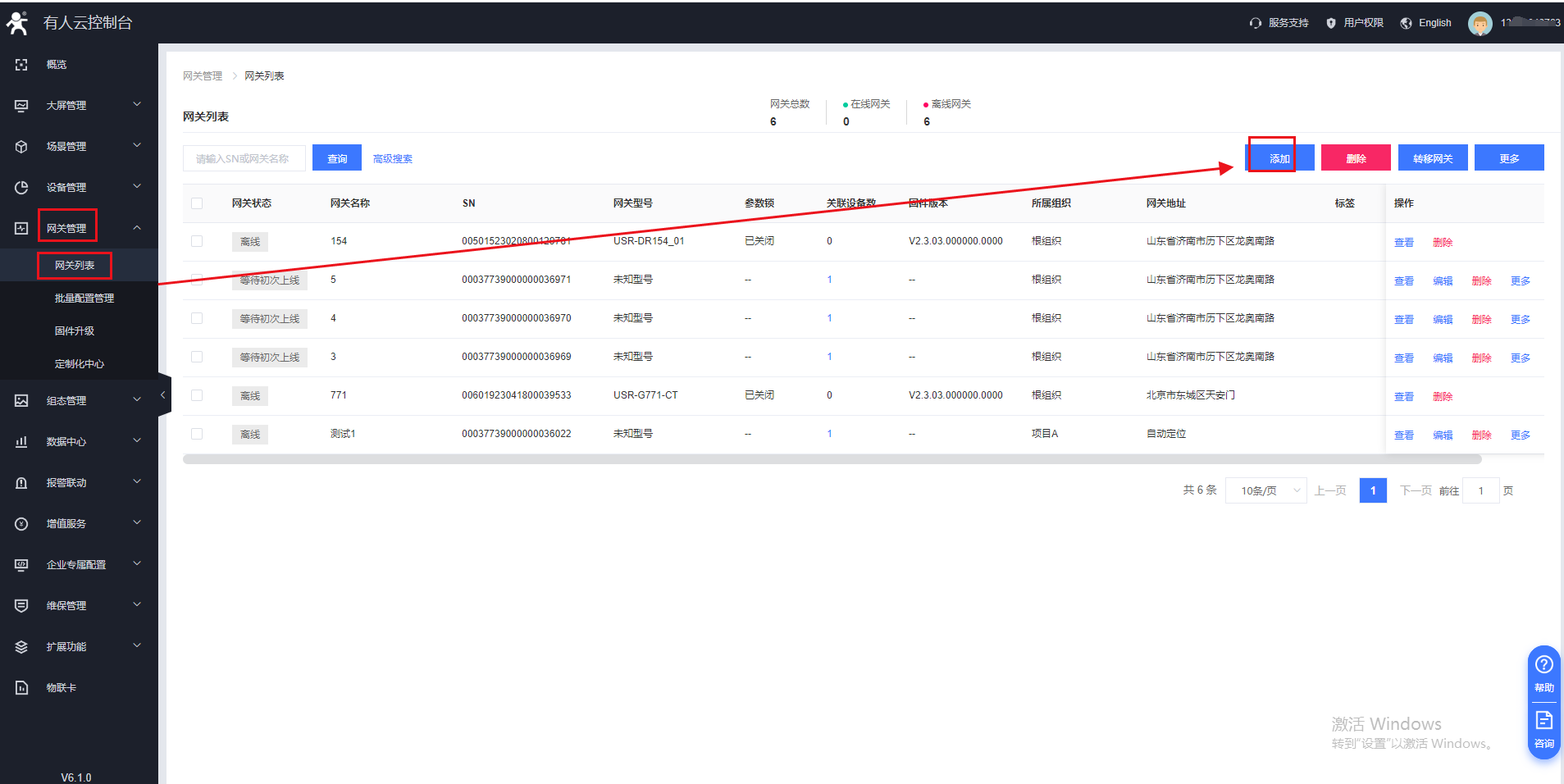

2. 点击添加设备

(1)设备名称可以自定义

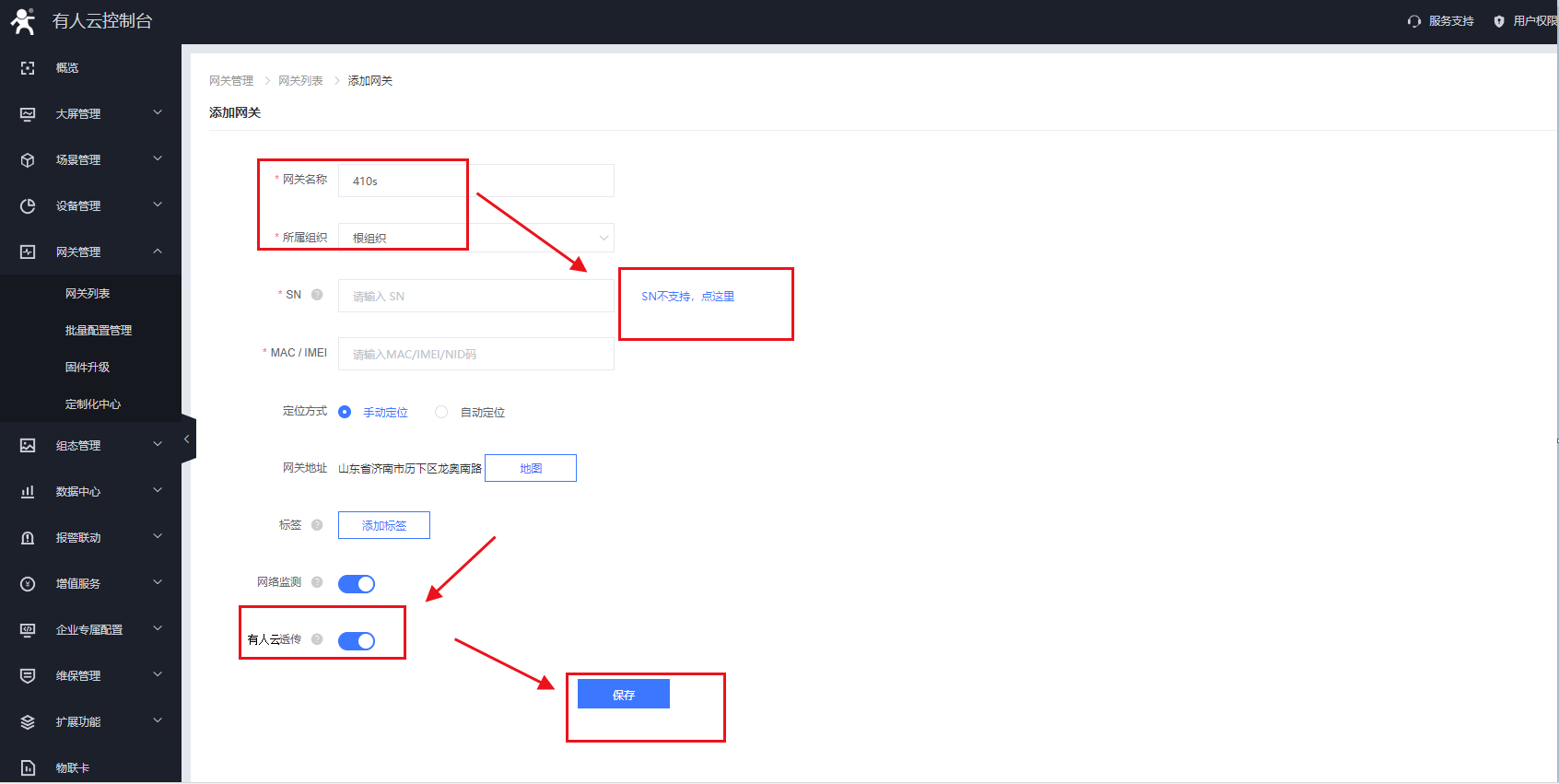

(2)410S不支持SN添加,点击右侧没有SN,默认自动生成设备编号和通信密码



3.默认生成SN和通信密码(密码可以自己设置,8位,),点击下一步

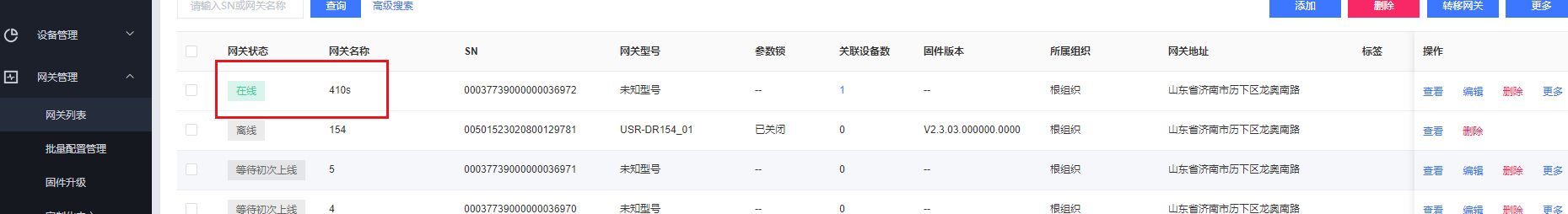

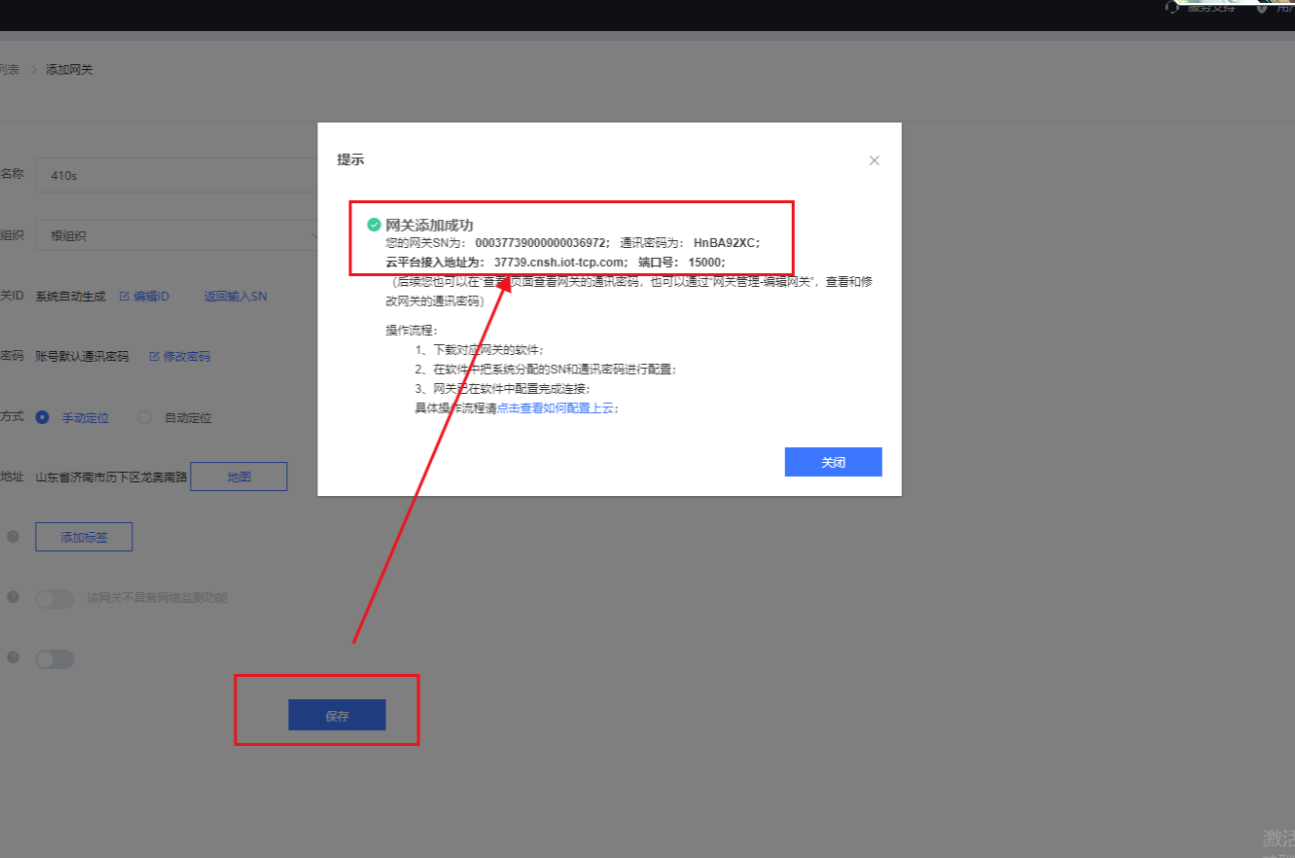

4.选择数据透传,确认添加,点击完成,云端成功添加设备

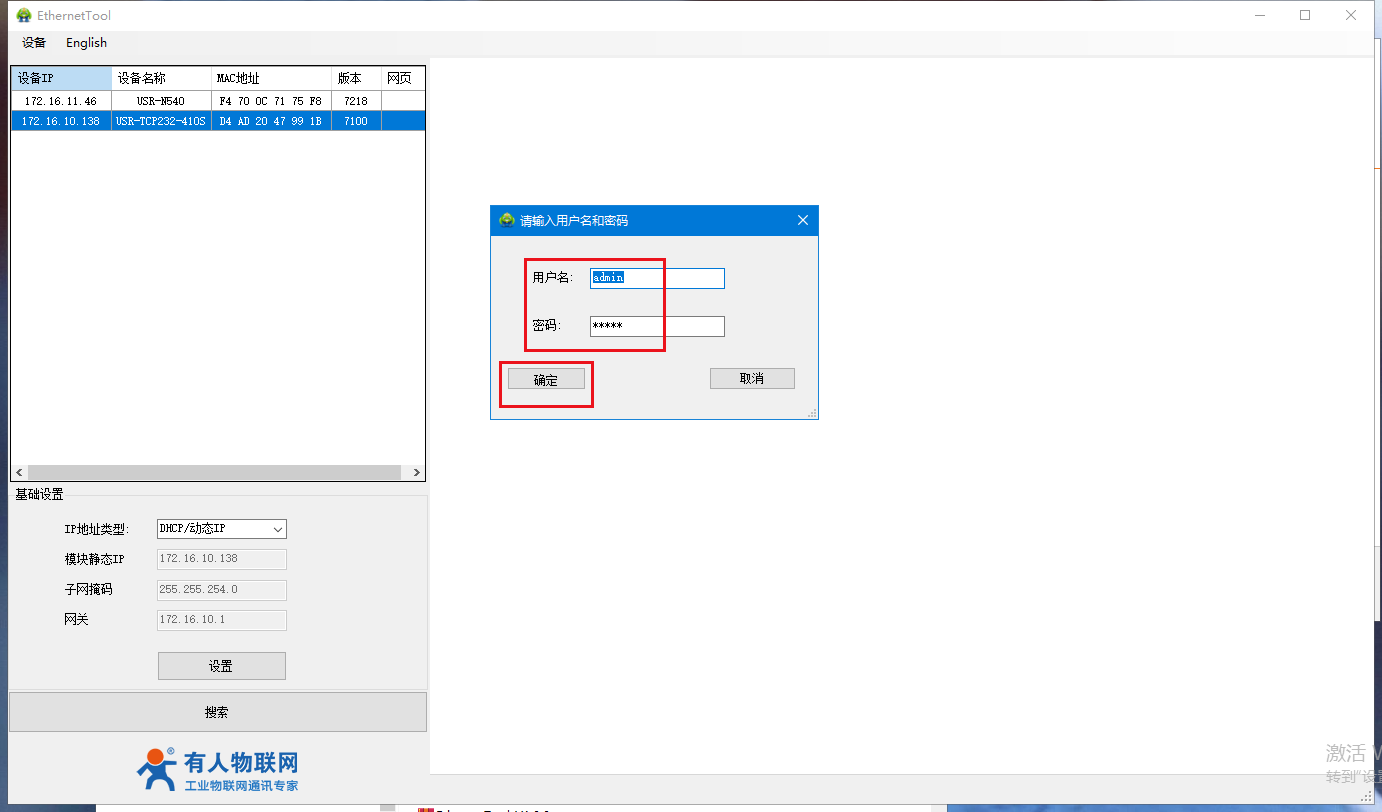

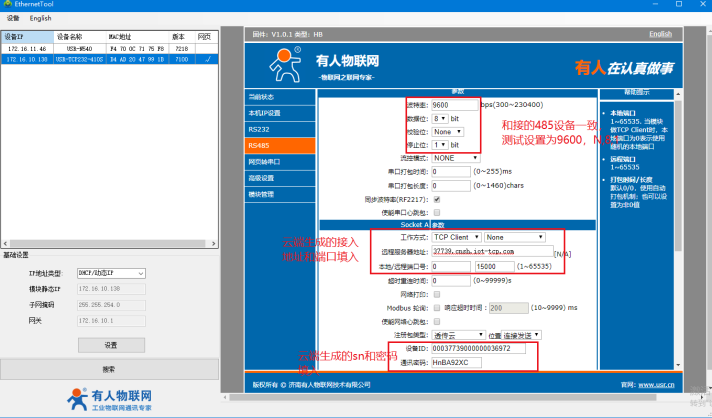

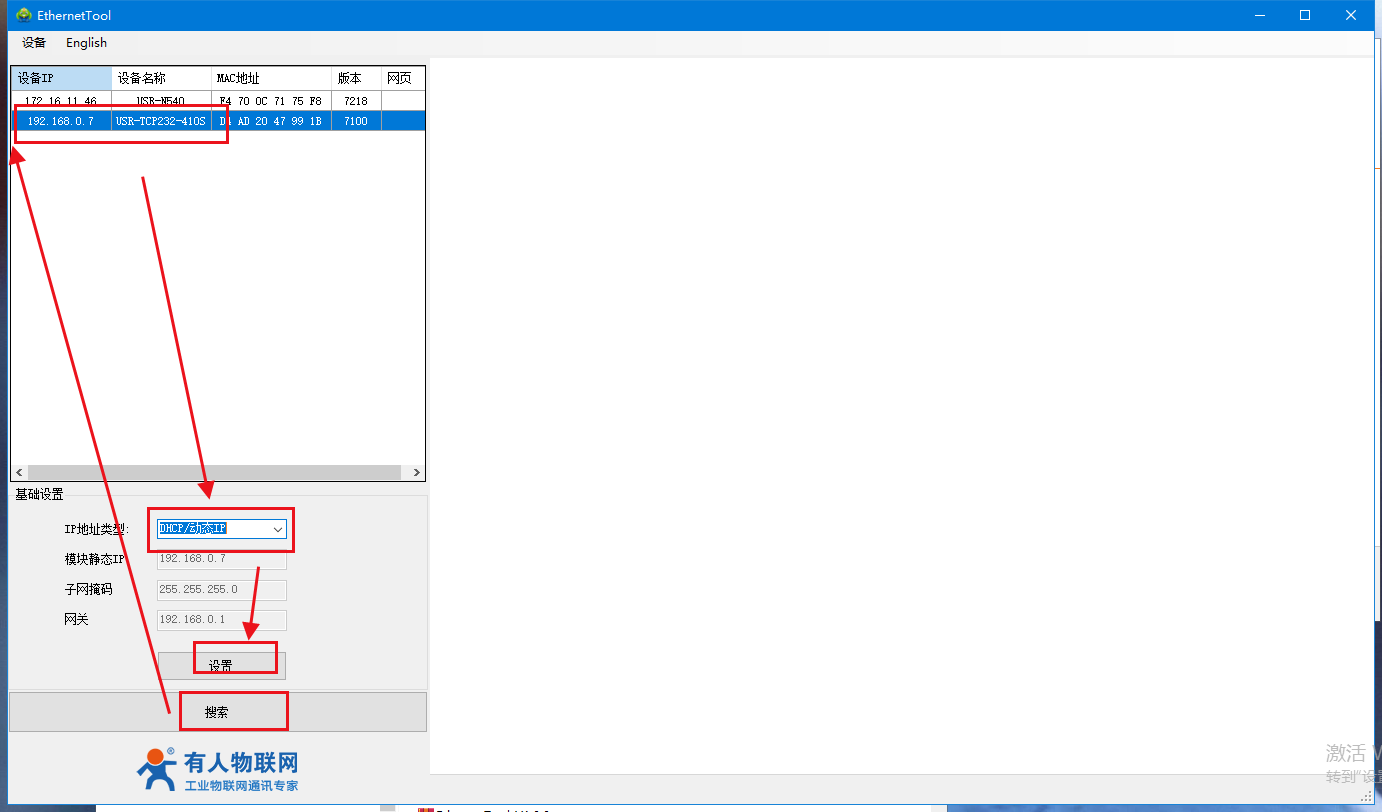

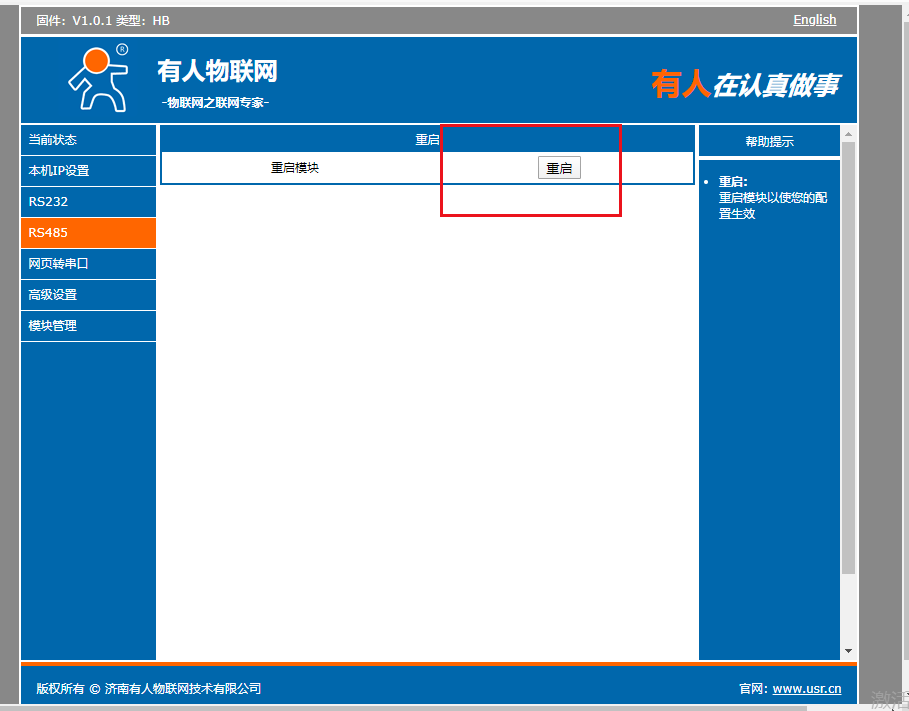

5. 打开M4设置软件,点击“搜索设备”,当搜索列表中出现410S的设备后,单击搜索到的设备,设置配置信息并保存(动态IP),工作方式选择TCP Client,目标ip为有人云IP:clouddata.usr.cn ,远程端口为:15000,注册包类型选择透传云,设备编号和密码填写为在云端添加设备生成的设备编号和密码(图片中的为测试生成的,请填写自己的设备编号和密码)



添加虚拟串口

1.点击添加设备,添加虚拟串口,点击没有SN,默认生成设备编号和密码选择数据透传,点击确认添加

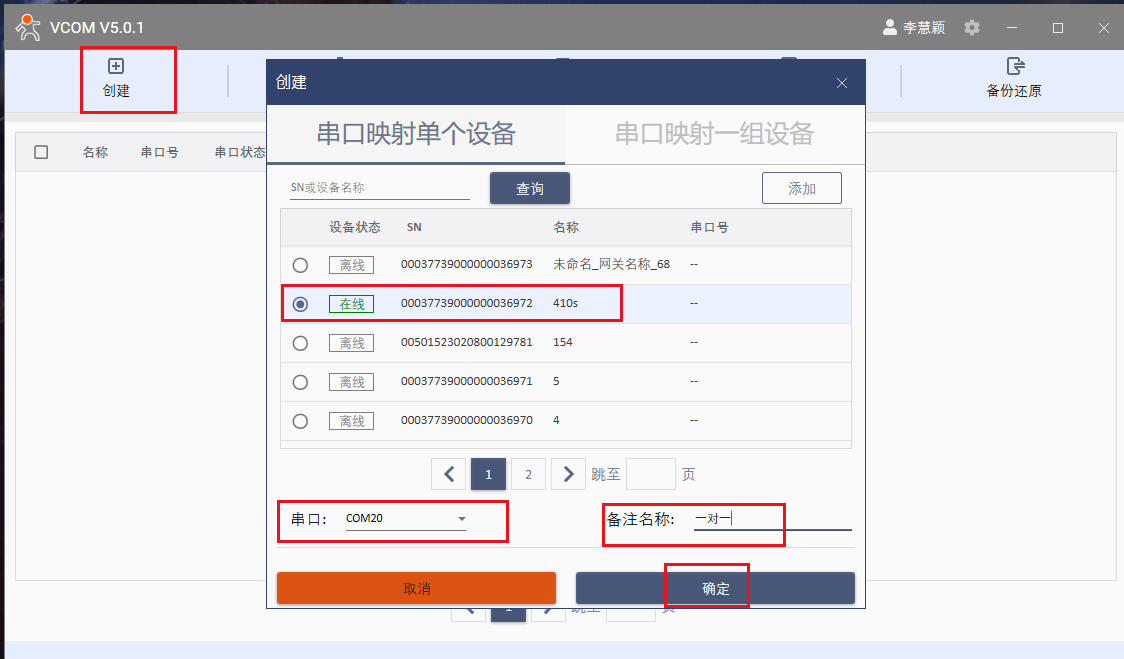

2.打开虚拟串口的软件,点击添加,选择虚拟串口号(可任意选择,但不能和已存在的串口冲突),填写TCP client,目标地址clouddata.usr.cn,目标端口:15000,点击高级,将云上生成的设备编号和密码填入,点击确定,生成虚拟串口



3. 点击扩展功能,选择透传管理,创建透传策略



4.透传组命名,先选择透传组一侧的设备,选中,可看到右端出现选中的设备,点击下一步



5. 先选择真实设备,然后选中要透传的设备,点击确定创建



6.点击完成可看到生成的透传策略

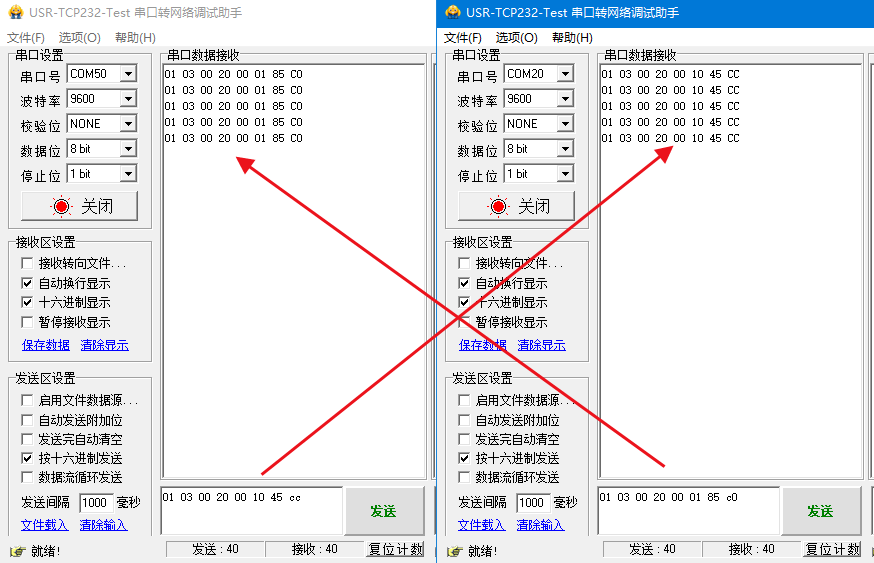

8.用串口调试助手打开虚拟串口生成的串口和410s的串口,进行数据互发



其他案例:

工业级串口服务器USR-TCP232-410S基本测试通信和使用方案:https://www.usr.cn/Faq/209.html

工业级系列串口服务器如何与虚拟串口进行通讯https://www.usr.cn/Faq/350.html

工业级串口服务器410s连接路由器通信设置方法https://www.usr.cn/Faq/266.html

工业级串口服务器410Smodbus网关功能测试https://www.usr.cn/Faq/329.html

工业级串口服务器M4系列产品使用透传云实现一对多的数据透传https://www.usr.cn/Faq/204.html
