工业级串口服务器USR-N510资料

  M4设置软件下载连接

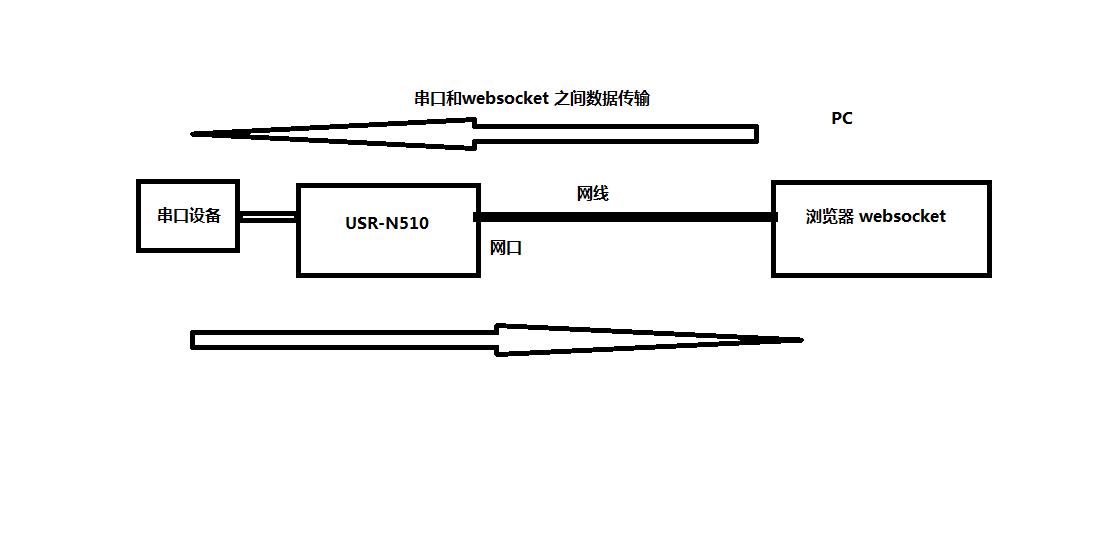

连接框图

  一、调试方法准备工作：

  串口服务器USR-N510使用直流电源适配器12V供电。

  用USR-RS232串口线接电脑和USR-N510 232串口。

  拨码开关都朝下是使用232串口。

  N510网口用网线连接电脑网口，电脑IP和USR-N510的IP设置同一网段。

  二、参数设置：

  USR-N510网口用网线连接电脑网口，电脑IP和USR-N510的IP设置同一网段。USR-N510默认IP是192.168.0.7。因此电脑设置静态IP，192.168.0.201，子网掩码 255.255.255.0，网关192.168.0.1。

  1、修改IP获取方式DHCP：

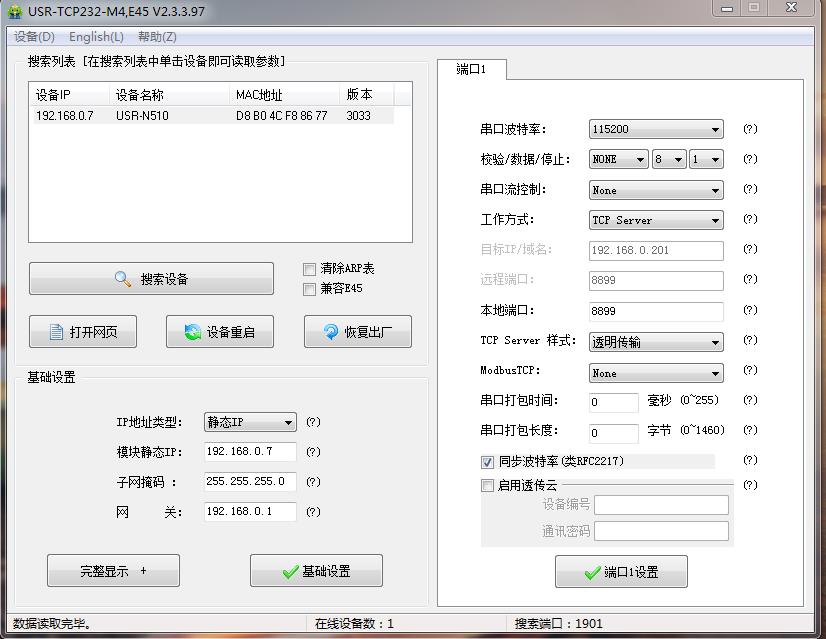

  用M4设置软件搜索USR-N510的IP，192.168.0.7，USR-N510用串口设置软件设置DHCP，动态获取IP。

  2、连接路由器搜索IP：

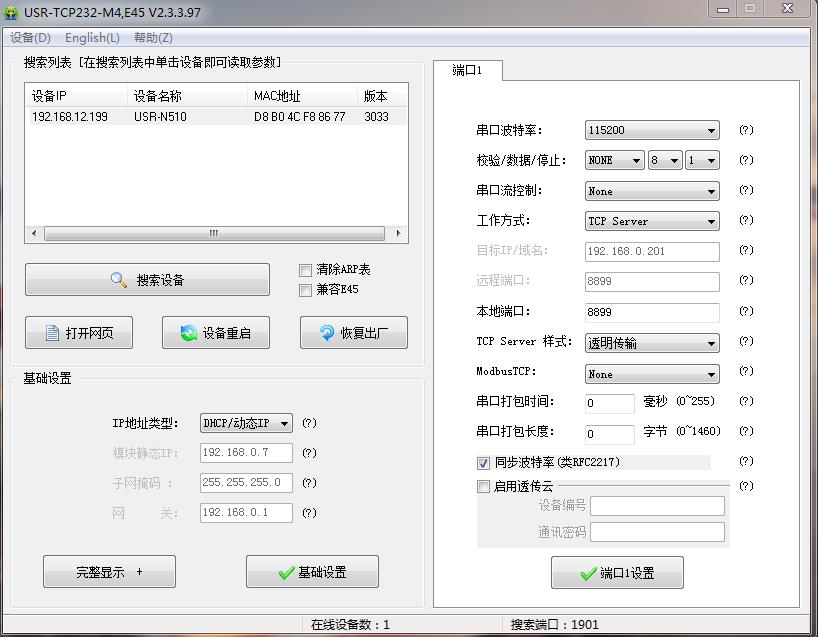

  N510网口用网线接路由器，电脑也连接同一个路由器。用M4设置软件搜索USR-N510的IP 192.168.12.199

  3、设置参数：

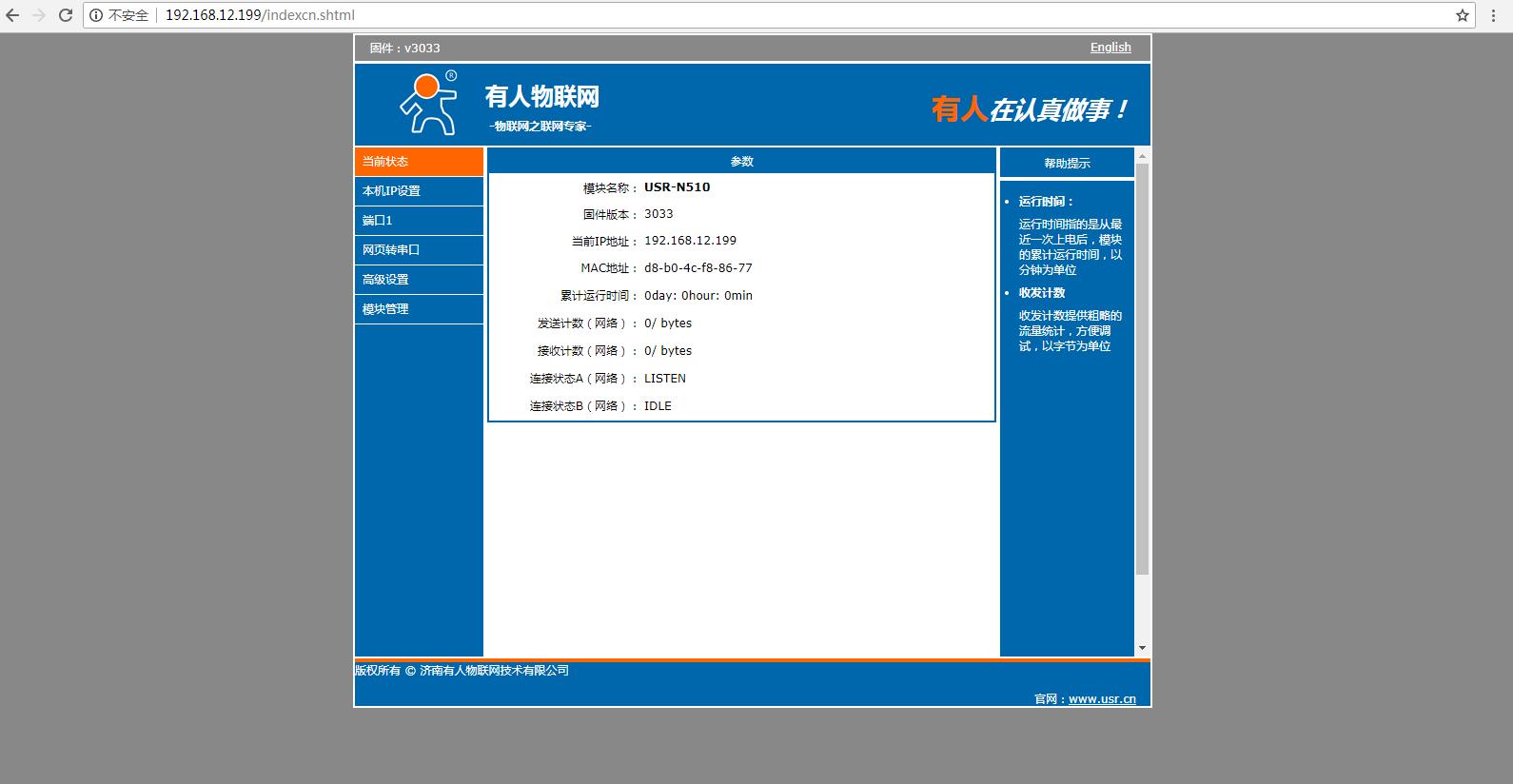

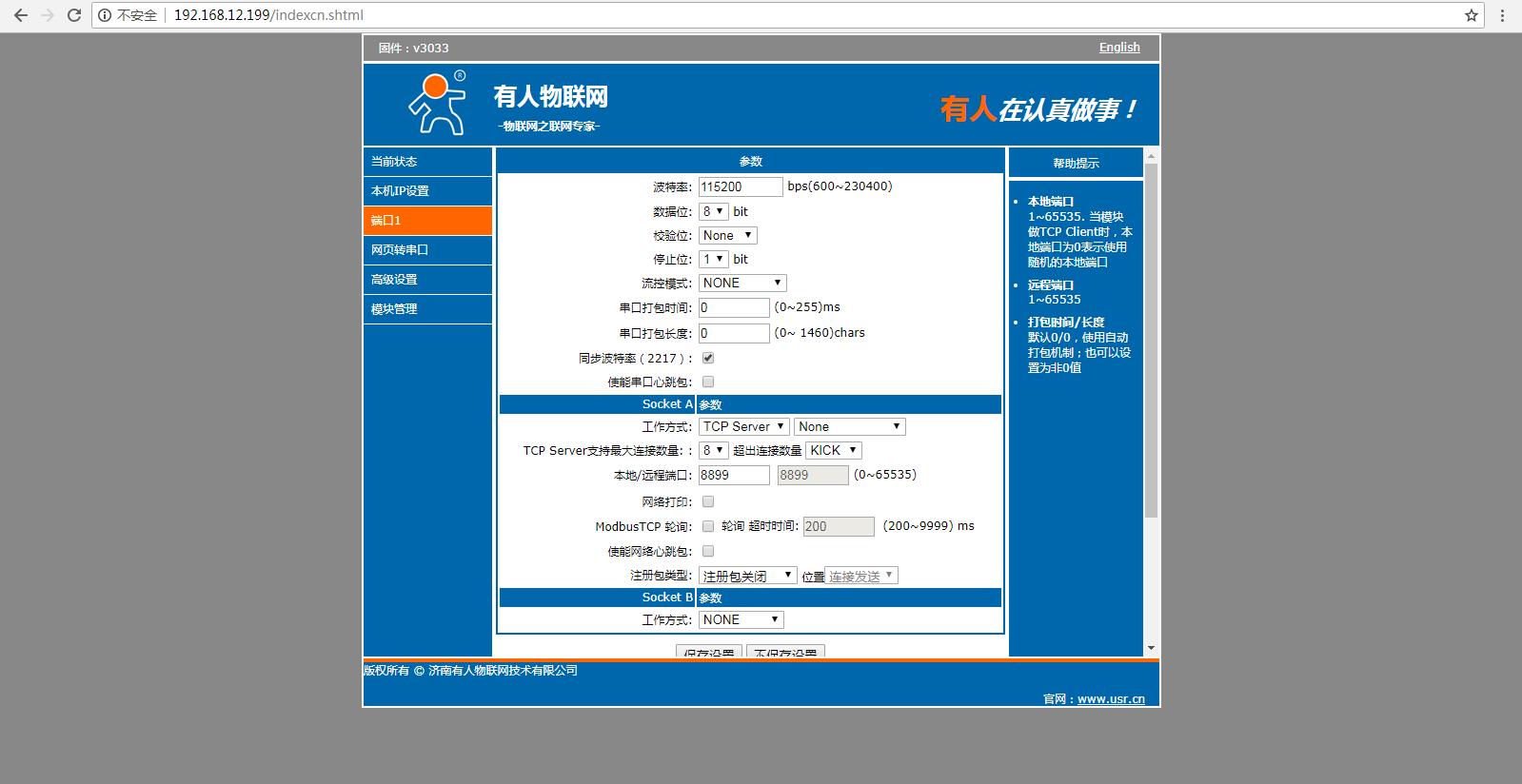

  在浏览器输入N510的IP，可以登录N510的内置网页。工作方式TCP server 本地端口8899

  三、数据传输调试：

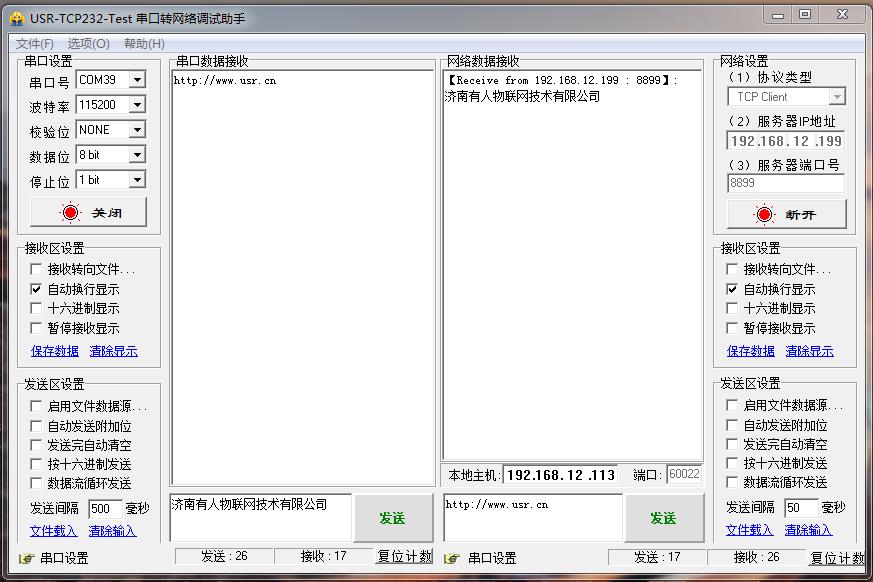

  在电脑下载，并安装打开USR-TCP232-TEST 串口网络助手。建立TCP连接，USB-RS232串口线接电脑，就可以实现N510串口和网络之间数据传输。

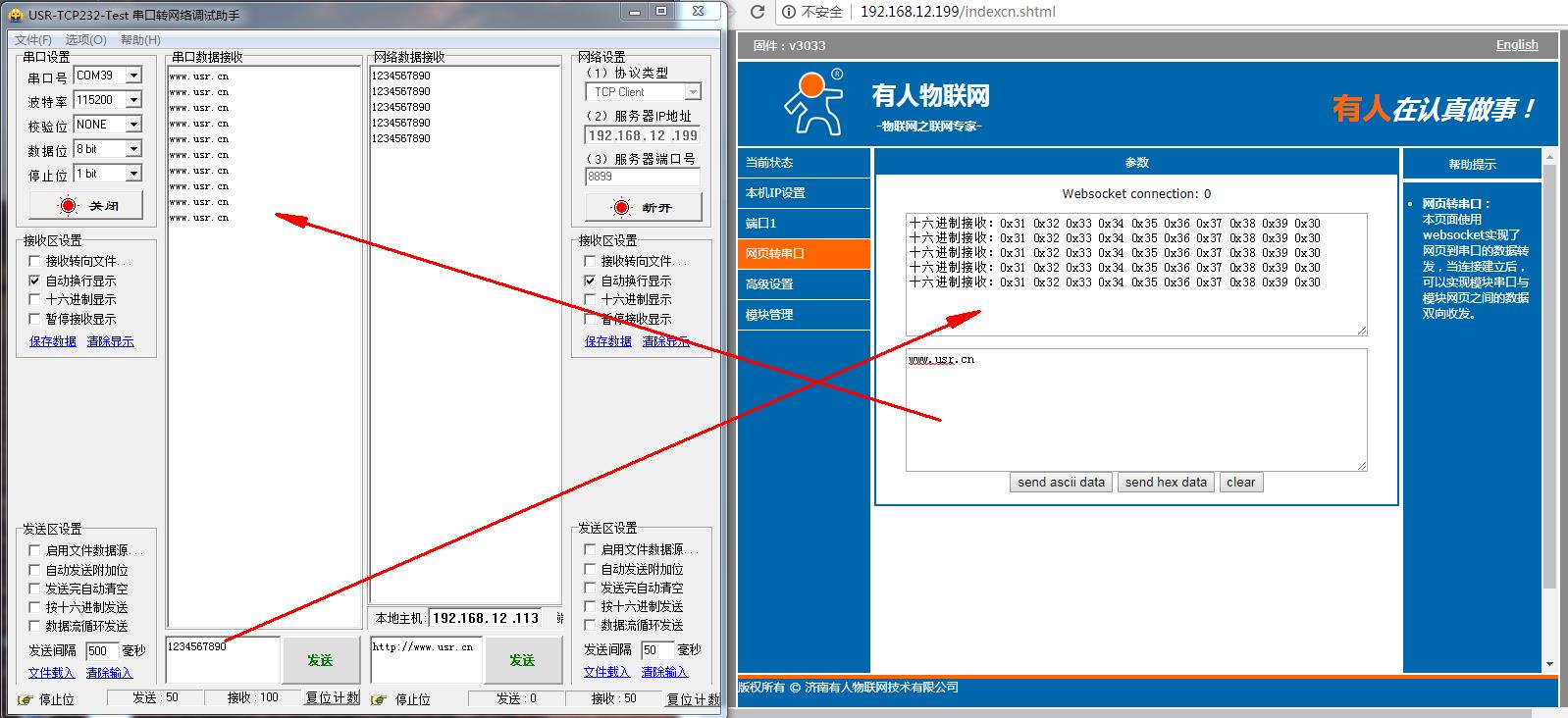

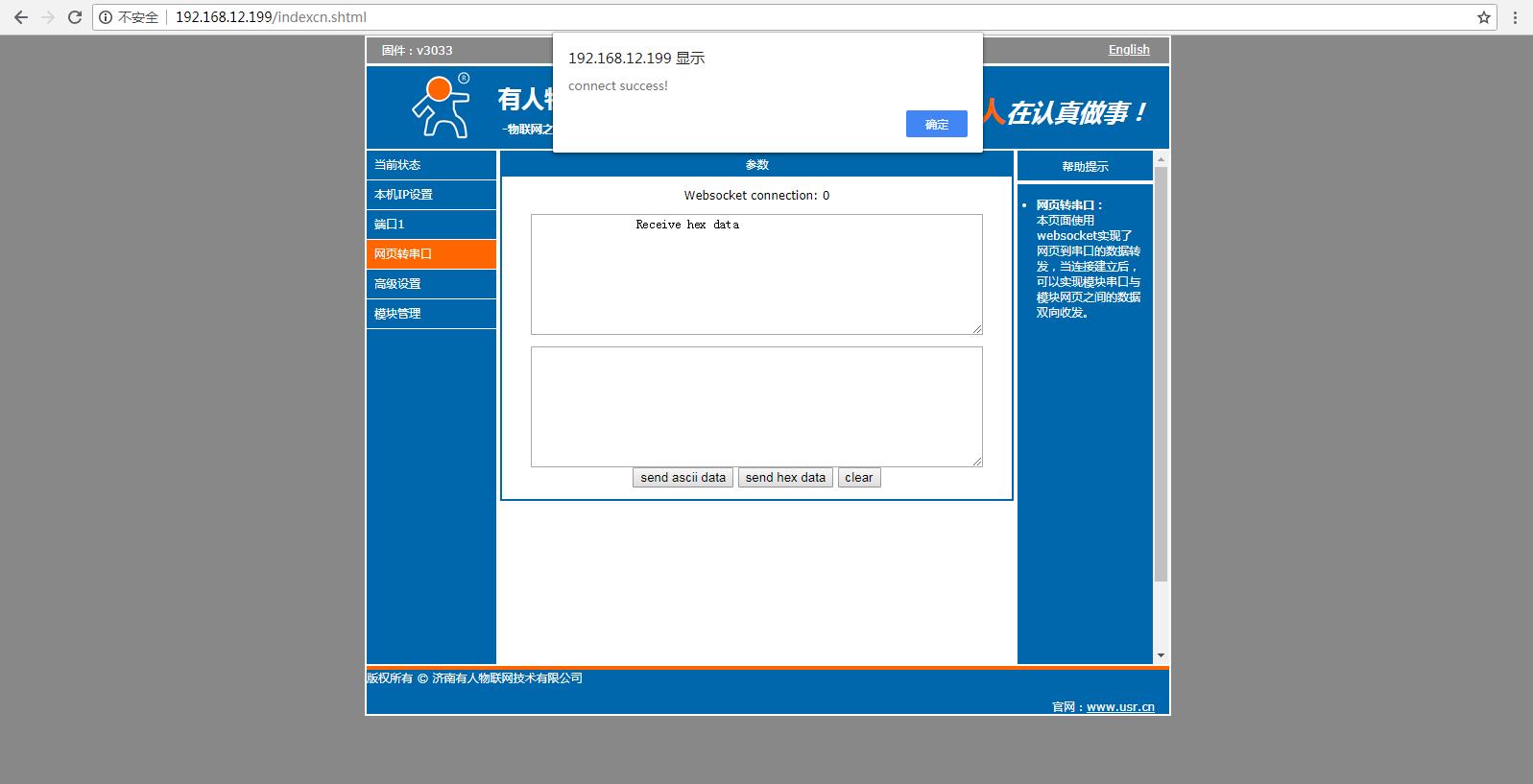

  同时N510网页打开websocket页面，显示连接成功，然后测试串口和websocket之间的数据传输。
