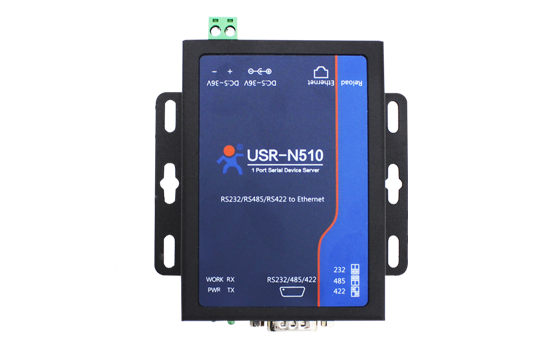

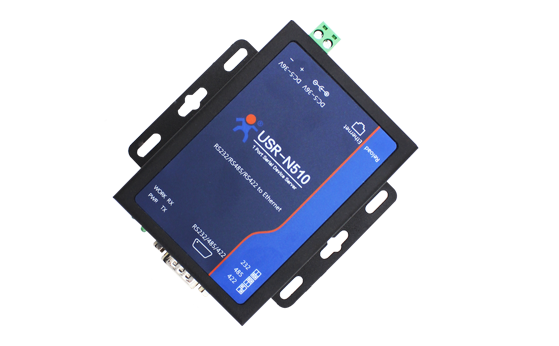

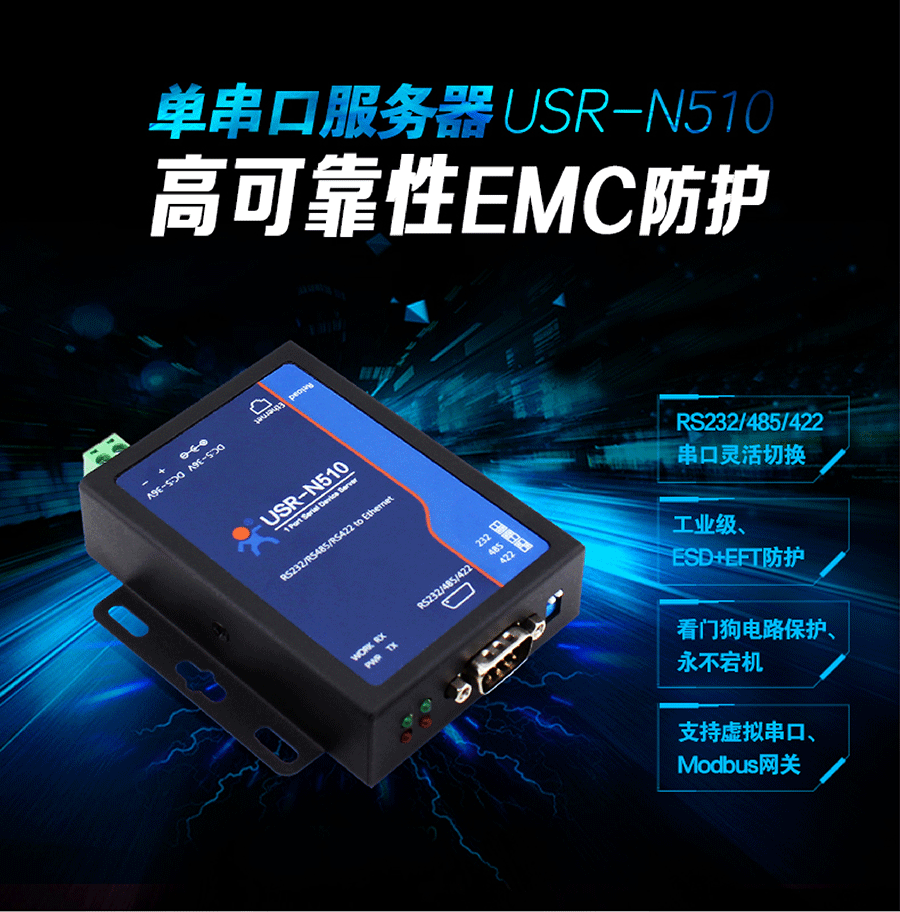

单串口服务器 USR-N510（老版本）

RS232/485/422自由切换 | TI方案 | Moudus | 看门狗

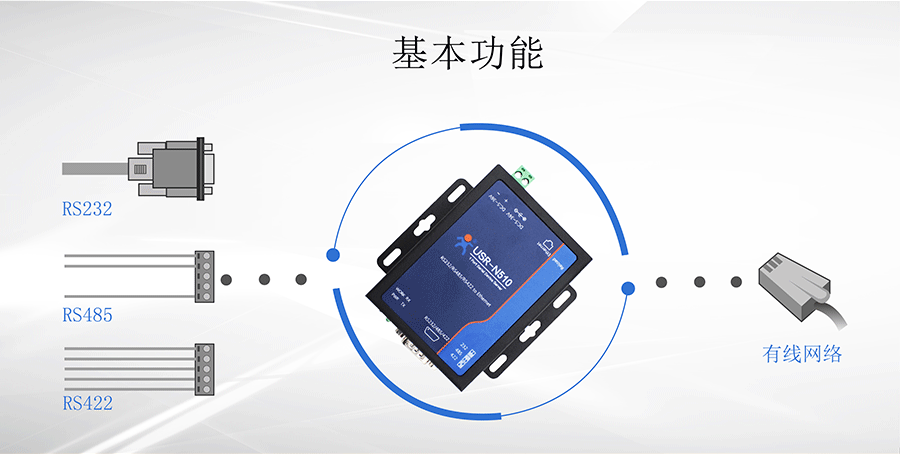

USR-N510是一款工业级单串口服务器，实现RS232/485/422转以太网双向透传功能，串口灵活切换；ARM内核、TI方案，内置精心优化的TCP/IP协议栈；具备1路以太网口，10/100Mbps速率；支持Modbus网关功能；支持虚拟串口、远程升级、宽电压、注册包、心跳包、多种高等硬件防护。（该产品暂时无货）

工作模式

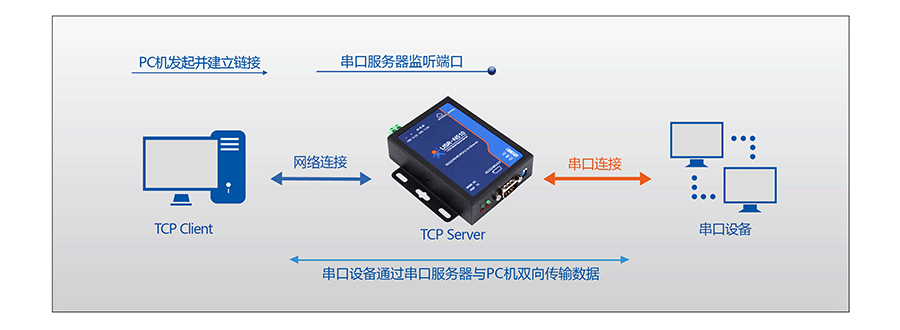

TCP Server模式

串口服务器监听设定的端口库并等待TCP客户端连接。

串口设备发送的数据将通过串口服务器透明传输给所有链接成功的客户端

$RJ45转RS232\485\422单串口服务器的TCP Server$

TCP Client模式

串口服务器向设定的IP地址发起TCP链接，若链接失败，串口服务器将不断尝试重连直到成功。

若链接成功，服务端就可以与串口设备双向透明传输数据。

$RJ45转RS232\485\422单串口服务器的TCP Client$

UDP模式

串口服务器将串口设备的数据UDP发送给指定的IP网络设备。

串口服务器同时监听端口，将所有接收的数据转发给串口设备。

$RJ45转RS232\485\422单串口服务器的UDP$

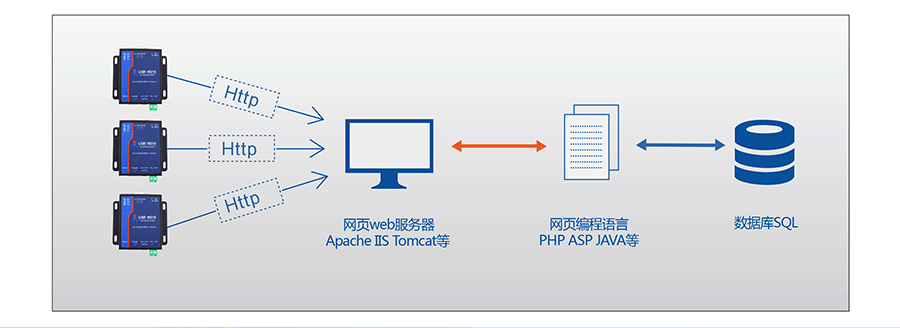

HTTPD Client模式

支持串口数据HTTPD（GET/POST）方式提交至指定服务器。

$RJ45转RS232\485\422单串口服务器的HTTPD Client$
$RJ45转RS232\485\422单串口服务器强大的串口$

特色功能

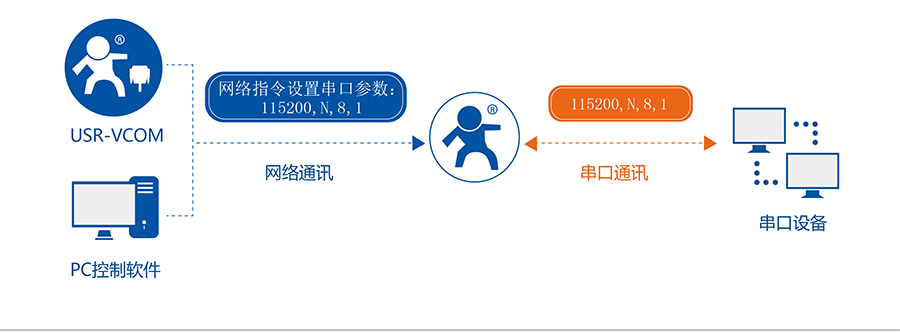

同步波特率

通过网络指令动态改变串口服务器的波特率、数据位、校验位、停止位。

$RJ45转RS232\485\422单串口服务器的同步波特率$

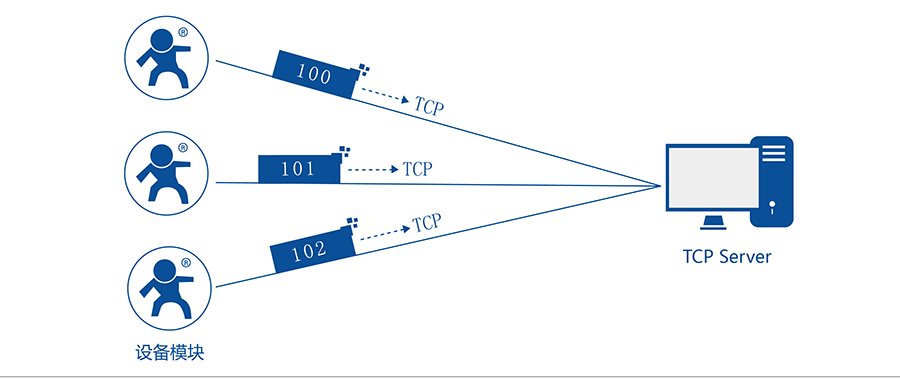

注册包机制

N510作为TCP Client时，建立链接后自动发送预定的注册包做标识。

注册包数据可以是IMEI码，ICCID码和自定义注册数据。

$RJ45转RS232\485\422单串口服务器的注册包机制$

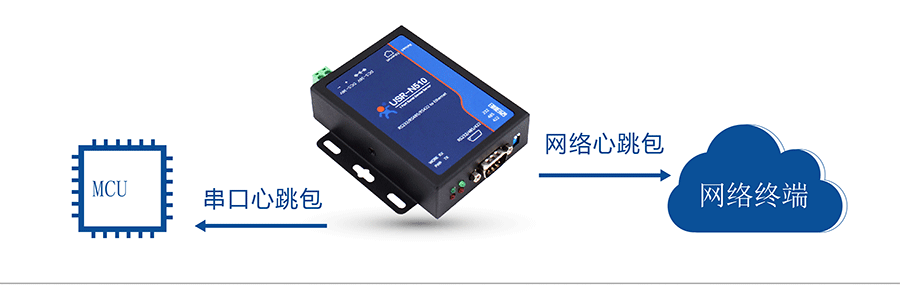

心跳包

网络心跳包：服务器通过定时发送心跳包通知服务器处于活跃状态，并保持与服务器的正常网络链接。

串口心跳包：服务器通知串口设备处于活跃状态，也可用于主动抓取传感器的数据。

$RJ45转RS232\485\422单串口服务器的串口网络心跳包$

应用案例

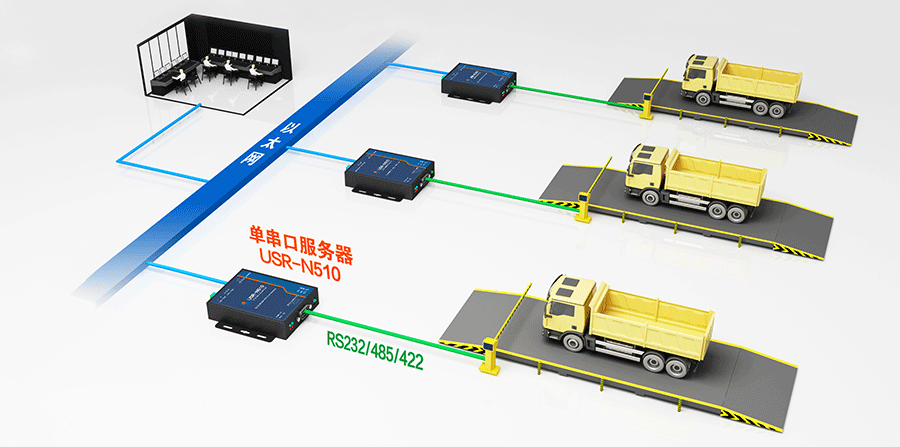

无人值守称重

将串口服务器N510连接道闸，控制中心通过以太网远程控制道闸开关。
同时，N510也支持与车牌抓拍串口摄像头、称重仪表、LED提示屏、
RFID读卡器、车辆感应线圈、票据打印机等无人值守称重设备结合使用。

标签串口服务器

分类	参数	数值
硬件参数	工作电压	DC 5～36 V
	工作电流	95mA@5V

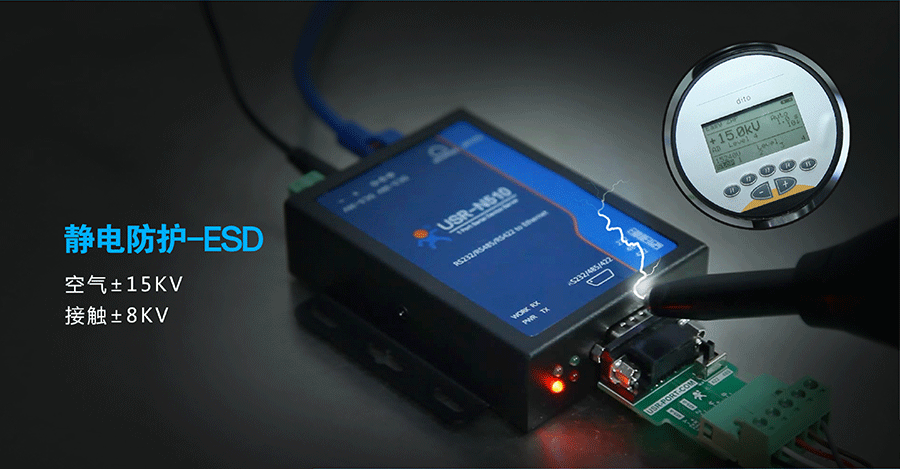

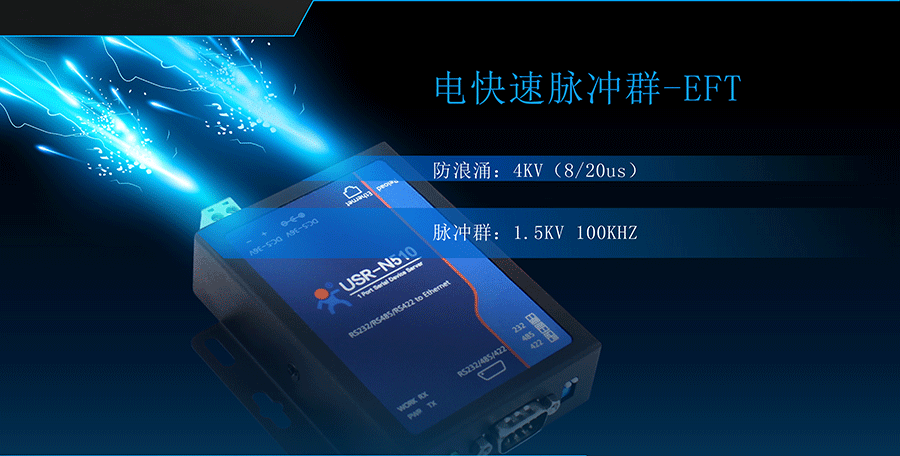

	电源防护	防反接、ESD空气15KV浪涌：4KV（8/20us）脉冲群：1.5KV 100KHZ
	网口规格	RJ45、10/100Mbps、交叉直连自适应
	网口保护	ESD接触：8KV 浪涌：4KV（10/700us）

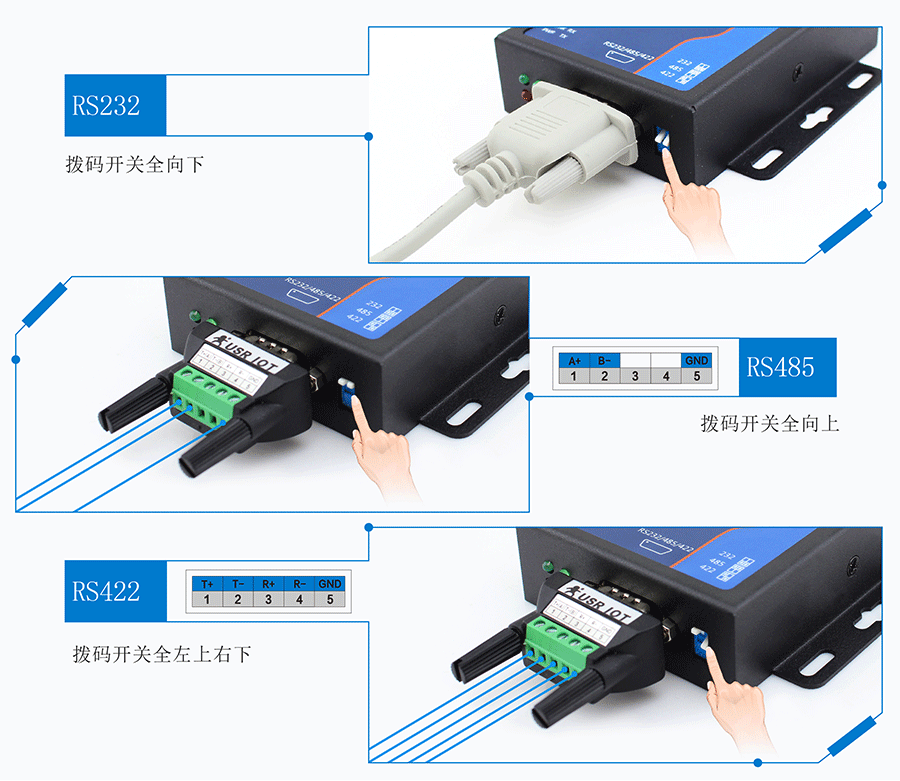

	串口支持	RS232/RS485/RS422
	串口波特率	600~230.4K（bps）
	串口保护	ESD接触：8KV 浪涌：4KV（8/20us）
软件参数	网络协议	IPV4, TCP/UDP
	IP获取方式	静态IP、DHCP
	域名解析	支持
	用户配置	软件配置，网页配置，串口/网络AT指令
	简单透传方式	TCP Server/TCP Client/UDP Server /UDP Client支持双socket
	Modbus	支持Modbus网关
	网页转串口	支持WebSocket通信方式的网页转串口
	自定义网页	支持
	类RFC2217	支持
	Httpd Client	支持（GET/POST）
	TCP Server连接	支持最多8路TCP连接
	网络缓存	发送：16Kbyte；接收：16Kbyte；
	串口缓存	发送：2Kbyte；接收：2Kbyte；
	流控	RTS/CTS XON/XOFF
	心跳包	支持串口网口自定义心跳包
	注册包	支持自定义、mac、透传云注册包
	平均传输延时	<10ms
	配套软件	虚拟串口、透传云、参数设置软件
其他	认证	CE、FCC、ROHS
	尺寸	868124mm(LWH)
	工作温度	-40～85℃
	存储温度	-45～105℃
	工作湿度	5%～95% RH(无凝露)
	存储湿度	5%～95% RH(无凝露)
	发货配件	无
	包装	静电泡沫
