分类 |
参数 |
数值 |
硬件参数 |
工作电压 |
DC5.0~36.0 V |
工作电流(12V) |
平均电流76.3mA,最大电流83.6mA |
|

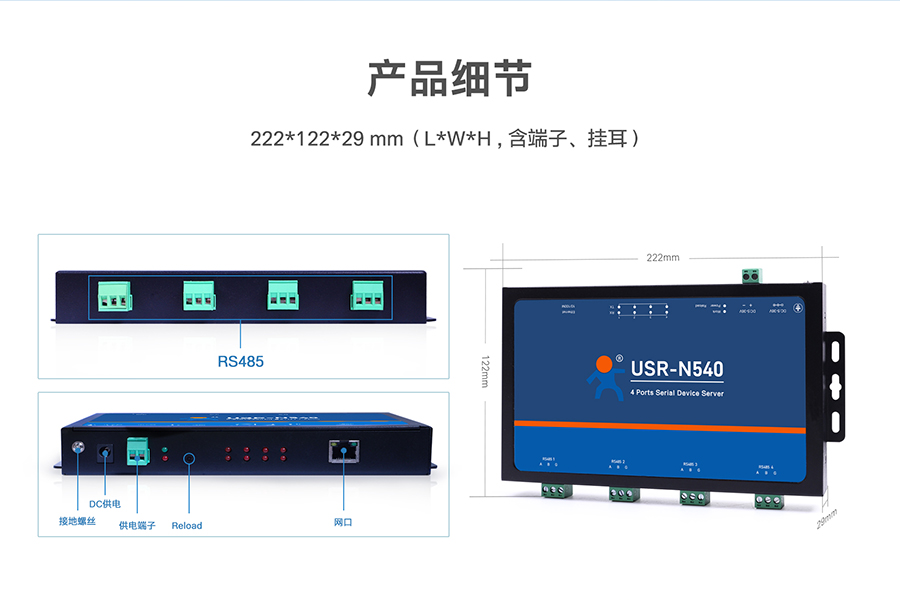

尺寸 |
222*142*29 mm(L*W*H含端子、侧耳) |
|
安装方式 |
桌面式(挂耳) |
|
工作温度 |
-40~85℃ |
|
储存温度 |
-40~105℃ |
|
工作湿度 |
5%~95% RH(无凝露) |
|
存储湿度 |
5%~95% RH(无凝露) |
|
认证 |
CE、CCC、ROSH |
|

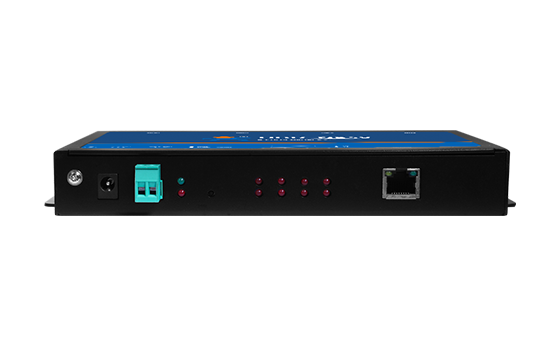

网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
|
网口数量 |
1个 |
|

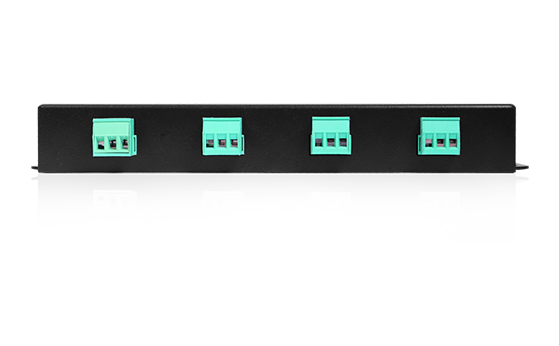

串口规格 |
RS485:3线(A+,B-,GND) |
|
串口数 |
4路串口(RS485) |
|
其他接口 |
状态指示灯、Reload 键 |
|
串口波特率 |
600bps~921.6K bps |
|
数据位 |
7、8 |
|
校验位 |
None、Even、Odd、Mark、Space |
|
流控 |
RS485:XON/XOFF |
|
RS485上下拉电阻 |
2.2KΩ |
|

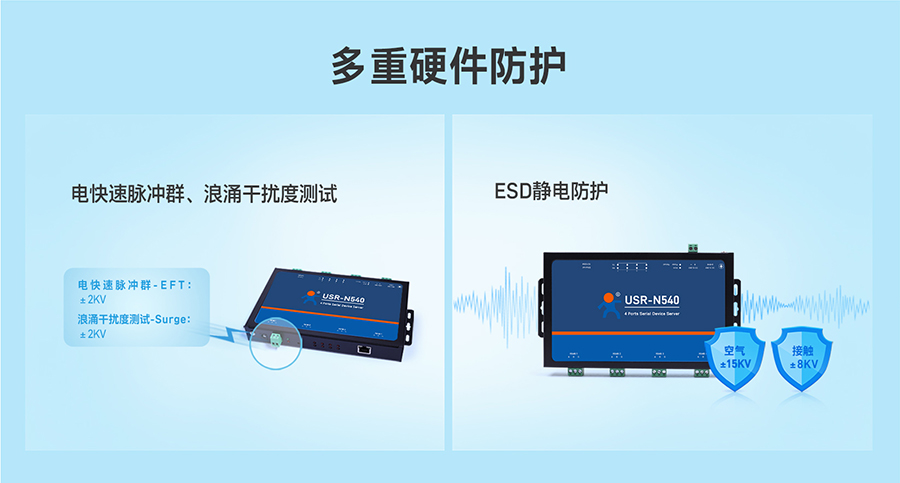

防护参数 |
静电防护 |
ICE61000-4-2,level 4 |
浪涌干扰度测试 |
ICE61000-4-5,level 3 |
|
电快速脉冲群 |
ICE61000-4-4,level 3 |
|
软件功能 |
网络协议 |
IP、TCP、UDP、ARP、ICMP、IPV4、DHCP、DNS、SNMP、Telnet |
IP获取方式 |
静态IP、DHCP、域名解析 |
|
MQTT功能 |
支持连接标准MQTT协议平台,快捷接入阿里云、AWS、有人云 |
|

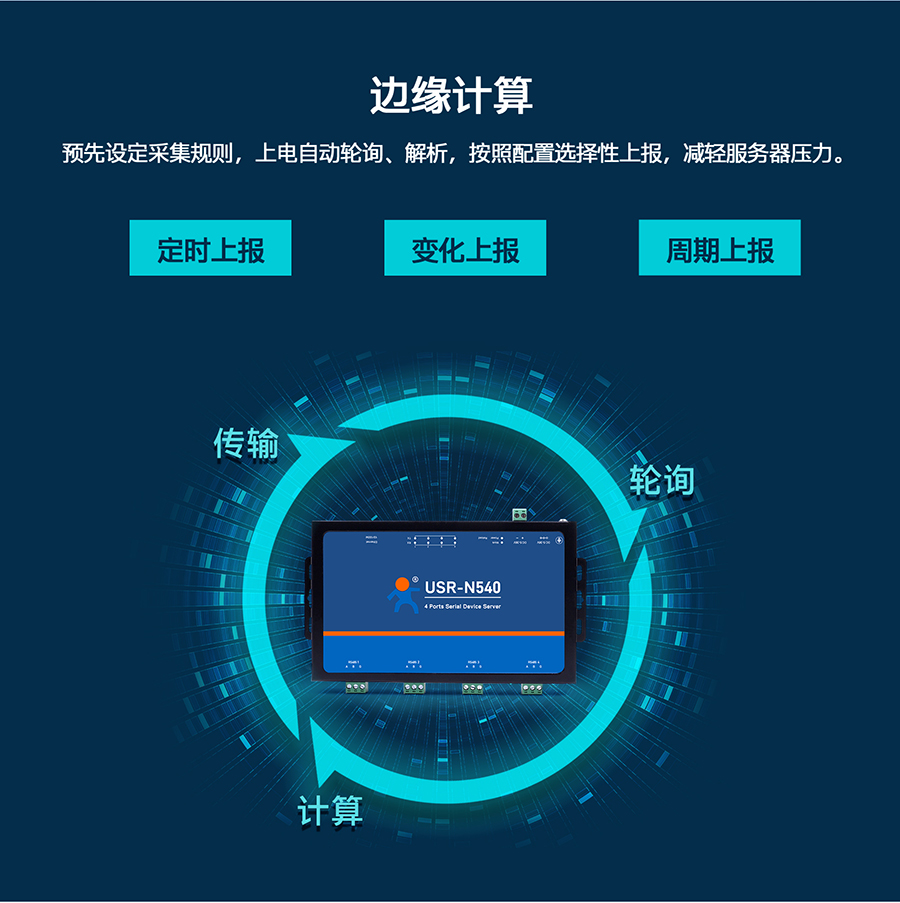

边缘计算功能 |
支持边缘采集、计算、上报 |
|

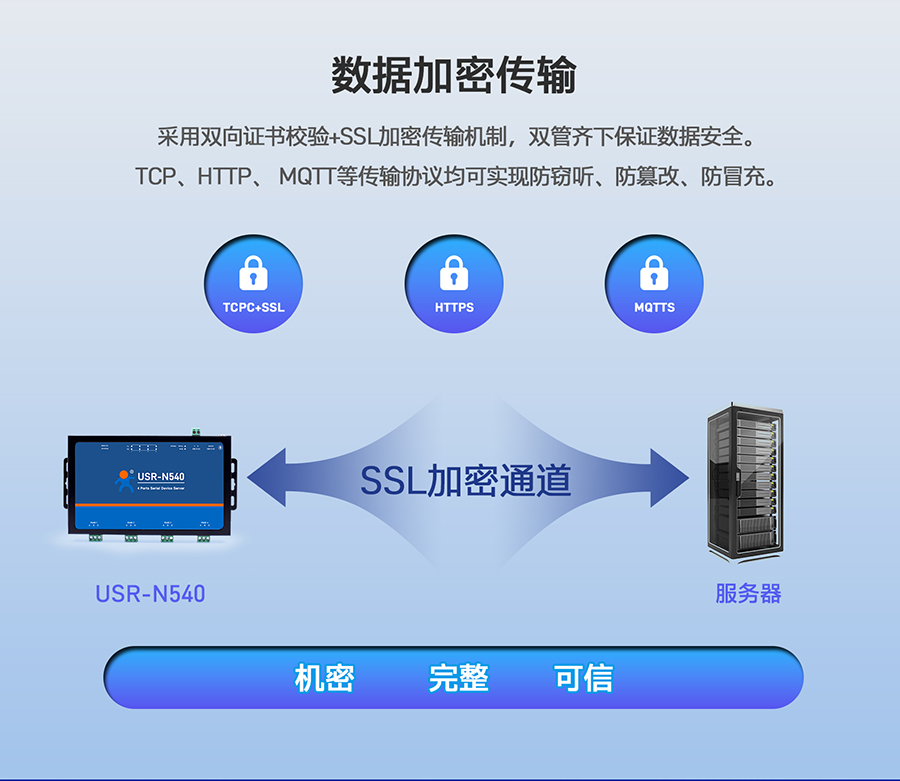

SSL加密 |
支持选TLS版本,支持不验证证书、验证服务器证书和双向验证证书 |
|
其他功能 |

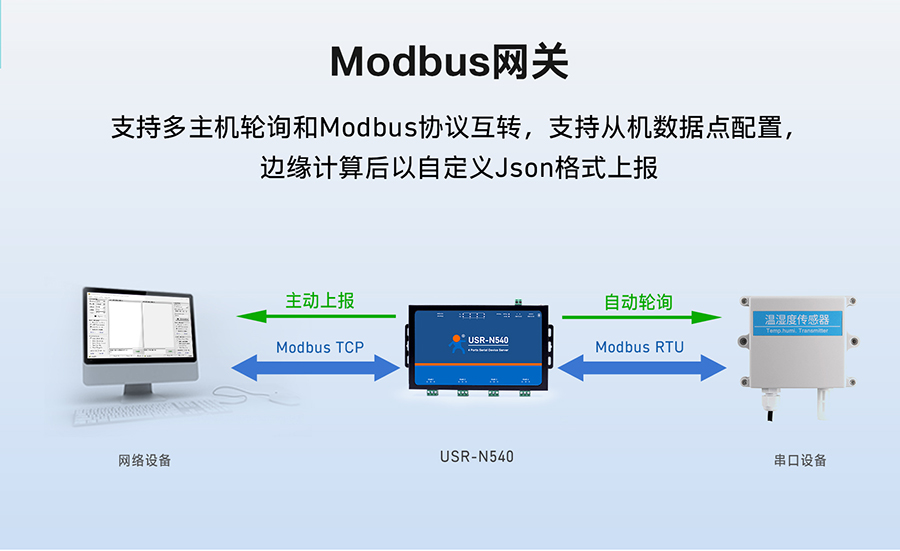

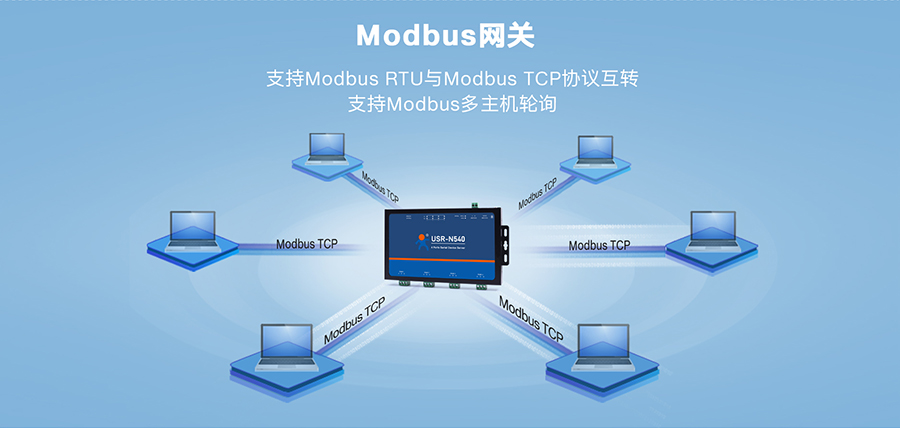

SNMP功能、Telnet功能、Modbus网关、UDP组播、HTTP Client |
|
网页转串口 |
支持WebSocket通信方式的网页转串口 |
|
配置方式 |
配置软件、AT指令配置、网页配置 |
|
串口缓存 |
动态缓存、按包缓存 例:包长为10Byte时可缓存450包即4.5KB 包长为1460Byte时可缓存10包即14.6KB |
|
网口缓存 |
48Kbyte |

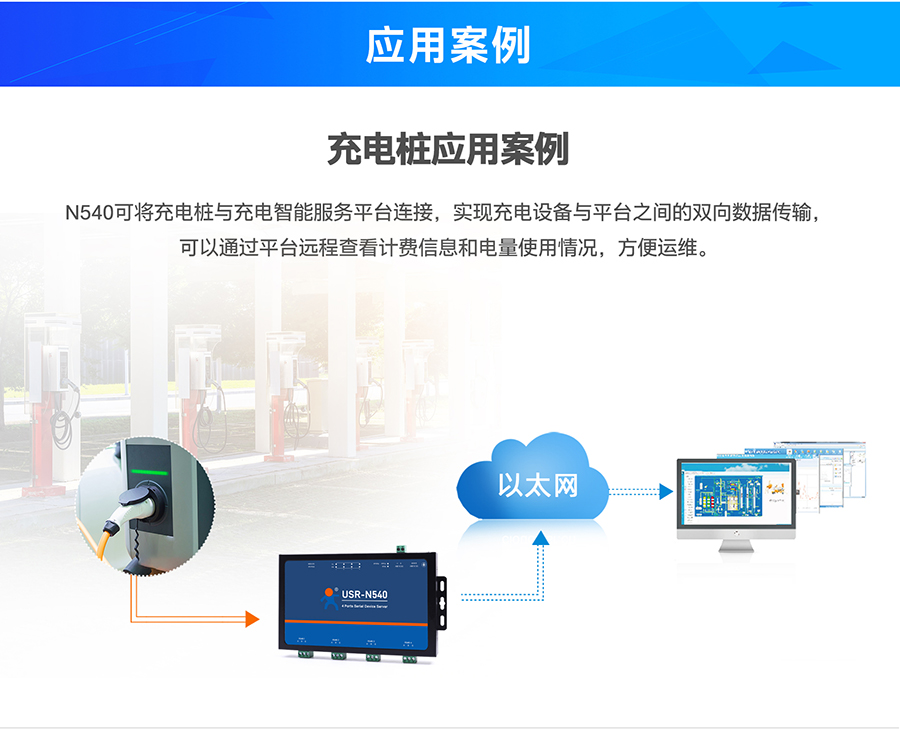

应用案例
![]() |
