首页 > 产品中心 > 工业级串口服务器 > USR-N510(新版本)

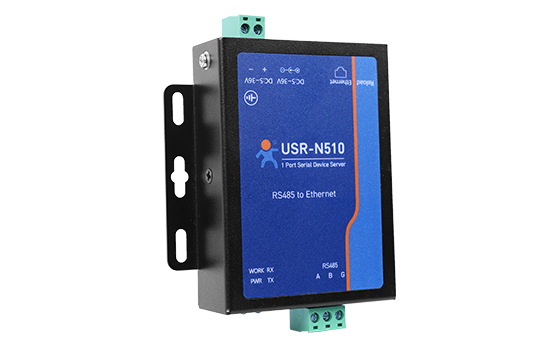

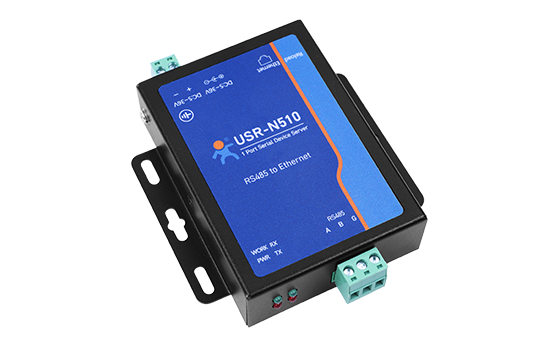

单串口服务器  USR-N510(新版本)

工业级 | 方案升级 | 高可靠EMC | 性能更高

USR-N510单串口服务器用于实现串口到以太网口的数据的双向透明传输。用户无需关心具体细节,服务器内部完成协议转换。串口一侧实现串口数据的透明传输,以太网口一侧则是TCP/IP数据包,通过简单设置即可指定工作细节,可以通过服务器内部的网页进行,也可以通过设置软件进行设置,一次设置永久保存。
RS485工业级单串口服务器N510_串口转以太网联网转换器
RS485单串口服务器新老方案对比

新老方案对比

RS485单串口服务器基本功能

基本功能

RS485单串口服务器内核方案升级

方案升级,提供更优体验

主控芯片采用ST方案Crotex-M7内核,主频高达400Mhz,
处理速度快,稳定可靠。

RS485单串口服务器多重防护

多重硬件防护

RS485单串口服务器的硬件保护功能
RS485单串口服务器功能结构

功能结构

RS485单串口服务器Modbus网关

Modbus网关

支持Modbus RTU与Modbus TCP协议互转
支持Modbus多主机轮询

RS485单串口服务器产品细节

产品细节

115.7*94*25.5 mm(L*W*H , 含端子、挂耳)

RS485单串口服务器发货清单

发货清单

RS485单串口服务器TCP Server工作模式

工作模式

TCP Server

串口服务器监听设定的端口并等待TCP客户端连接,
串口设备发送的数据将通过串口服务器透明传输给所有连接成功的客户端。

RS485单串口服务器TCP Client工作模式

TCP Client

串口服务器向设定的IP地址发起TCP连接,
若连接失败,串口服务器将不断尝试重连直到成功。
若连接成功,服务端就可以与串口设备双向透明传输数据。

RS485单串口服务器UDP工作模式

UDP模式

串口服务器将串口设备的数据UDP发送给指定的IP网络设备。
串口服务器同时监听端口,将所有接收的数据转发给串口设备。

RS485单串口服务器HTTP Client工作模式

HTTPD Client

支持串口数据HTTPD(GET/POST)方式提交至指定服务器。

RS485单串口服务器同步波特率

特色功能

同步波特率

通过网络指令动态改变串口服务器的波特率、数据位、校验位、停止位。

RS485单串口服务器注册包机制

注册包机制

串口服务器作为TCP Client时,建立链接后自动发送预定的注册包做标识。
注册包数据可以是IMEI码,ICCID码和自定义注册数据。

RS485单串口服务器串口网络心跳包

串口网络心跳包

网络心跳包:服务器通过定时发送心跳包通知服务器处于活跃状态,并保持与服务器的正常网络链接。
串口心跳包:服务器通知串口设备处于活跃状态,也可用于主动抓取传感器的数据。

RS485单串口服务器充电桩应用案例

应用案例

充电桩应用案例

N510可将充电桩与充电智能服务平台连接,实现充电设备与平台
之间的双向数据传输,可以通过平台远程查看计费信息和
电量使用情况,方便运维。

RS485单串口服务器工业自动化应用案例

工业自动化应用案例

N510应用到传统工业场景中,可以有效解决工人需要在现场监控设备
的难题,节省了人力成本,增加生产效率及安全系数。
数据化管理,生产过程控制更加精细。

RS485单串口服务器畜牧业养殖应用案例

畜牧业养殖应用案例

养殖业客户的饲喂器、报警器等装置通过N510接入用户的服务器
或者云平台,实现数据的双向透明传输。服务器可以通过N510下发指令,
远程控制所需饲料、饮用水的用量,设备出现报警信息时,
自动通知平台发出报警信息,维护更方便。

RS485单串口服务器TCP Server工作模式

工作模式

TCP Server

串口服务器监听设定的端口并等待TCP客户端连接,
串口设备发送的数据将通过串口服务器
透明传输给所有连接成功的客户端。

RS485单串口服务器TCP Client工作模式

TCP Client

串口服务器向设定的IP地址发起TCP连接,
若连接失败,串口服务器将不断尝试重连直到成功。
若连接成功,服务端就可以与串口设备双向透明传输数据。

RS485单串口服务器UDP工作模式

UDP模式

串口服务器将串口设备的数据UDP发送给指定的IP网络设备。
串口服务器同时监听端口,将所有接收的数据转发给串口设备。

RS485单串口服务器HTTP Client工作模式

HTTPD Client

支持串口数据HTTPD(GET/POST)方式提交至指定服务器。

RS485单串口服务器同步波特率

特色功能

同步波特率

通过网络指令动态改变串口服务器的
波特率、数据位、校验位、停止位。

RS485单串口服务器注册包机制

注册包机制

串口服务器作为TCP Client时,
建立链接后自动发送预定的注册包做标识。
注册包数据可以是IMEI码,ICCID码和自定义注册数据。

RS485单串口服务器串口网络心跳包

串口网络心跳包

网络心跳包:服务器通过定时发送心跳包
通知服务器处于活跃状态,并保持与服务器的正常网络链接。
串口心跳包:服务器通知串口设备处于活跃状态,也可用于主动抓取传感器的数据。

RS485单串口服务器充电桩应用案例

应用案例

充电桩应用案例

N510可将充电桩与充电智能服务平台连接,实现充电设备与平台
之间的双向数据传输,可以通过平台远程查看计费信息和
电量使用情况,方便运维。

RS485单串口服务器工业自动化应用案例

工业自动化应用案例

N510应用到传统工业场景中,
可以有效解决工人需要在现场监控设备的难题,
节省了人力成本,增加生产效率及安全系数。
数据化管理,生产过程控制更加精细。

RS485单串口服务器畜牧业养殖应用案例

畜牧业养殖应用案例

养殖业客户的饲喂器、报警器等装置通过N510接入用户的服务器
或者云平台,实现数据的双向透明传输。
服务器可以通过N510下发指令,
远程控制所需饲料、饮用水的用量,
设备出现报警信息时,
自动通知平台发出报警信息,维护更方便。
