RS485八串口服务器 USR-N580

工业级 | ARM方案 | RS485*8 | 硬件看门狗 | Modbus网关 | 双网口

八串口服务器USR-N580，是用来将TCP/UDP数据包与RS485接口实现数据透明传输的设备。独特的工业功能支持，支持Modbus网关功能，更加方便工业现场使用。支持网络打印，打印机行业使用更加方便。独特的硬件看门狗机制，抗干扰能力更强，彻底拒绝假死。本串口服务器内部搭载ARM处理器，功耗低，速度快，稳定性高。内部集成了TCP/IP 协议栈，用户利用它可以轻松完成嵌入式设备的网络功能，节省人力物力和开发时间，使产品更快的投入市场，增强竞争力。

八串口服务器_RS485工业级8串口服务器_modbus网关_TCP/IP协议栈

基本功能

N580用于快速实现串口与以太网的数据双向透传功能。

功能结构

八串口宽波特率

8个RS485接口，自带凤凰端子
8个串口独立工作、互不影响，可配置为不同的波特率宽波特率，
支持600bps~921600bps，满足设备的不同需求

强大的级联功能

10/100Mbps双网口设计，支持交换机功能，可级联，
方便设备部署，有效扩展串口数量

多种工作模式自由选择

N580支持TCP Client、TCP Server、UDP Client、UDP Server、Httpd Client
（后续将支持MQTT Client工作模式）等五种工作模式，
只需简单配置，即可实现数据透传功能。

方案升级，提供更优体验

N580采用Arm Cortex-M7方案，主频高达480MHz，1M RAM+4M Flash配置，
资源充足；延时小，可扩展性更强；数据传输速度快，稳定可靠。
（后续将支持MQTT/SSL/IPV6等主流协议，敬请期待）

高等硬件防护

电快速脉冲群- EFT

避免因线路中切换感性负载，如电动机、变频器等
出现的群脉冲干扰对设备工作造成影响

脉冲群：3级

浪涌抗扰度测试-Surge

避免因线路出现瞬间大电流（如：雷击、电源切换等）时，
对设备硬件造成损害

防浪涌：3级

静电防护-ESD

防止静电对设备的损害(如：人体静电、
粉尘静电、电力应用环境电弧等)

接触3级
空气3级

看门狗

内部进程看门狗，外部硬件看门狗
二十四小时不宕机，稳定运行

特色功能合辑

虚拟串口

解决PC端软件作为串口无法与联网
设备通信的难题

串口/网络心跳包

网络心跳包：提示服务器并与其保持正常网络连接。
串口心跳包：提示串口设备，主动抓取传感器数据。

Modbus网关

轮询机制可有效解决数据并发造成的粘连拥堵问题

同步波特率

通过网络指令动态改变串口服务器的
波特率、数据位、校验位、停止位。

特色功能合辑

虚拟串口

解决PC端软件作为串口无法与联网
设备通信的难题

串口/网络心跳包

网络心跳包：提示服务器并与其保持正常网络连接。
串口心跳包：提示串口设备，主动抓取传感器数据。

Modbus网关

轮询机制可有效解决数据并发造成的
粘连拥堵问题

同步波特率

通过网络指令动态改变串口服务器的
波特率、数据位、校验位、停止位。

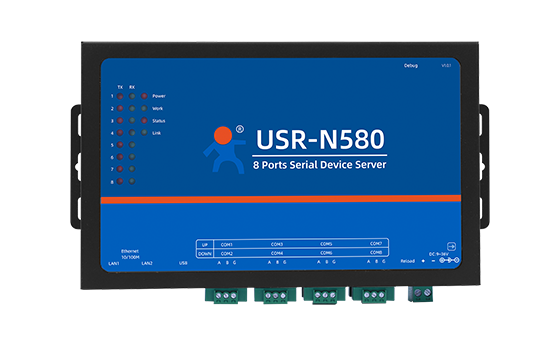

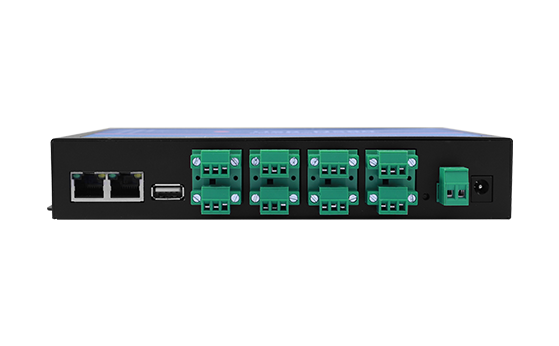

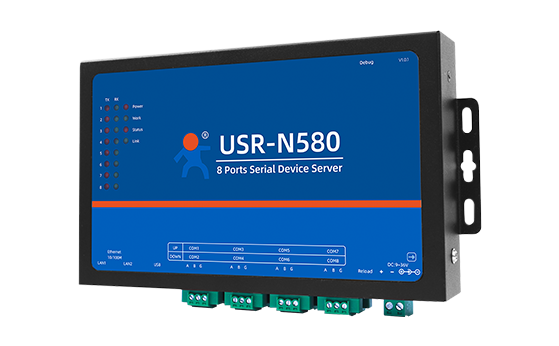

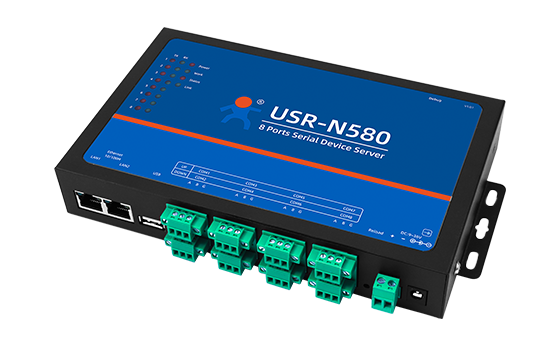

产品细节

222*122*35 mm（L*W*H , 含端子、挂耳）

应用案例

工业自动化联网监控

传统的工业自动化联网监控设备不具备联网功能，N580集成优化的TCP/IP
协议栈，可提供串口数据转TCP/IP的网络方案，大幅提升工业自动化水平。

无人值守称重

将N580与道闸相连，方便控制中心通过以太网远程控制道闸开关。同时，
N580的多个串口可连接其他称重仪表、LED显示屏、RFID读卡器、
车辆感应线圈、票据打印机等外设，丰富更多应用场景。

电气火灾联网报警

N580与电气火灾报警器的串口相连进行通讯，可快速将报警信息传输至
服务器平台，并提醒工作人员留意火情信息，减少人员和财产损失。

分类	参数	数值
硬件参数	工作电压	DC 9.0～36.0 V
	工作电流	120mA@12V
	网口规格	RJ45、10/100Mbps、交叉直连自适应
	串口波特率	600～921.6K（bps）
	串口数	RS485*8
软件参数	网络协议	TCP/UDP、IPV4、HTTP
	IP获取方式	静态IP、DHCP
	域名解析	支持
	用户配置	软件配置，网页配置，串口/网络AT指令配置
	简单透传方式	TCP Server/TCP Client/ UDP Server/UDP Client 支持双Socket
	类RFC2217	支持
	Httpd Client	支持
	TCP Server连接	支持最多8路TCP连接（可自定义）
	网络缓存	48Kbyte
	串口缓存	动态缓存、按包缓存例：包长为10Byte时可缓存200包即2KB 包长为1460Byte时可缓存5包即7.3KB
	平均传输延时	<10ms
	配套软件	虚拟串口、参数设置软件
	485_EN切换速度	<100us
	流控	XON/XOFF
	注册包	支持自定义、MAC、透传云注册包
	网页转串口	支持WebSocket通信方式的网页转串口
	心跳包	支持串口、网络自定义心跳包
其他	可靠等级	静电3级、浪涌3级、脉冲群3级
	尺寸	22212235mm(LWH含端子、侧耳)
	工作温度	-40～85℃
	存储温度	-40～105℃
	工作湿度	-40～ 85℃（工业级）
	存储湿度	-40～ 105°C，5～ 95% RH（无凝露）
	包装	防静电泡沫
	发货配件	电源、网线
