首页 > 产品中心 > 工业级串口服务器 > USR-N520 (新版本)

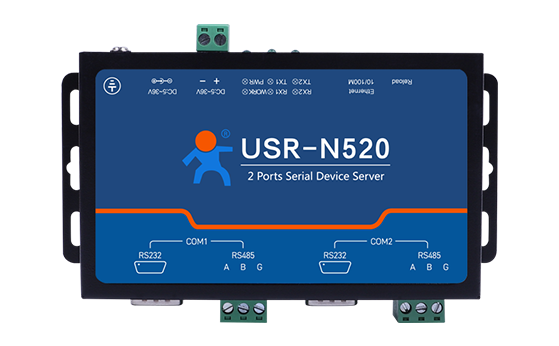

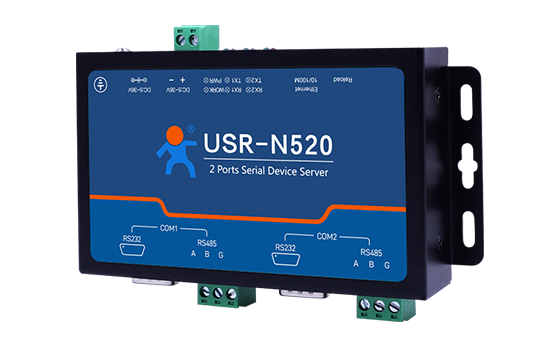

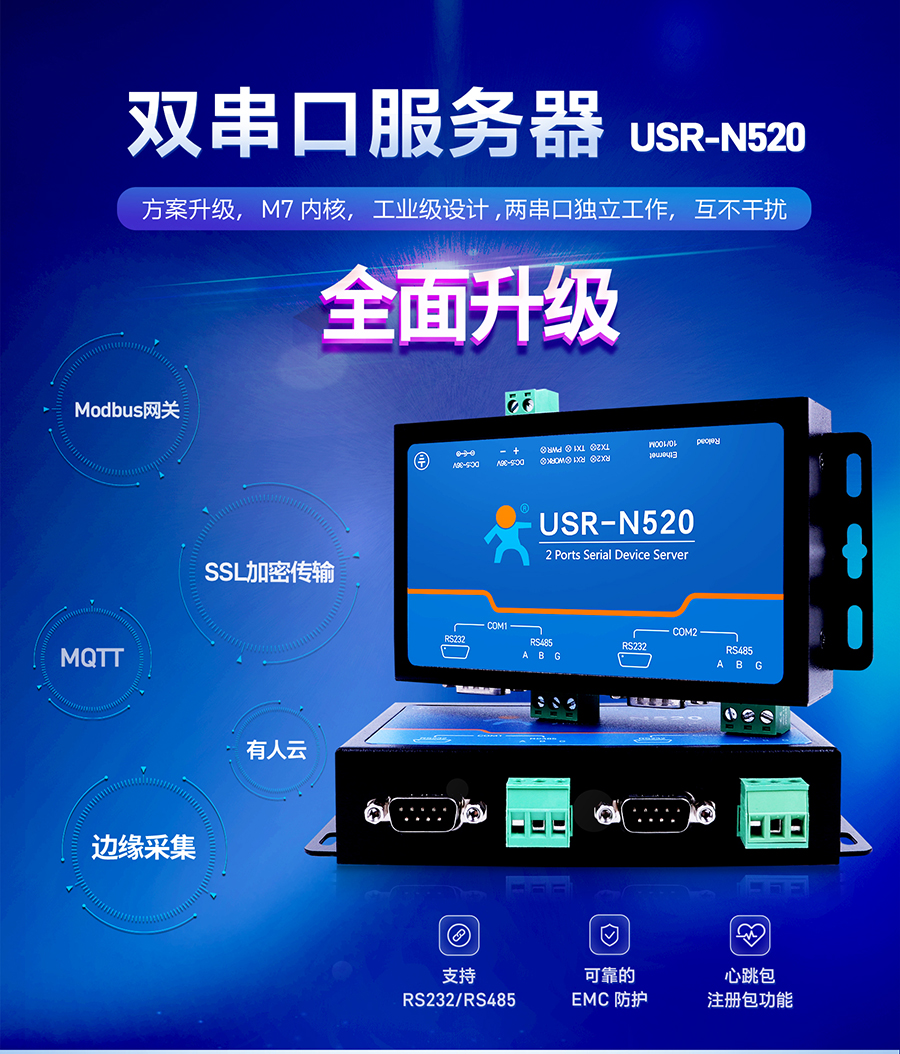

RS485双串口服务器  USR-N520 (新版本)

Modbus网关 | RS485/232 | 可靠的EMC防护 | 心跳包注册包功能

USR-N520双串口服务器用于实现串口到以太网口的数据的双向透明传输。用户无需关心具体细节,服务器内部完成协议转换。串口一侧实现串口数据的透明传输,以太网口一侧则是TCP/IP数据包,通过简单设置即可指定工作细节,两个串口相互独立。可以通过服务器内部的网页进行,也可以通过设置软件进行设置,一次设置永久保存。
RS485串口服务器_双串口转以太网联网转换器工业级设计_两串口独立工作

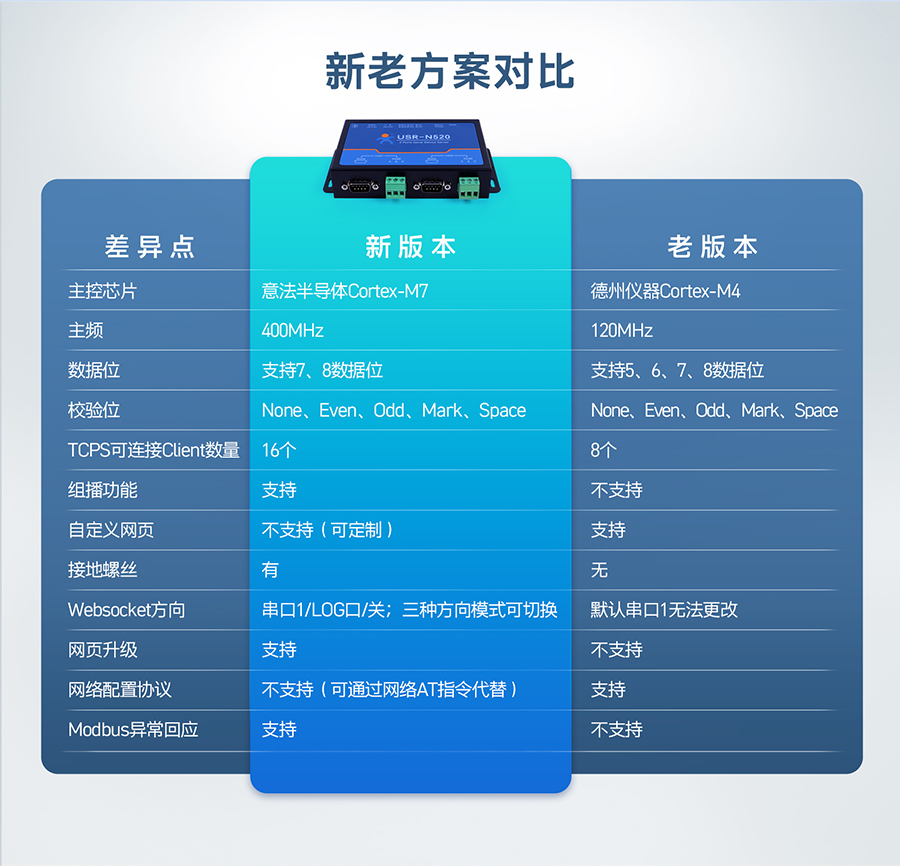

RS485双串口服务器 新老方案对比

新老方案对比

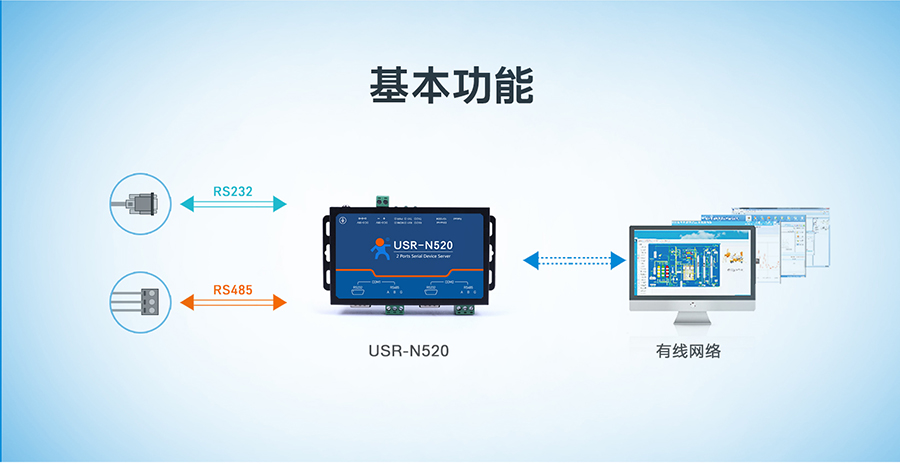

RS485双串口服务器基本功能

基本功能

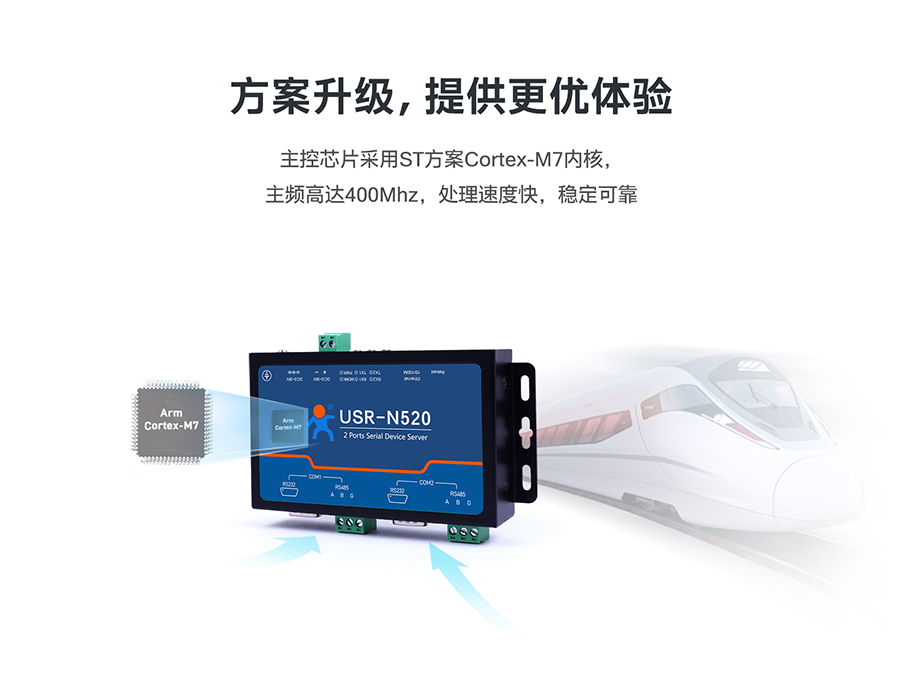

RS485双串口服务器 方案升级,提供更优体验

方案升级,提供更优体验

主控芯片采用ST方案Crotex-M7内核,
主频高达400Mhz,处理速度快,稳定可靠

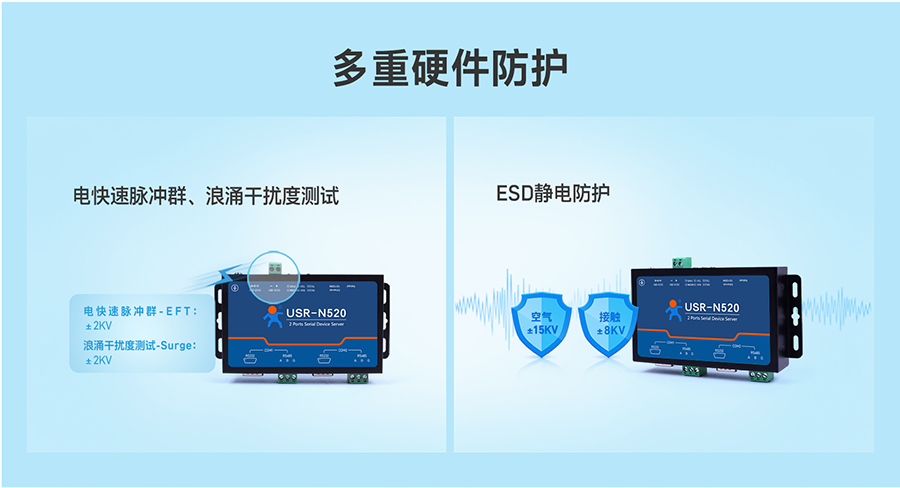

RS485双串口服务器 多重硬件防护

多重硬件防护

电快速脉冲群、浪涌干扰度测试

ESD静电防护

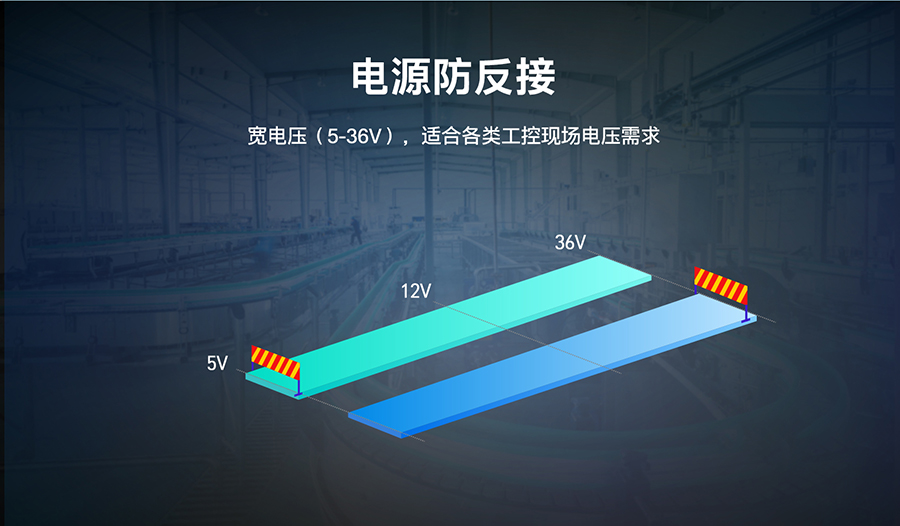

RS485双串口服务器 电源防反接

电源防反接

宽电压(5-36V),适合各类工控现场电压需求

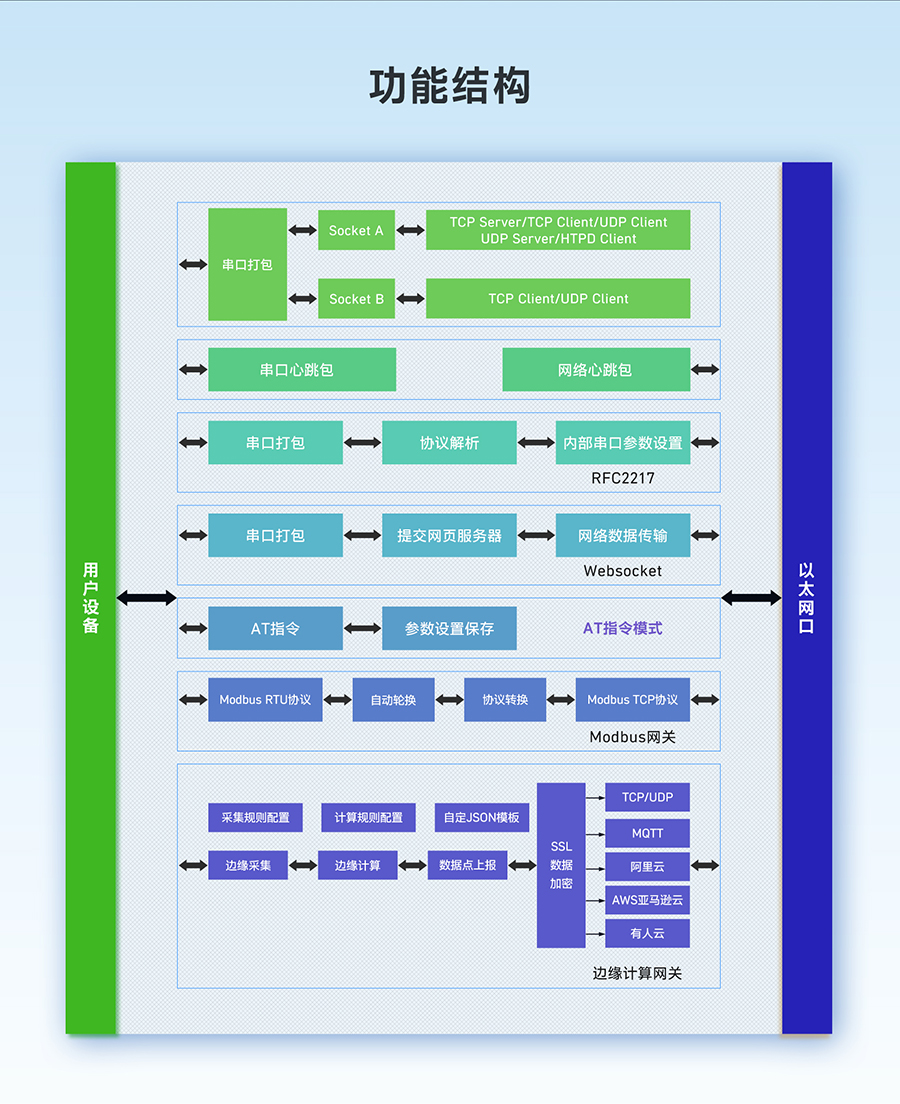

RS485双串口服务器 功能结构

功能结构

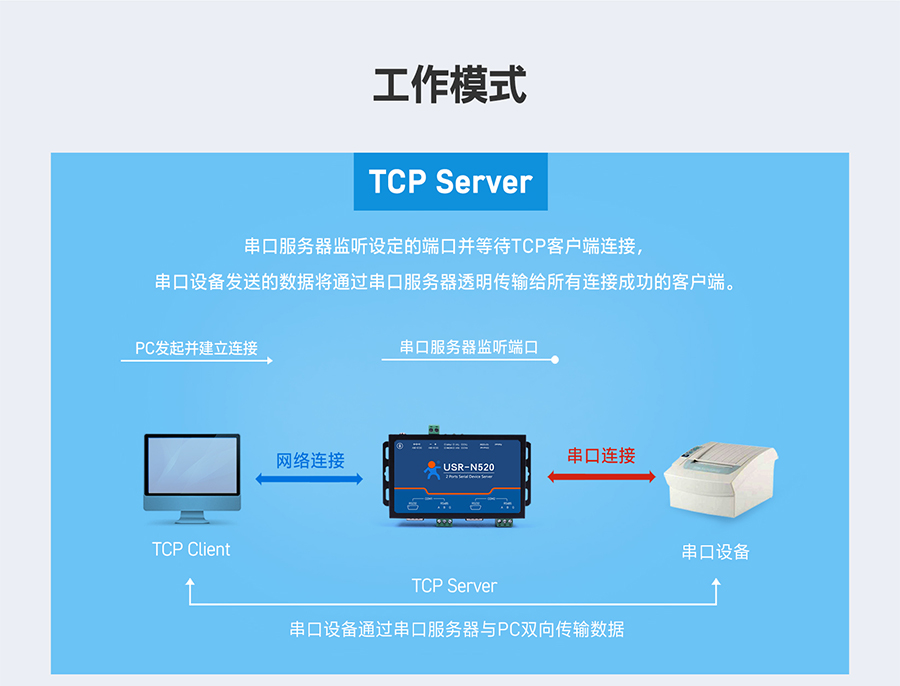

RS485双串口服务器 TCP Sever模式

工作模式

TCP Server

串口服务器监听设定的端口并等待TCP客户端连接,
串口设备发送的数据将通过串口服务器透明传输给所有连接成功的客户端。

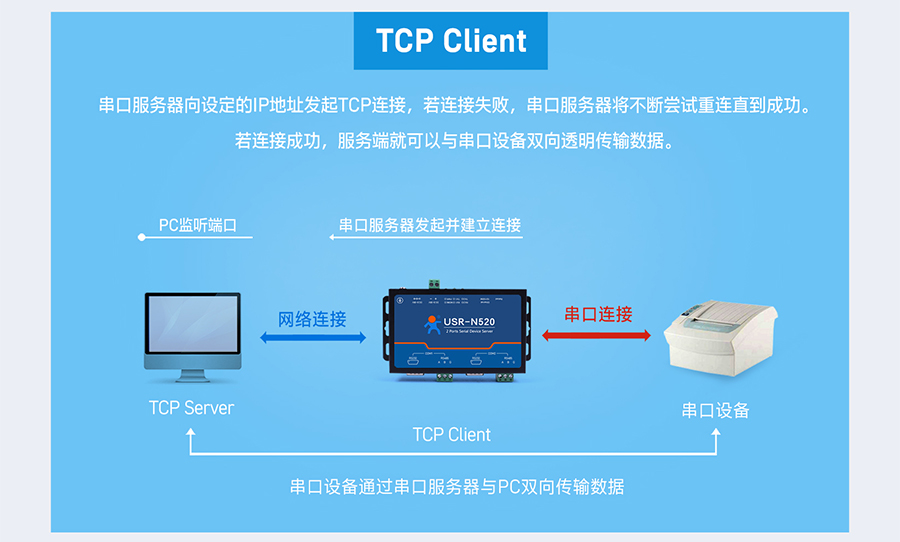

RS485双串口服务器 TCP Client

TCP Client

串口服务器向设定的IP地址发起TCP连接,若连接失败,串口服务器将不断尝试重连直到成功。
若连接成功,服务端就可以与串口设备双向透明传输数据。

RS485双串口服务器 TCP Sever模式

工作模式

TCP Server

串口服务器监听设定的端口并等待TCP客户端连接,
串口设备发送的数据将通过串口服务器透明传输
给所有连接成功的客户端。

RS485双串口服务器 TCP Client

TCP Client

串口服务器向设定的IP地址发起TCP连接,
若连接失败,串口服务器将不断尝试重连直到成功。
若连接成功,服务端就可以与串口设备双向透明传输数据。

RS485双串口服务器 UDP 模式

UDP 模式

串口服务器将串口设备的数据UDP发送给指定的IP网络设备。
串口服务器同时监听端口,将所有接收的数据转发给串口设备。

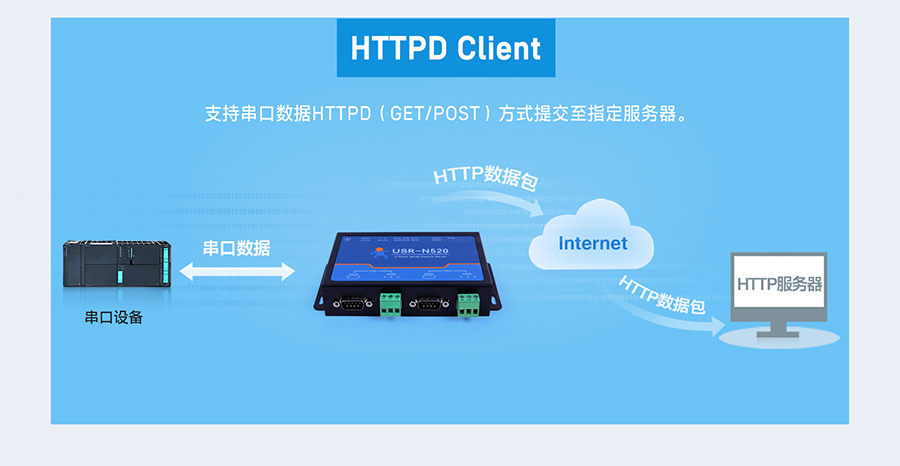

RS485双串口服务器 HTTPD Client

HTTPD Client

支持串口数据HTTPD(GET/POST)方式提交至指定服务器。

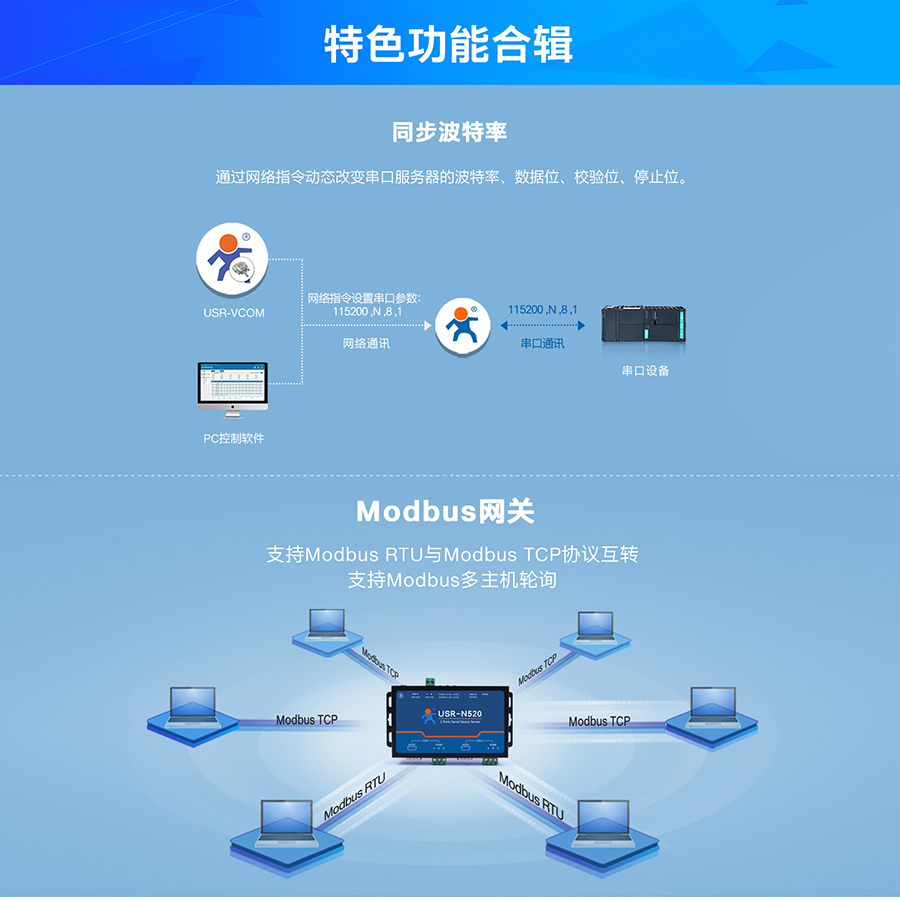

RS485双串口服务器 特色功能合辑

特色功能合辑

同步波特率

通过网络指令动态改变串口服务器的波特率、数据位、校验位、停止位。

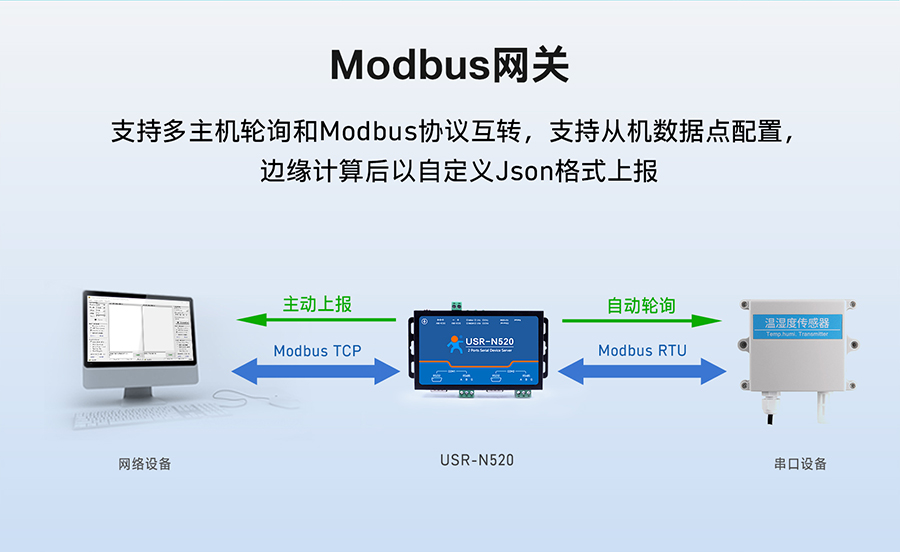

RS485双串口服务器 Modbus网关

Modbus网关

支持Modbus RTU与Modbus TCP协议互转
支持Modbus多主机轮询

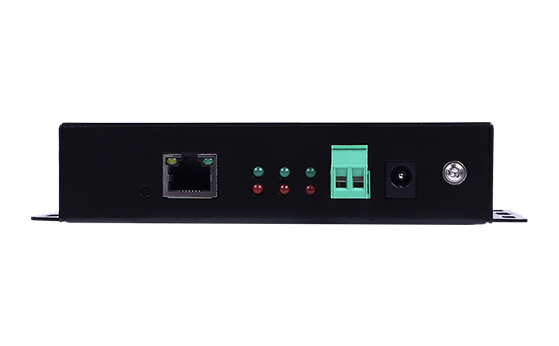

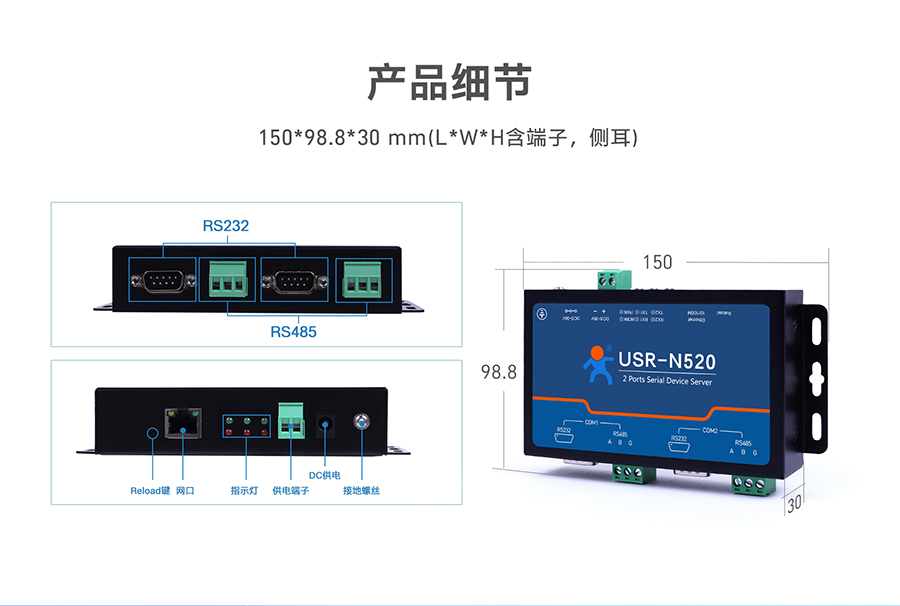

RS485双串口服务器 产品细节

产品细节

150*98.8*30 mm(L*W*H含端子,侧耳)

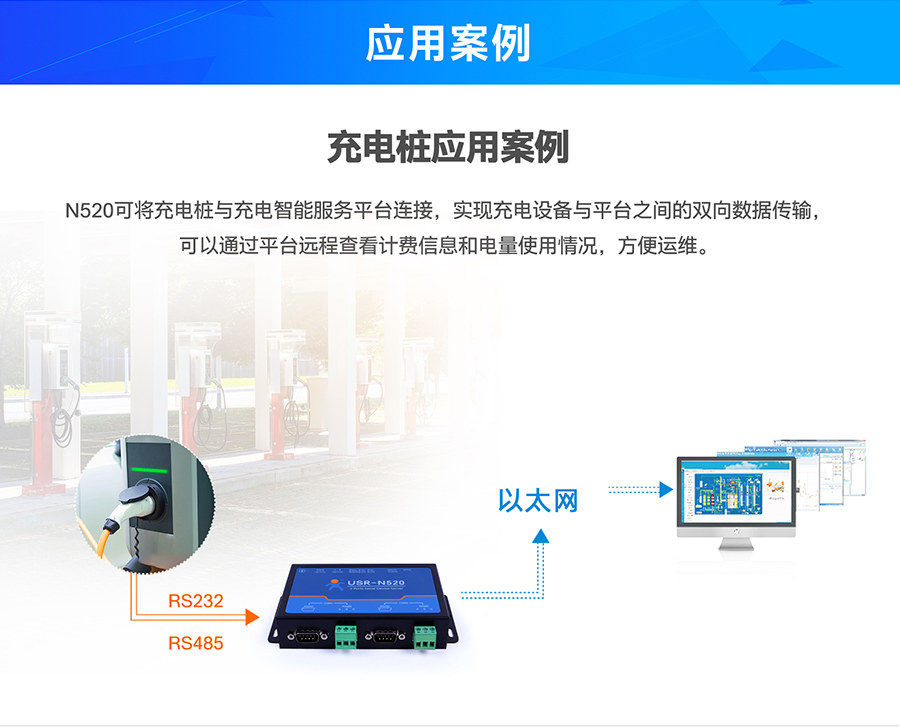

RS485双串口服务器 充电桩应用案例

应用案例

充电桩应用案例

N520可将充电桩与充电智能服务平台连接,实现充电设备与平台之间的双向数据传输,
可以通过平台远程查看计费信息和电量使用情况,方便运维。

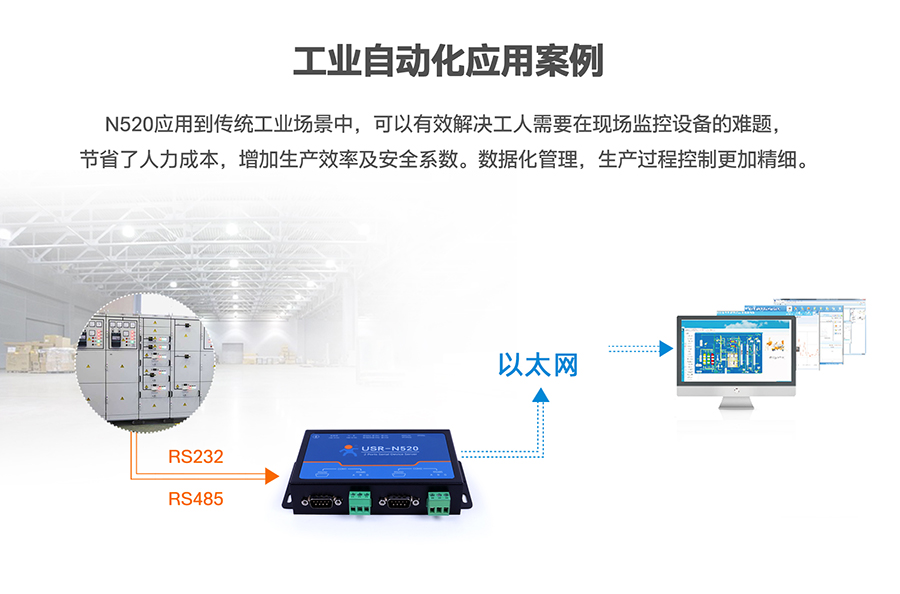

RS485双串口服务器 工业自动化应用案例

工业自动化应用案例

N520应用到传统工业场景中,可以有效解决工人需要在现场监控设备的难题,
节省了人力成本,增加生产效率及安全系数。数据化管理,生产过程控制更加精细。
