一. 说明

1. 说明：用串口调试助手软件模拟串口终端设备;

2. 数据流向：串口调试助手软件----N510 -----远程服务器

3. 客户实际应用：终端设备---N510 ---远程服务器

二. 所需资料

1. 软件设计手册http://www.usr.cn/Down/USR-N510-software-V1.0.3.pdf

2. 说明书http://www.usr.cn/Down/USR-N510_V1.0.9.pdf

3. 设置软件http://www.usr.cn/Download/230.html

4. 串口调试助手：http://www.usr.cn/Product/78.html

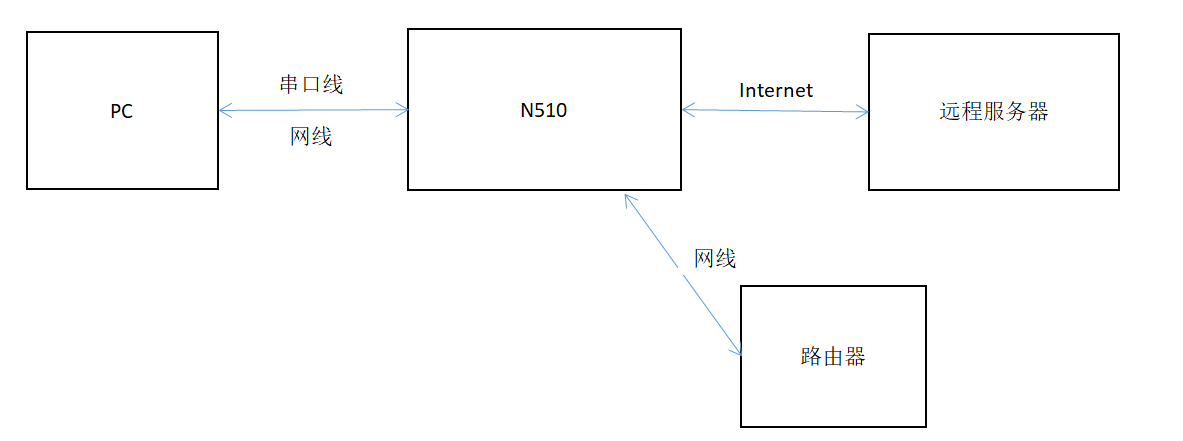

三. 网络拓扑图



四. 设备连接

1. 将N510串口通过串口转USB线与PC相连接，通过网线将 N510的网口 和PC 的网口相连接，后面设置完成后通过网线将N510的网口接到路由器LAN口上面，给设备供网。检测硬件连接无错误后，接入我们配送的电源适配器，给 N510 供电。

五. 具体操作

1. 按路径：控制面板——>网络和Internet——>网络和共享中心

到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

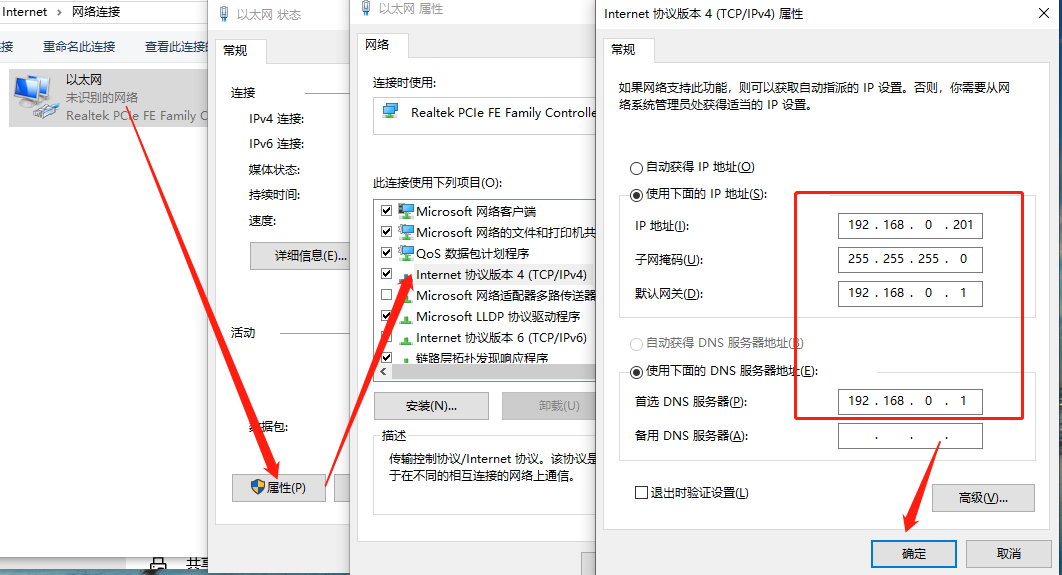

2. 给电脑设置静态IP，设置成与N510同一网段，N510默认IP：192.168.0.7。

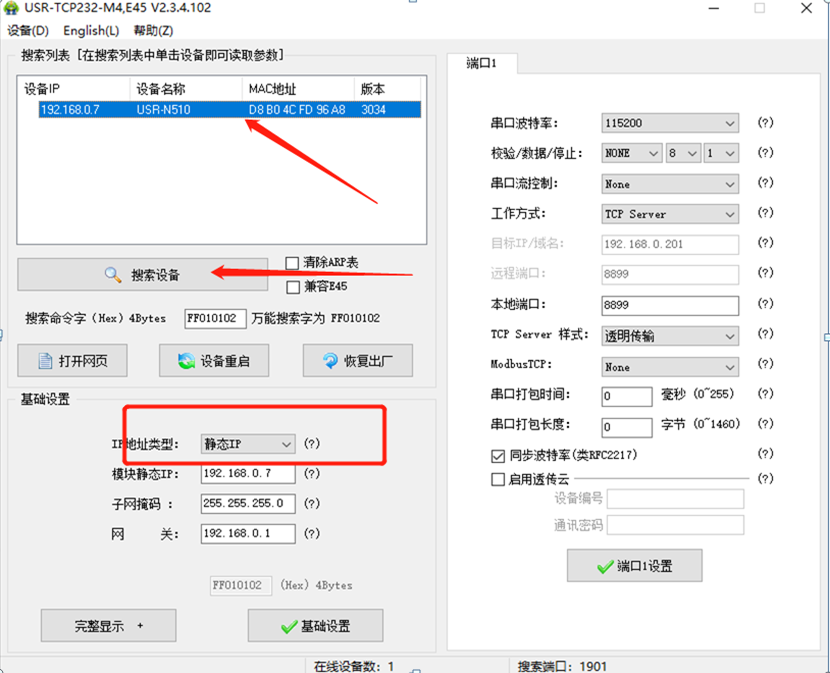

3. 打开M4设置软件，点击搜索设备，可看到搜索到的设备，点击选中，可看到IP地址类型为静态IP。

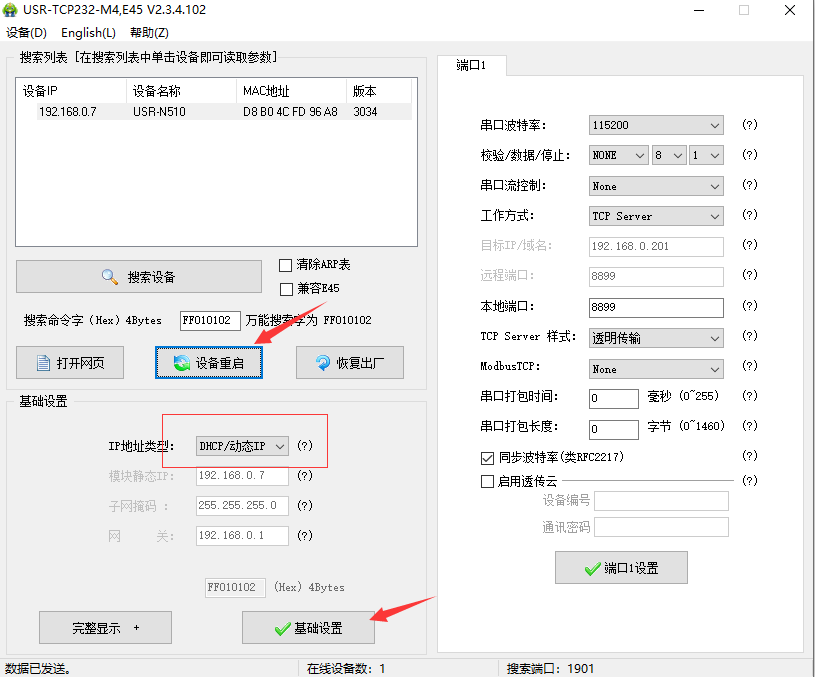

4. 更改IP地址类型为DHCP/动态IP，点击基础设置保存，设备重启使参数生效。



5. 网线直连N510的网口和路由器的LAN口，保证N510正常上网，电脑连接路由器的WiFi，电脑和路由器同一网段，设置软件重新搜索设备，可看到路由器分配给N510的IP。

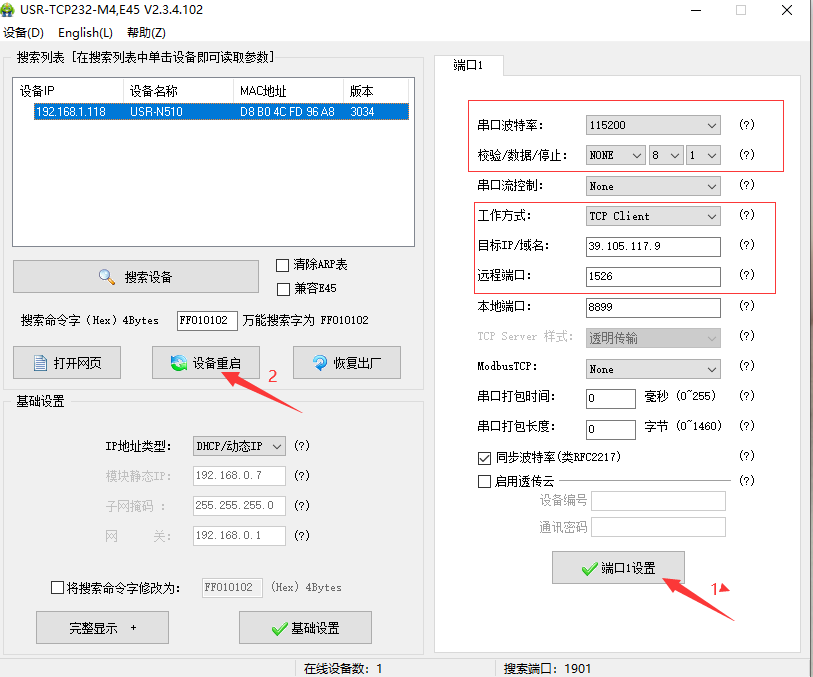

6. 工作方式选择TCP Client，目标IP：39.105.117.9（客户想要连接的服务器的IP地址），远程端口号：1526（根据客户的服务器地址填写），设置完成后点击端口1设置保存参数，设备重启使参数生效。

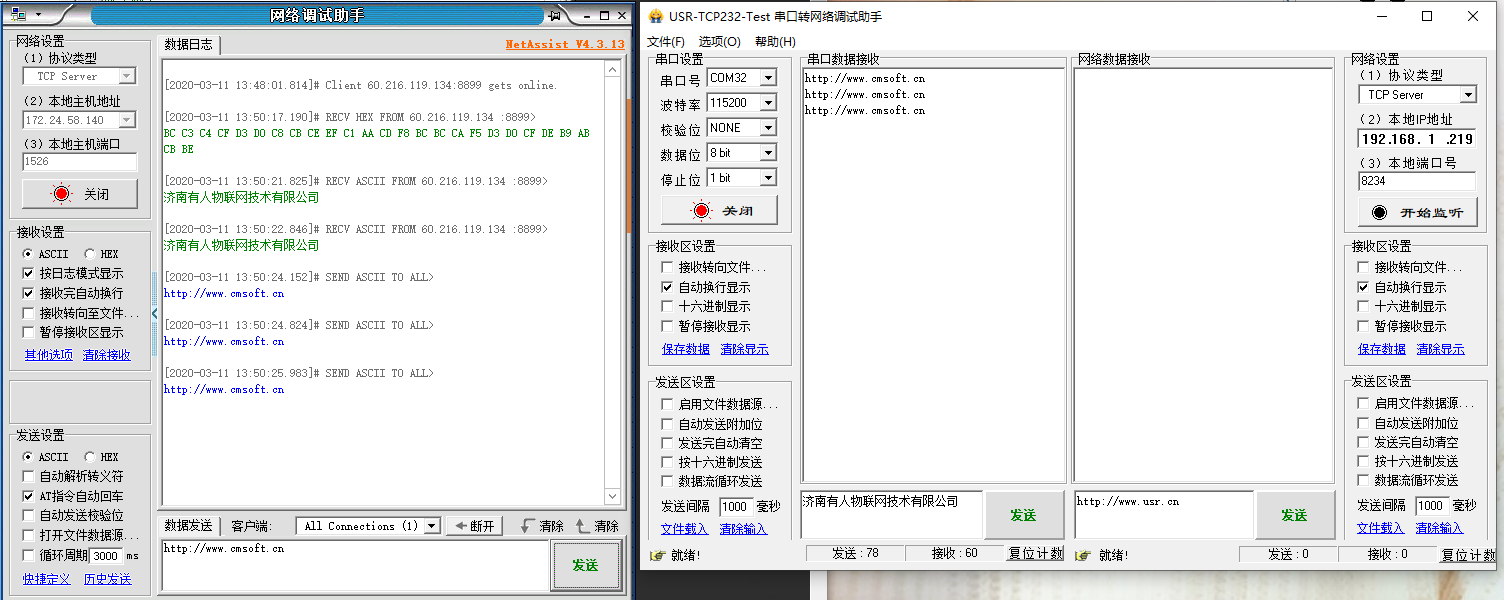

7.打开串口，串口参数和N510的串口参数保持一致，网络端点击链接，如下图有连接对象显示，网络端和串口端互发数据测试



USR-N510基本测试通信和使用方：http://www.usr.cn/Faq/235.html
