USR-N668连接有人云实现模板组态

2020-04-03

分享到:
{}

一、要下载的软件



说明书:http://www.usr.cn/Download/545.html

软件手册:http://www.usr.cn/Download/544.html

设置软件:http://www.usr.cn/Download/547.html

测试软件:http://www.usr.cn/Download/27.html

基本测试案例http://www.usr.cn/Faq/304.html

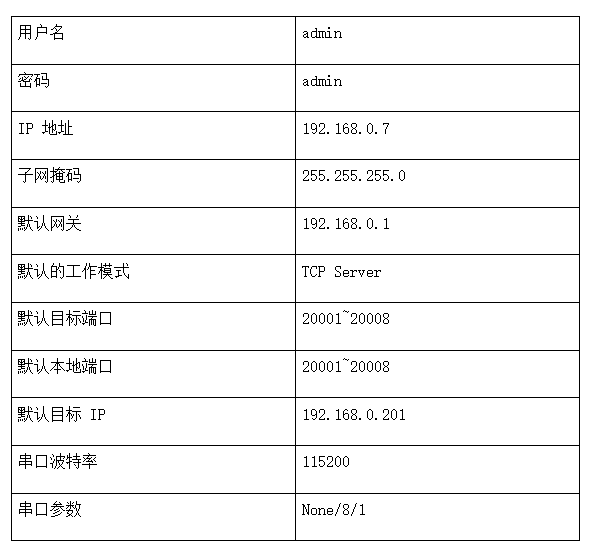

二、设备默认参数

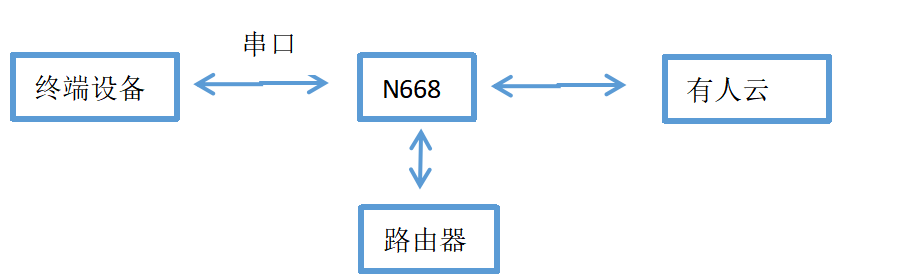

三、连接设置



    先通过220V电源线给668上电,设备再用网线通过LAN口连接路由器,电脑要连接外网保证可以上网。设备通过另一根网线一端接串口1(网口下串口1的拨码开关拨到00)另一端接网口转串口的转换器,再接入母对母串口线与232转USB串口线,这样668设备就通过232串口接入电脑了。





四、注册有人云通行证,登录有人云



五、在有人云中添加设备



必须使用设备ID的方式添加设备



六、选择相应的终端设备的模板(这里以MODBUS TU的云端采集为例)





七、进一步配置从机与变量(从机号为您的设备地址号





八、完成保存后,会跳转至设备列表,即可以看到设备添加成功。

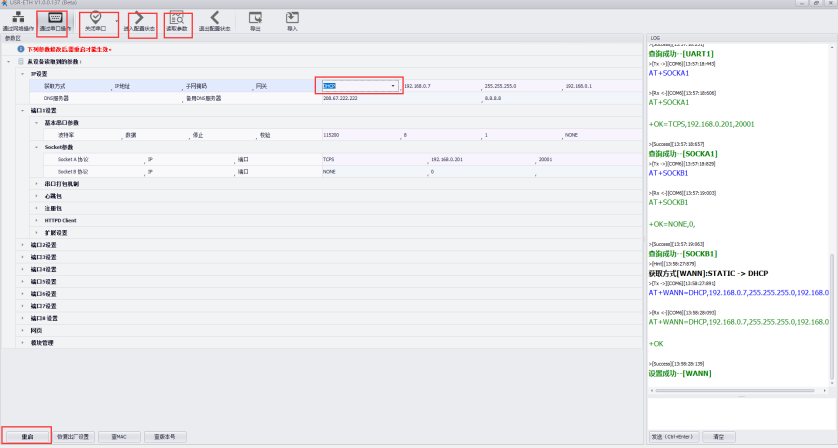

九、进入设备的设置软件,通过串口进入设置状态,获取参数后,修改设备为动态获取路由器IP,重启保存。

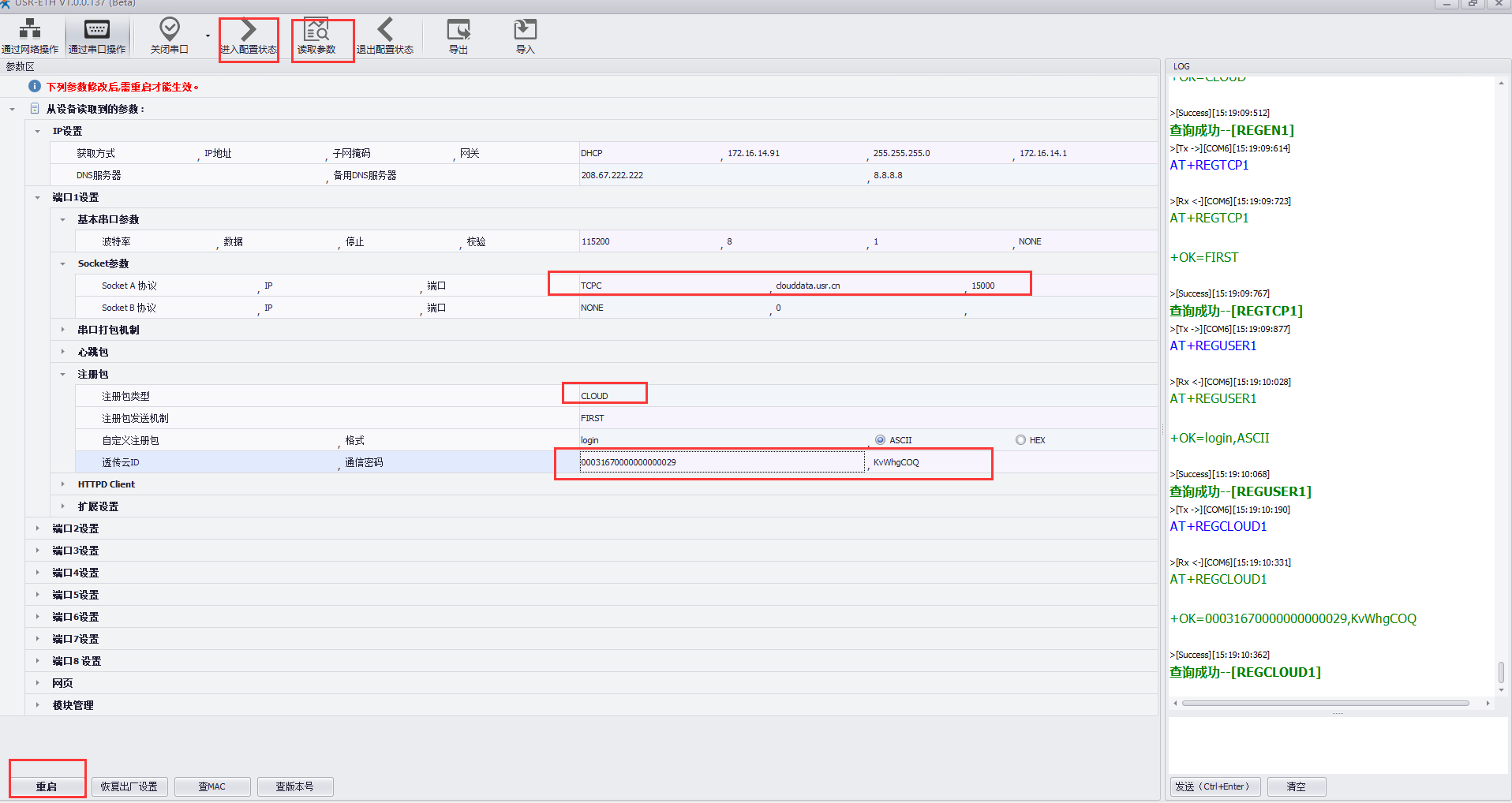

十、查看有人云所添加设备的SN与通讯密码,重新进入配置状态进行设置。



十一、完成重启后可以看到设备上线成功



十二、将进入设备管理——设备模板——组态设计,拖拽控件绑定数据点,完成组态绘制。

十三、组态绘制

进入组态设计,在左侧控件栏选择设备模板中所添加设备数据点的展示类型控件,这里以数值型数据为例,拖拽变量值控件至画布,最左侧绑定数据点,点击保存预览后,即可在大屏展示组态。
