一、说明

  1、基础资料

  说明书

  软件设计手册

  设置软件

  虚拟串口下载地址

  二、配置步骤

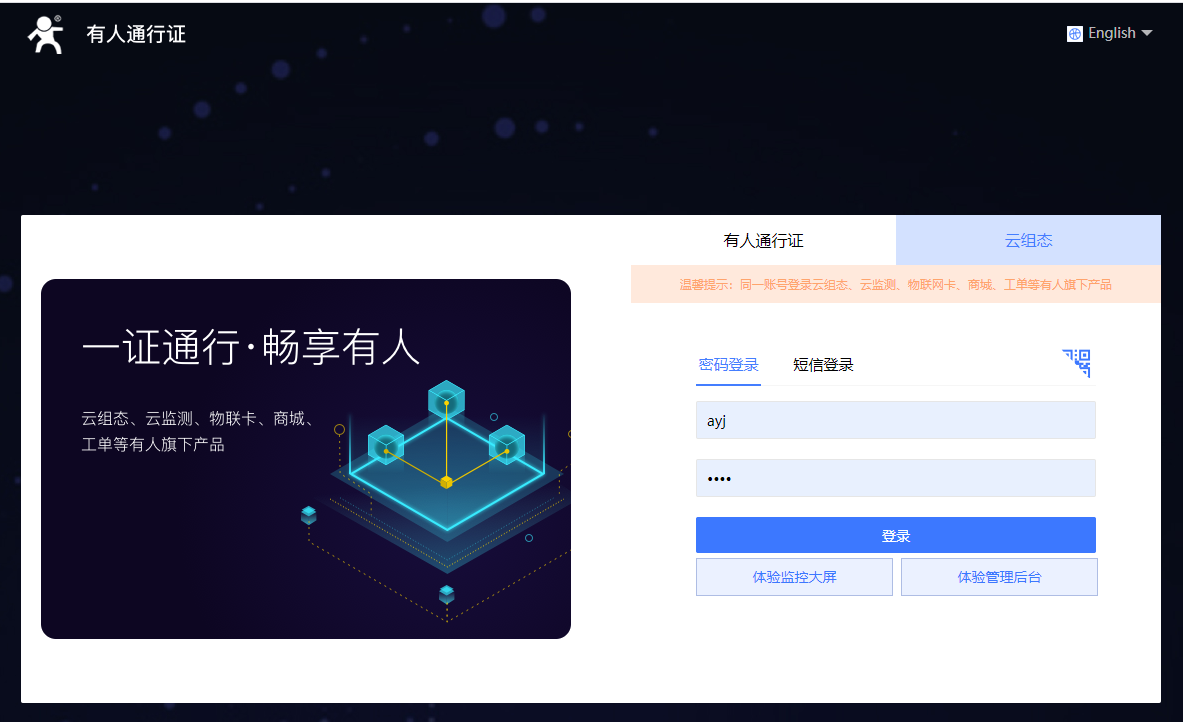

  1、登录有人云(如果没有账号先申请通行证，目前只能通过手机号来注册通行证账户)

  有人云入口：https://account.usr.cn/mp_scada

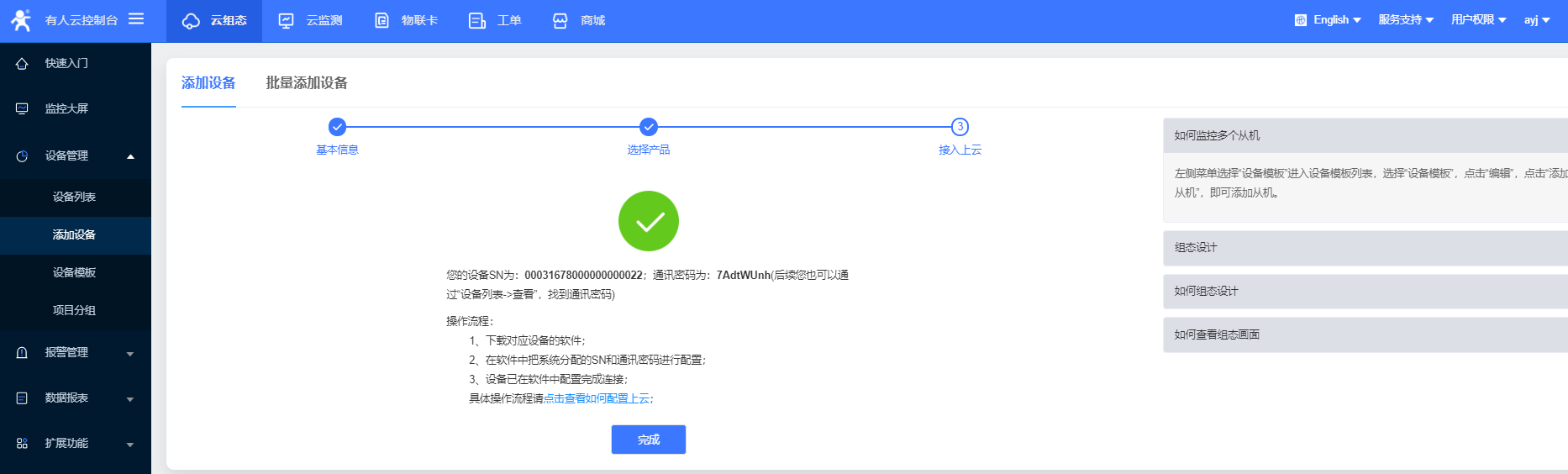

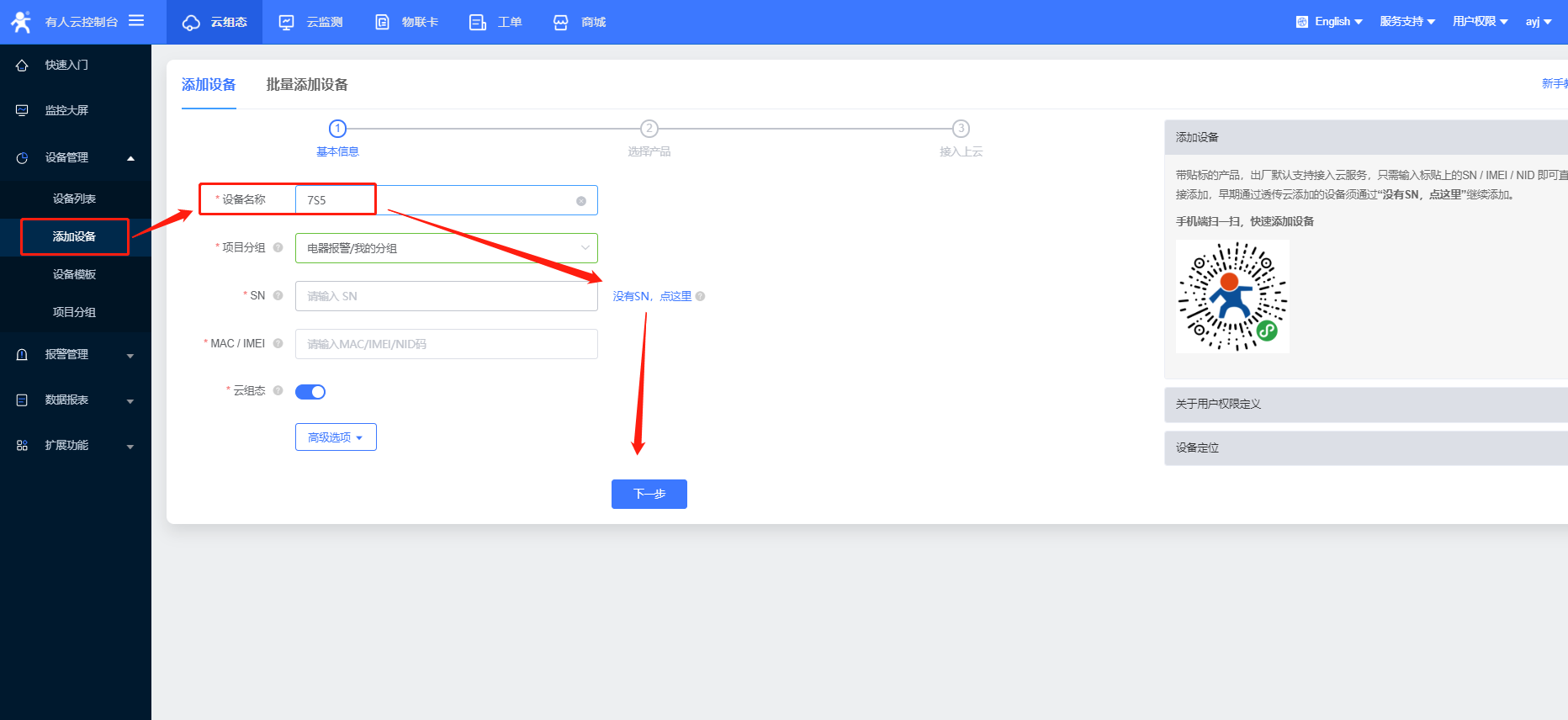

  2、添加设备(添加两个7S5，添加方式相同以添加一个4G模块7S5为例)

  有人云以设备ID方式添加，ID是系统自动生成的

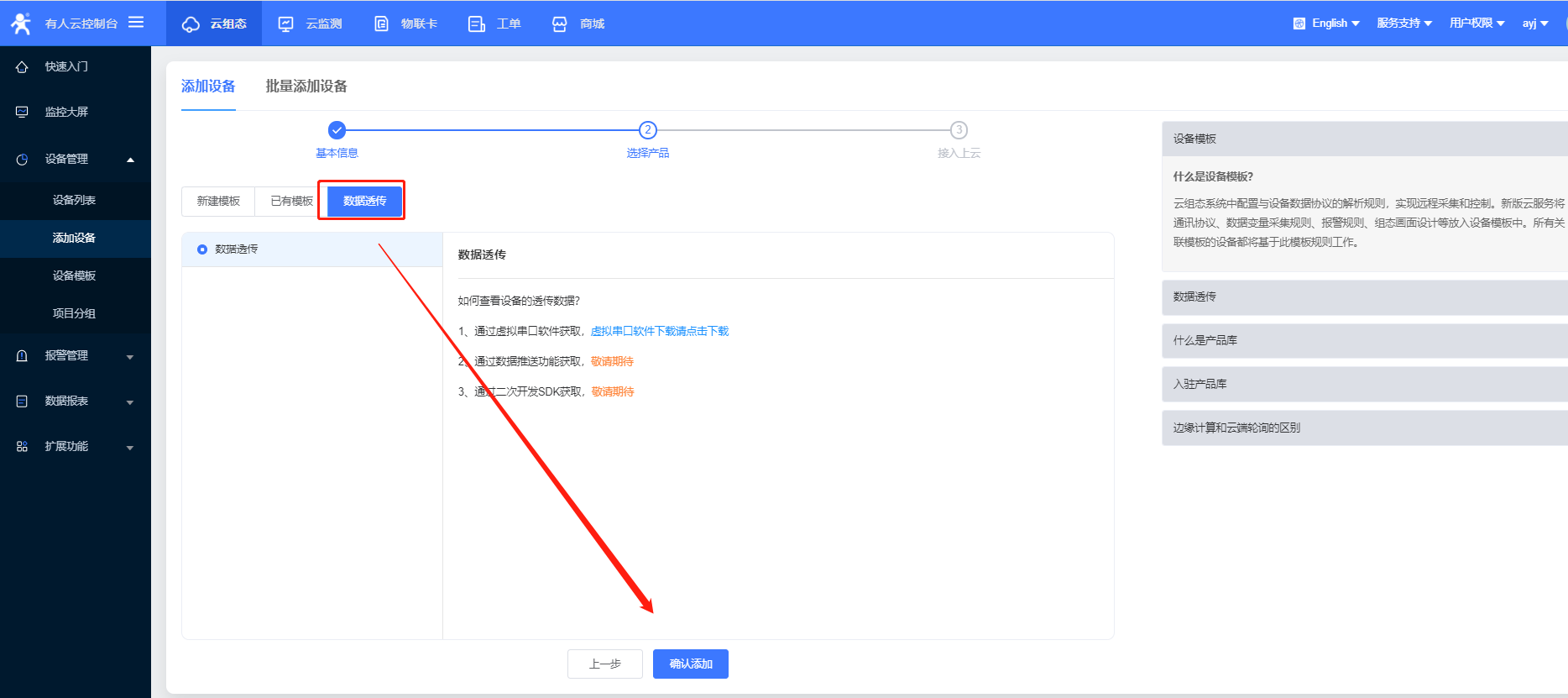

  添加步骤如图：

  3、以同样的方式再添加一个7S5/2

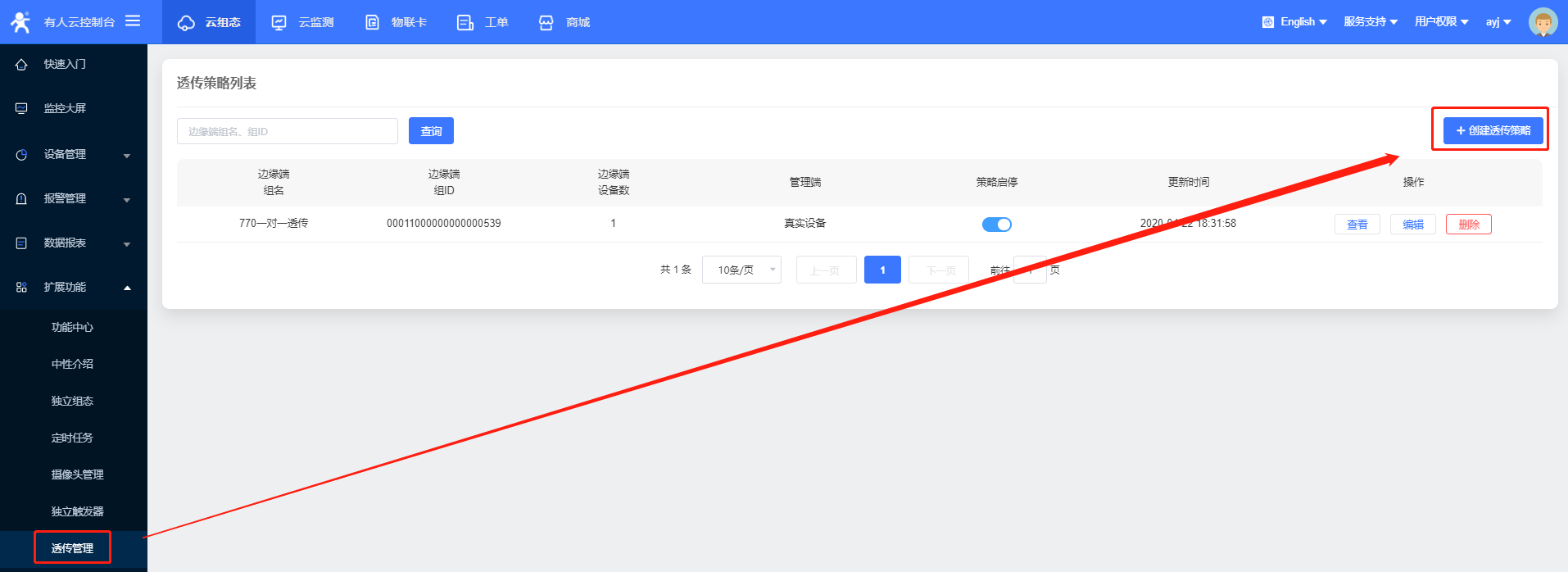

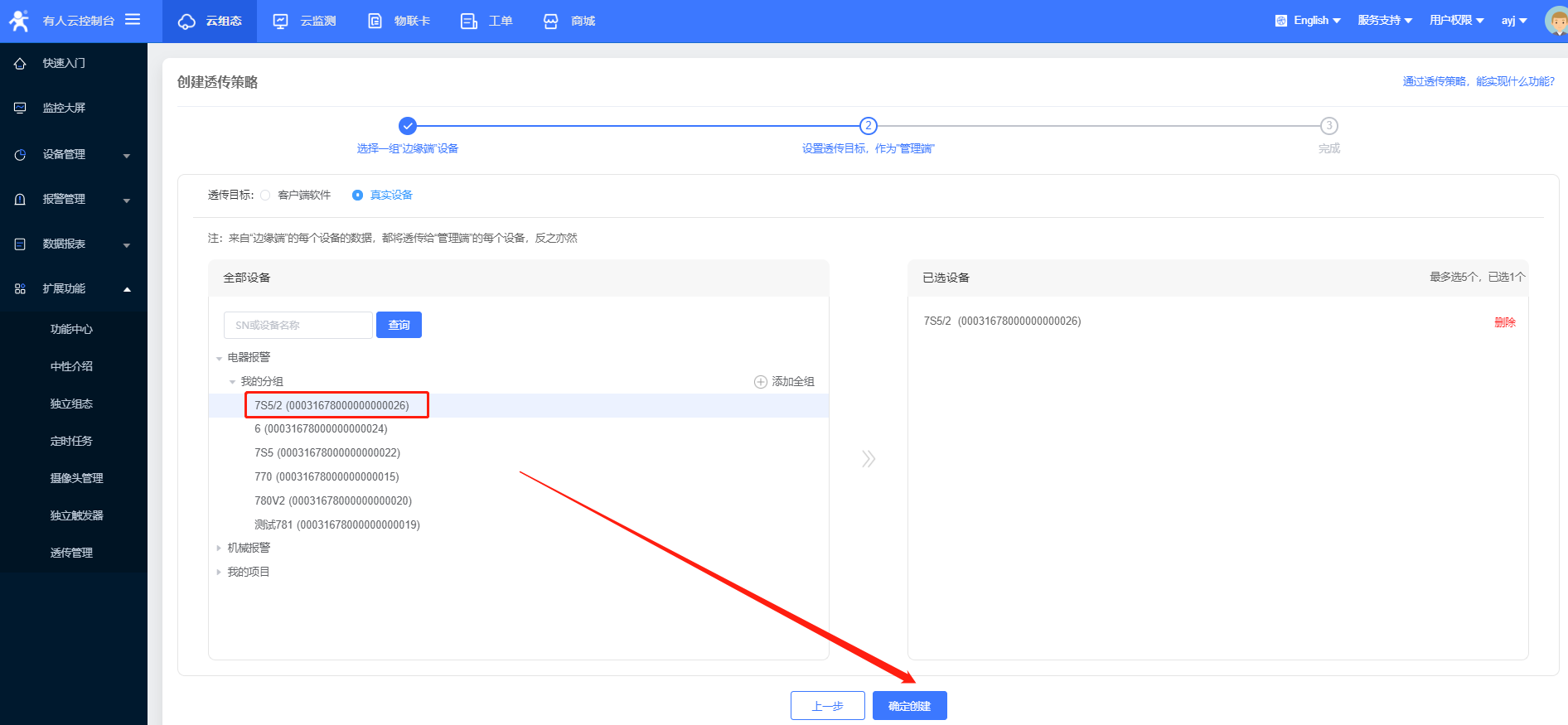

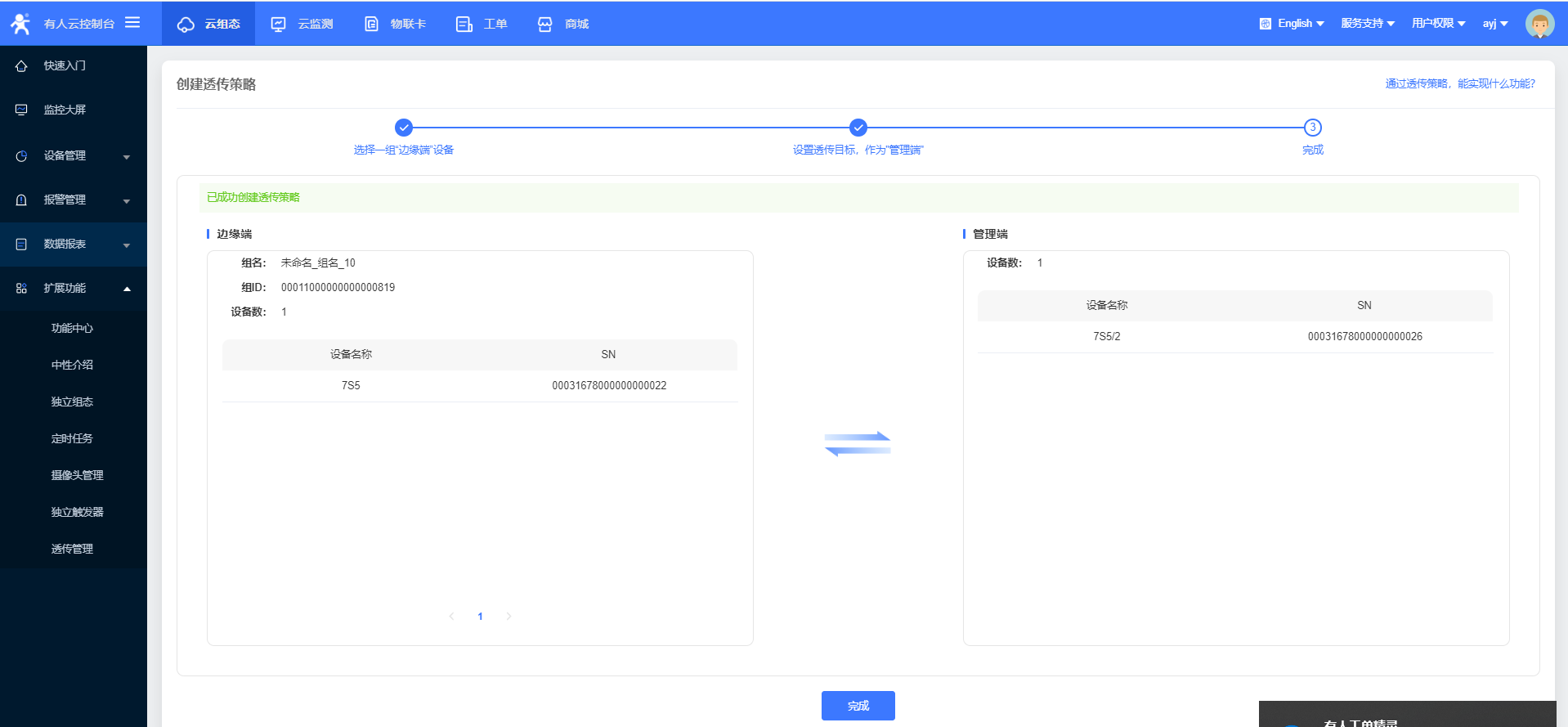

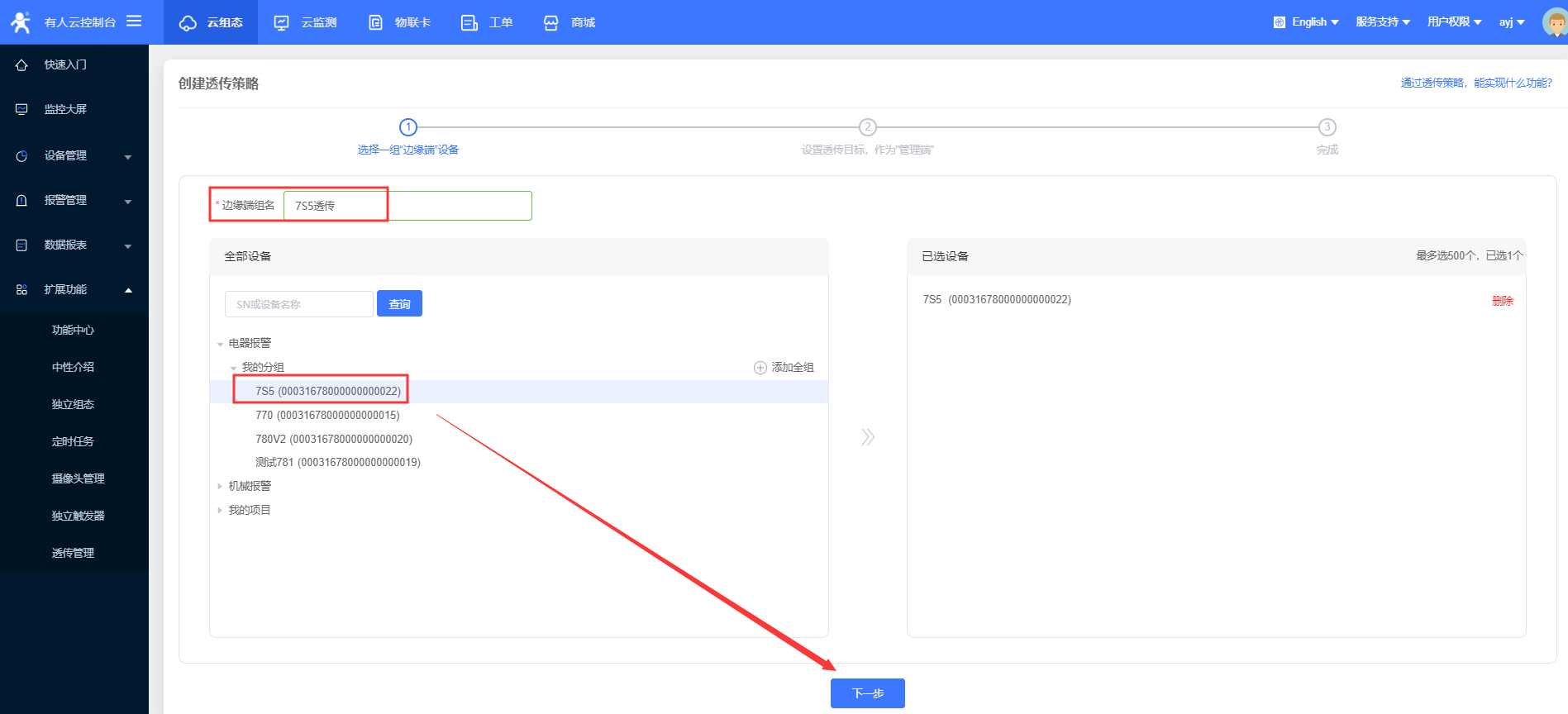

  4、创建透传策略

  5、DTU参数配置

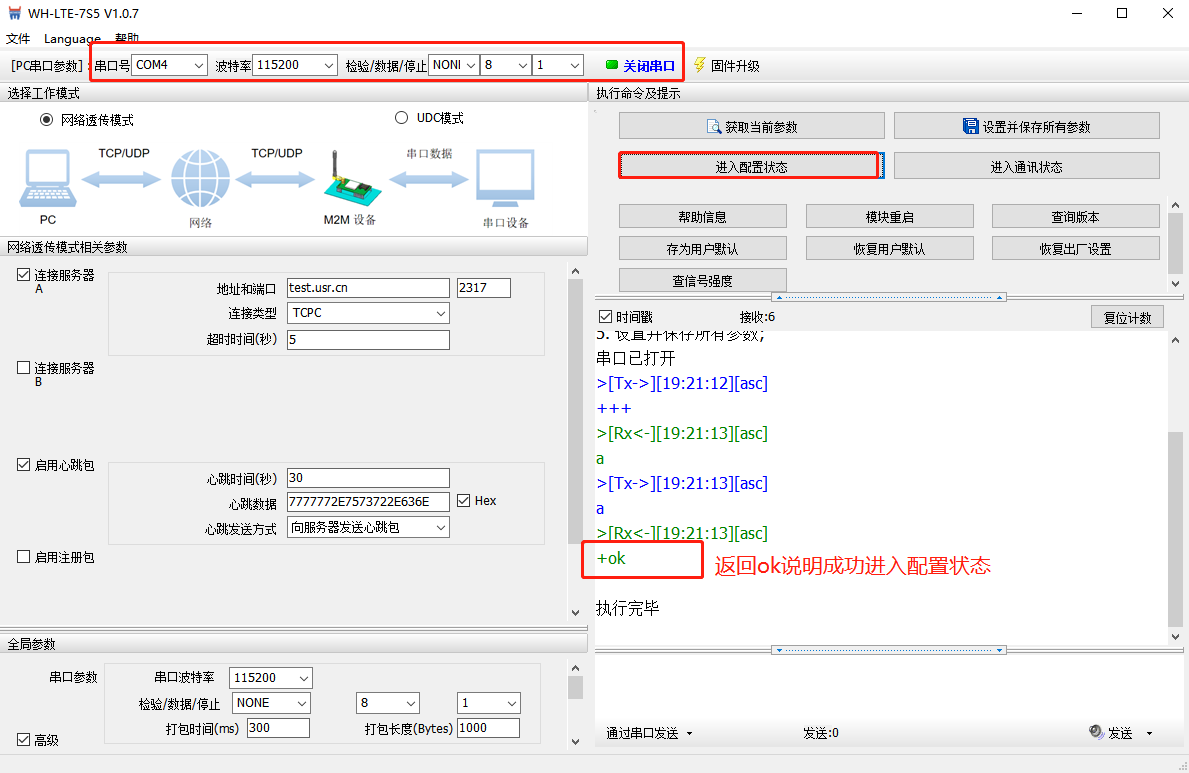

  打开串口，进入配置状态，返回ok说明进入配置状态成功

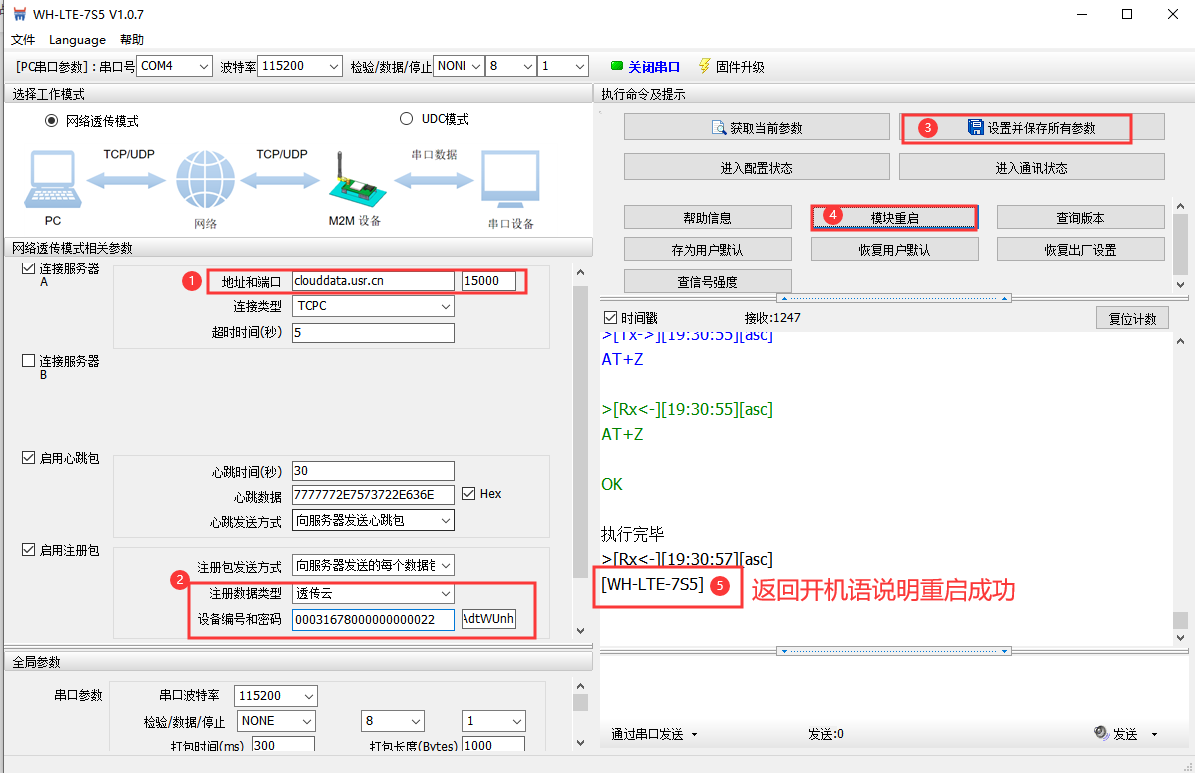

  设备编号和密码在有人云设备列表——查看——SN即设备编号

  6、同样的方式配置另外一个7S5

  注意设备编号和密码是对应云端的SN和通信密码

  配置完成以后云端会显示设备在线

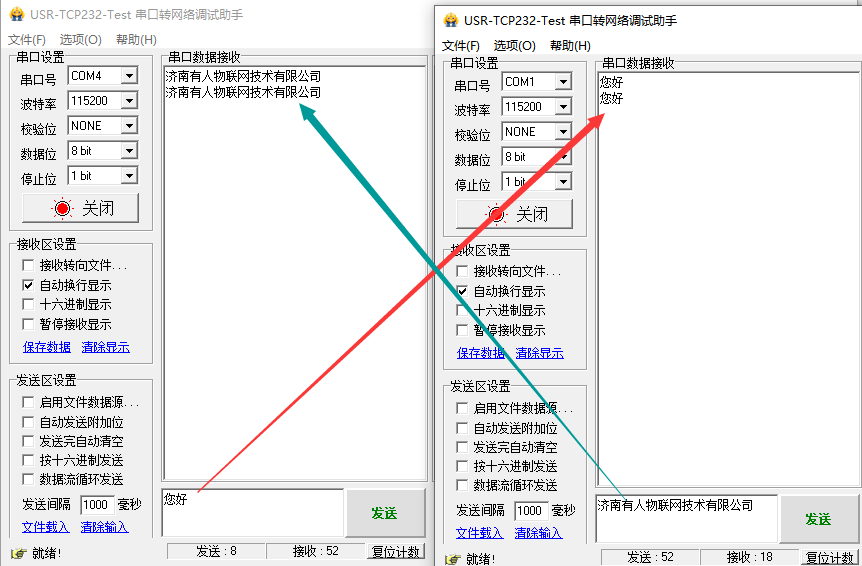

  7、打开两个USR-TCp232-TEST网络助手，串口参数和7S5设置一致。

  然后用USR-TCp232-TEST测试串口和虚拟串口之间的数据传输。
