USR-M511 MODBUS RTU云从机功能调试步骤

2020-09-07

分享到:
{}

  modbus网关USR-M511资料

  modbus网关M511设置软件下载连接

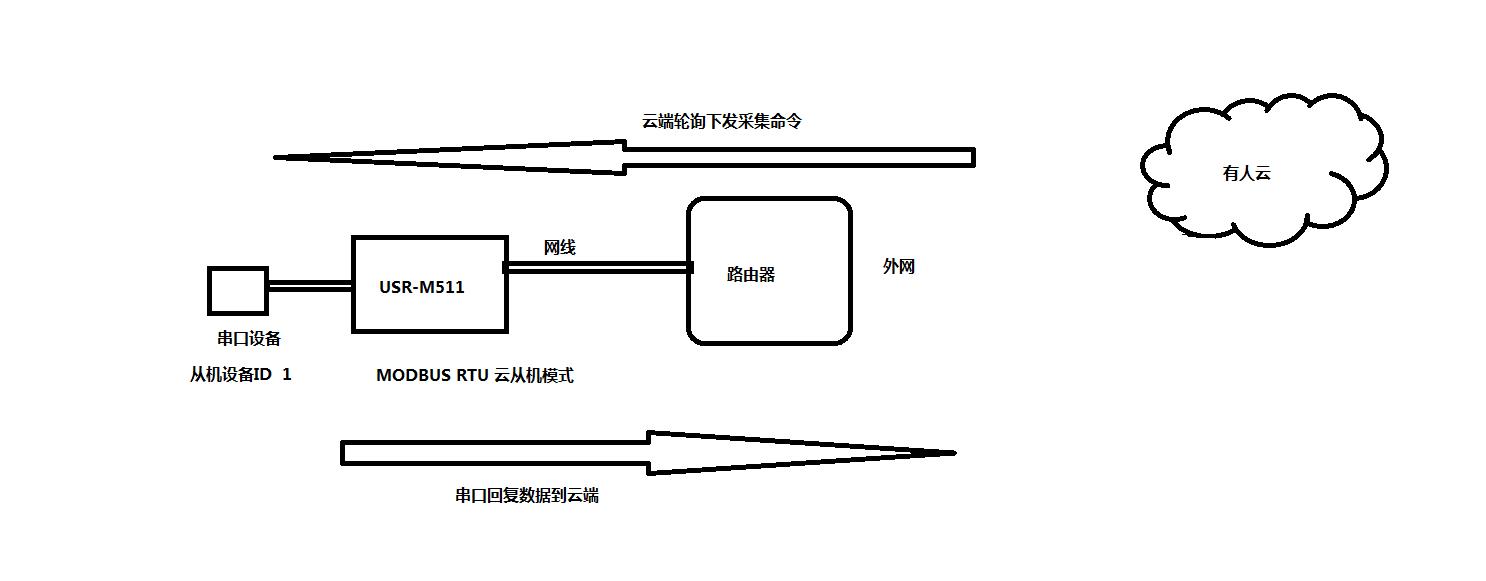

连接框图

  一、调试方法准备工作:

  modbus网关USR-M511使用直流电源适配器12V供电。

  用USB-RS232串口线接电脑和USR-M511 232串口。

  拨码开关都朝下是使用232串口。

  M511网口用网线连接电脑网口,电脑IP和USR-M511的IP设置同一网段。

  二、Modbus网关USR-M511参数设置:

  USR-M511网口用网线连接电脑网口,电脑IP和USR-M511的IP设置同一网段。USR-M511默认IP是192.168.0.7。因此电脑设置静态IP,192.168.0.201,子网掩码 255.255.255.0,网关192.168.0.1。

  1、修改IP获取方式DHCP:

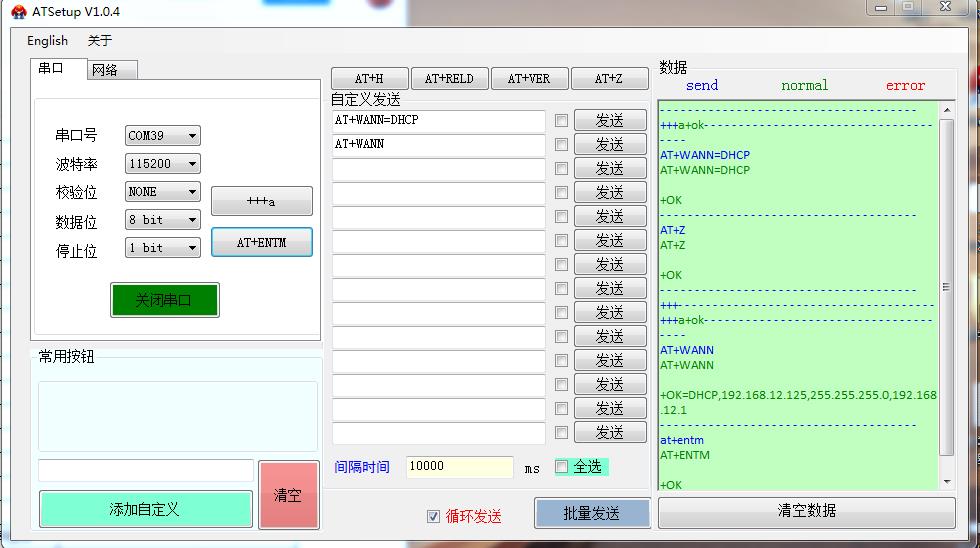

  方法一:用USB-RS232串口接M511和电脑,电脑下载串口助手,用串口AT指令AT+WANN设置DHCP。

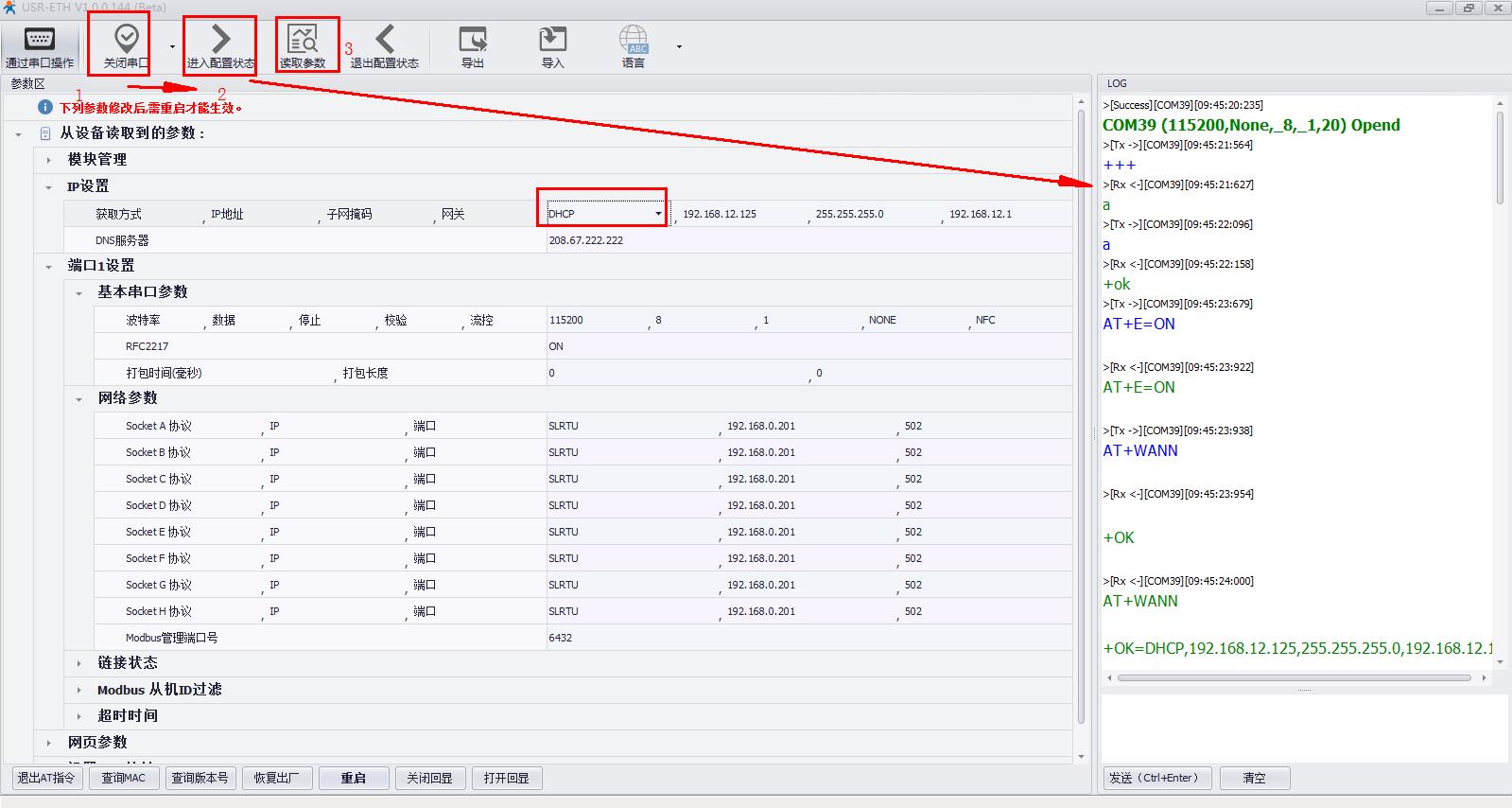

  方法二:用M511设置软件搜索USR-M511的IP,192.168.0.7,USR-M511用设置软件设置DHCP,动态获取IP。

  2、连接路由器搜索IP:

  M511网口用网线接路由器,电脑也连接同一个路由器。用M4设置软件搜索USR-M511的IP 192.168.12.125

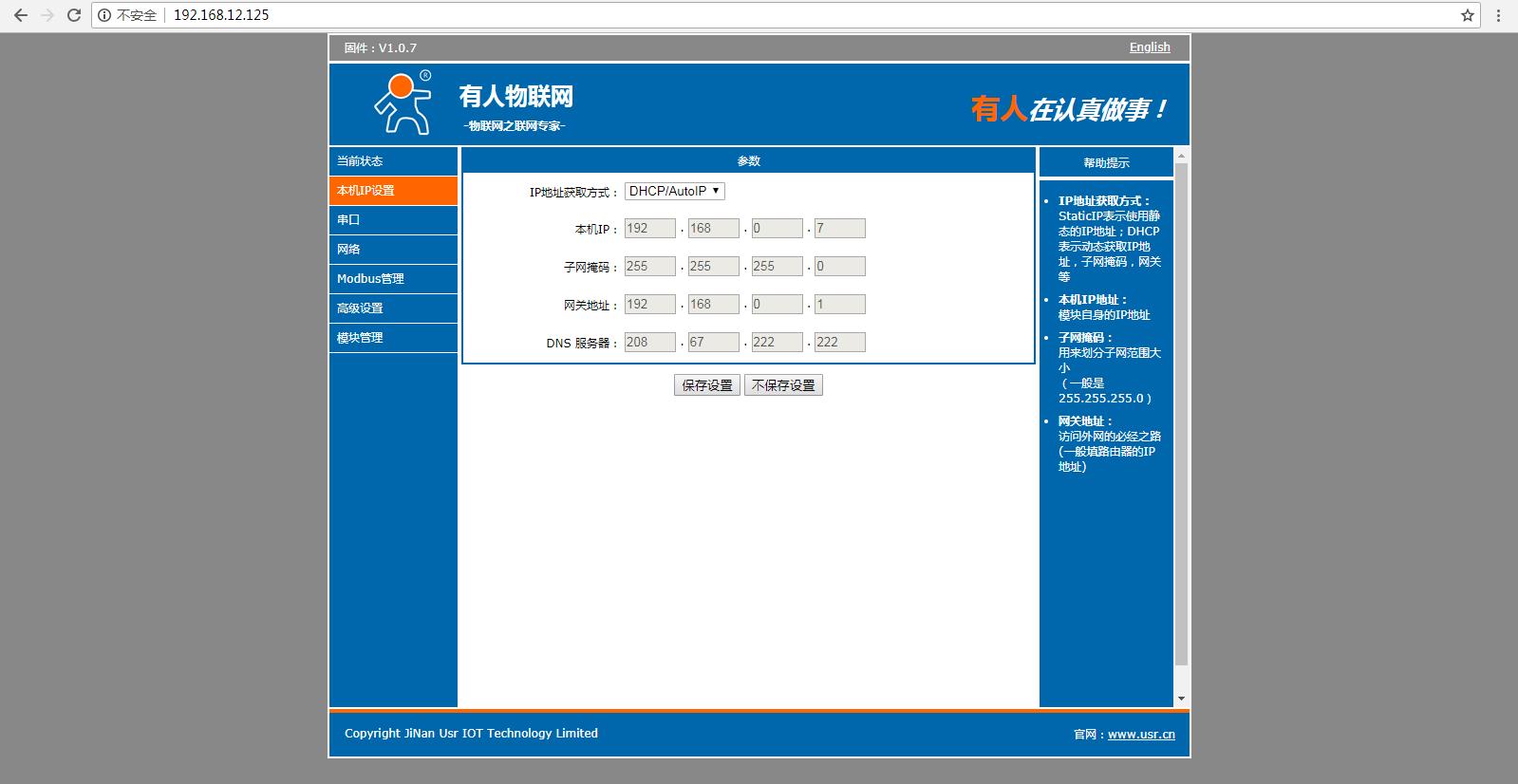

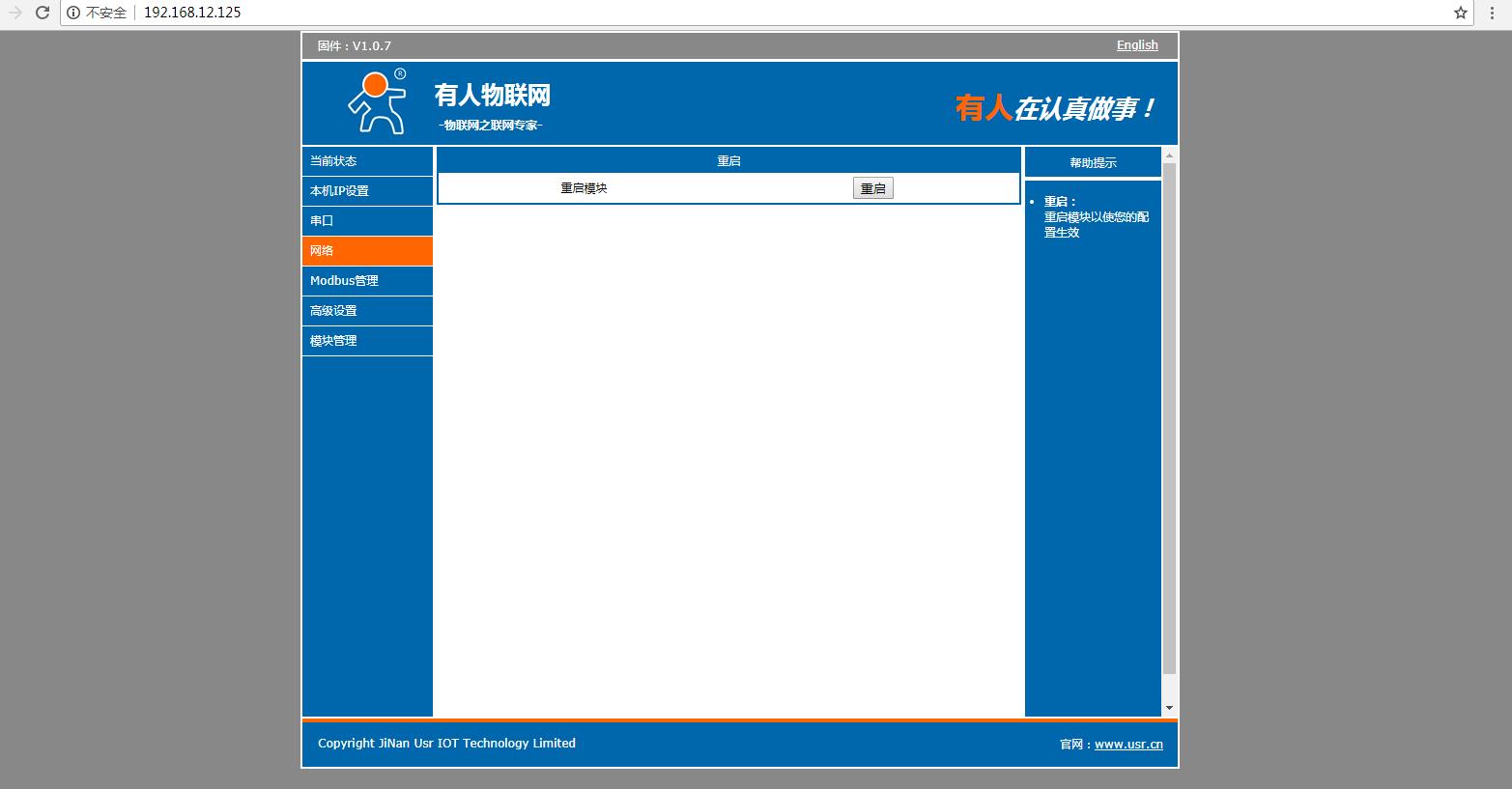

  3、登录M511内置网页:

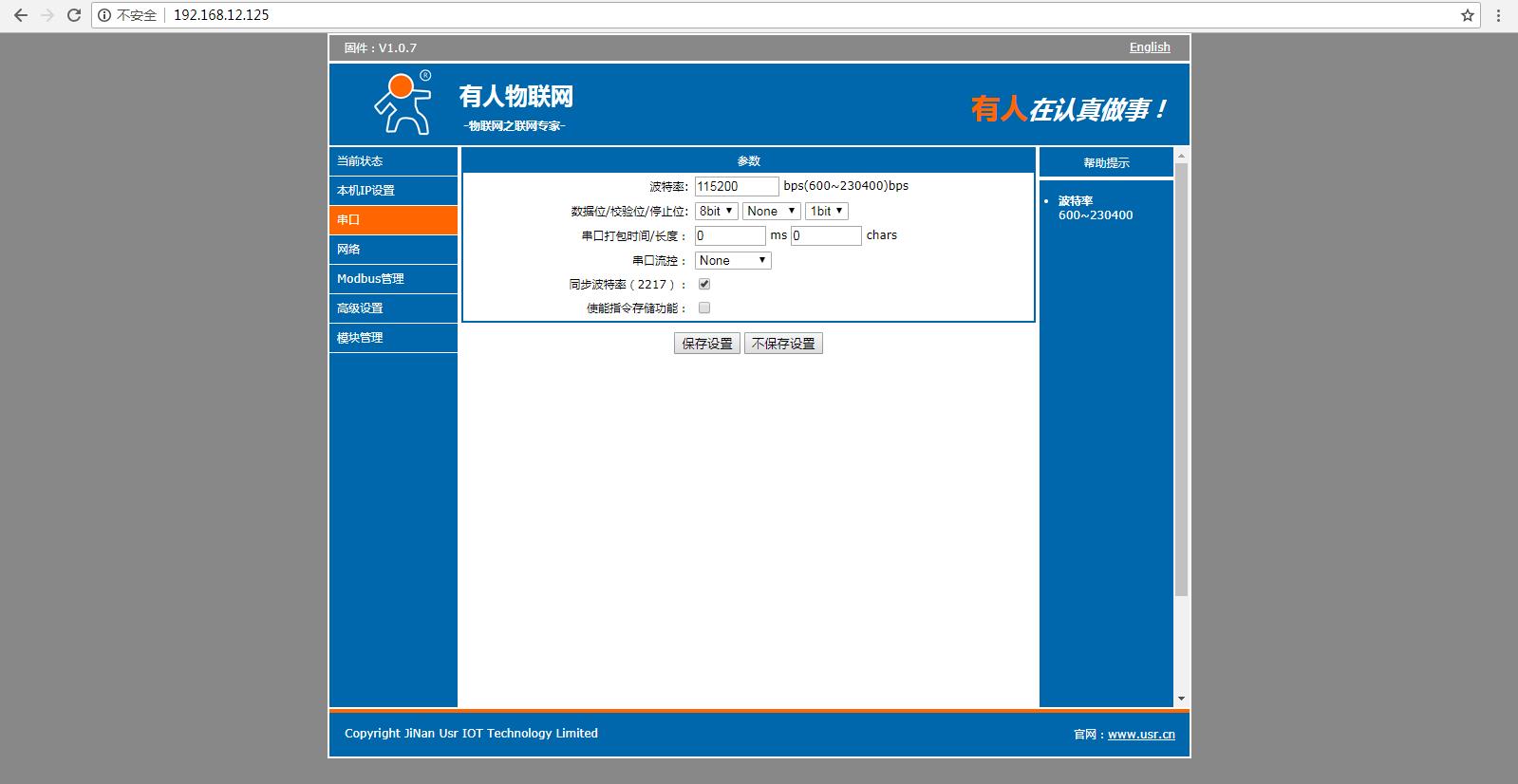

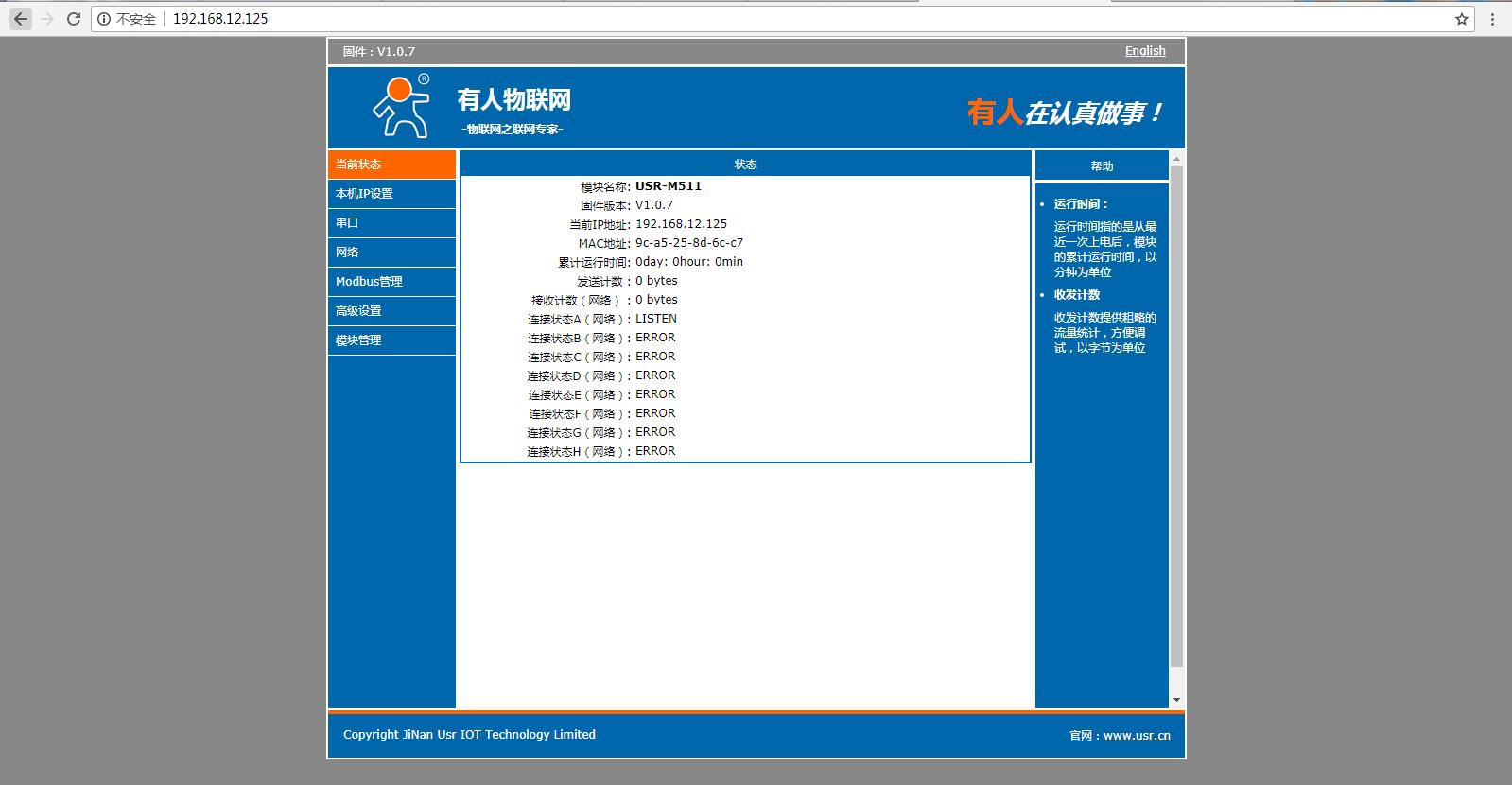

  在浏览器输入M511的IP,可以登录M511的内置网页。





  三、有人云参数设置:

  1、登录有人云网址注册账号

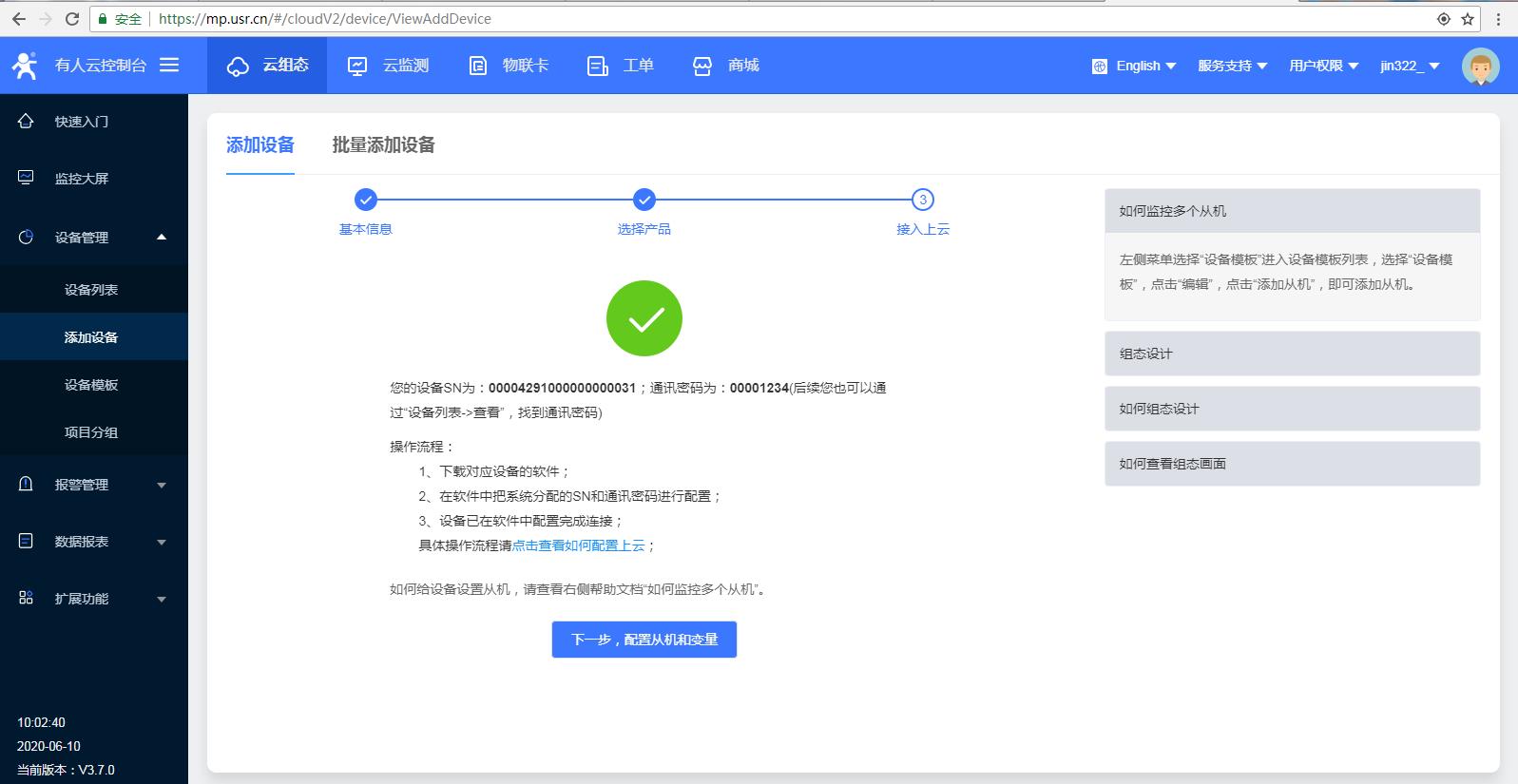

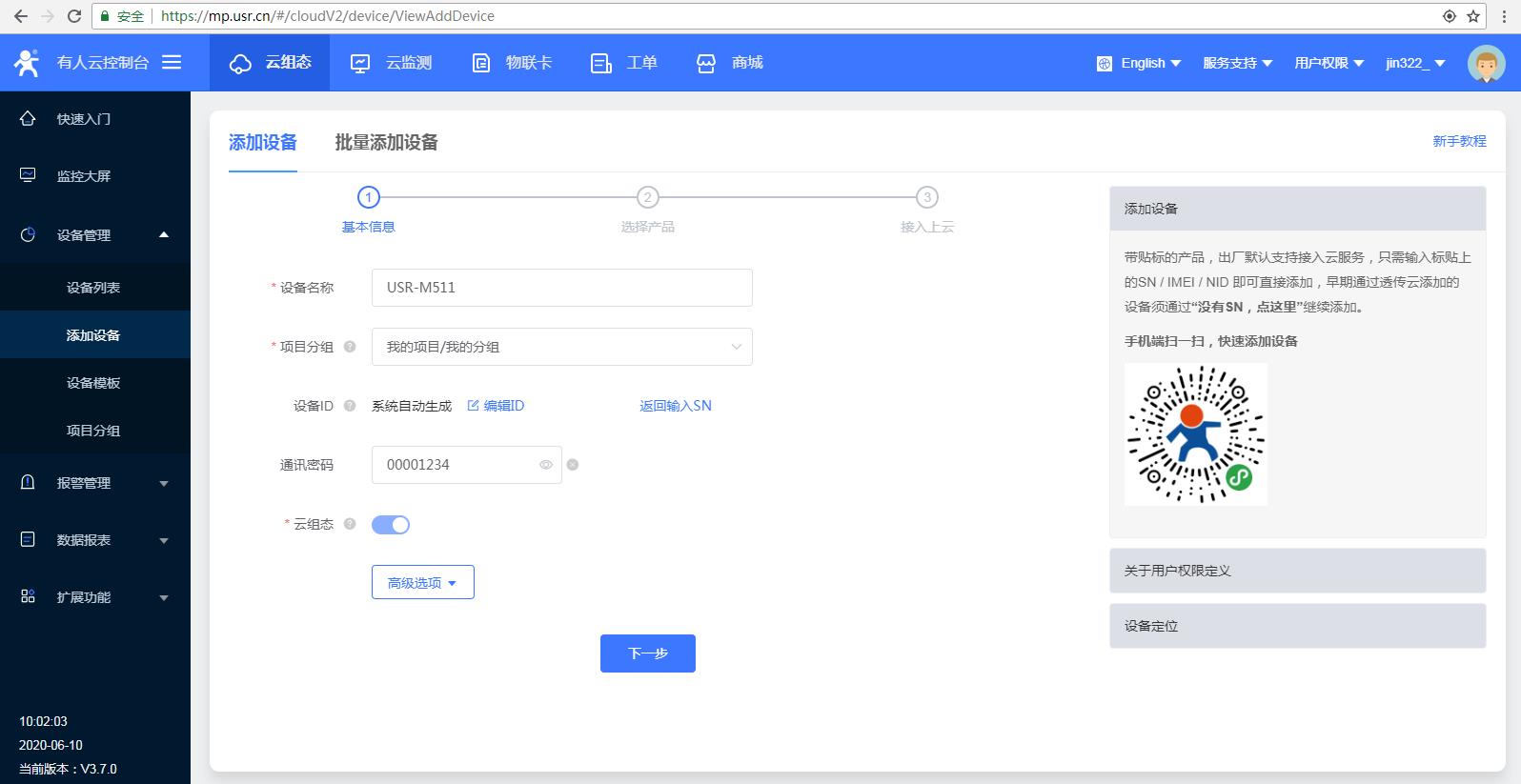

  2、添加USR-M511设备,设置通讯密码,举例00001234

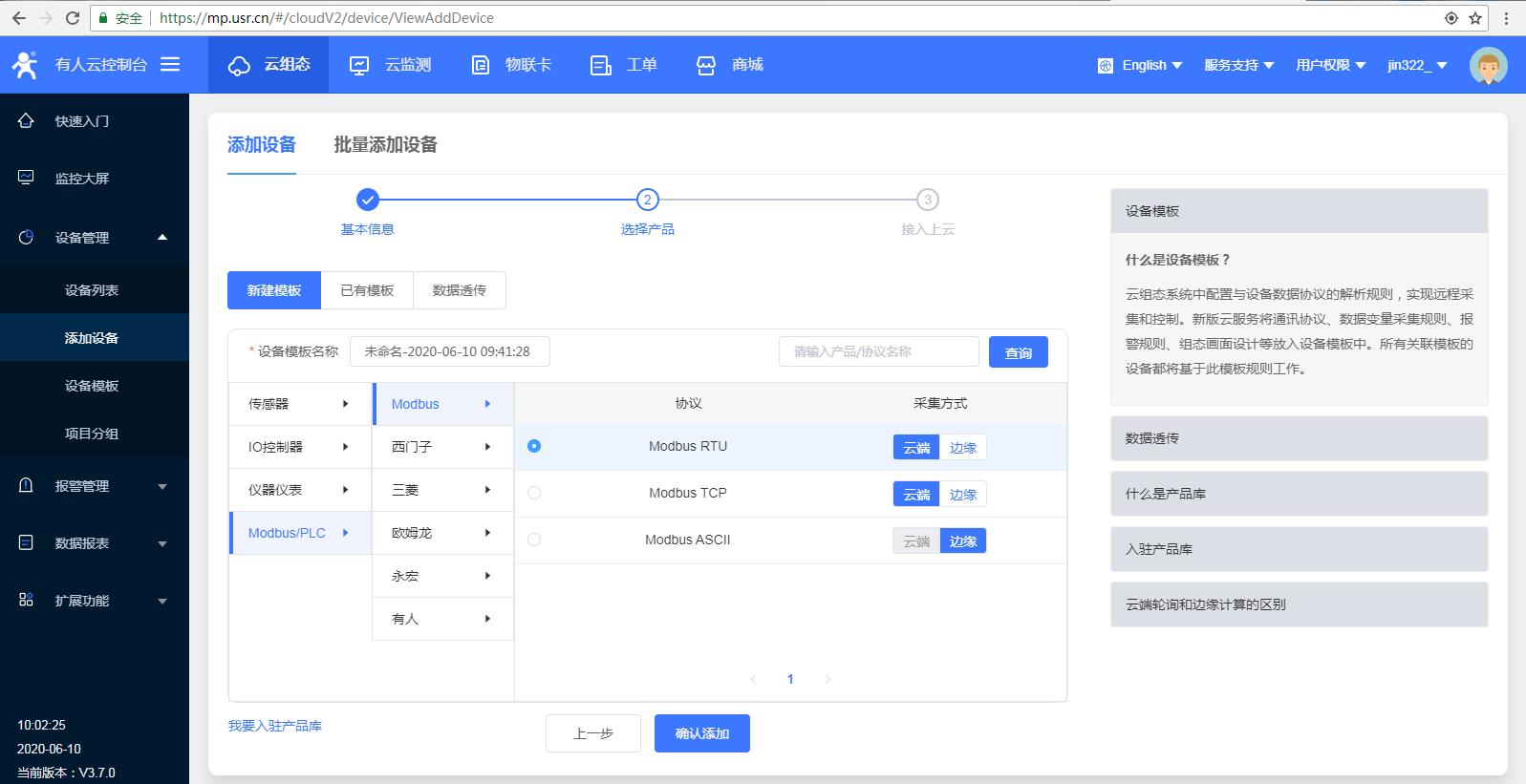

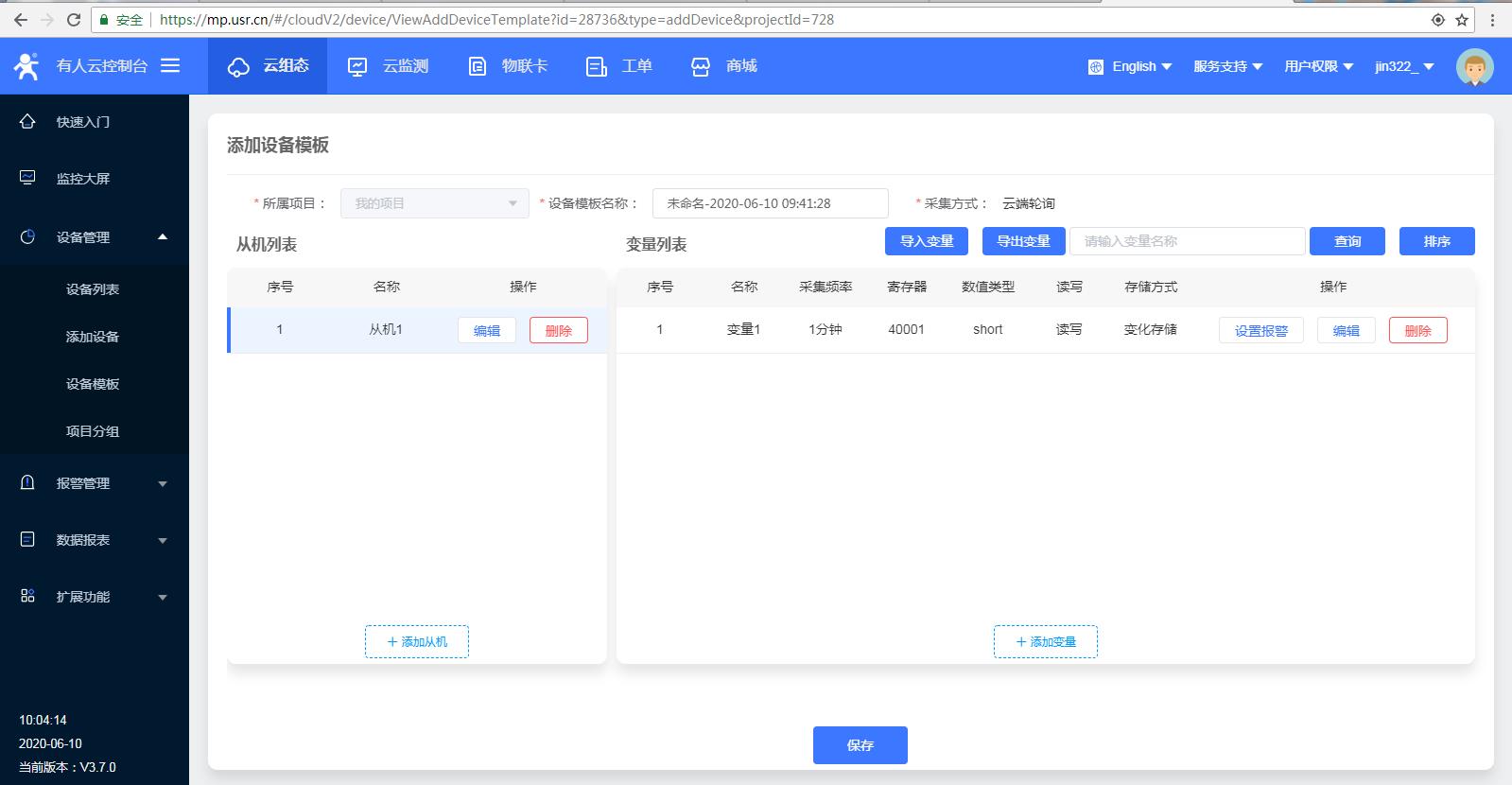

  3、设备模板选择MODBUS RTU

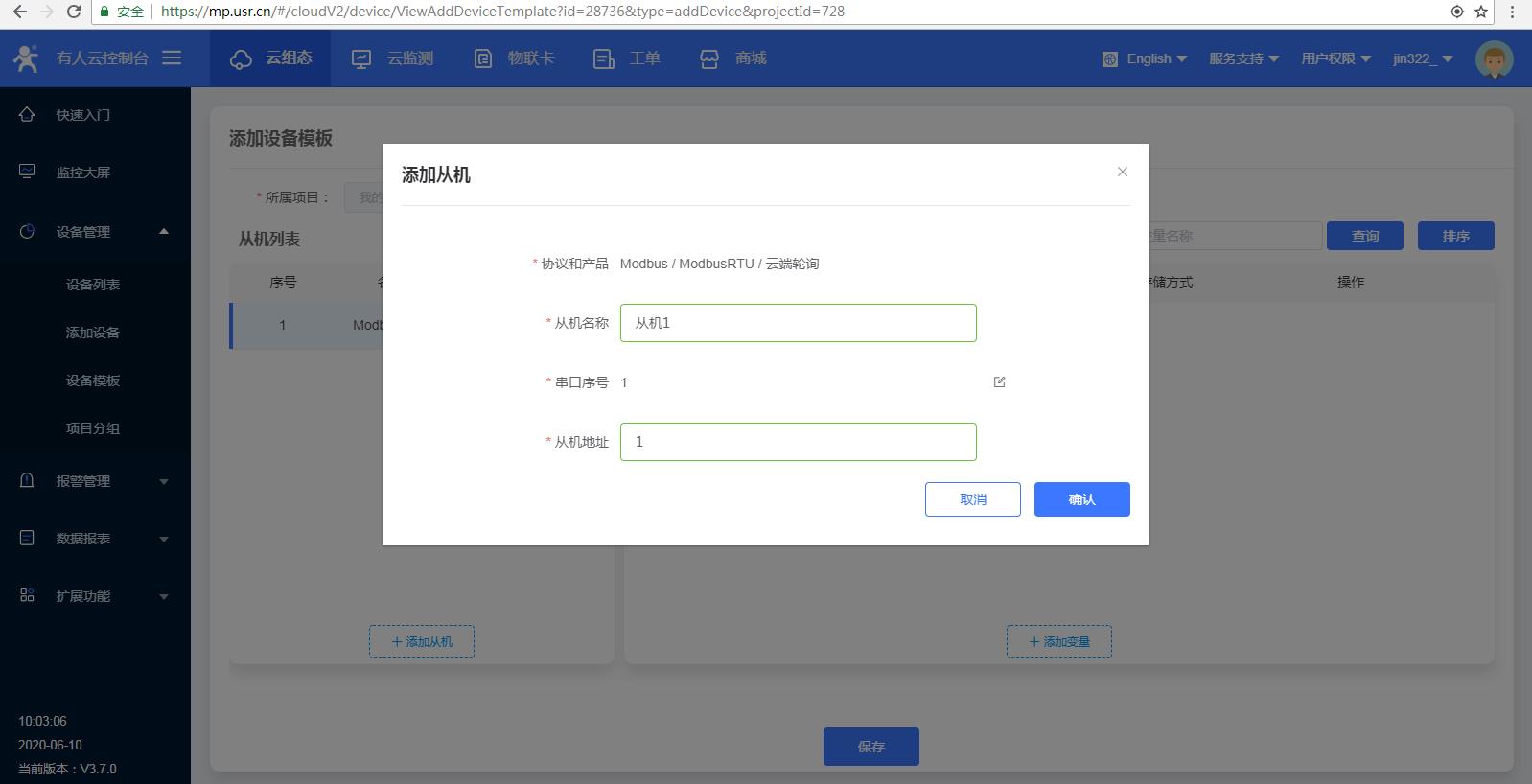

  4、添加从机,从机ID号1

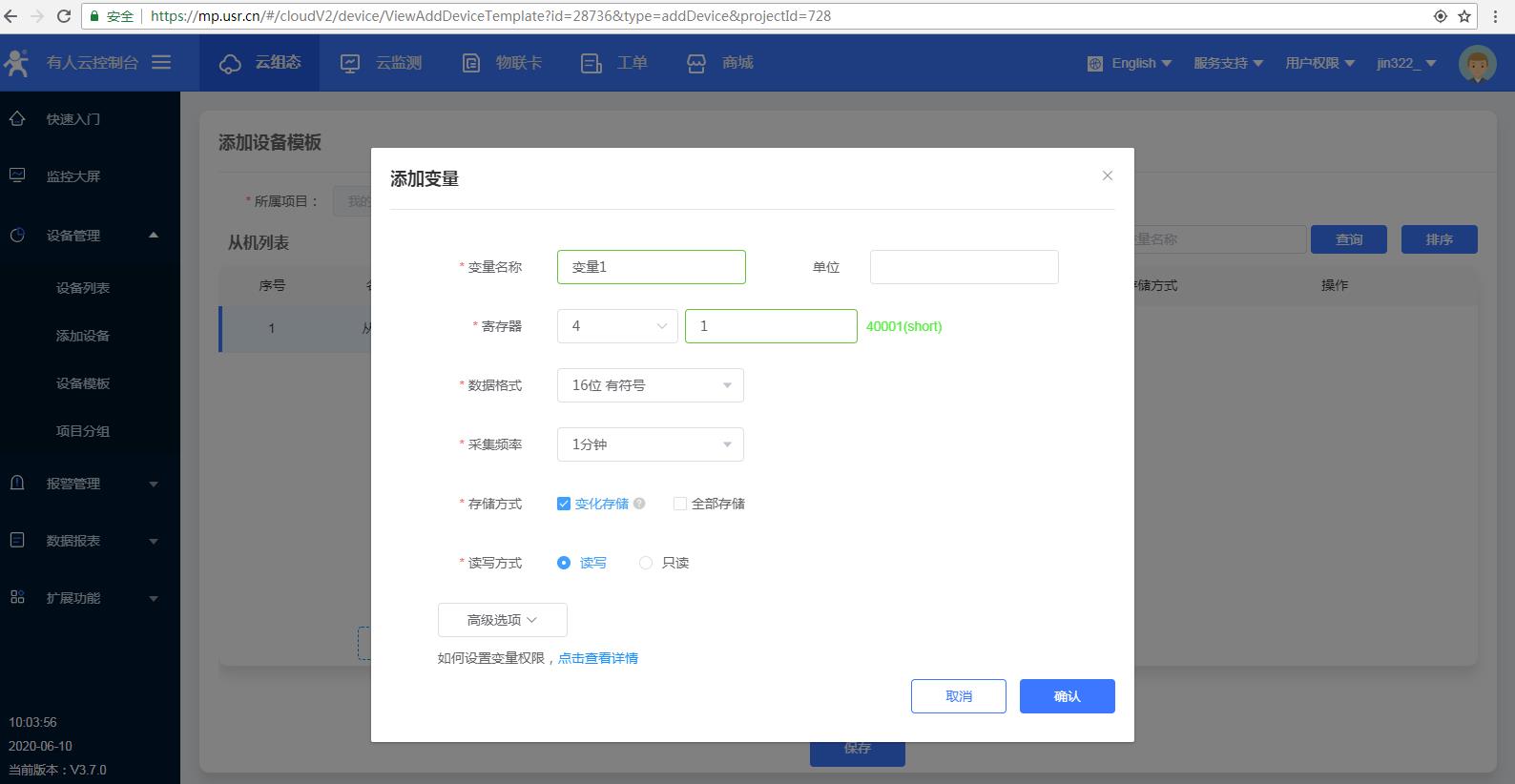

  5、添加数据模板,寄存器地址1

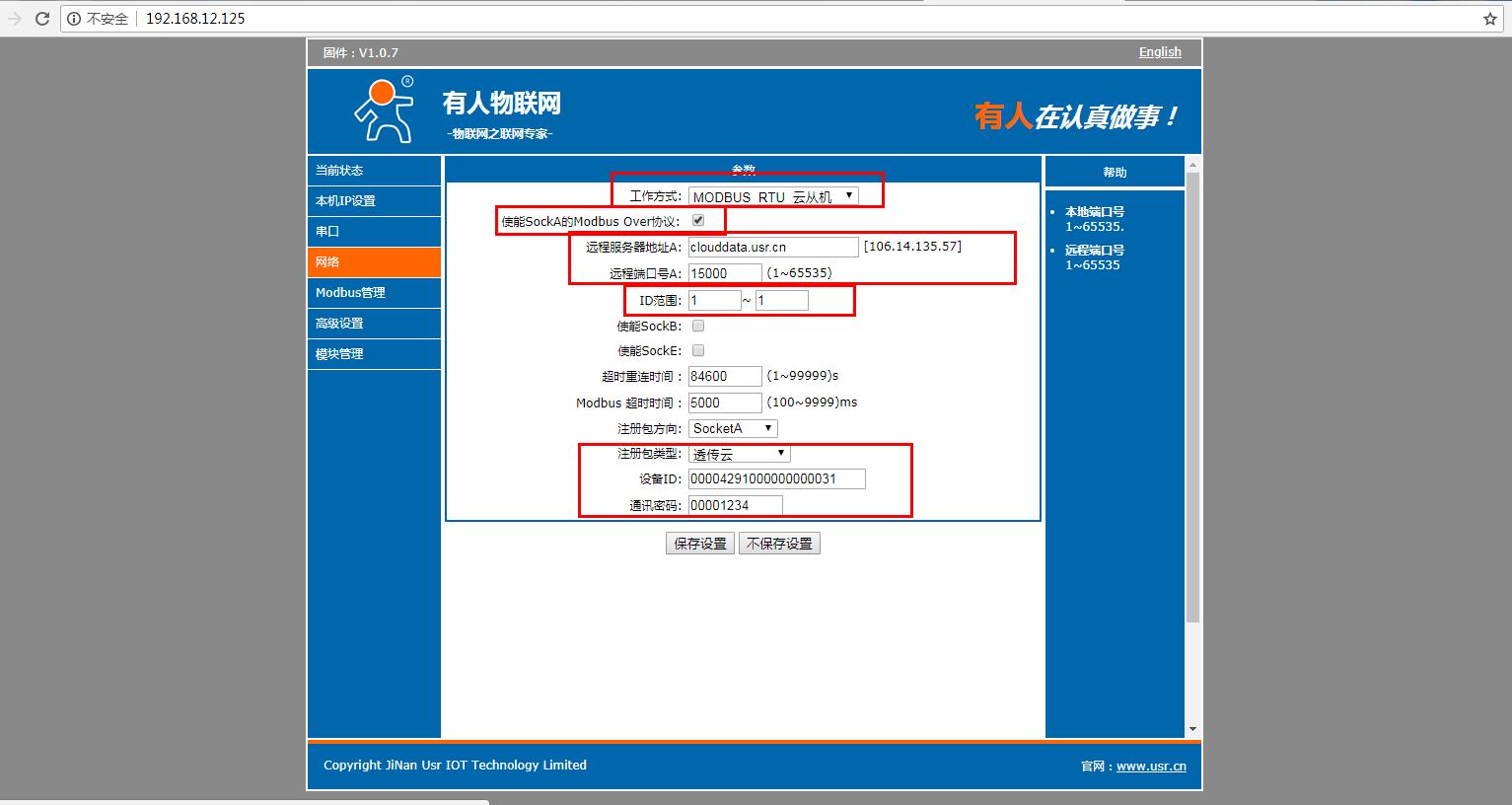

  四、USR-M511 云服务器参数设置:

  工作方式选择MODBUS RTU从机

  使能SockA的Modbus Over协议需要勾选

  远程服务器地址填云服务器地址:clouddata.usr.cn 远程端口填15000端口

  ID范围1

  注册包类型选择透传云

  设备ID,填写有人云添加的USR-M511的设备ID

  通讯密码,填写有人云添加的USR-M511设置的通讯密码

  设置完参数,点击保存设置,然后重启USR-M511





  五、数据调试:

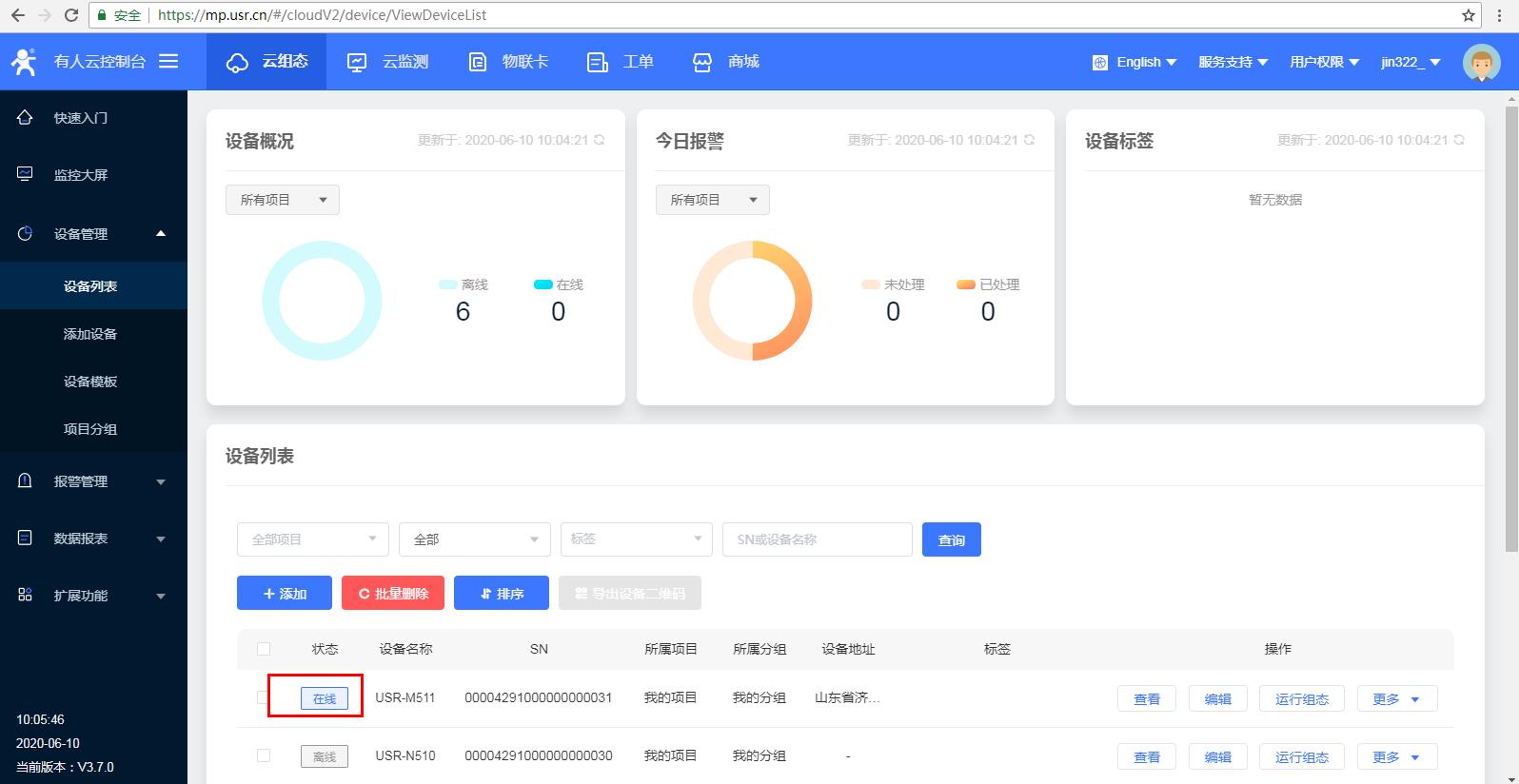

  1、USR-M511网线接可以上网的路由器,M511参数设置完成,有人云设备会提示上线



  2、用USB-RS232串口连接M511和电脑

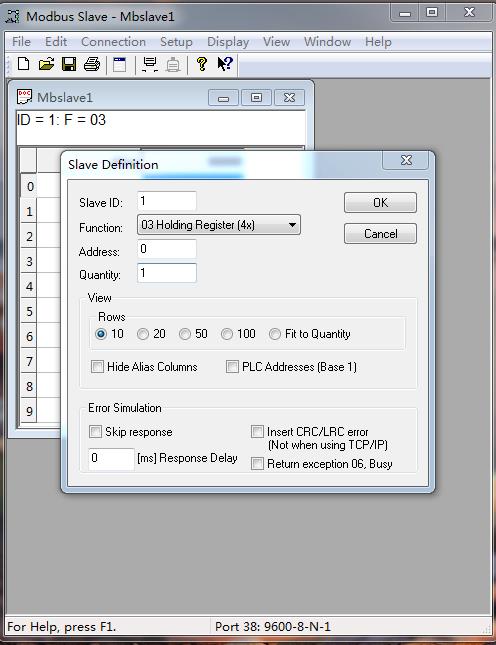

  电脑安装MODBUS SLAVE软件模拟串口MODBUS RTU设备。

  设置设备ID号1,设置寄存器地址1

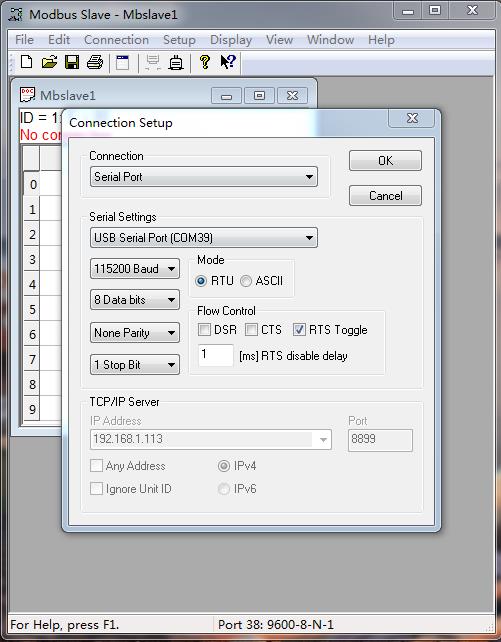

  然后打开COM口,串口参数设置和M511串口参数一致,波特率,数据位,停止位,校验位

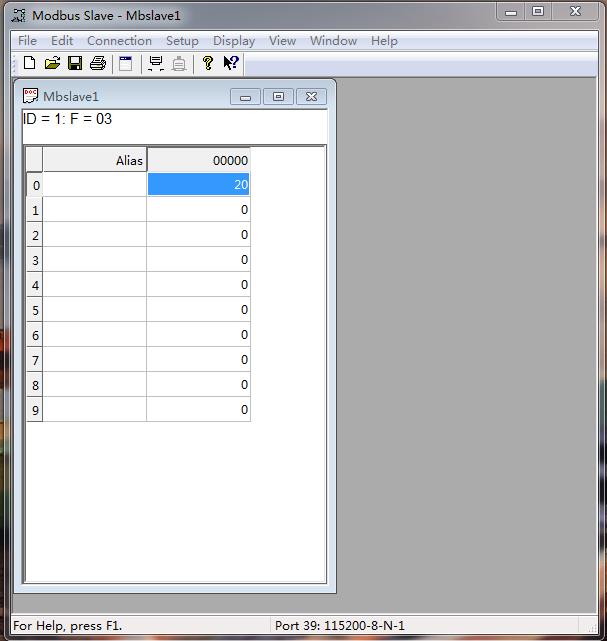

  3、用MODBUS SLAVE软件改变寄存器数值,然后再有人云历史记录中查看数据,有人云历史记录有数据,证明调试正常
