一、资料下载

　　1、串口服务器USR-TCP232-304 软件设计手册

　　2、USR-TCP232-304 说明手册

　　3、M0系列设置软件V2.2.5.8

　　4、有人网络调试助手 串口调试助手二合一

　　5、有人虚拟串口软件V4.0

　　二、连接框图

　　

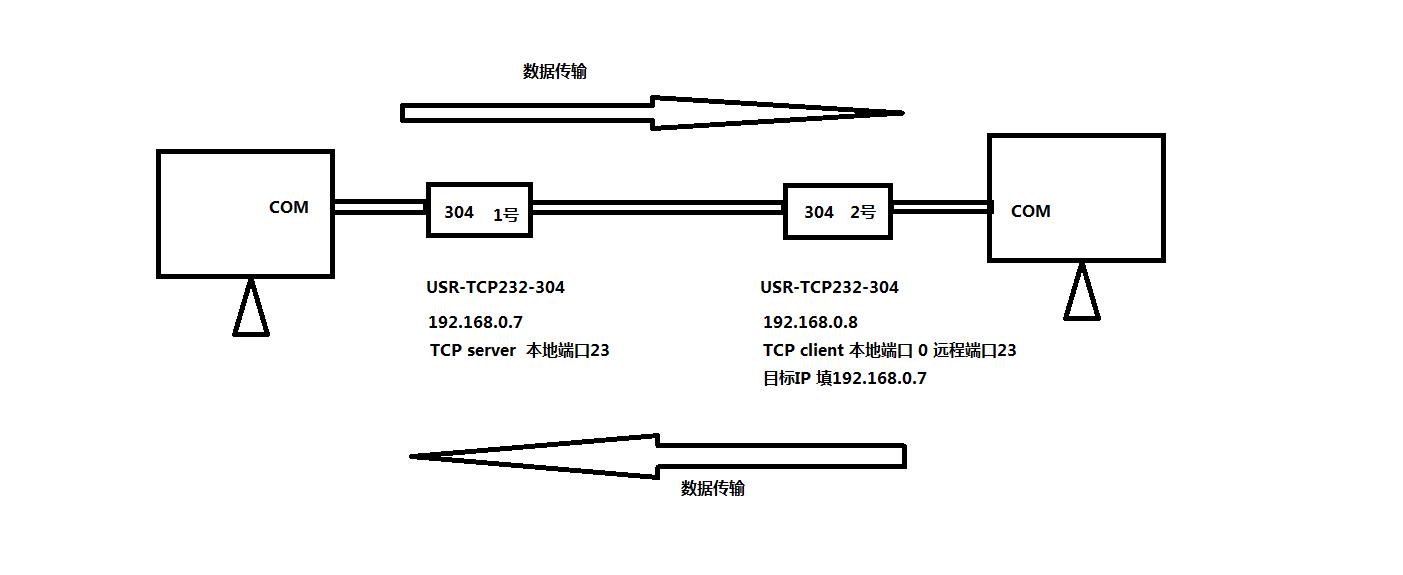

USR-TCP232-304一对一连接框图

　　硬件连接：

　　2个USR-TCP232-304使用直流电源适配器5V供电。只能5V供电。

　　USB-RS485串口线接电脑和USR-TCP232-304的458串口。

　　2个USR-TCP232-304网口用网线连接电脑网口，电脑IP和USR-TCP232-304的IP设置同一网段。

　　用M0配置软件搜索设备，设置参数之后，2个USR-TCP232-304网线直连，或者都接同一个交换机。

　　三、电脑设置

　　1、本地连接：

　　电脑打开控制面板，只保留本地连接网卡，禁用其他网卡。本地连接右击属性，找到IPv4，将IPv4的参数设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1

　　

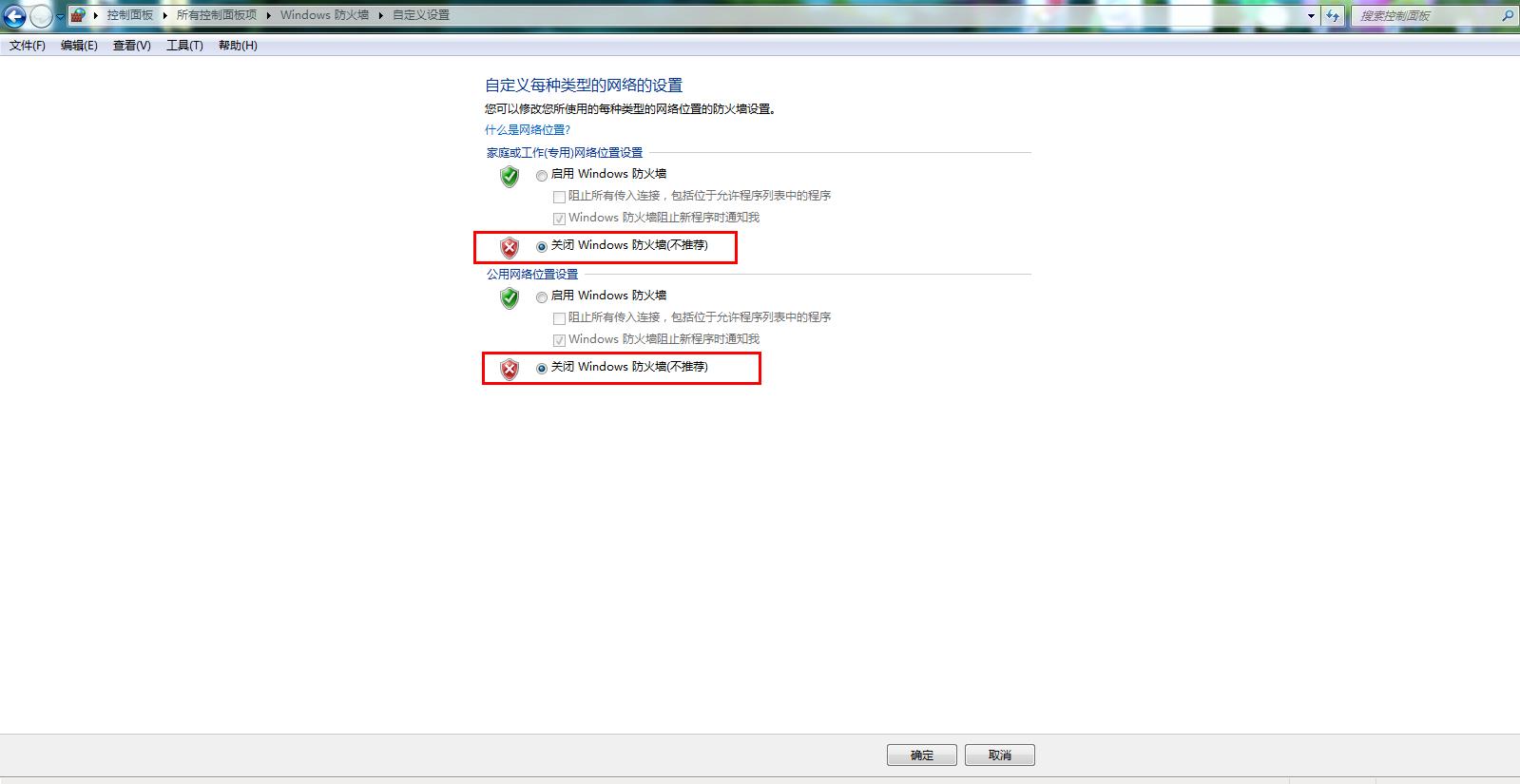

　　1、关闭防火墙：

　　需要关闭防火墙

　　

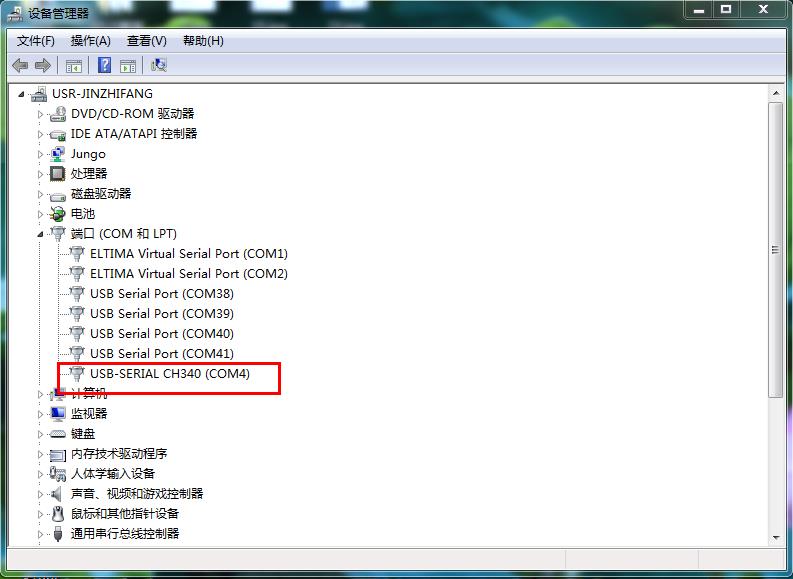

　　1、检查串口：

　　用USB-RS485串口线接电脑和USR-TCP232-304的458串口。右击电脑桌面的计算机，点击设备管理器，点开端口，确认USR-RS485串口线的COM口号。

　　

　　四、参数设置

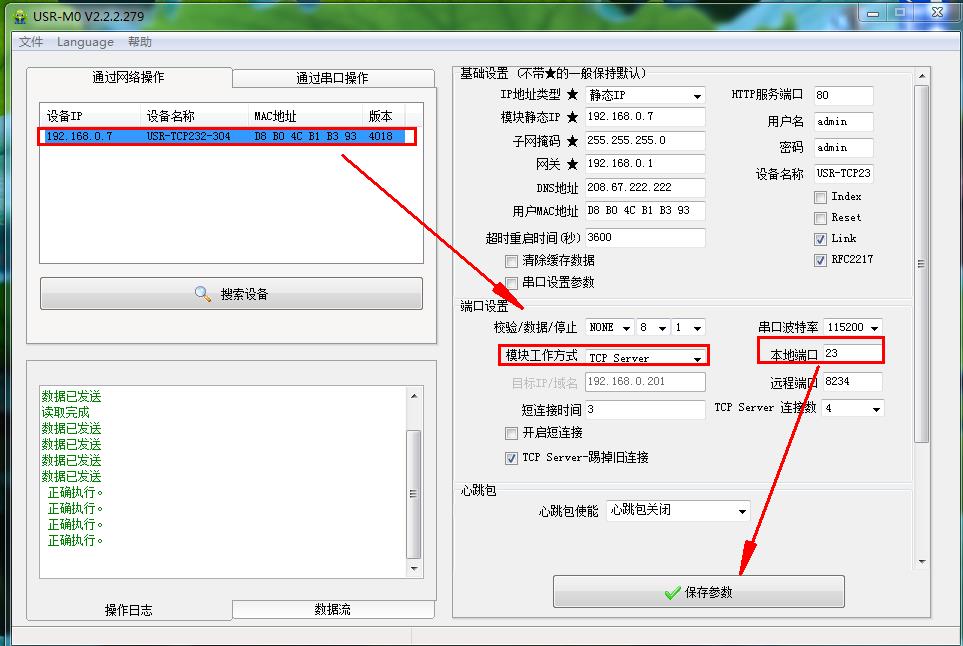

　　1、串口服务器304设置TCP server：

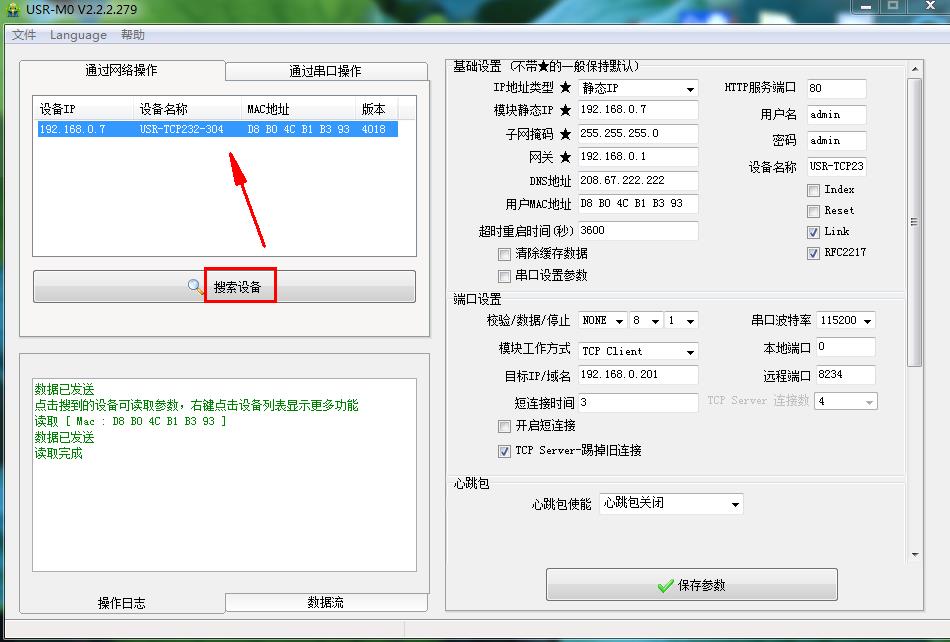

　　用M0设置软件搜索设备，获取304 的IP参数

　　点击304的IP，将304 IP设置192.168.0.7，工作方式TCP server，本地端口23

　　

　　

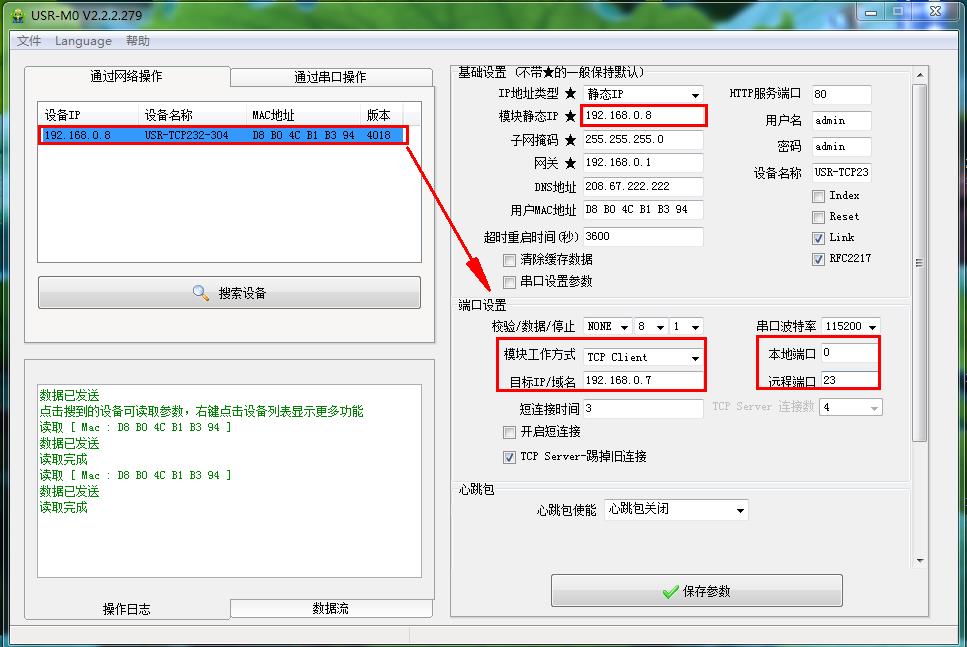

　　1、304设置TCP client：

　　用M0设置软件搜索设备，获取304 的IP参数

　　点击304的IP，将304 IP设置192.168.0.8，工作方式TCP client，本地端口 0，远程端口23

　　目标IP 192.168.0.7

　　点击保存参数

　　

　　五、通讯调试

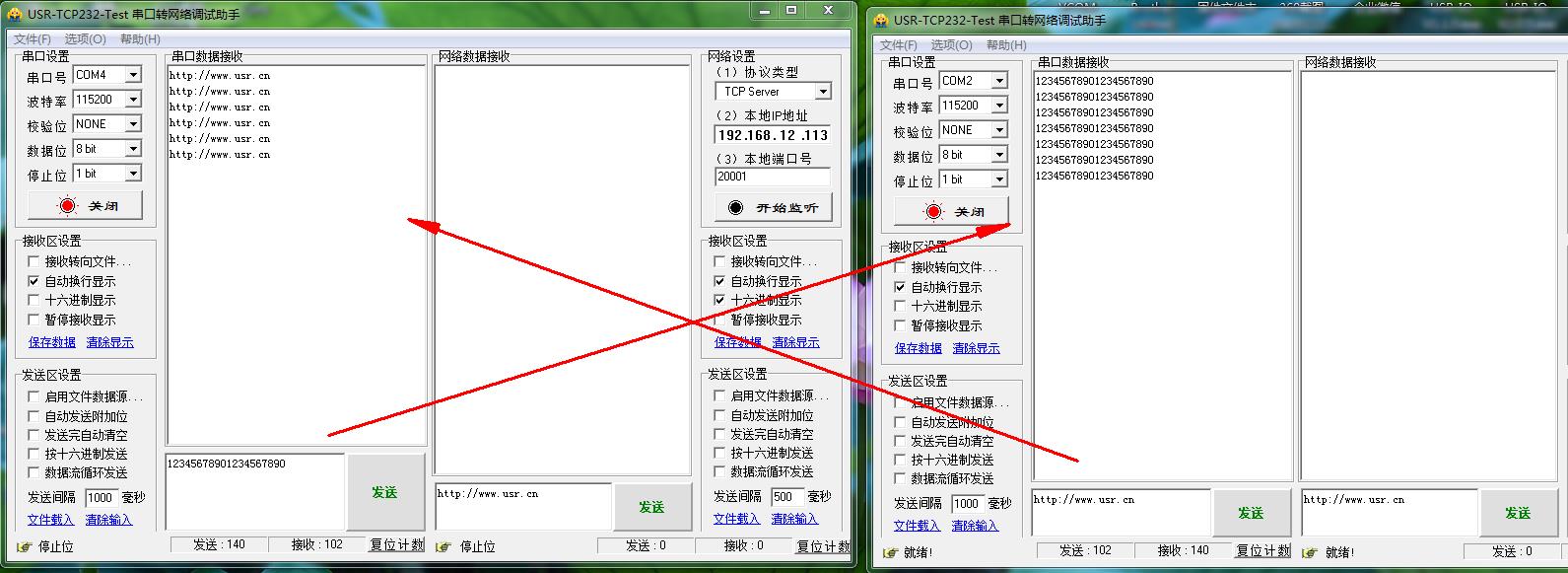

　　1、2个304一对一通讯

　　电脑用串口助手打开2个304的COM口，用对应304的串口参数，然后进行数据传输。

　　注意304 485是半双工，不能双向同时发数据。
