RS232协议是什么

2020-07-08

分享到:
{}

  什么是RS232协议?

  RS232协议是一种流行的串行接口,用于将计算机连接到诸如串口服务器之类的联网设备。我们将了解用于实现RS232的串口引脚以及有关该协议的一些其他参考信息。

  RS232协议使用不同于标准5V的信号电平传输电线数据,以最大程度地减少信号干扰。它以恒定速率执行异步传输,该速率与起始脉冲信号的电平同步。最长20米的距离是使用RS232接口进行可靠数据传输的极限。

  RS232代表什么?

  数据传输标准是由电子工业协会(EIA)制定的。前缀RS表示推荐标准,所有EIA标准均以这些字符开头。RS232的正式规范是它是一个使用串行二进制数据交换在DTE和DCE设备之间进行通信的接口。DTE是数据终端设备的缩写,而DCE代表数据通信设备。这两种设备的基本示例将计算机定义为DTE设备,而串口服务器充当了DCE的角色。

  串行通信通过在DTE和DCE之间传输串行数据来实现。例如,计算机(DTE)可能会将二进制数据“ 11011101”串行发送到串口服务器(DCE),然后串口服务器通过将“ 11010101”发送回DTE设备进行答复。

  RS232协议在指定的操作模式、电气标准、位的数量和电压电平传送DTE和DCE之间数据时被使用。

  串口服务器--串口通信设备

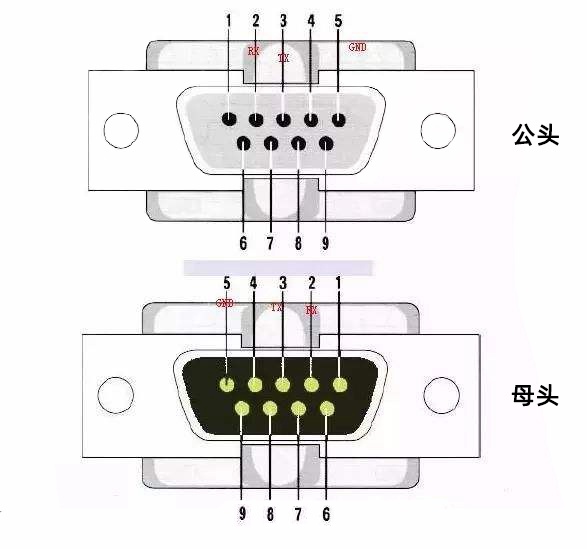

  串口通信设备使用9或25针D型连接器进行电缆连接。它们通常被指定为DB-9或DB-25,其编号用于区分引脚数。各种制造商的名称可能会替换规范中的DB。插头包含插座和插针,每个插针都有编号和标记。串行引脚分配图如下所示。

  RS232协议使用9针串行端口,该端口可以具有公接头或母接头。该协议的最新版本称为RS232C。

  RS232C保留了RS232的功能,但使用25针而不是9针的串行引脚。无论使用DB9串行引脚输出还是25引脚连接,仅需三个引脚即可连接终端设备。

  COM端口引脚排列和配置

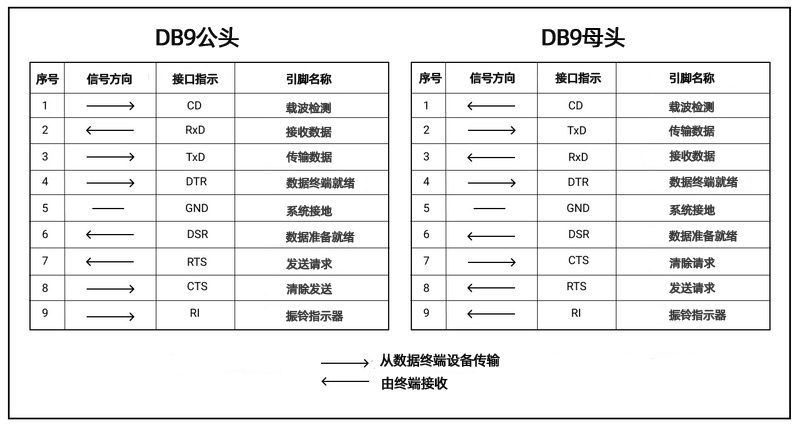

  RS232使用DB9或DB25的串行引脚分配来管理DTE和DCE之间的通信流。这些D-sub连接器可以以RS232母头插针或DB25或DB9母头插针端接。9或25串行连接器引脚排列中的每个引脚都有其自己独特的功能。您还可以了解RS485引脚排列

RS485的引脚DB9标示图

  功能说明:

  除了定义电气特性外,RS232还指定用于串行电缆引出线和串行端口的信号。这些规格中包括计时信号和接地等熟悉的项目。

  以下是RS232 COM端口引脚分配中使用的信号列表:

  保护性接地:此信号连接到金属连接器的机箱接地。

  公共接地:所有控制信号的零参考电压电平。

  TxD(传输引脚):将数据从DTE传输到DCE。

  RxD(接收引脚):将数据从DCE发送到DTE。

  DTR(数据终端就绪):DTE准备接受请求。

  DCD(数据载波检测):DCE从位于远程位置的DTE接受载波。

  DSR(数据集就绪):DCE准备发送和接收信息。

  RI(振铃指示器):检测电话线上的来电铃声。

  RTS(发送请求):DCE的DTE调用以发送数据。

  RTR(准备接收):DTE已做好准备以接收来自DCE的数据。

  CTS(清除发送):DCE处于就绪状态,可以接受来自DTE的数据。

  这些信号是主要的RS232信号,但是协议也允许次要信号。它们包括辅助DTE,RTS,DCD,TxD和RxD。辅助信号用于可选地连接DTE和DCE设备。

  RS232空串口联网转换器连接

  串口服务器使DTE和DCE设备之间可以进行串行通信。RS232空串口联网转换器引出线将公连接器的Tx引脚与RS232母头上的Rx引脚以及Rx公头的引脚连接到母头的Tx引脚。

  使用RS232协议,您可以使用零串口连接线连接两台没有串口联网转换器的计算机。这突出了RS232协议的原始用途之一,该协议的开发目的是使电传打字机通过其串口服务器相互通信。

RS232空串口联网转换器连接示意图

  直通电缆

  RS-232电缆的另一种类型是直通电缆。它是一对一的连接器,它传输一个设备的引脚,该引脚连接到另一设备的传输引脚,一个设备的接收器引脚连接到另一设备的接收器引脚。

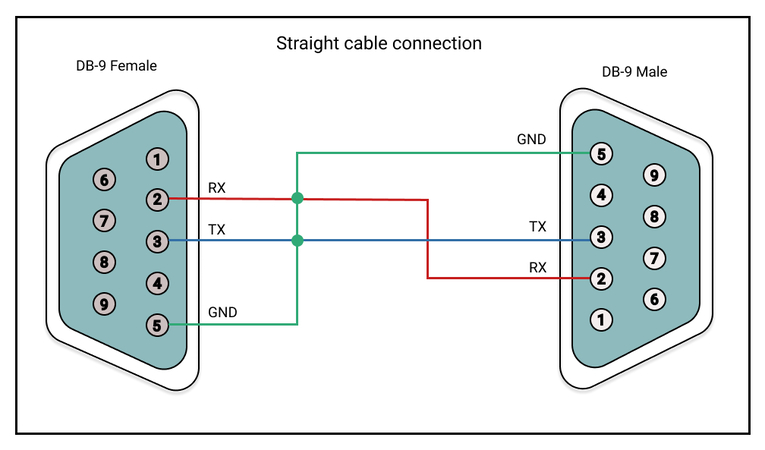

直通电缆连接示意图

  原因是,RS232信号传播的距离更长。而且,它具有更好的抗噪性。事实证明,它在连接计算机和串口服务器的不同制造商之间兼容。
