4G DTU如何测试
2017-05-19


  购买数传终端设备后,首先要做的就是测试该设备是否可以正常使用。尤其是设备的稳定性是否达到项目要求,尤其是遥远的检测项目现场的真实情况。如果只是检测是否通电等简单测试, 是十分不充分的,DTU的稳定性无法确定的,这就无异于给项目系统埋下炸弹。如何能够在开始时,就全面测试4G DTU的稳定性呢?



  下面以带网口的4G DTU USR-G781为例,简单陈述4G DTU如何进行测试。


   1、需要准备工具如下

  PC机1台

  4G DTU(USR-G781)1台

  网线1根

  DC12V/1A电源适配器1个

  4G的SIM卡

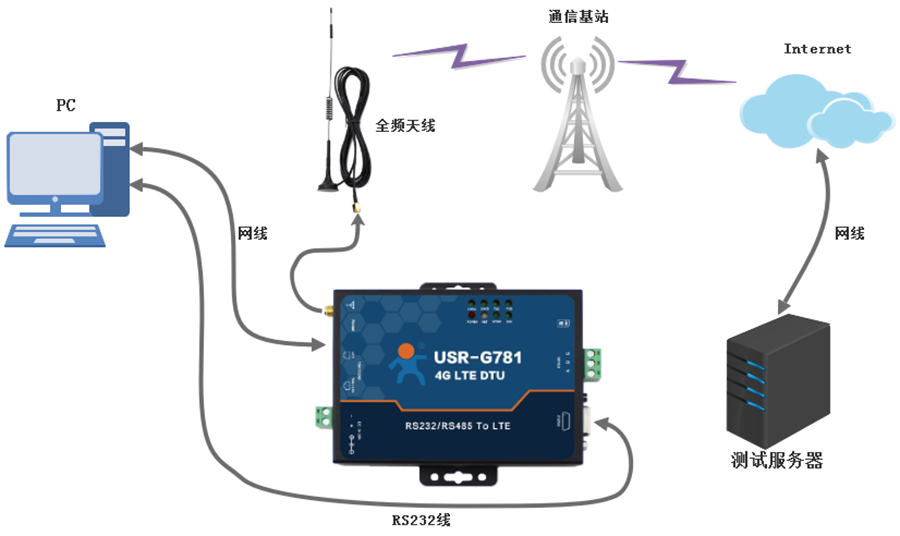

  2、进行网络连接

  (1)将SIM卡插入路由器的卡槽内,注意方向。

  (2)将全频天线接在路由器对应的天线接口上。

  (3)请将计算机网口,通过网线接到路由器的LAN口上,电脑设置为DHCP模式。

  (4)配置计算机网卡,选择自动获取IP和DNS。

  (5)用自带的DC-12V电源适配器给路由器供电。

  (6)等待大约1分钟,NET指示灯亮起为紫色,说明路由器成功接入4G网络。

  (7)查看PC机的网络状态,已成功获取到IP和DNS,可以上网了。



  3、数据传输测试

  表 1 SOCKET A默认参数

工作模式

网络数据透传

服务器地址

test.usr.cn

服务器端口

2317

串口参数

115200,8,1,None

心跳包

使能,心跳数据:www.usr.cn


  (1)用RS232数据线将G781的串口连接到电脑串口。

  (2)打开设置软件,首先选择RS232的串口号、波特率等参数,并打开串口,如下图。

  注:以WIN7系统为例,串口号可在“控制面板→设备管理器→端口”中查询。

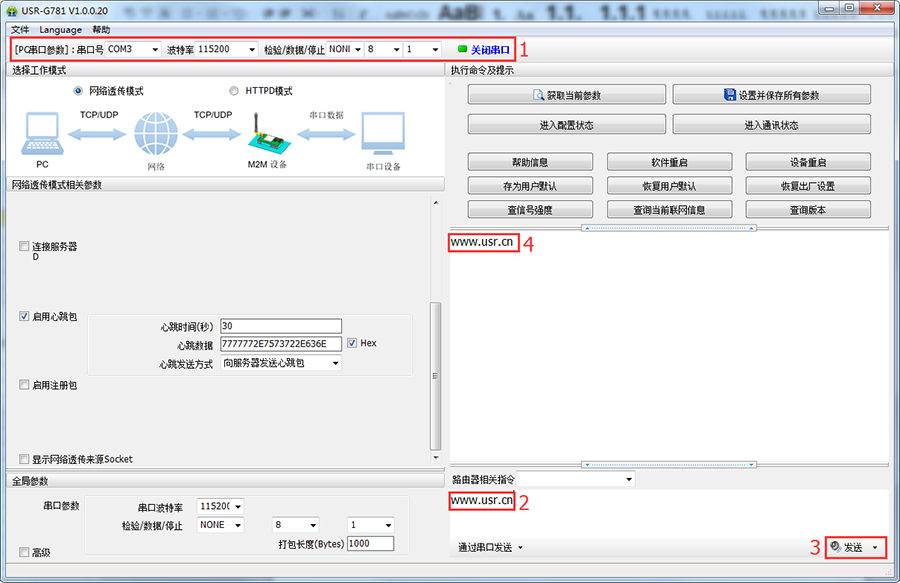

  图 1 设置软件示意图

  (3)待LINKA灯亮起后,通过RS232串口,给设备发送数据,则会在接收到已发送数据。例如,发送“www.usr.cn”,稍后,会在软件的接收窗口,收到“www.usr.cn”,这是测试服务器返回的数据。

  到此为止,入门测试完成。
