产品介绍


多功能串口转以太网转换器

实现RS232/RS485与有线以太网双向透明传输


USR-TCP232-301型号产品为RS232电平或RS485电平,2KV电磁隔离的RJ45接口,5.5*2.1标准电源供电的串口服务器。带壳与不带壳产品,均称为301。

301的封装尺寸,软件协议与-300完全兼容

串口服务器-RS232/RS485设备联网转换器是用来将TCP网络数据包或UDP数据包与RS232或RS485接口数据实现透明传输的设备,产品体积小巧,功耗低, 搭载ARM处理器,速度快,响应迅速,稳定性高。

串口服务器集成10/100M自适应以太网接口,串口通信最高波特率高达230.4kbps,具有TCP Server,TCP Client,UDP以及UDP Server工作模式,通过软件轻松配置,通过网口进行设置。

1路RS232或RS485(不能同时使用)低成本ARM处理器速度快稳定性高

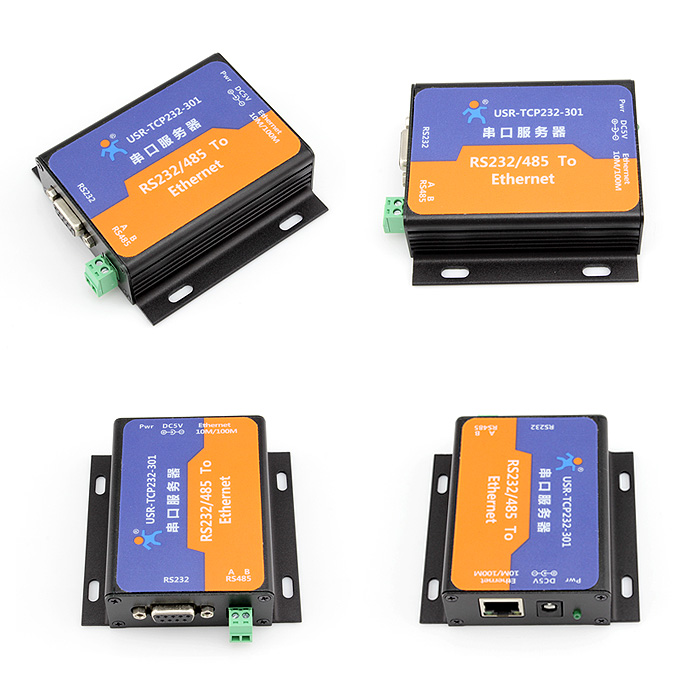

产品图片

 串口服务器

产品特点

功能特点
  • 自适应10/100M高速网络;
  • 支持RS232和RS485双接口,跳线选择;
  • 支持波特率在 300~230400bps;
  • 工作方式可选择 TCP Server,TCP Client, UDP工作模式, UDP Server工作模式;
  • 支持虚拟串口工作模式;
  • 工作端口,目标 IP 地址和端口均可任意设定;
  • 网络断开后自动断开连接,保证整个网络可靠的建立TCP 连接;
  • TCP Server 模式下可支持同时四个链接;
  • 灵活的串口数据分帧设置,满足用户各种分包需求;
  • 提供配套的TCPIP编程资料和支持;
  • 全部使用进口原装芯片,机器贴片生产工艺,品质保证;
  • 协议: ETHERNET、ARP、IP、UDP、TCP;
  • 电源: 输入电源: 5V DC;
  • 机械参数: 尺寸(L×W×H): 89.2×50×23mm;
  • 工作温度: -45~85°C;
  • 保存环境: -45~85°C, 5~95%RH;
  • 大量数据无丢包,超快的响应速度,实际测试115200波特率下可以达到1.1万字节(Byte)每秒的吞吐率,达到串口理论最大值;

应用介绍

串口服务器 串口设备联网服务器 网络转RS232 RS485,串口转以太网,本产品定位:工程直接应用。

1、利用串口服务器实现计算机、移动终端远程管理多个串口通讯设备

安卓调试软件:http://www.usr.cn/Download/29.html

IOS调试软件:http://www.usr.cn/News/130.html

利用串口服务器实现计算机、移动终端远程管理多个串口通讯设备

2、利用串口服务器实现延长串口通讯距离

利用串口服务器实现延长串口通讯距离

3、利用虚拟串口软件(USR-VCOM)和串口服务器组合实现原串口程序远程控制设备

虚拟串口软件(USR-VCOM)http://www.usr.cn/Download/31.html

利用虚拟串口软件和串口服务器组合实现原串口程序远程控制设备

装箱清单

  • 1. USR-TCP232-301 一个
  • 2. 直流5V电源适配器 一个
  • 3. 直连网线两米 一条
  • 4. RS232 9针串口延长线(9针对9孔,直连,可以用来和计算机链接) 一条
  • 5. RS232 通讯线缆一条(9针对9针,2和3交叉,用来链接RS232设备以通讯) 一条
串口服务器 - 装箱清单
