低功耗WIFI模块 USR-C210

嵌入式 | 低功耗 | 小尺寸

USR-C210是一款低功耗、贴片式Wi-Fi模块，实现UART转Wi-Fi双向透传功能；支持低功耗模式，支持深度休眠模式；小尺寸，便于嵌入开发；支持AP、STA、AP+STA配网；支持WEP、WPA/WPA2安全加密传输；内/外置天线版本可选；支持Httpd Client功能；支持简单AT指令集配置。

TTL串口与WIFI双向透明传输

贴片式低功耗WIFI模块

WIFI模块简介

USR-C210硬件上集成了MAC、基频芯片、射频收发单元；内置低功耗运行机制，可以有效实现模块的低功耗运行；

支持WiFi协议以及TCP/IP协议，用户仅需简单配置，即可实现UART设备的联网功能。模块尺寸较小，易于焊装在客户产品的硬件单板电路上。

且模块可选择内置或外置天线的应用，方便客户多重选择。

模块的基本功能描述如下：

可工作在AP模式等待其他WIFI设备接入通信，可以同时接入3个STA，也可工作在STA模式下，接入无线路由器实现通信。
具有一个Socket通信链接，可以设置为TCP Server、TCP Client、UDP Server、UDP Client通信；该Socket在TCP Server模式下，最多可支持5个TCP Client接入。
模块支持UART透传，可使用AT命令任意切换。

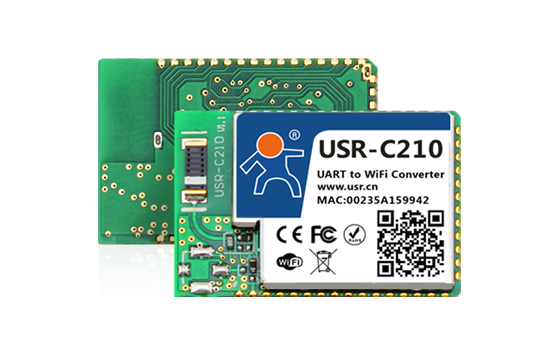

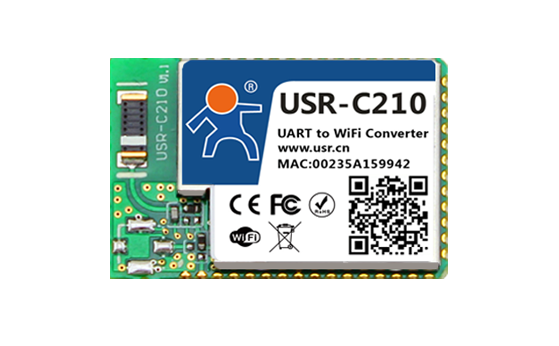

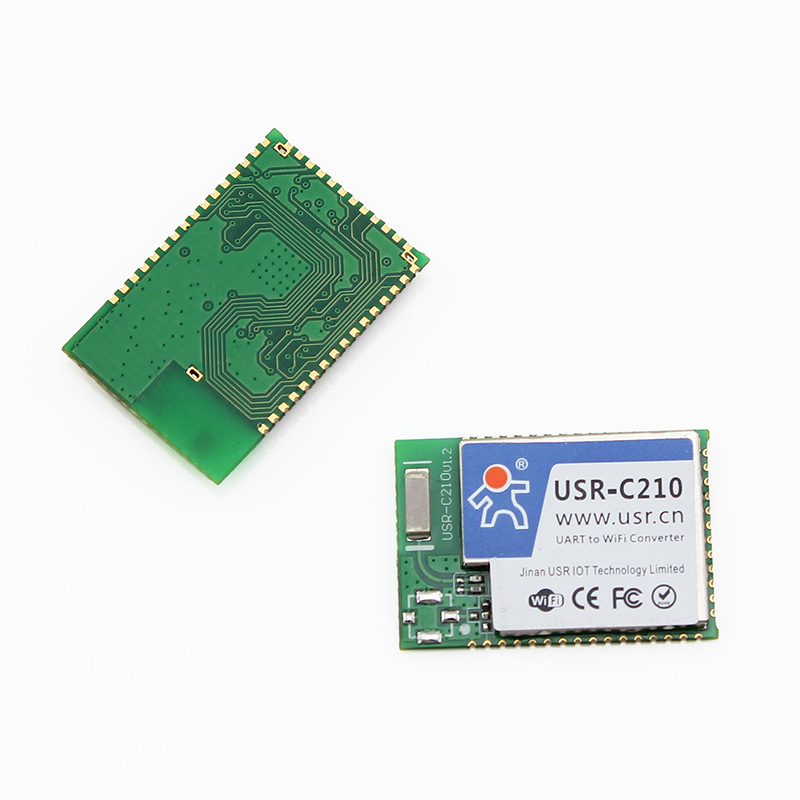

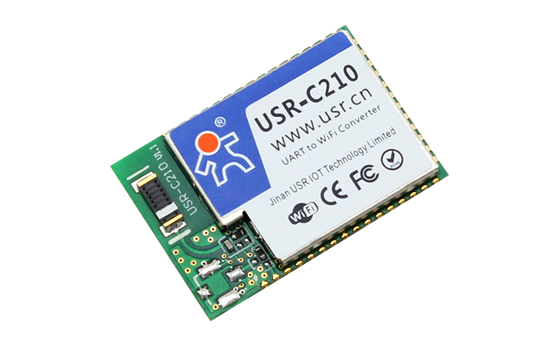

WIFI模块图片

WIFI模块特点

支持Wi-Fi@2.4 GHz 802.11b/g/n 无线标准
支持WEP、WPA/WPA2安全模式
支持AP、STA、AP+STA工作模式
完全集成的串口转无线TCP/UDP传输功能，多个串口速率选择
局域网搜索和无线参数设置功能
支持TCP/UDP Client注册包机制
支持Simple Config/usrlink快速联网配置
支持类RFC2217自动波特率适配功能
支持简单AT+指令集配置
3.3V单电源供电
超低功耗模式，支持深度休眠
可选择内置天线，外置天线（IPEX连接器）
超小尺寸：18.22mm*26.65mm*2.8mm SMT封装

标签 WIFI模块

分类	参数	取值
无线参数	无线标准	802.11 b/g/n
	发射功率	802.11b: +18 +/-1dBm(@11Mbps，CCK) 802.11g: +17 +/-1dBm(@54Mbp，OFDM) 802.11n: +15 +/-1dBm(@HT20, MCS7)
	接收灵敏度	802.11b: -85 dBm(@11Mbps，CCK) 802.11g: -70 dBm(@54Mbps，OFDM) 802.11n: -68 dBm(@HT20，MCS7)
	天线	外置：I-PEX 连接器内置：板载陶瓷天线
硬件参数	数据接口	UART
	工作电压	3.0V~3.6V
	工作电流	（以下均为3.3V下）正常模式：AP平均:74mA 峰值285mA STA平均：32mA峰值196mA 休眠模式：6.5mA；深度休眠：90uA；
	工作温度	-20℃~85℃
	存储温度	-40℃~125℃
	工作湿度	5~95%RH(无凝露)
	存储湿度	5~95%RH(无凝露)
	尺寸	26.6 * 18.2 * 2.8 mm
	封装接口	SMT表贴
软件参数	无线网络类型	AP、STA、AP+STA
	安全机制	WEP/WPA-PSK/WPA2-PSK
	加密类型	TKIP,AES ,TKIP/AES
	网络协议	IPV4,TCP/UDP
软件功能	DHCP/静态IP	支持DHCP动态获取IP和静态IP功能
	DNS域名解析	支持DNS域名解析功能
	支持Webserver	支持Webserver网页设置参数
	Socket透传	支持TCP Server，TCP Client，UDPServer，UDP Client
	HTTPD Client	支持Httpd协议传输
	类RFC2217	支持RFC2217动态波特率设置
	注册包机制	支持ID，MAC，自定义，透传云
	多种配置方式	AT+指令集，网页配置
