支持220V交流电接入,无需开关电源转换,简单易用
联博士(DR)系列是有人物联网最新推出的导轨系列产品,
包含串口服务器、4G DTU、4G工业路由器等不同种类;
自带35mm导轨卡扣,适合所有导轨式联网场景应用。

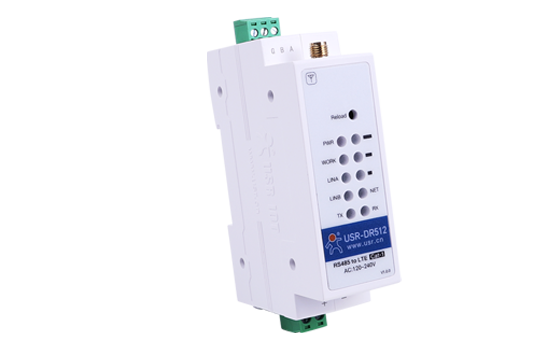

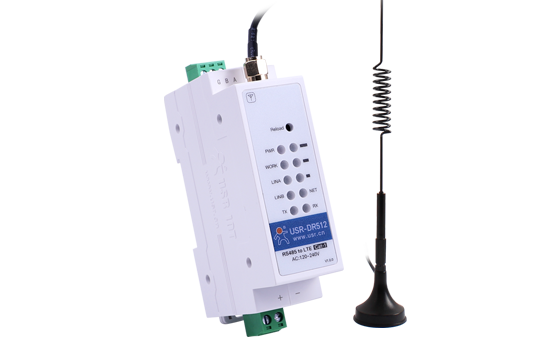

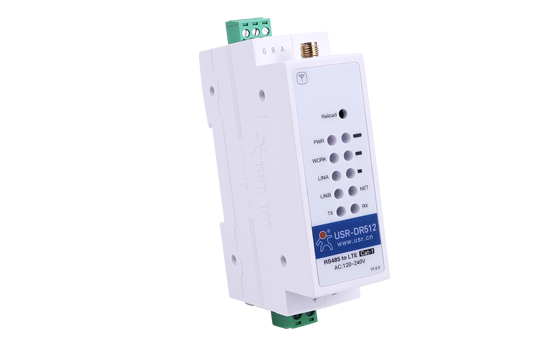

以下是基于运营商网络的导轨式Cat-1 DTU产品:USR-DR512
PC+ABS材质,轻便易携,成本低;V0级阻燃,确保产品安全使用
安装布线方便,占用空间小,方便同其他导轨产品配合使用
支持RS485串口,能轻松实现RS485与Cat-1网络的双向数据透传
实现用户设备数据与网络的双向透
支持4路Socket连接,支持TCP Client和UDP
支持自定义心跳包和注册包功能
支持串口数据HTTP(GET/POST)方式提交至指定服务器
支持串口,网络和短信AT指令参数配置,并提供电脑端配置工具
配合远程管理平台,可实现无感自动固件升级,确保长久可靠运行
差分算法升级包小,节省升级流量和时间
ESD静电3级防护、防浪涌3级、独立硬件看门狗
借助USR-DR512体积小、可进行导轨安装的特点,可集中安装在低压配电柜中,节约空间。
且Cat-1 DTU响应速度极快,能及时将数据发送到相关控制平台。
参 数 |
描 述 |
||
基本参数 |
产品型号 |
USR-DR502 |
USR-DR512 |
网络制式 |
支持移动 LTE Cat-1 |
||
支持联通 LTE Cat-1 |
|||
支持电信 LTE Cat-1 |
|||
电源 |
DC9V~36V |
AC120~240V |
|
工作电流 |
平均26mA(12V) |
平均10mA(220V) |
|
状态指示灯 |
WORK:工作状态指示灯,正常1s闪烁一次 |
||
发送接收指示灯: 数据传输指示灯,有数据传输时亮起 |
|||
LINK:Socket连接状态指示灯,连接后亮起 |
|||
NET:网络连接指示灯,网络连接后,根据连接制式闪烁 |
|||
信号指示灯:三个,显示信号强度 |
|||
SIM/USIM 卡 |
3V/1.8V SIM卡槽,Micro SIM |
||
USB 接口 |
MicroUSB口,USB 2.0 High speed |
||
UART接口 |
RS485,3PIN端子接口,波特率1200~230400(bps) |
||
天线接口 |
SMA外螺内孔 |
||
外形尺寸 |
尺寸(mm) |
28×64.7×109.7(L*W*H) |
|
重量 (克) |
<110g |
||
温度范围 |
工作温度 |
-25℃~ +75℃ |
|
存储温度 |
-40℃~ +90℃ |
||
湿度范围 |
工作湿度 |
5%~95%(无凝露) |
|
网络速率 |
TDD-LTE |
3GPP Release 13 CAT1下行7.5 Mbps,上行1 Mbps |
|
FDD-LTE |
3GPP Release 13 CAT1下行10 Mbps,上行5 Mbps |
||
频 段 |
TDD-LTE |
Band34/38/39/40/41 |
|
FDD-LTE |
Band 1/3/5/8 |
||
发送功率 |
TDD-LTE Band34/38/39/40/41 |
+23dBm(Power class 3) |
|
FDD-LTE Band 1/3/5/8 |
+23dBm(Power class 3) |
||
软件功能 |
工作模式 |
透传模式,HTTPD模式,短信透传模式 |
|
指令结构 |
AT+命令结构 |
||
网络协议 |
TCP/UDP/DNS/FTP/HTTP |
||
Socket数量 |
4 |
||
参数配置途径 |
串口AT指令、网络AT指令、短信AT指令 |
||
特色功能 |
域名解析DNS |
支持 |
|
简单透传方式 |
支持TCP Client /UDP Client |
||
心跳数据包 |
支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS |
||
注册包机制 |
支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包 |
||
套接字分发协议 |
支持 |
||
FOTA升级 |
支持 |
||
Socket备份 |
支持 |
||
基站定位 |
支持 |
||
FTP他升级协议 |
支持 |
||
安全机制 |
支持 |
||
NTP校时功能 |
支持 |
