分类 |
参数 |
数值 |
供电参数 |
工作电压 |
VCC:3.15~3.45 V;VDD:5.0~7.0V |
工作电流 |
平均85.2mA,满载88.2mA@3.3V |
|
硬件接口 |
网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
串口标准 |
1路TTL-3.3电平信号 |
|
串口波特率 |
300-921.6K(bps) |
|
数据位 |
7、8 |
|
校验位 |
数据位为7位时,支持Odd、Even、Mark、Space 数据位为8位时,支持None、Odd、Even |
|
产品尺寸 |

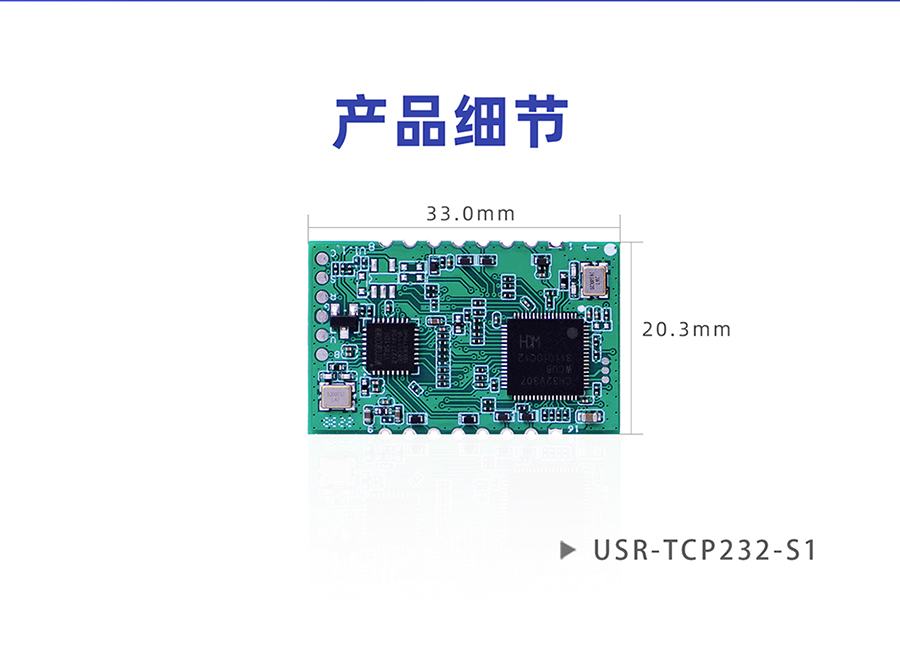

规格(L*W*H) |
33.0×20.3×2.0mm |
封装方式 |

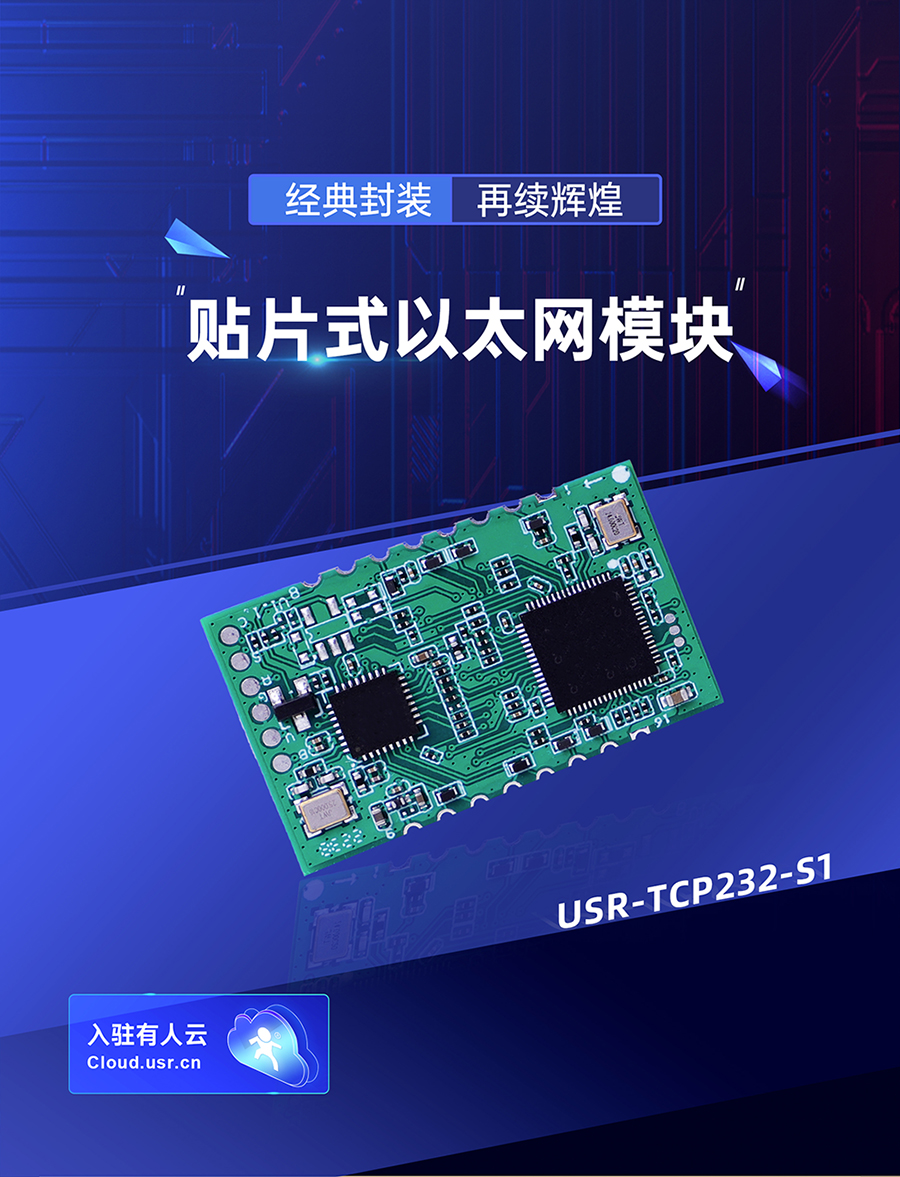

贴片式封装 |
|
工作环境 |
工作温度 |
-40~85℃ |
存储温度 |
-40~105℃ |
|
工作湿度 |
5%~95% RH(无凝露) |
|
存储湿度 |
5%~95% RH(无凝露) |
|
软件功能 |
网络协议 |
|
IP获取方式 |
静态IP、DHCP |
|
域名解析 |
支持,可自定义DNS服务器地址 |
|
用户配置 |
软件配置,网页配置,AT指令配置 |
|
工作模式 |
TCP Server/TCP Client/UDP Server/UDP Client/Httpd Client |
|

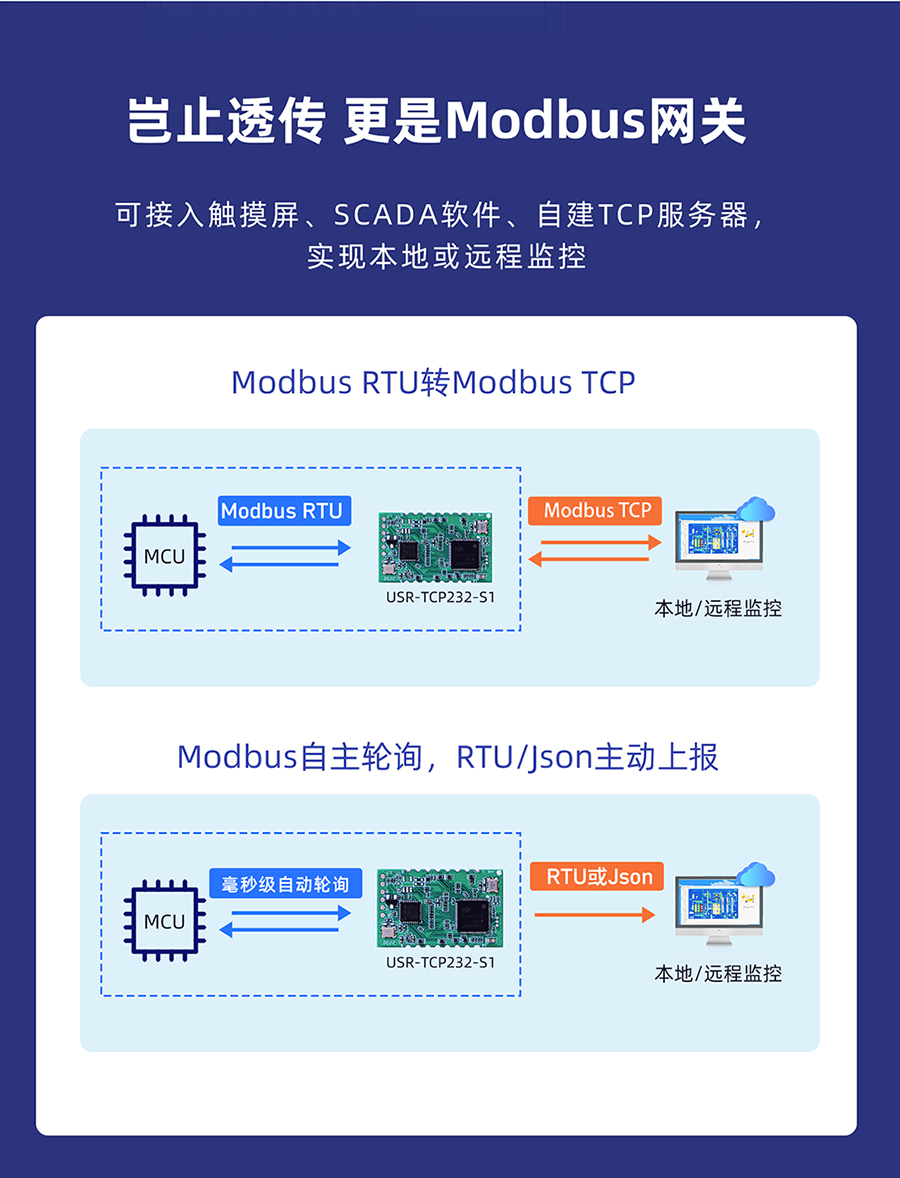

Modbus网关 |
支持ModbusRTU和ModbusTCP协议互转; 支持指令自动轮询,最多5条,可选透传/JSON协议上报 |
|
TCP Server连接 |
支持最多16路TCP连接(可自定义) |
|
网络缓存 |
发送:6Kbyte;接收:6Kbyte |
|
串口缓存 |
接收:1Kbyte |
|
平均传输延时 |
<10ms |
|
配套软件 |
虚拟串口、有人云、参数设置软件、WEB网页 |
|
打包机制 |
4字节打包时间,400字节的打包长度 |
|
特色功能 |
类RFC2217、短链接、超时无数据重启 |
|
其他 |
防护等级 |
EMC 2级(含静电、浪涌、电快速脉冲群) |
