实现串口到以太网口的数据的双向透明转发,用户无需关心具体细节,模块内部完成协议转换,通过简单设置即可设定工作细节。

贴片式TTL串口转以太网模块

联网模块USR-TCP232-S2,是一款全新的,小体积的串口转以太网模块,这是一款能实现网口与TTL串口之间直接的数据透明传输的设备。并可通过电平转换电路应用于232和485接口。

S2模块功耗低,全速工作仅消耗较小的电流。搭载M0系列32位处理器,运行速率快,效率更高。同时模块多样化的功能,更能满足客户的需求。

S2模块操作简单,兼容性强。在增加新功能的基础上兼容T24系列的设置协议,为老用户使用提供方便。同时,又增加了类似于M4的设置协议,采用其他系列产品设置协议的客户,仅需简单调整,即可应用于S2。

1路TTL串口小体积低成本ARM处理器速度快稳定性高

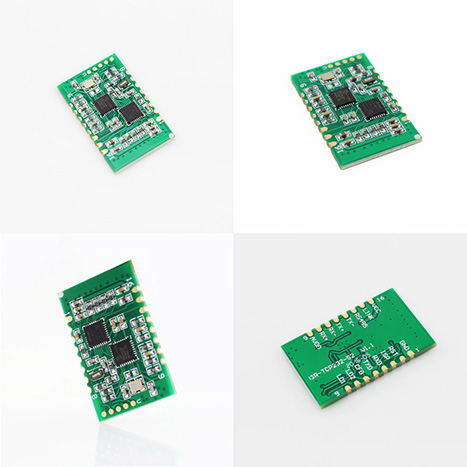

产品图片

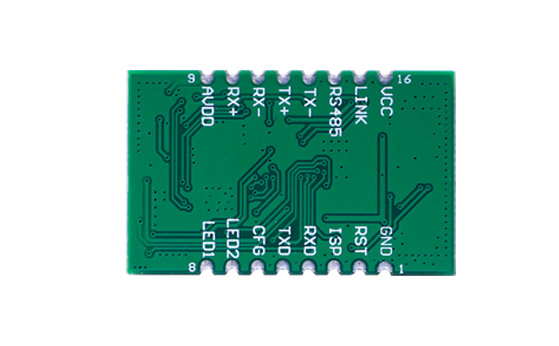

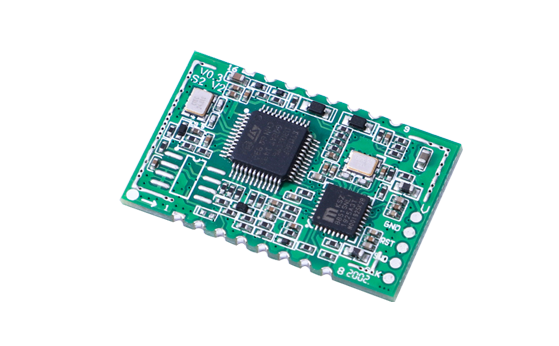

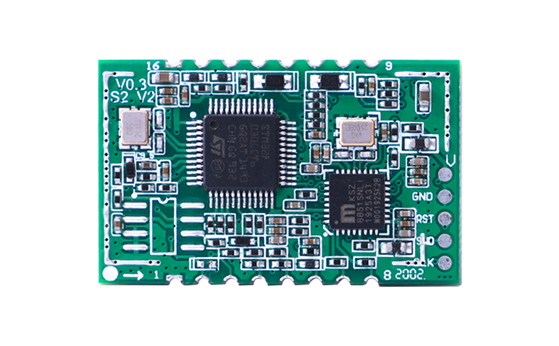

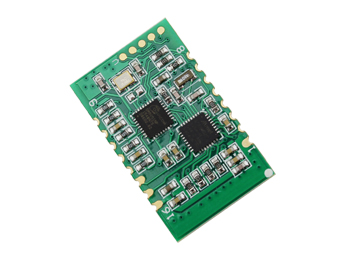

USR-TCP232-S2产品图片



产品特点



● 10/100Mbps 自适应以太网接口,支持AUTO-MDIX网线交叉直连自动切换
● 工作模式可选择 TCP Server,TCP Client,UDP Client,UDP Server,HTTPD Client
● 串口波特率从600bps到460.8Kbps可设置,支持None,Odd,Even,Mark,Space五种校验
● 自定义心跳包机制,保证连接真实可靠,杜绝死连接
● 自定义注册包机制,检测连接状态,也可做自定义包头
● TCP Server模式下,连接Client的数量可在1到16个之间任意设置,默认4个,已连接Client的IP可显示,按连接计算发送/接收数据。
● 支持网页、AT指令、串口协议、网络协议设置参数,提供设置协议,供客户集成到自己的软件中去
● DHCP功能,能够自动获取IP
● MAC地址可修改,出厂烧写全球唯一MAC
● DNS功能,域名解析
● DNS服务器地址可自定义设置
● 通过网络升级固件功能,升级固件更加方便
● 支持虚拟串口,配套有人自主开发的USR-VCOM软件
● 同时支持软件和硬件恢复出厂设置
● 可以跨越网关,交换机,路由器运行
● 可以工作在局域网,也可访问外网
● 提供上位机编程例子(Socket),VB、C++、Delphi、Android、IOS等
● 丰富的实际运用案例可官网下载
● 可根据客户个性化的需求,进行产品定制

产品功能

USR-TCP232-S2上电启动后,会根据用户预先设置好的参数,自动的去连接网络或服务器,并且进入设置的工作模式,按预设的串口参数去工作。

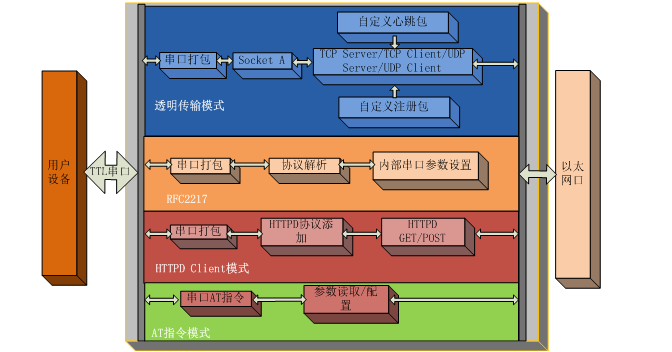

USR-TCP232-S2功能图

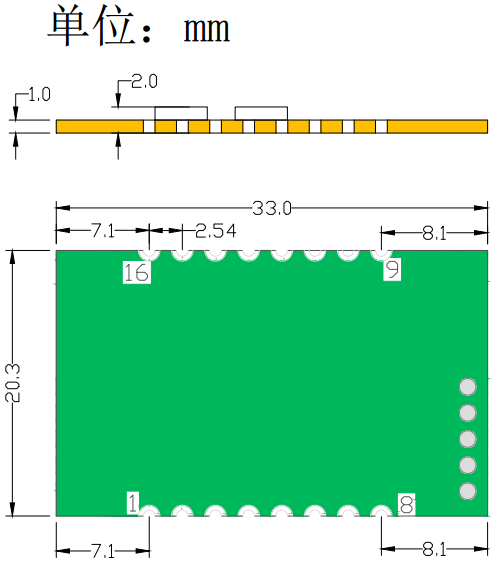

产品尺寸



USR-TCP232-S2尺寸图



特殊功能



(1)RS485功能

USR-TCP232-S2产品中预留了“485_EN”脚,可作RS485的使能控制脚。该功能可通过设置软件设置,默认为勾选,不会影响232通信。

(2) 有人云功能

USR-TCP232-S2产品中增加了有人云功能,能够快速实现模块与其他设备,上位机之间的通信,同时实现远程数据透传,适用于远程监控与控制、物联网、车联网、智能家居等领域。

有人云的应用需要单独的编号和相应的密码,因此我们在网页中和设置软件中分别增加了有人云功能选项。有人云的具体使用细则请参见有人云网站http://cloud.usr.cn/。

(3) Link功能

Link引脚为模块建立通讯连接的状态指示引脚,建立通讯连接时此管脚会输出低电平,无连接建立则输出高电平。当模块处于TCP模式时,建立通讯连接后,Link引脚会自动拉低,否则处于拉高状态。当模块处于UDP模式时,Link引脚一直处于拉低状态。默认不勾选。

(4) 恢复出厂设置功能

a) 硬件恢复出厂设置:首先应在网页或者设置软件上勾选“Reload开启”选项,开启“Reload”功能后,Reload只能用作恢复出厂设置按键。设置完成后重启设备,然后将Reload引脚拉低(置0,电平为0V),并保持拉低状态5s后,将Reload引脚拉高(置一,电平为3.3V)或者悬空,出厂设置恢复成功。

b) 软件恢复出厂设置:通过设置软件的设置功能恢复出厂设置。

c) AT指令恢复出厂设置:进入串口AT指令模式后,发送AT+Clear,恢复出厂设置。

(5)Reset功能

当USR-TCP232-S2作TCP Client时,模块会主动连接TCP Server。当启动Reset功能后,模块尝试连接TCP Server 30次,仍无法建立连接时,模块将会自动重启。可通过设置软件设置,默认不勾选。

(6) ID功能

USR-TCP232-S2作TCP Client时,建立连接时发送设备ID,或通讯过程中数据发送时,数据携带ID号,模块ID号设置为十进制,范围为1--65535。(注:ID功能不能与有人云功能同时使用)

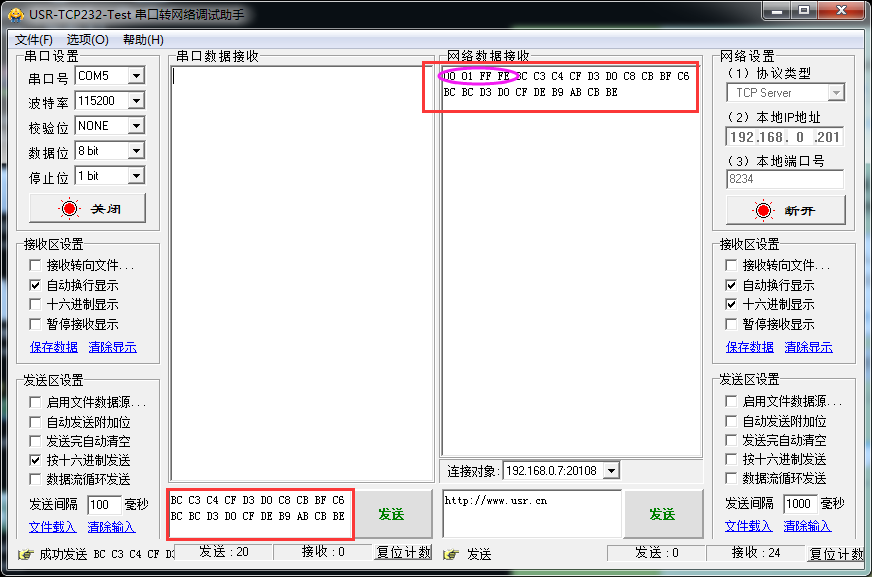

下图中网络数据接收框内的前四位为ID号。(十六进制)

USR-TCP232-S2特殊功能

(7) Index功能

USR-TCP232-S2作TCP Server时,最多可以同时建立16个连接,最大值可在1-16范围内任意设置,此处以默认值16个为例。Server同时向16个Client发送数据,或者Server接收Client数据时不能区分数据来源,Index功能可以实现发送与接收数据源的选择,该功能可通过设置软件和网页进行设置。



工作模式

模块共有五种工作模式:

● TCP Client
● TCP Server
● UDP Client
● UDP Server
● HTTPD Client



产品应用

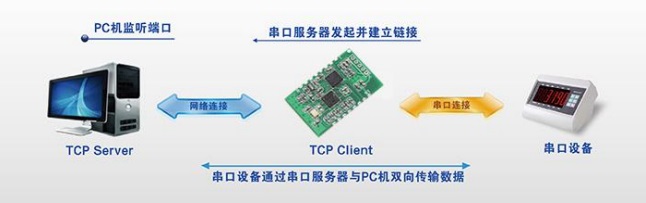

利用USR-TCP232-S2实现RS232与以太网通讯的透明传输
