一、资料下载

  USR-K7说明书

  USR-K7软件设计手册

  USR-K7硬件设计手册

  M4系列设置软件

  二、电脑设置

  按路径：控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

  三、硬件连接

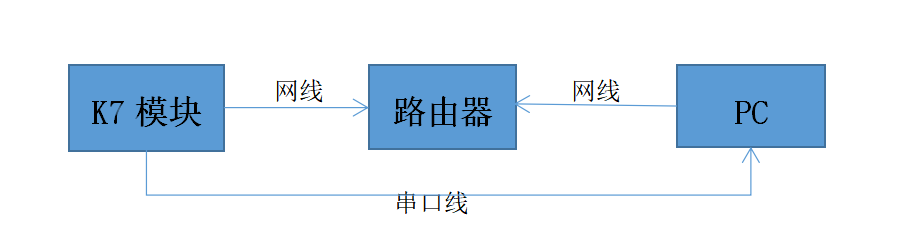

  以太网模块K7网口用网线连接电脑网口，电脑IP和K7的IP设置同一网段。(或者K7网口用网线接路由器，电脑也连接同一个路由器。K7用串口设置软件设置DHCP，动态获取IP)

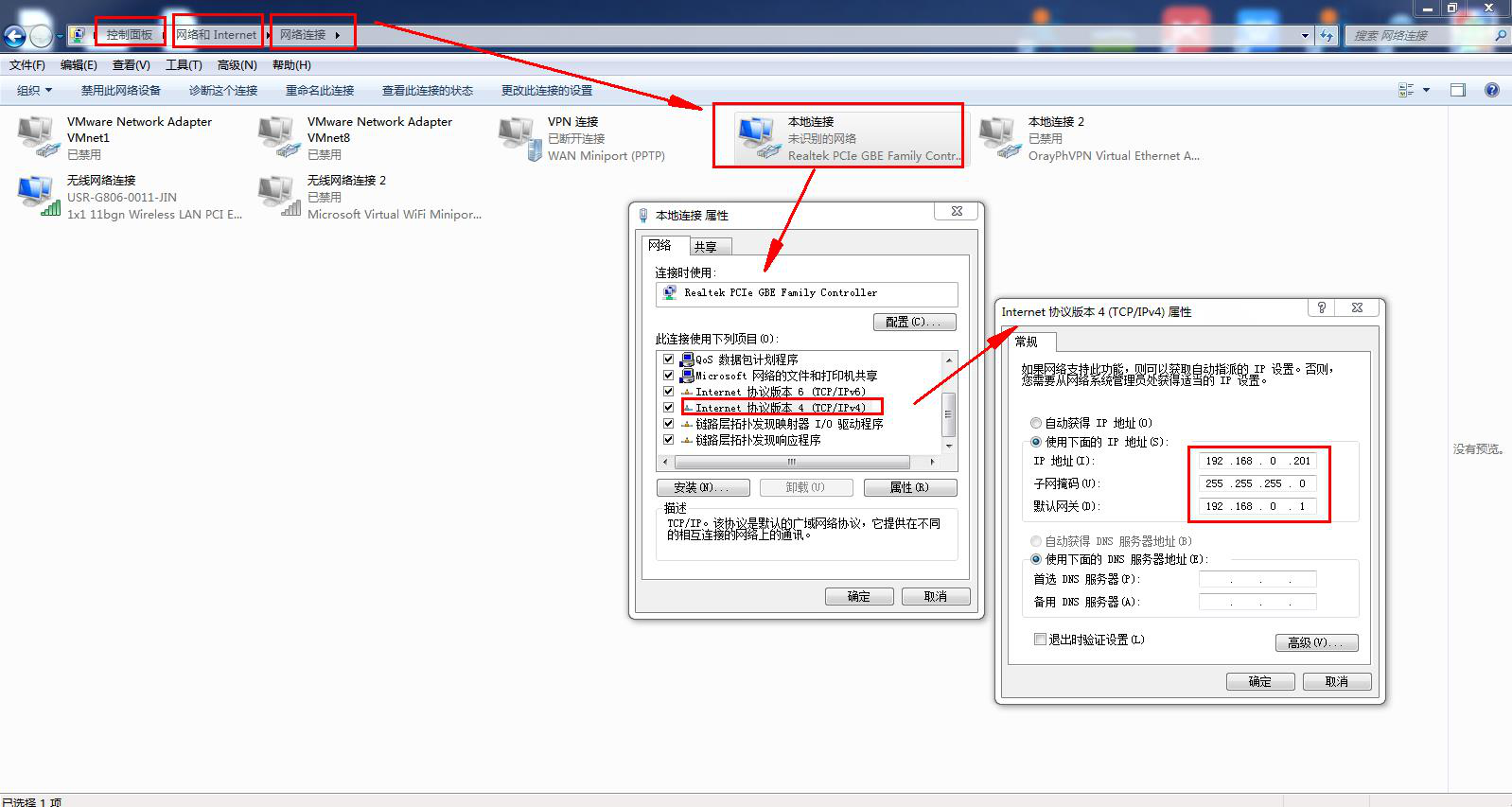

  静态IP：

  DHCP获取ip：

  本次测试是DHCP动态获取IP。

  四、串口参数设置

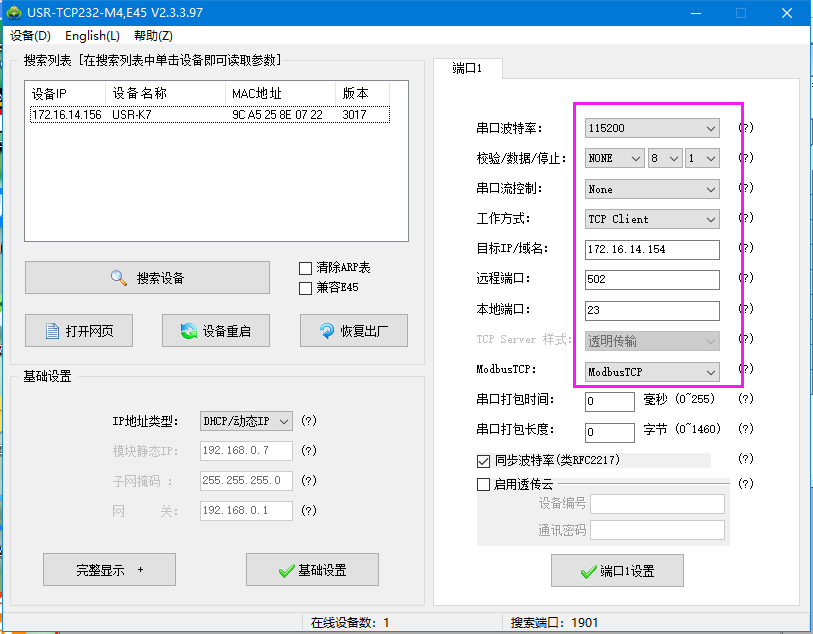

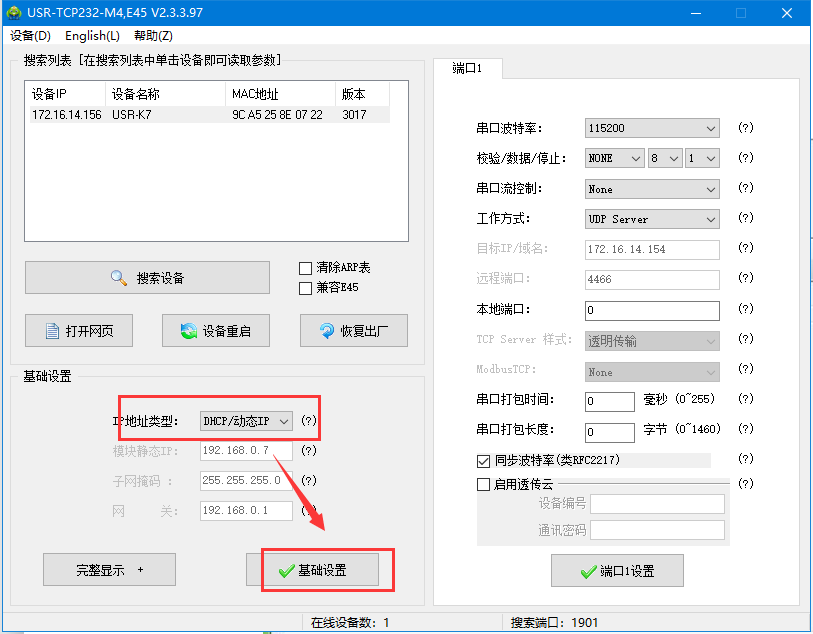

  1.用M4设置软件搜索K7的IP。出厂默认是192.168.0.7，修改成DHCP/动态ip，保存设置。

  2.网页参数设置：

  在电脑打开浏览器，输入动态获取的IP 172.16.14.156 登录K7的内置网页。

  登录用户名是admin，密码是admin。

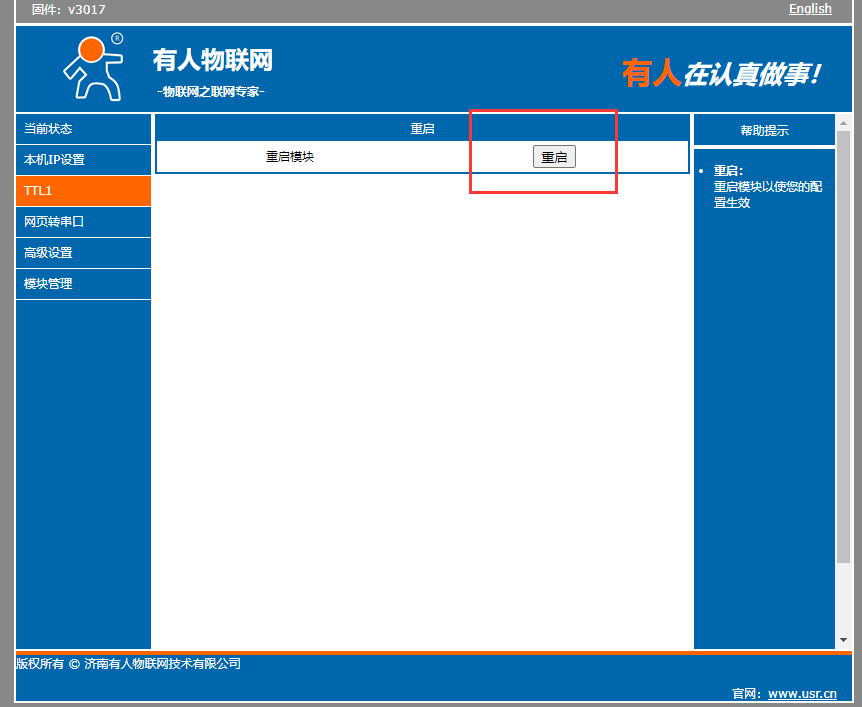

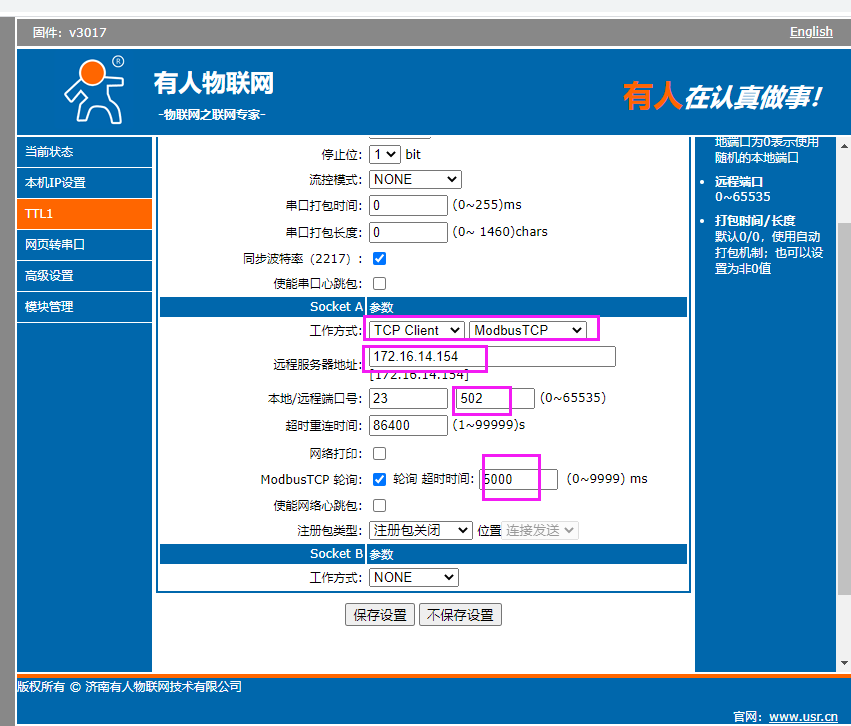

  网页检查串口参数，工作方式设置TCP server ModbusTCP，本地端口号默认是8899，我这边修改成了8845，Modbus TCP轮询默认是关闭，需要勾选MODBUS TCP轮询时间。保存设置，重启参数生效。

  轮询超时时间默认是200ms,需要改大，改成5000ms。

  3.MODBUS SLAVE和MODBUS POLL软件设置：

  模拟测试用MODBUS SLAVE软件做网口设备，用MODBUS POLL软件做串口端。

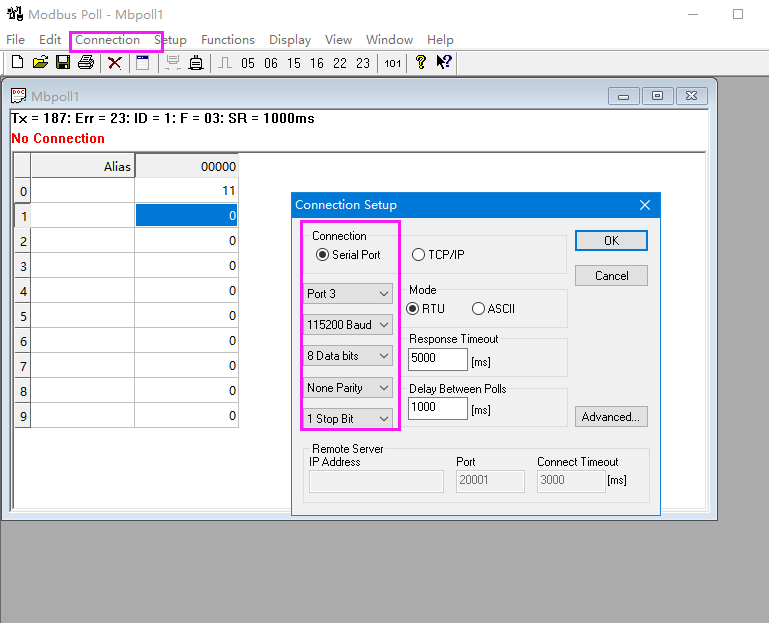

  MODBUS POLL软件设置串口参数，波特率、数据位、停止位、校验位，需要和K7的串口参数设置一致。

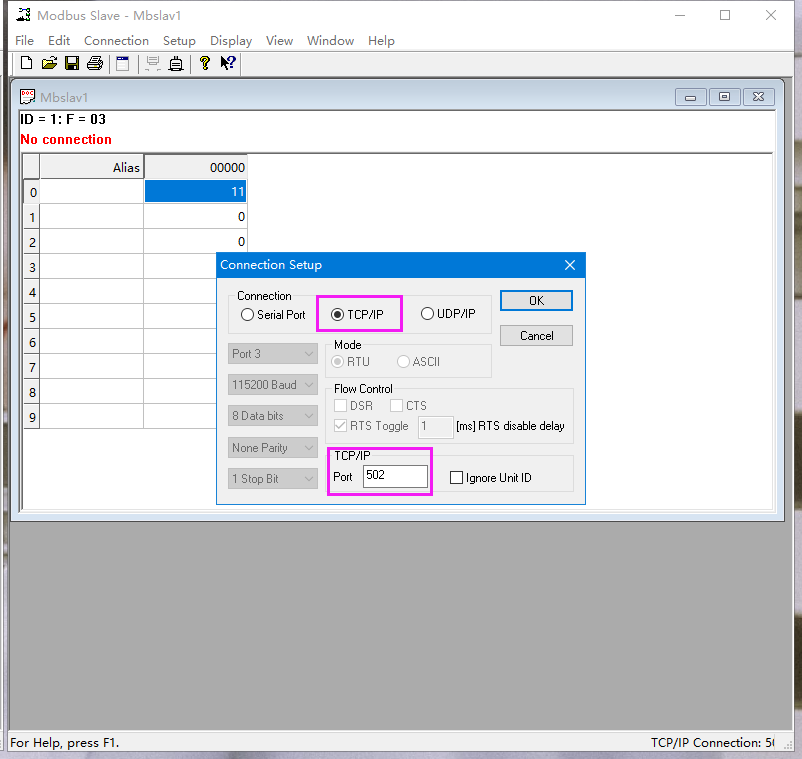

  MODBUS savle软件设置MODBUS TCP/IP。设置一个端口号502给K7模块用
