USR-LG206-L-P-H10 点对点配置案例
2021-02-20


  1:需要下载的软件和说明书

  产品说明书

  配置软件

  USR-TCP232-TEST串口及网络调试助手软

  2:硬件连接

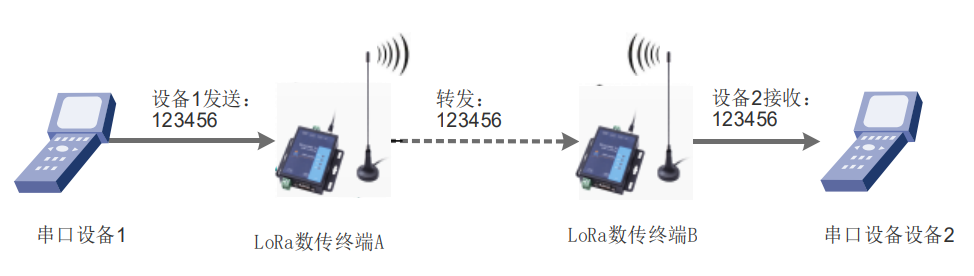

  使用RS232串口线分别将LoRa数传终端A、B接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。


  3:LG206参数设置

  实现点对点通讯发送方和接收方需满足 3 个条件:

  速率等级相同(SPD)

  信道一致(CH)

  目标地址相同(ADDR)或为广播地址(65535)

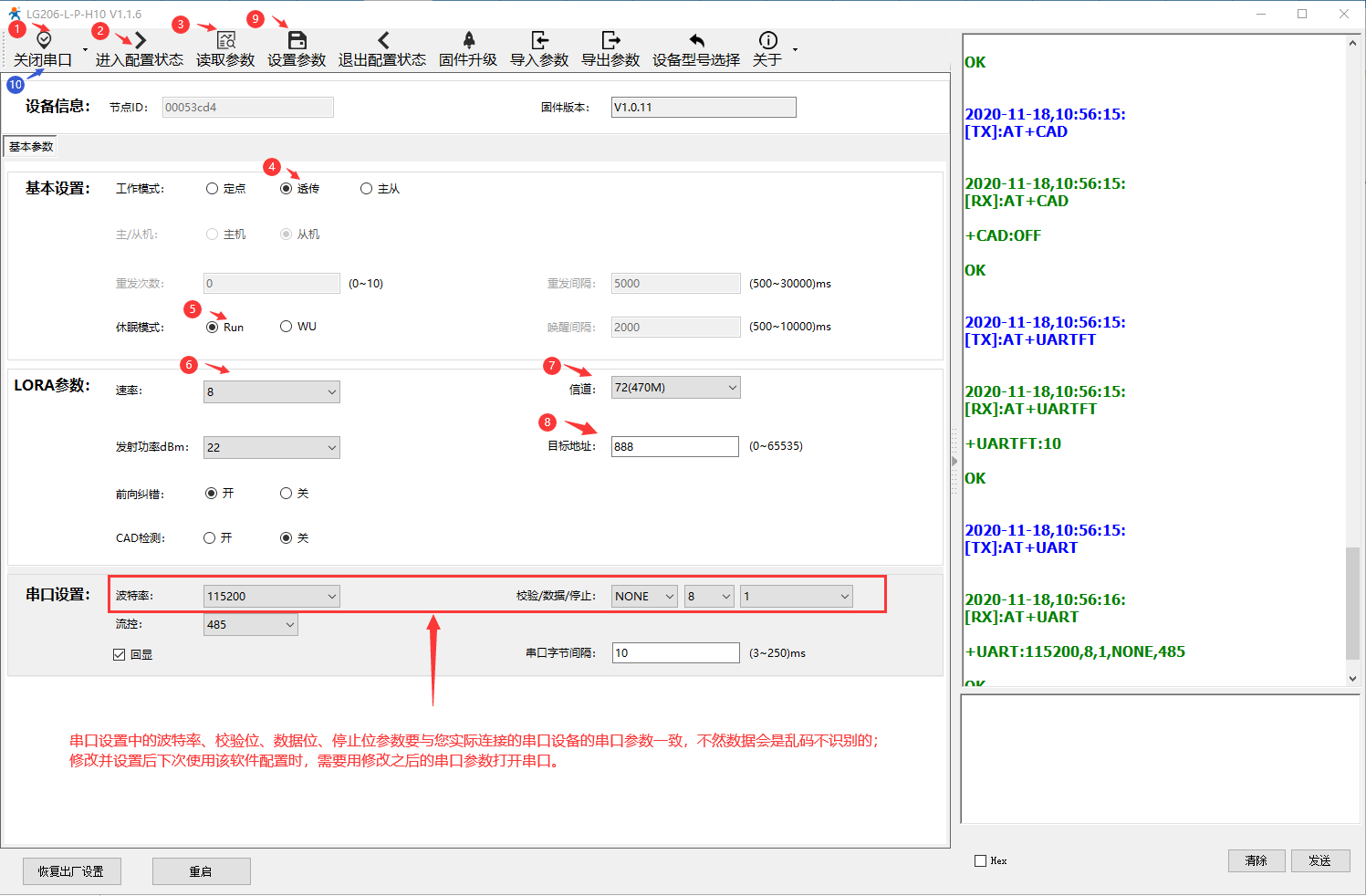

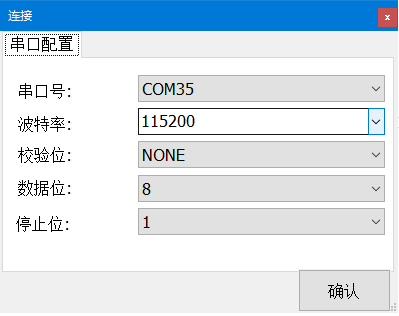

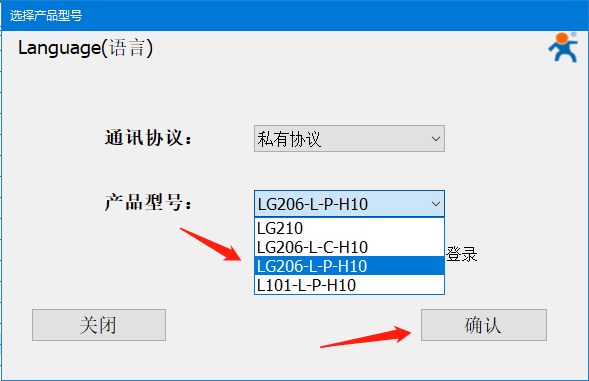

  打开LoRa设置软件,选择LG206-L-P-H10, 依次点击打开串口(选择A、B对应的串口号,206默认串口参数:115200,None,8,1,NFC)、进入配置状态、读取参数、配置速率等级8,信道72,目标地址888, 串口设置中的参数配置为您实际要连接的串口设备的串口参数, 一键设置所有参数,关闭LoRa设置软件。


  注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

  4、透传测试

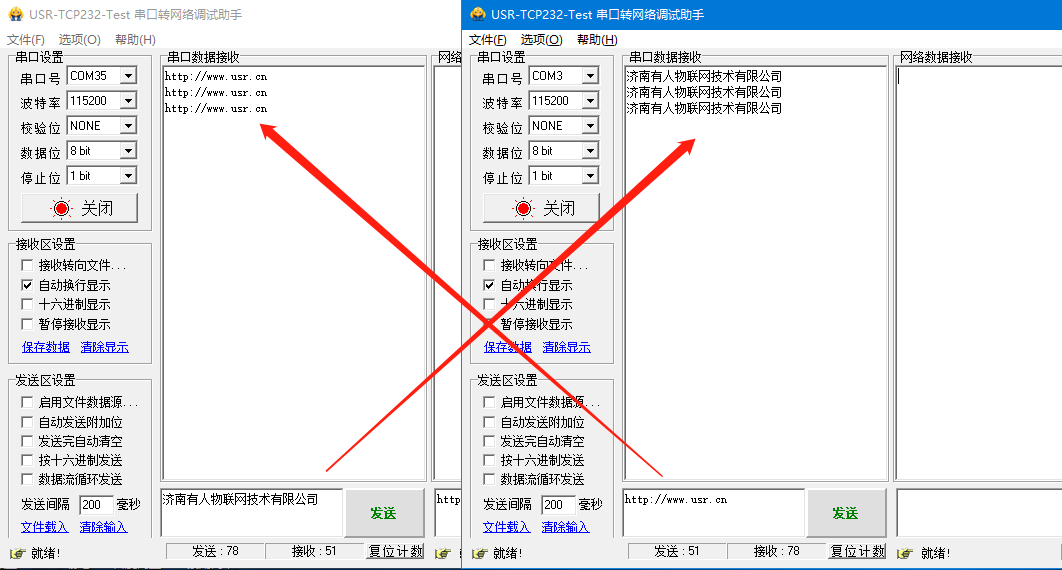

  启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端A、B的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然),通信效果如下图所示:
