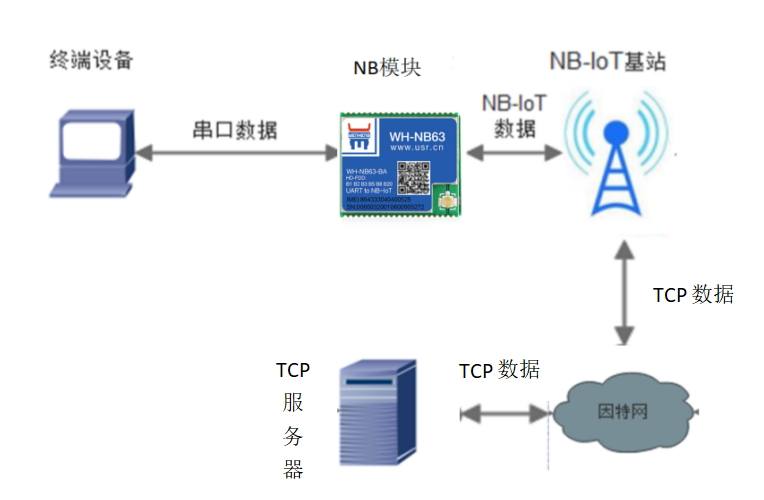

  一、数据流向

  二、准备工作

  硬件准备：USB转232串口线、NB63模组+NB7X-EVK底板、12V电源适配器、全频天线、NB卡(有人所售电信NB卡。购买链接：http://shop.usr.cn/sim)

  硬件连接：

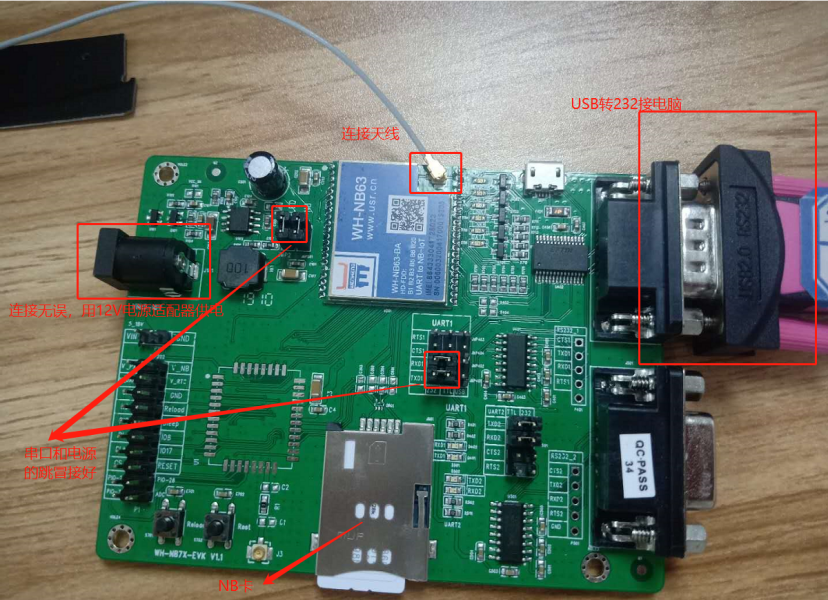

  将NB63焊接在底板上，用USB转232串口线连接PC的USB接口和底板上对应的通信串口，连接好天线和sim卡。

  NB63配套测试底板

  三、测试

  1、打开设置软件(点击链接，可下载设置软件)，选择设备对应的串口号 ( 串口号可在设备管理器中查看，如下图所示 )

  注意：若设备管理器里无串口显示，可能是串口线有问题或者电脑没有串口驱动，可以换根串口线或者用驱动精灵等软件修复一下串口驱动

  2、选择对应的串口号、波特率等参数，打开串口，串口参数出厂默认9600/NONE/8/1。

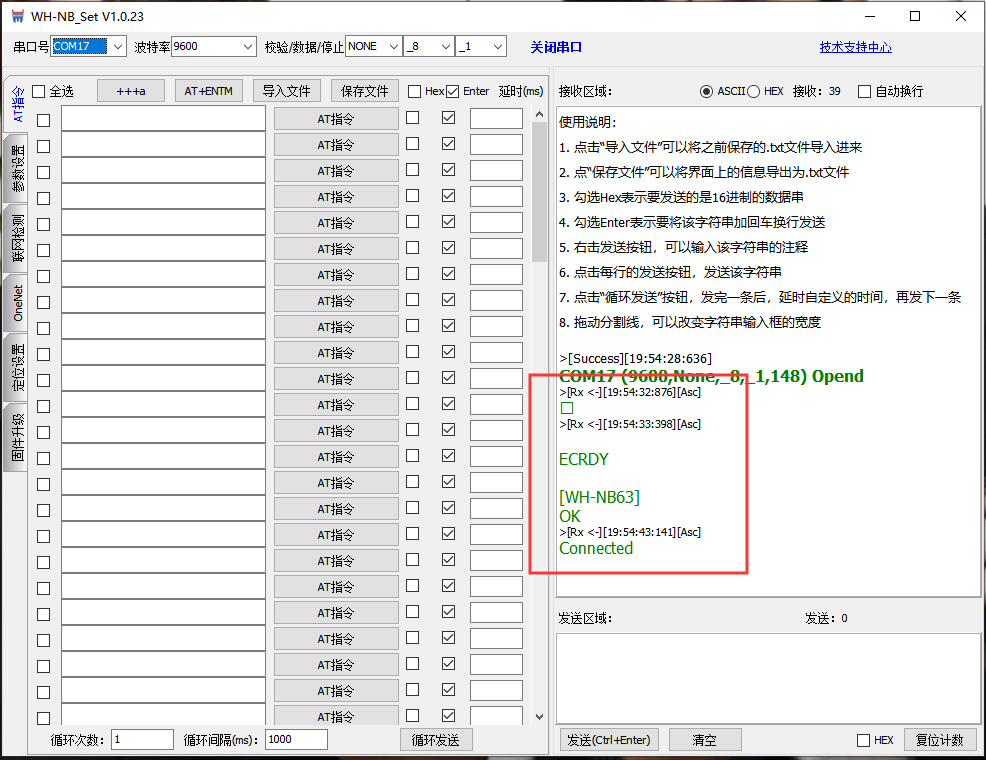

  打开串口号之后再给模块供电，可以在设置软件中看到启动信息

  串口打开失败原因：

  1>串口不存在。选择的串口号不是设备连接电脑对应的串口

  2>串口被占用。同一个串口不能被多个串口软件打开，可以检查一下电脑上是否有其他软件打开了该串口

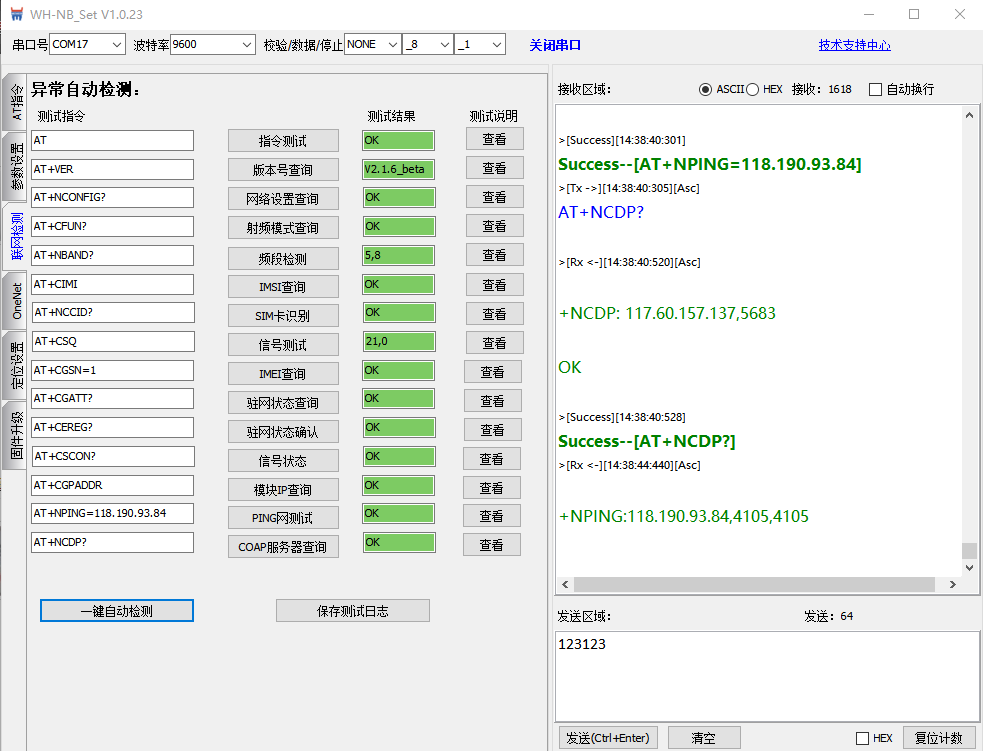

  3、联网检测(二期及以上固件支持)

  为了确保模块能够正常使用，先用一件联网检测测试是否能够全部通过，若全部OK，则模块正常，可以联网通信。若有选项error，可以点击对应的查看按钮，根据提示检查硬件设置等。

  4、配置模块

  1） 模块出厂默认在cmd模式下，可以直接用AT指令进行配置

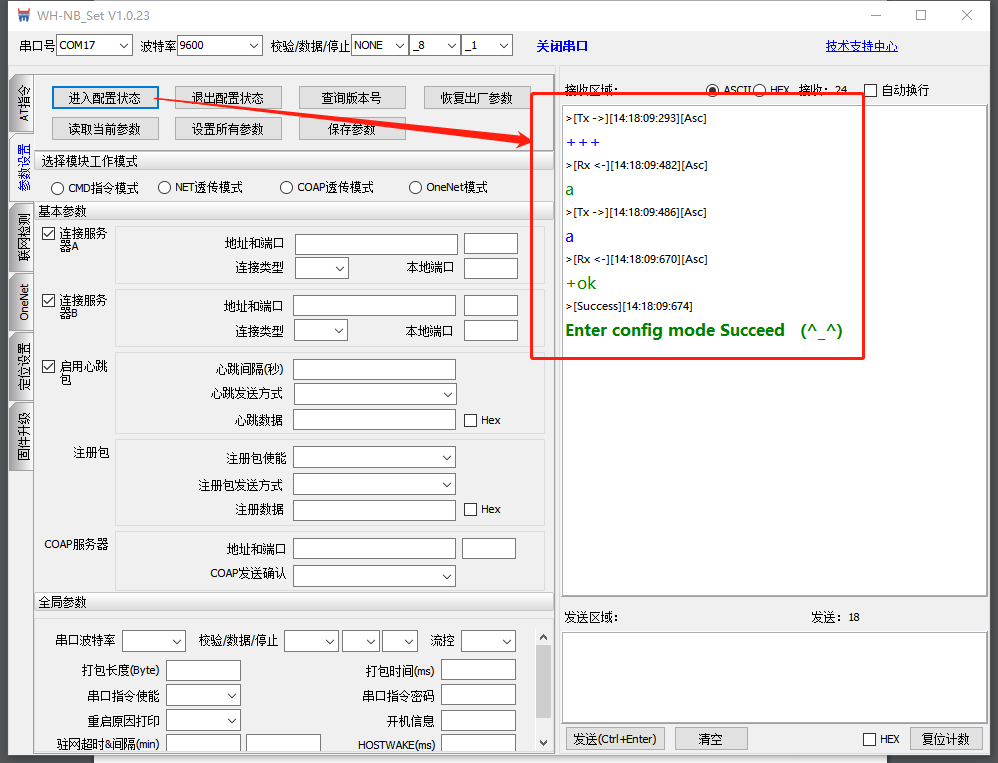

  2）若模块非出厂状态，之前已经配置为net透传或者coap透传，或者之前忘记配置为什么模式了，可以点击进入配置状态按钮，看是否返回OK，若返回OK则进入配置成功，可以读取一下当前参数，看一下之前配置为什么模式。

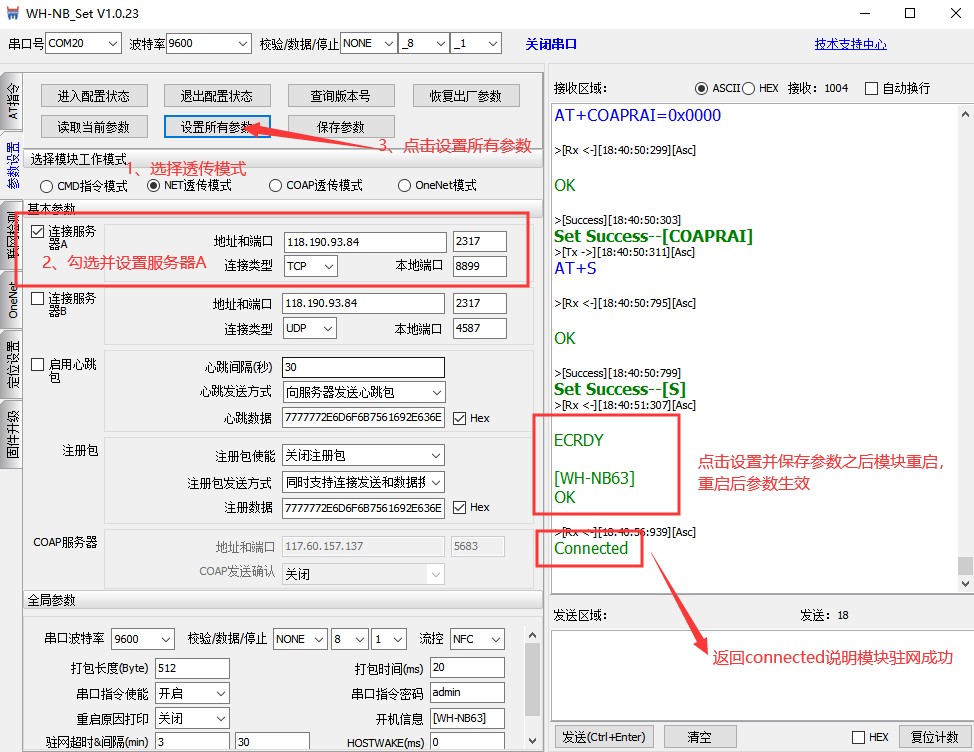

  3）工作模块选择net透传模式，之后勾选连接服务器A，填写TCP服务器的IP和端口,类型为TCP，本地端口可任意。这里测试连的是我司测试服务器：118.190.93.84，端口：2317。

  4）参数填写完成后点击设置所有参数，模块会自动重启，重启后设置的参数生效。重启后，等一会模块返回connected，说明与服务器建立连接并可以进行通信。

  注意：

  1）由于电信运营商的限制，电信NB卡不支持连接未加入电信白名单的私有服务器

  2） 我司已将TCP测试服务器118.190.93.84:2317写入我司所售NB卡的白名单，所以可以连接测试。

  3） 若连接未加入白名单的私有服务器，可能会有几分钟或者几包数据可以正常通信，但是之后就会被强制断开的。

  4）移动、联通NB卡暂无限制。

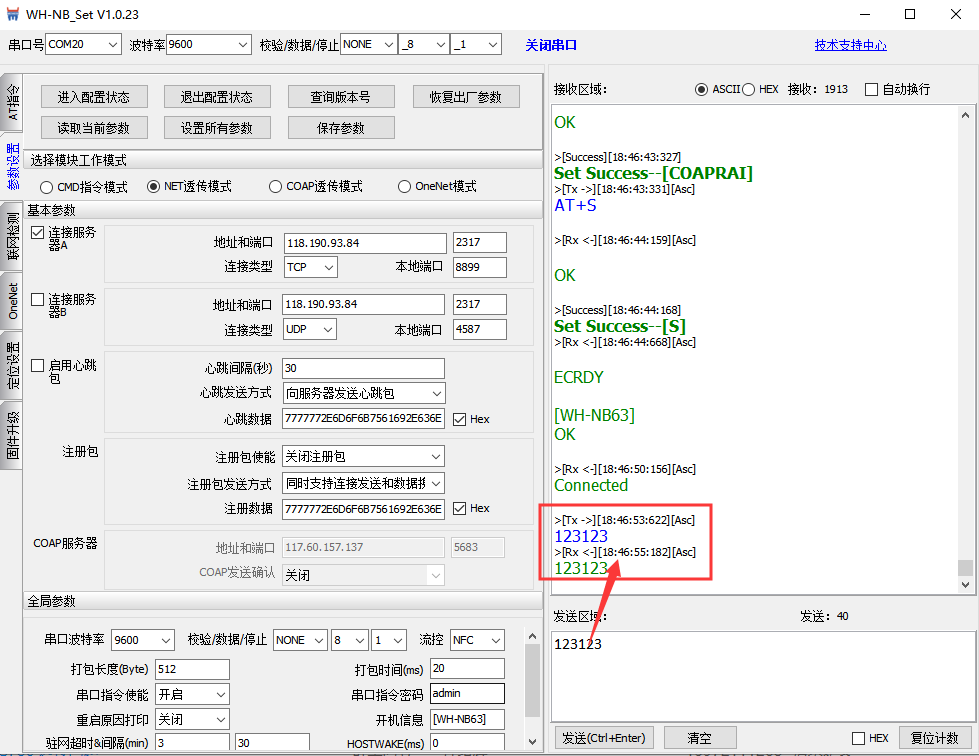

  如下所示，测试数据收发。

  从串口发送数据，如：123123，会收到同样的回复123123，则表示联网通信OK

  注意：我司TCP测试服务器只是用来测试设备基本通信，现象就是串口发送什么数据，服务器就会返回什么数据，类似自发自收。
