WH-G401tf 基本测试案例
2021-05-26


1.下载设置软件和说明书

设置软件:https://www.usr.cn/Product/305.html

说明书:https://www.usr.cn/Down/WH-G401tf_V1.0.3.pdf

硬件设计手册https://www.usr.cn/Down/WH-G401tf_hareware_V1.0.4.pdf

AT指令集:https://www.usr.cn/Down/USR-Cat-1_AT_V1.0.4.pdf


2.测试配合WH-Cat1-OpenEVK-HW 底板进行测试

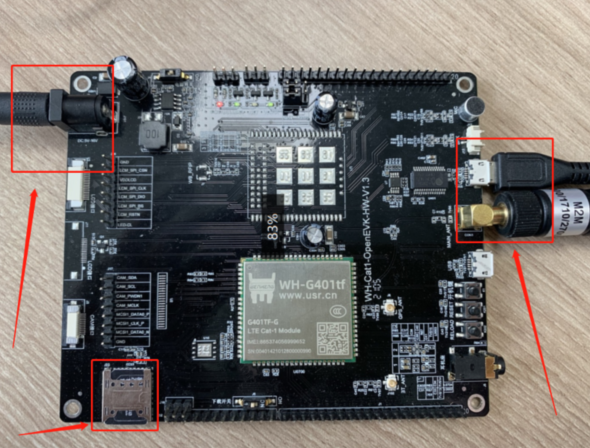

(1) 硬件连接:底板接SIM卡,接上天线,使用USB数据线一端连接底板,一端连接到电脑上,给底板供电如下图所示:

(2)指示灯状态:

Power亮起:说明供电正常

Work闪烁:说明固件启动正常,系统运行后闪烁

NET常亮注册网络后常亮

linka亮起:说明成功连接A路服务器

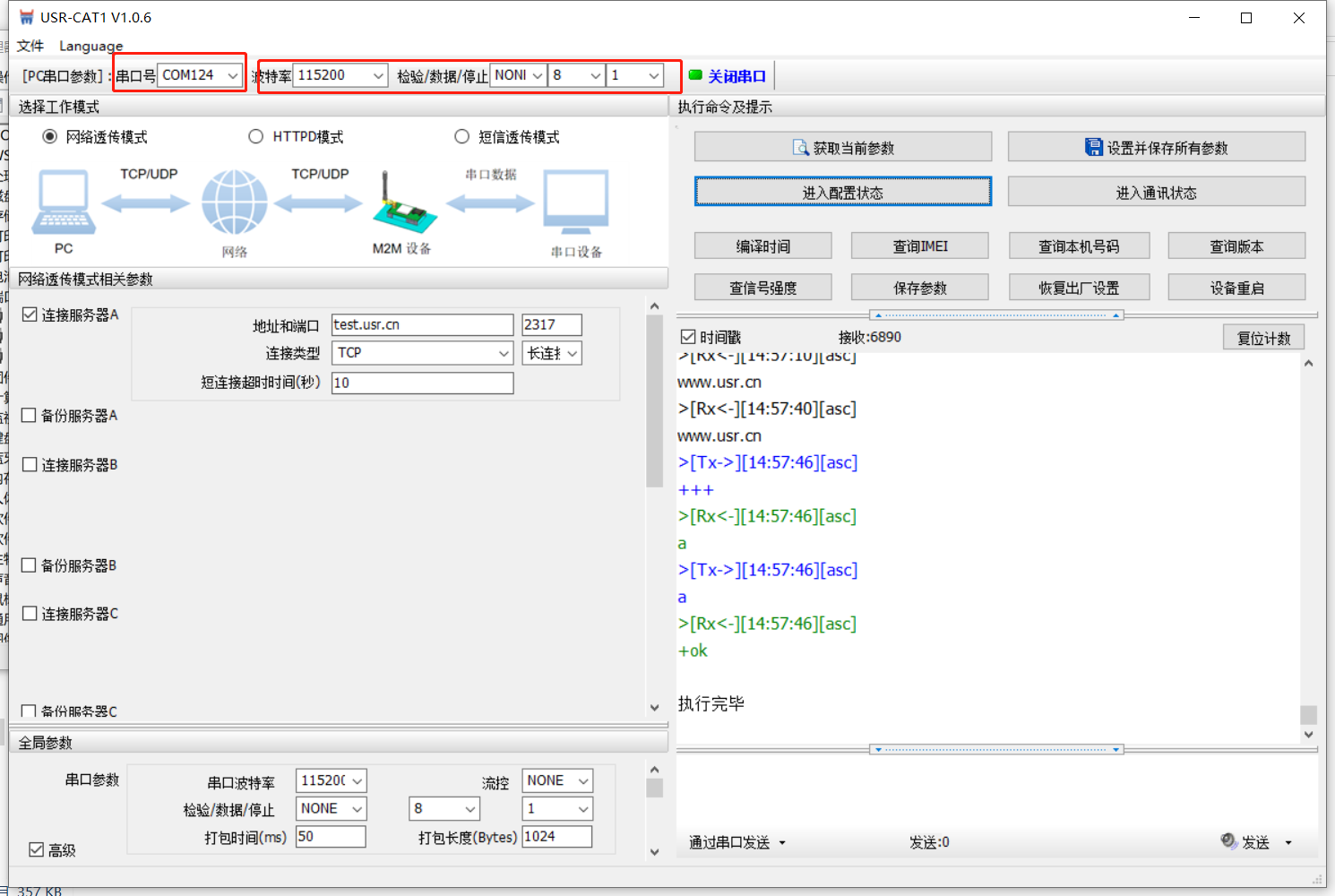

3)打开设置软件,选择串口号/波特率/校验/数据/停止位,打开串口

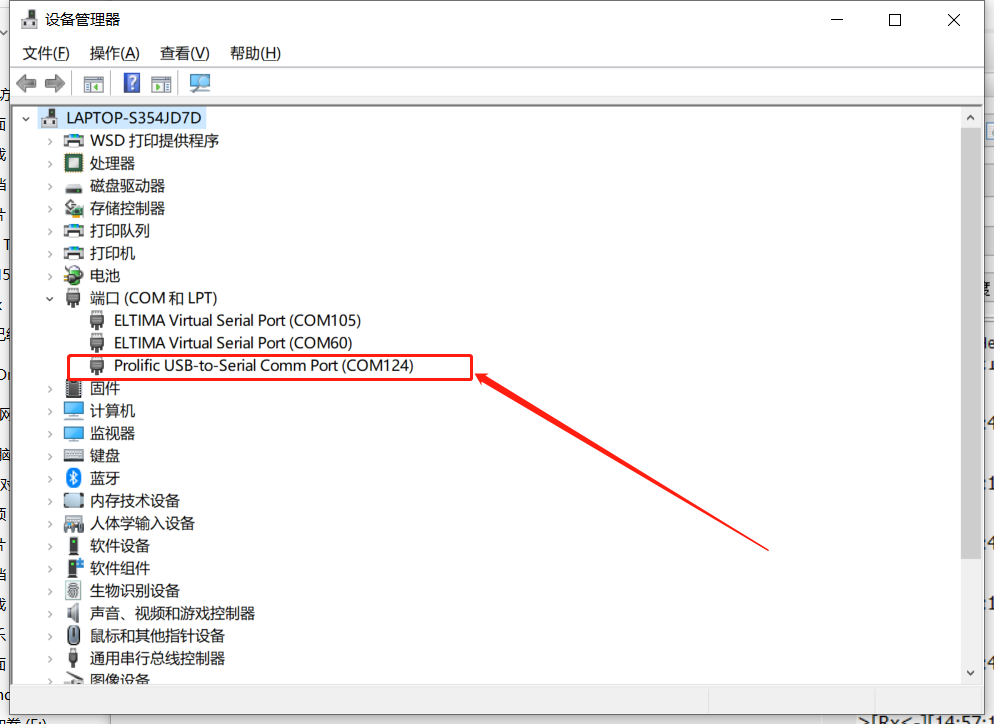

其中串口号可以在电脑的“设备管理器”中查看,见下图;


波特率等串口参数出厂默认是:115200,n,8,1



  (4)模块出厂默认连接的是我司的测试服务器:test.usr.cn2317;串口向服务器发送什么数据,服务器就将接收到的数据返回到串口。

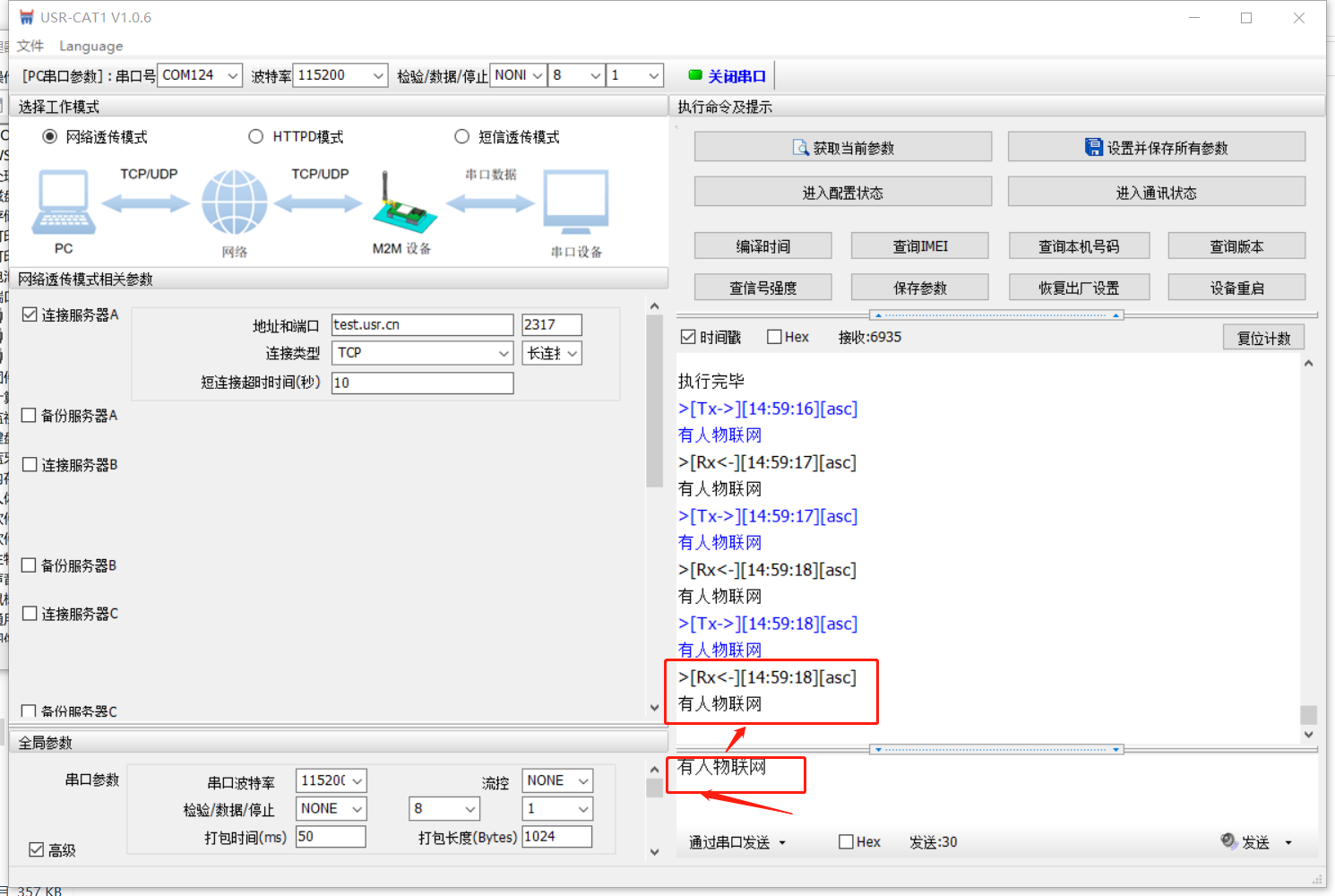

通过串口发送<有人物联网>,可以看到服务器返回了相同的内容,说明模块工作是没有问题的

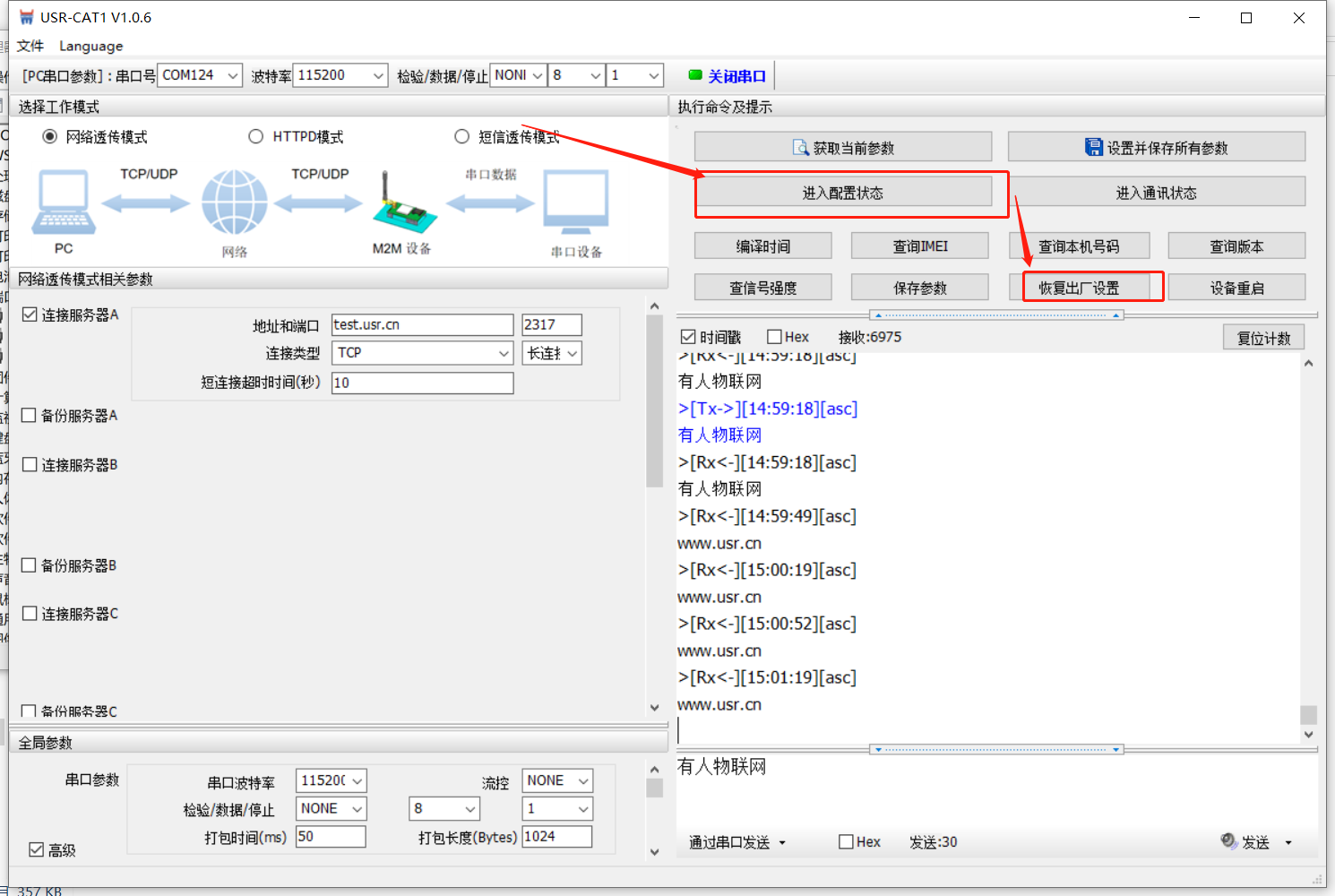

若测试中发现发送数据没有接收到相同数据,或者之前对模块进行过操作但是已经忘记,可以进入配置状态之后点击恢复出厂设置,然后进行测试。
