一、USR-PLCNET510资料下载（https://www.usr.cn/Product/302.html）
【说明书】USR-PLCNET510说明书 （完整版） https://www.usr.cn/Down/USR-PLCNET510_V1.1.0.pdf
【设置软件】USR-PLCNET510/210 设置软件 https://www.usr.cn/Download/827.html
二、物品准备

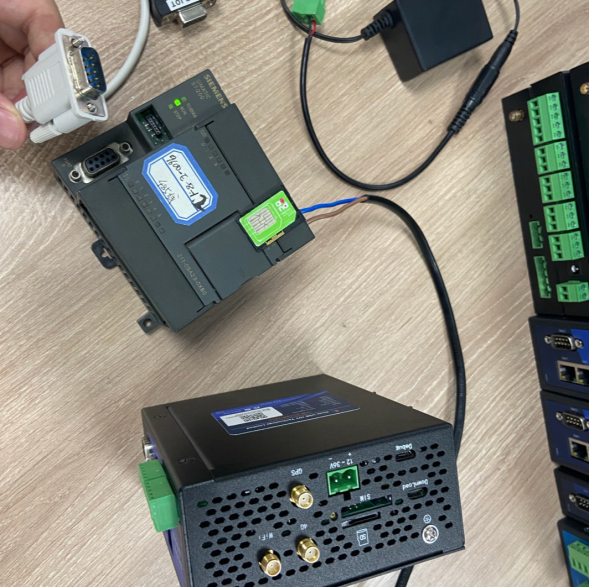

S7200 PLC---串口线（连接接PLC和210）---PLCNET510---SIM卡---4G天线---电源
三、硬件连接

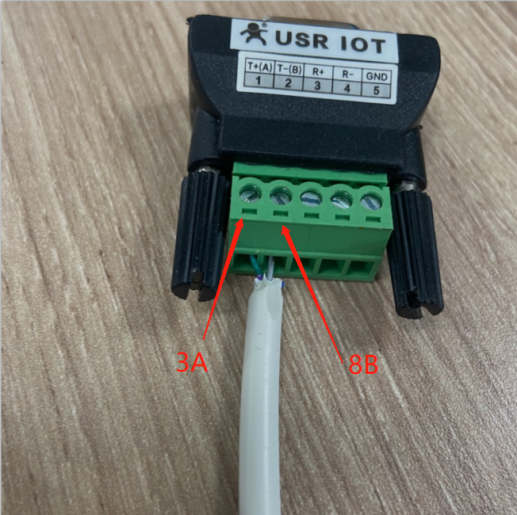

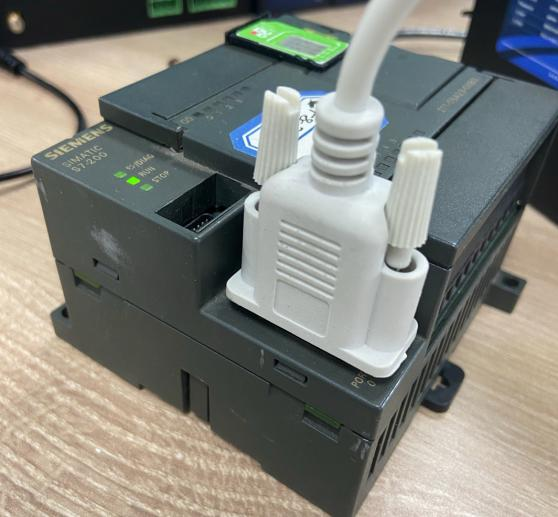

l 与PLCNET510通信时只需要3，8引脚即可。实际接线方式如下：
S7-200系列 |
PLCNET510 |
3 |
7(T+ A) |
8 |
3(T- B) |

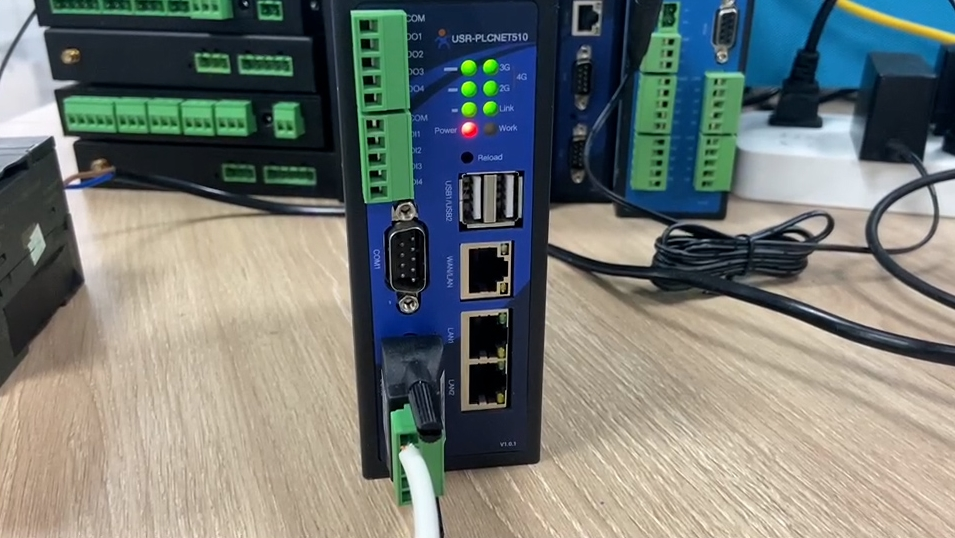

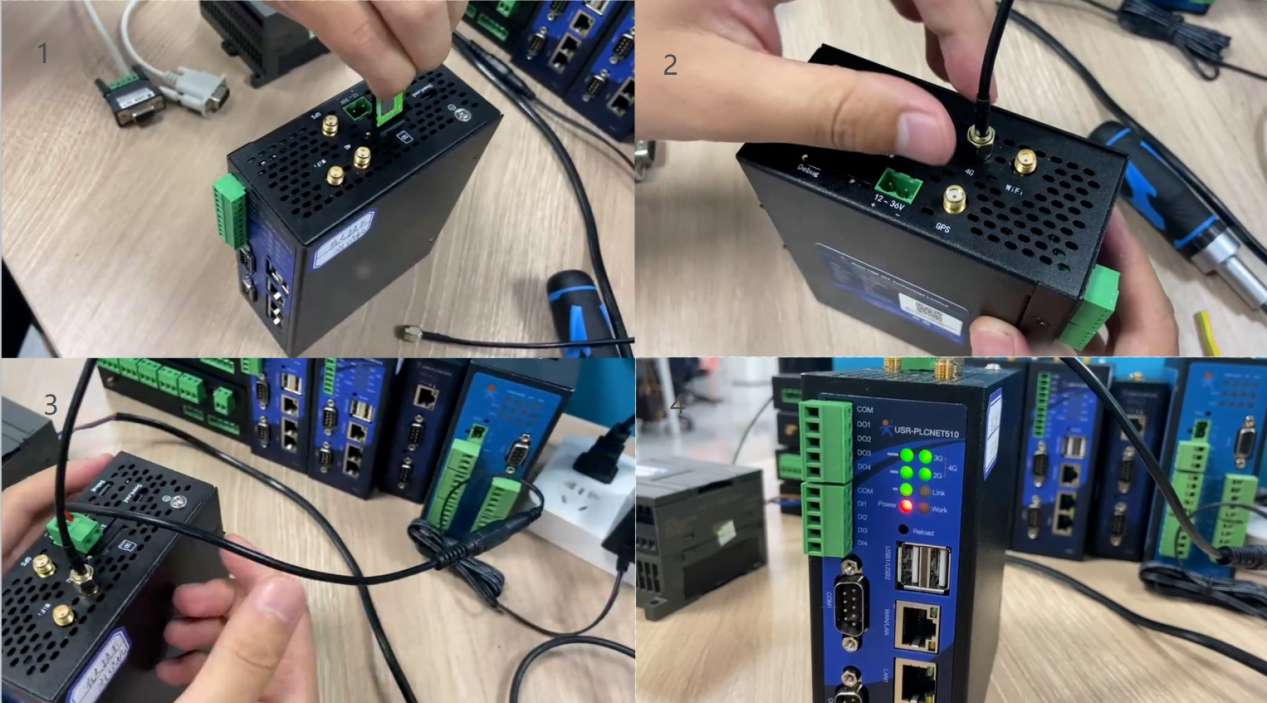

l PLCNET510插入SIM卡，上电——驻网成功（2/3G信号灯和信号强度灯常亮，work灯闪烁）
四、添加设备至有人云

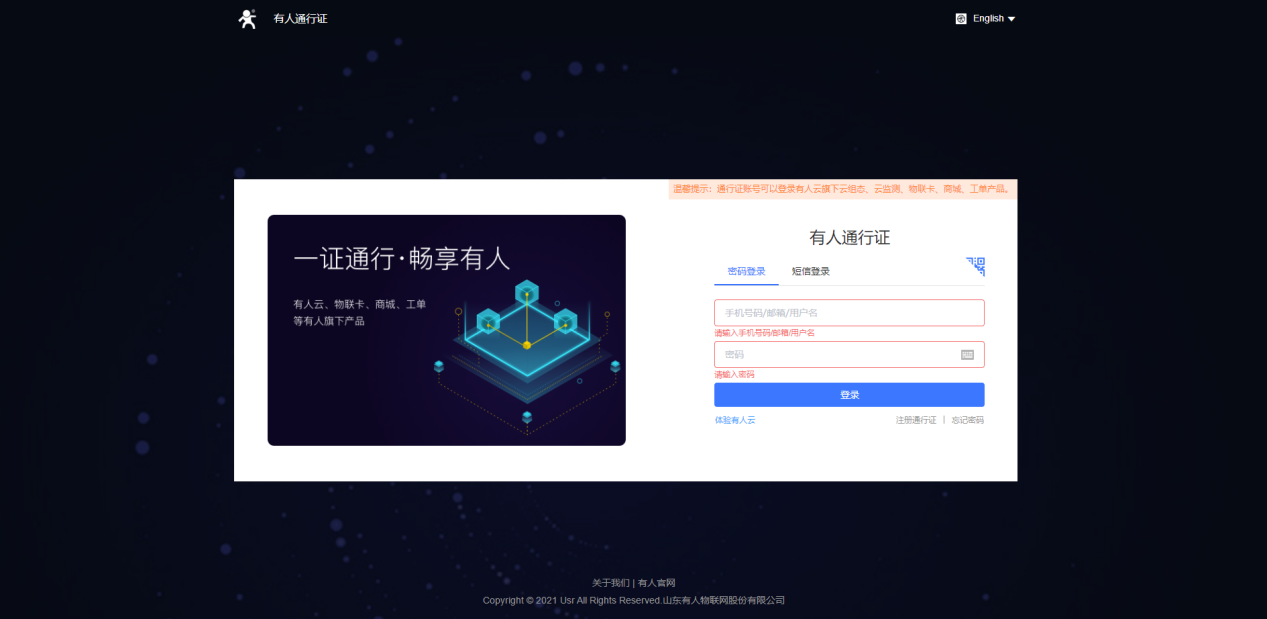

l 登录账号

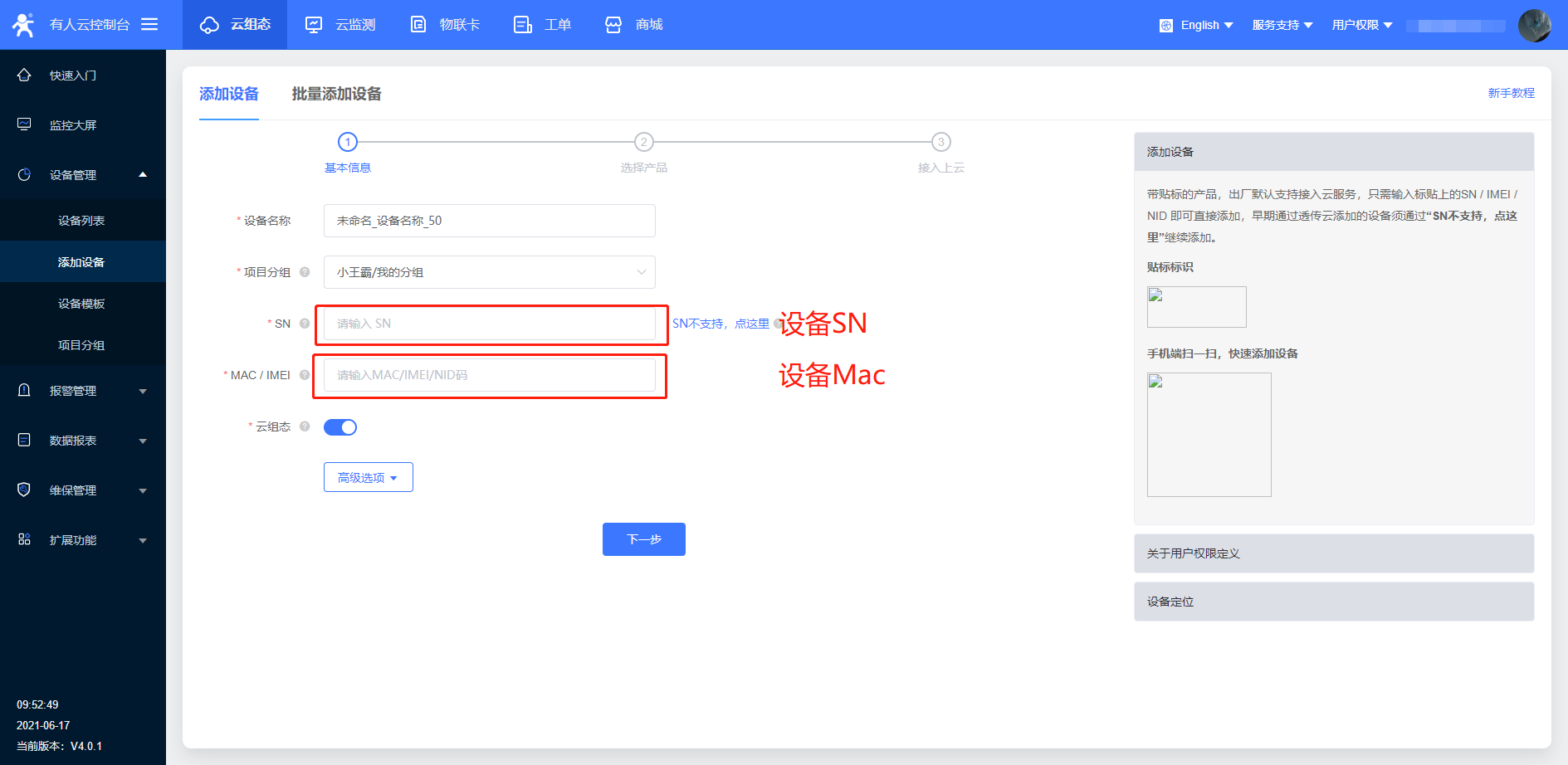

l 添加设备

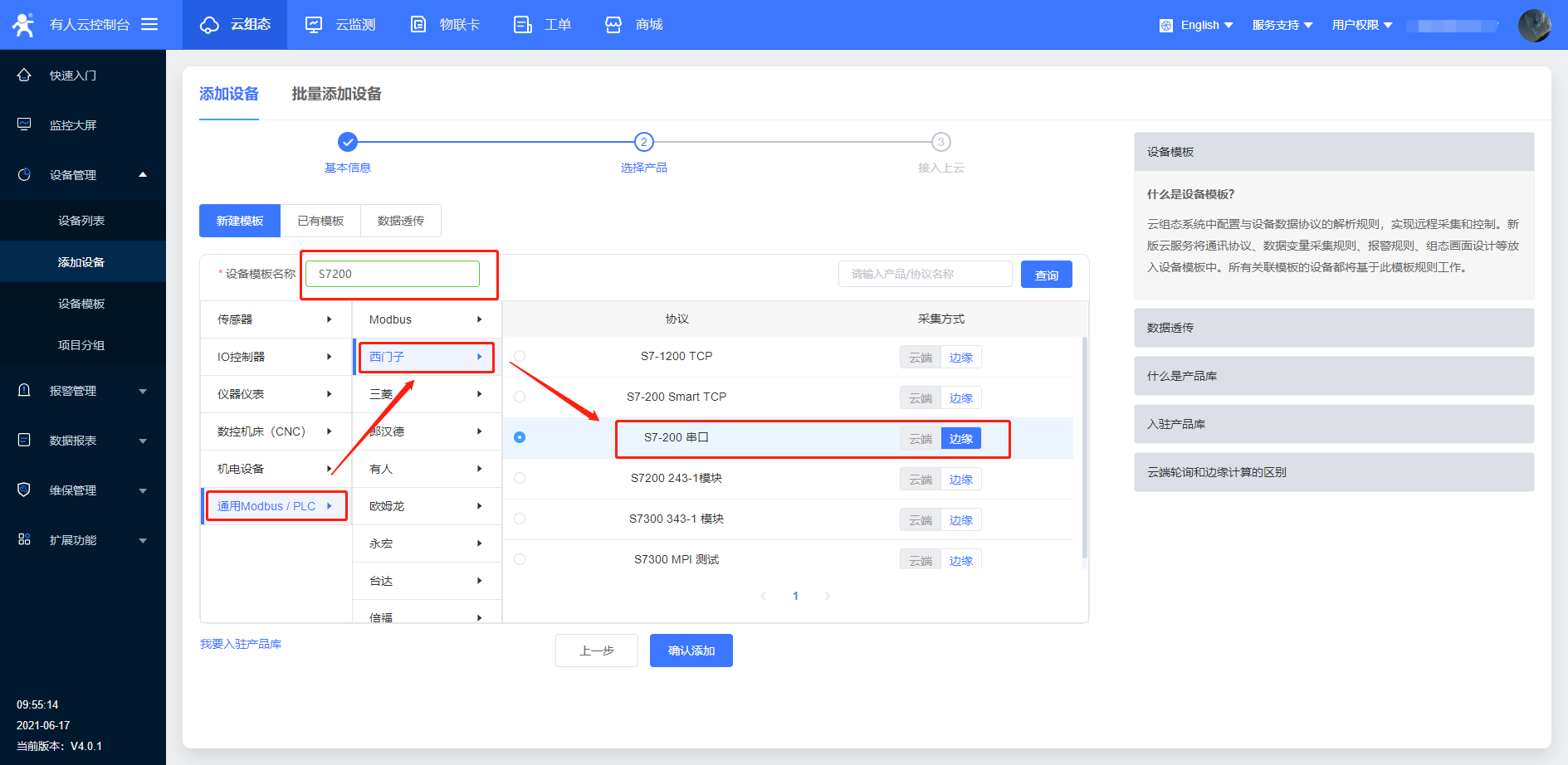

l 选择模板添加设备

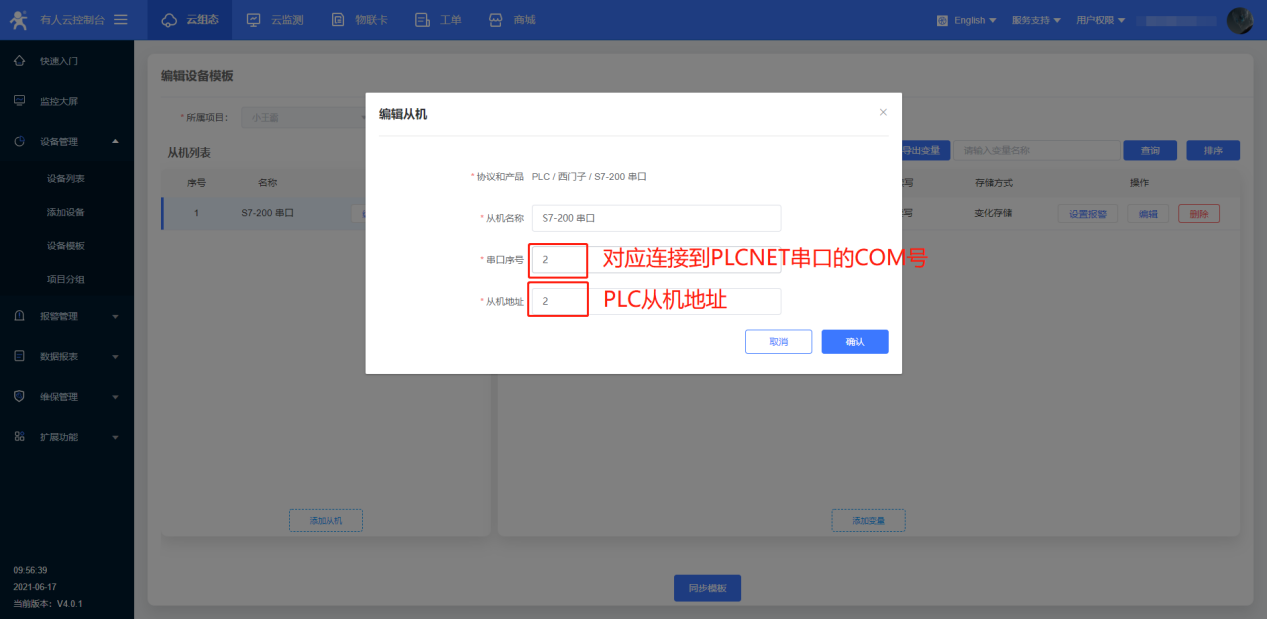

l 添加从机和变量（请注意串口序号的对应，从机地址是PLC内部属性，S7200默认2）

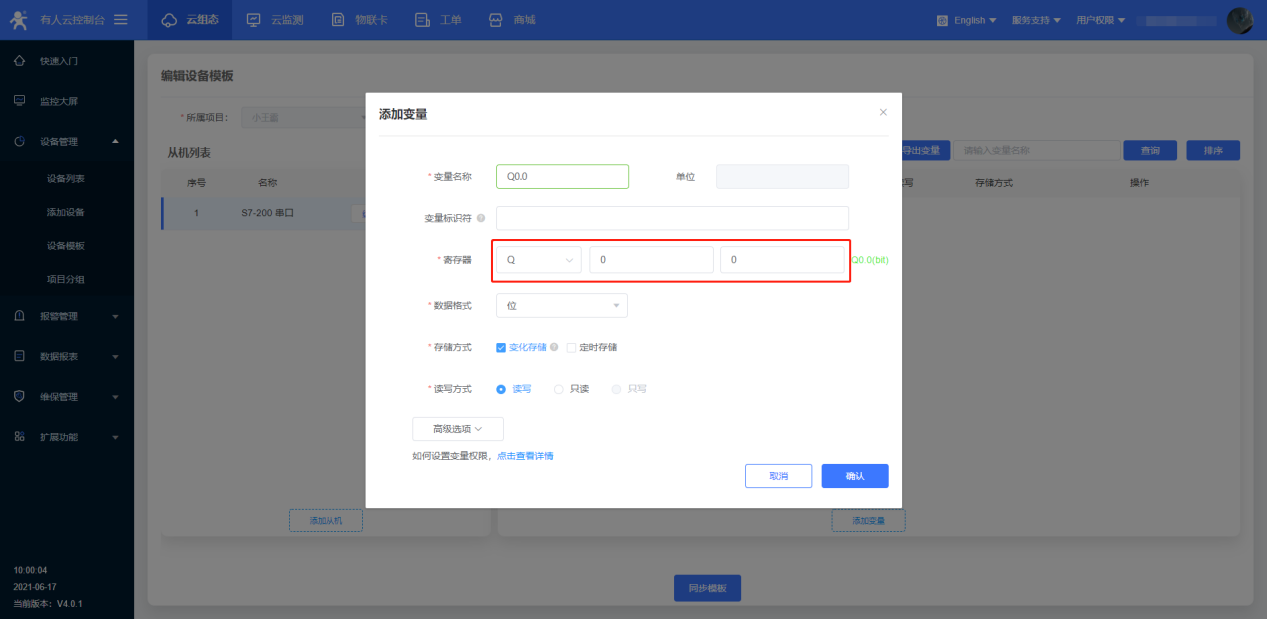

l 添加变量-确认后点击同步模板
l 之后可以看到设备已在线（link灯常亮）
五、设置设备参数

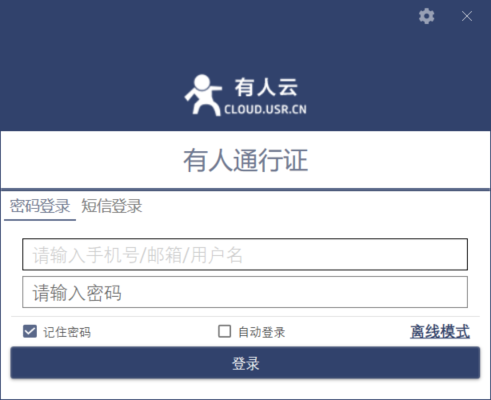

l 登录USR-PLCNET设置软件

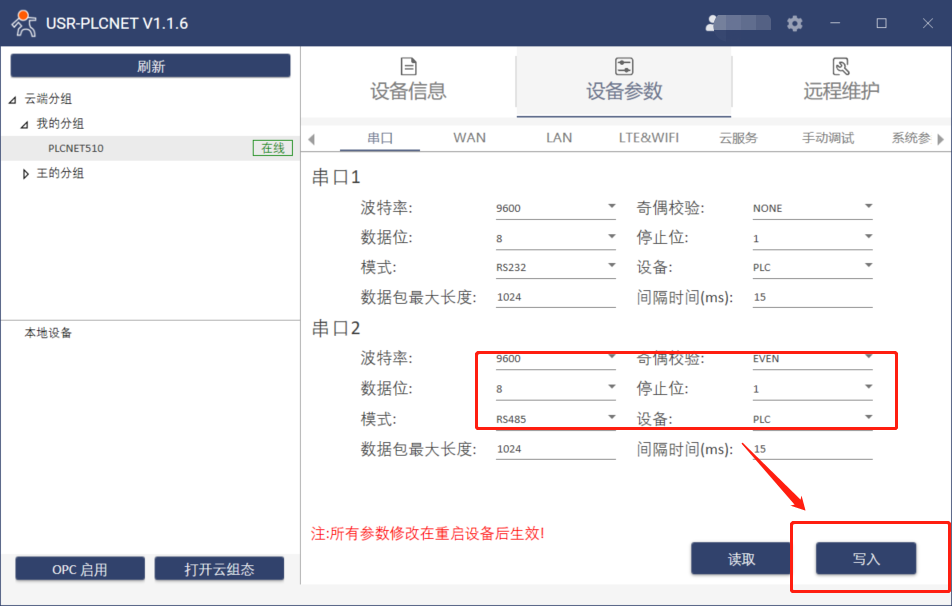

l 设置串口参数：485模式-9600bps-EVEN-8-1（S7200默认参数）

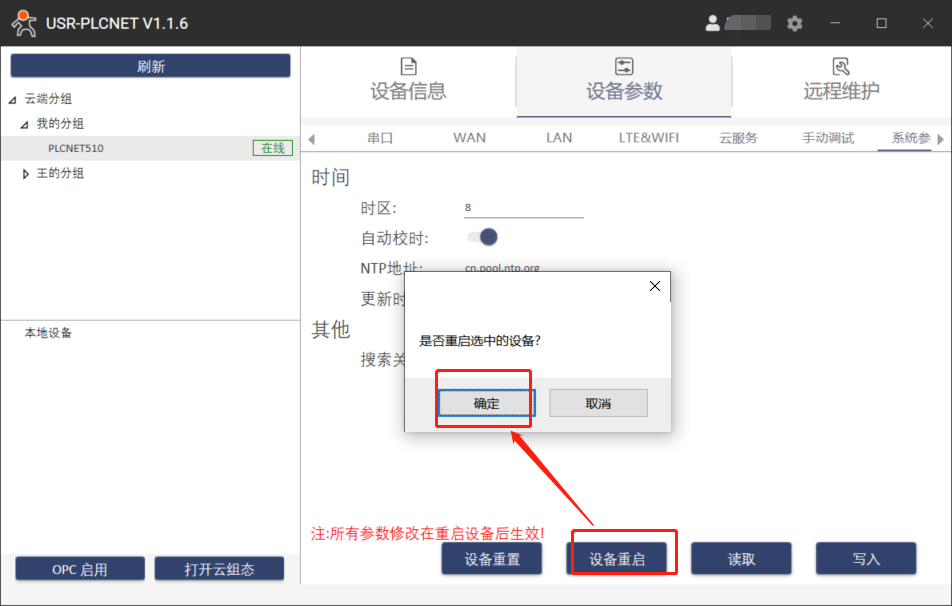

l 重启设备（设备内参需要重启才能生效）

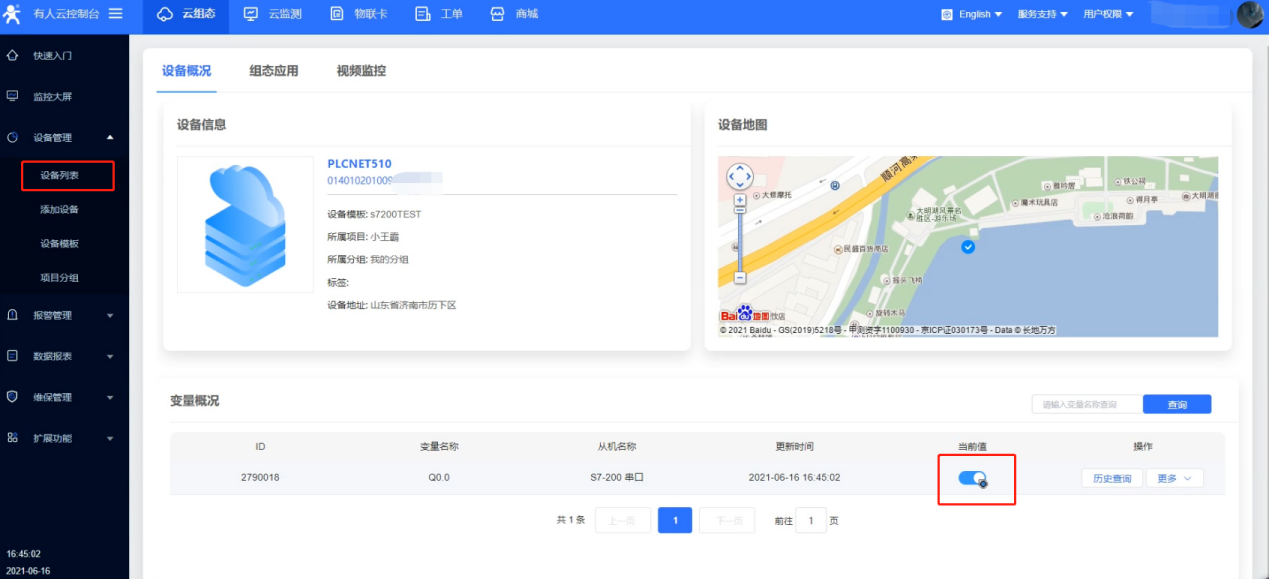

l 重启完成后，观察平台数据，采集成功
六、配置串口透传功能

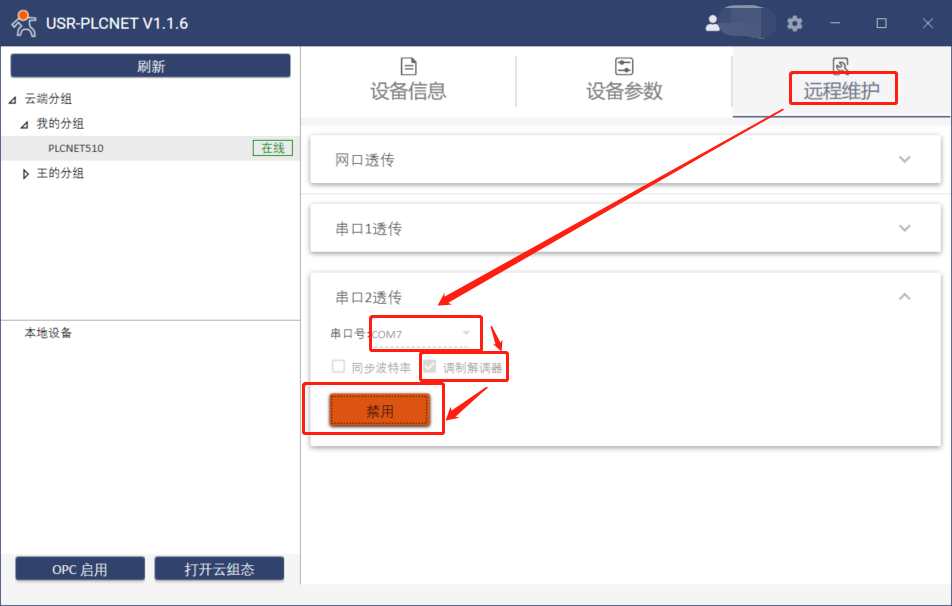

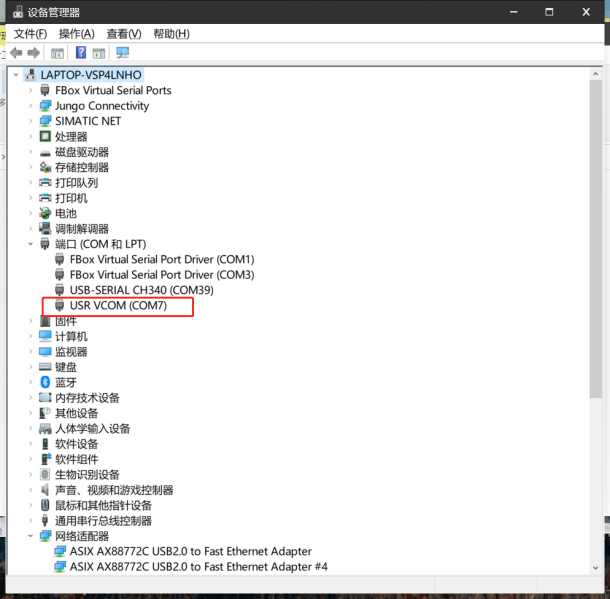

l 打开串口透传-生成虚拟串口

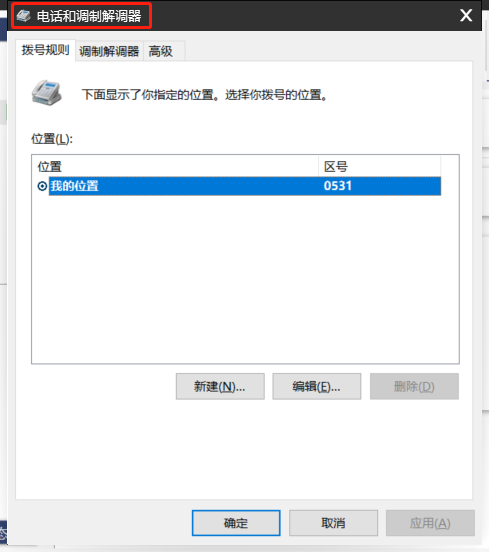

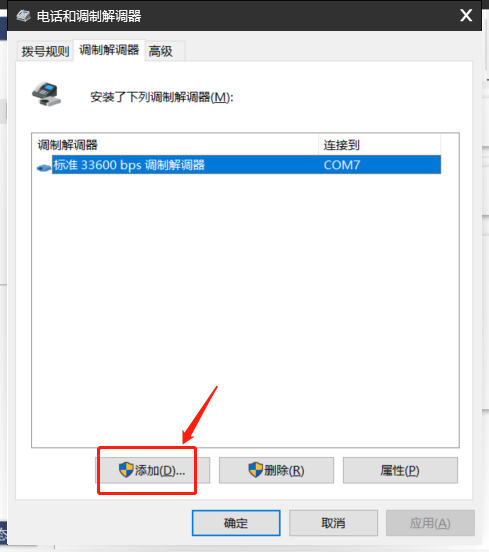

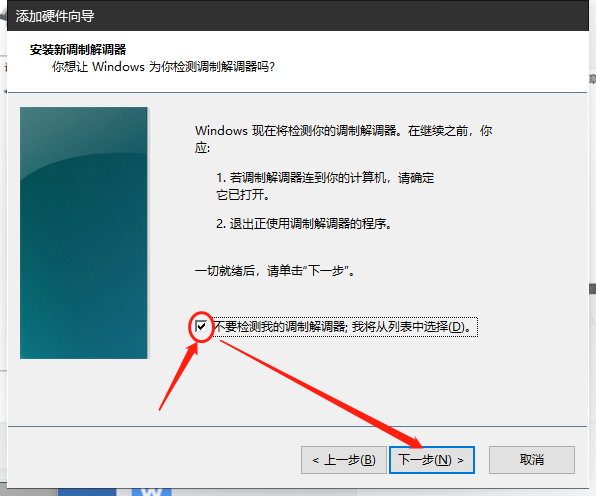

l 添加调制解调器，可用Windows+S搜索“电话和调制解调器”打开

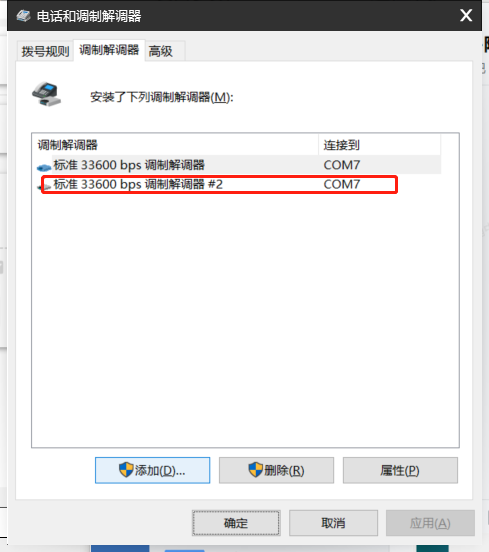

l 添加成功后，可在调制解调器看到生成的#2

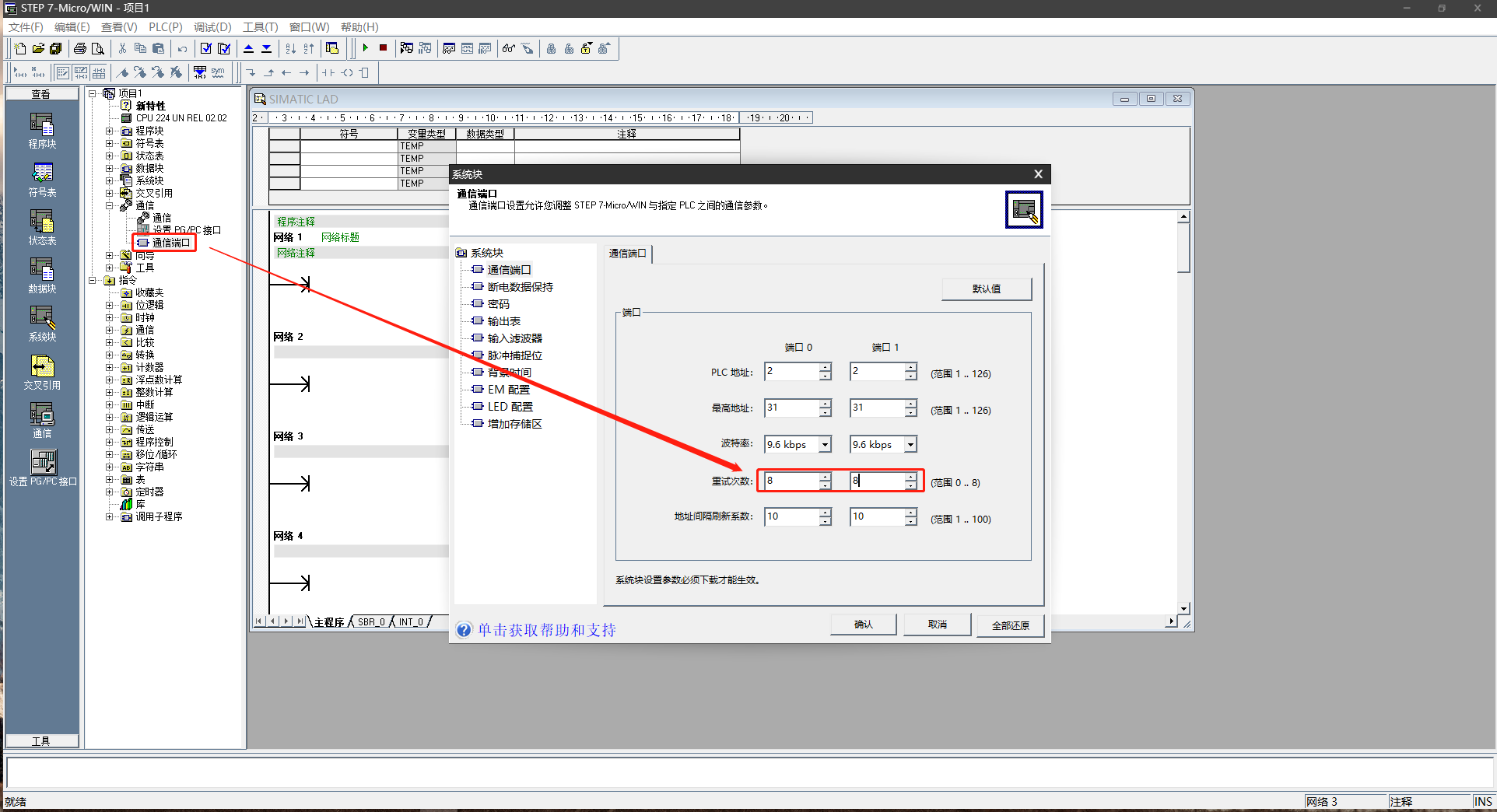

l 设置上位机-打开 Step7 软件，配置通信端口参数，点击项目列表中的“通信”-> “通信端口”设置重试次数为最大值 8，然后点击“确认”：

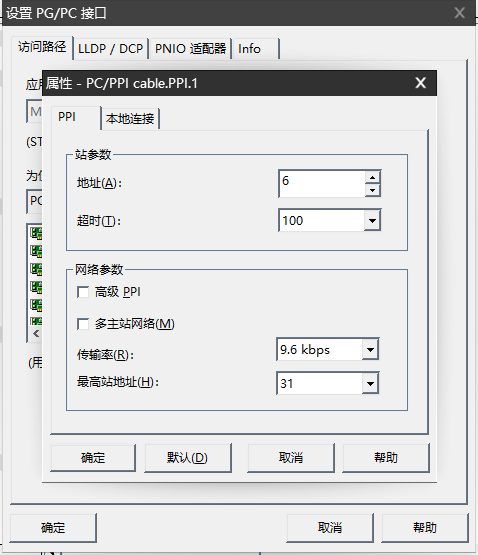

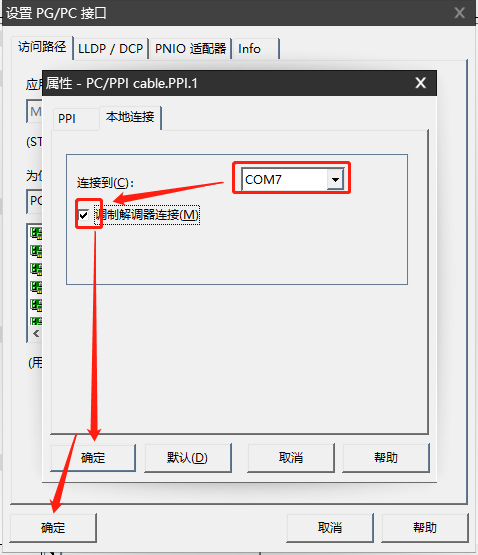

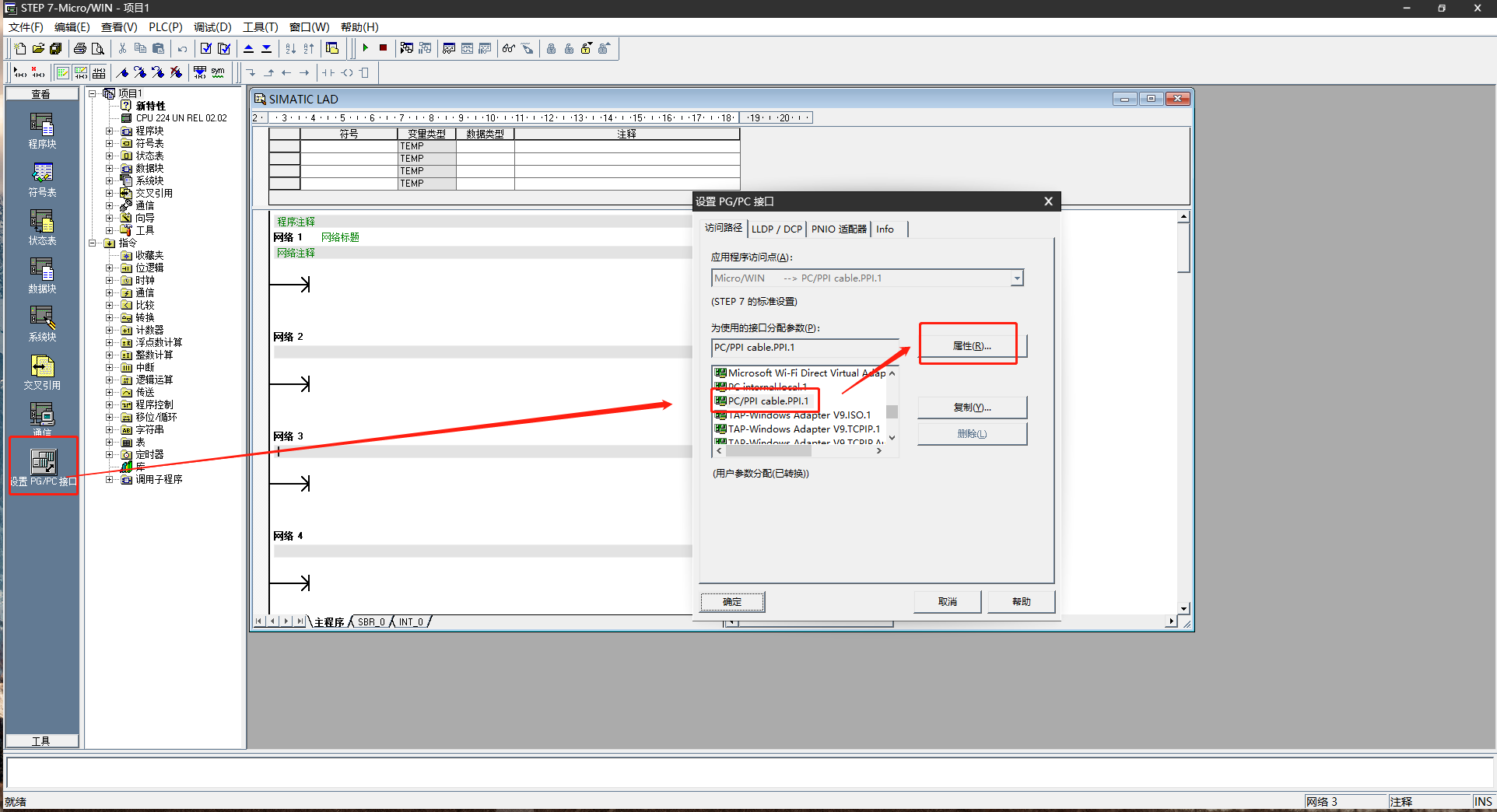

l 点击项目列表中的“通信”-> “设置 PG/PC 接口”，通信串口选择虚拟 COM 口，并选择调制解调器模式。

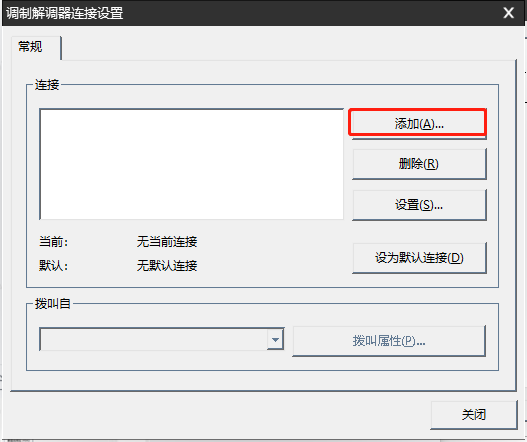

l 设置调制解调器，如果没有则添加新的调制解调器。

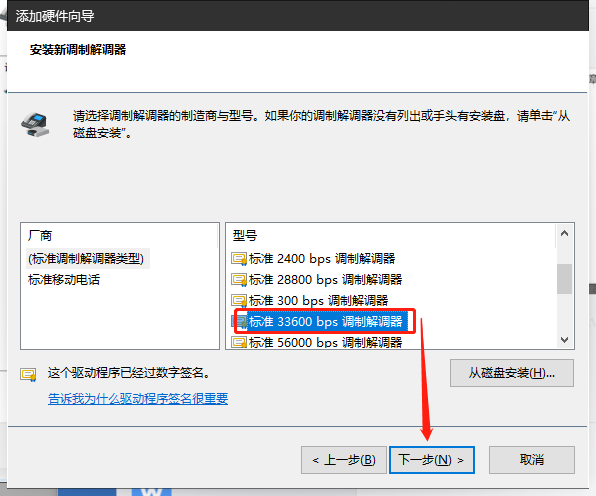

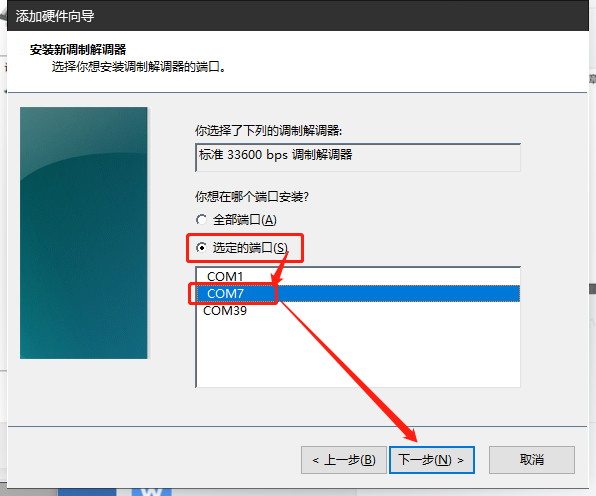

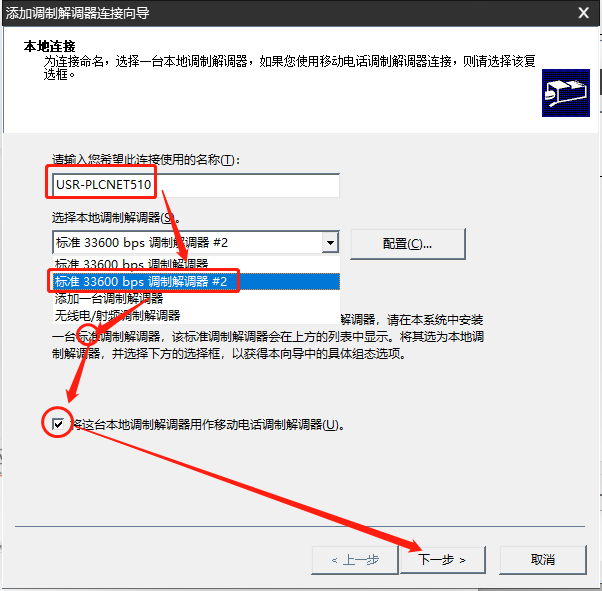

l 点击“添加”按钮，在弹出的对话框中输入连接名称，比如：USR-PLCNET510。本地调制解调器选择“标准 33600 bps 调制解调器”，然后勾选“这台调制解调器将使用偶校验（11 位组态）”和“将这台调制解调器用作移动电话调制解调器”。

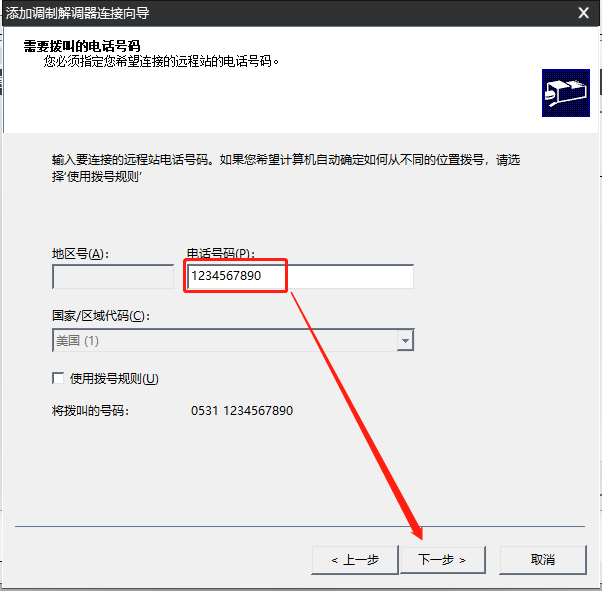

l 设置调制解调器的电话号码，1234567890，点击下一步

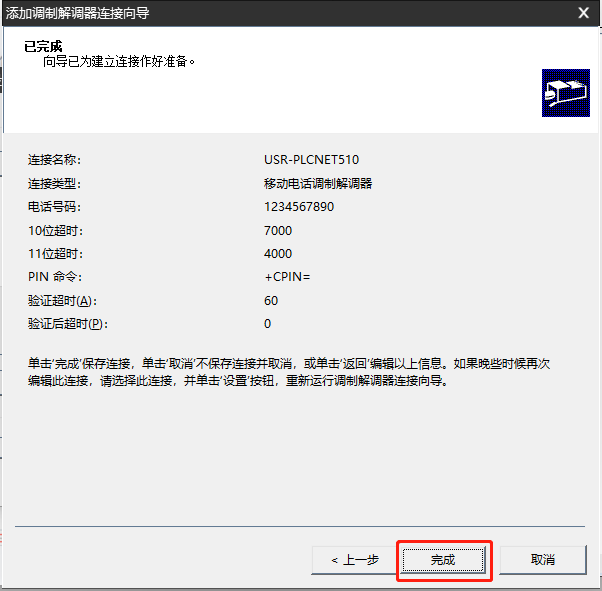

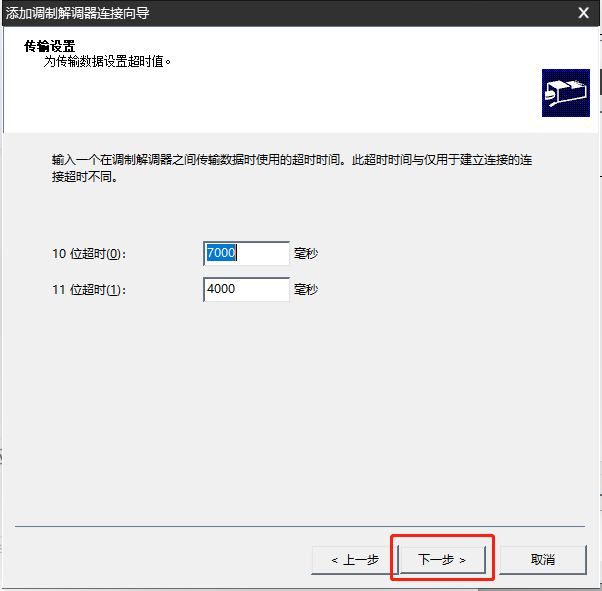

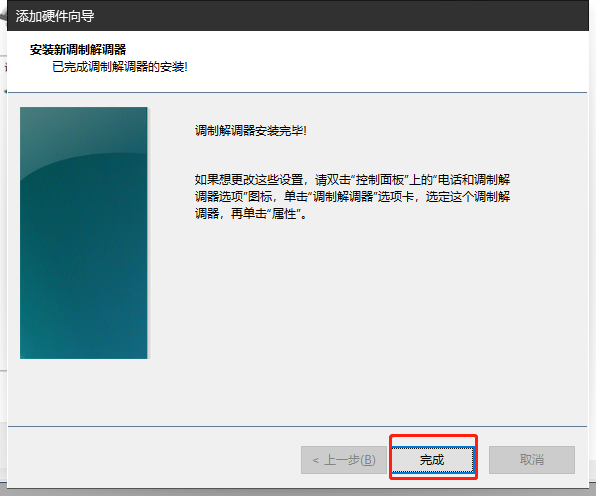

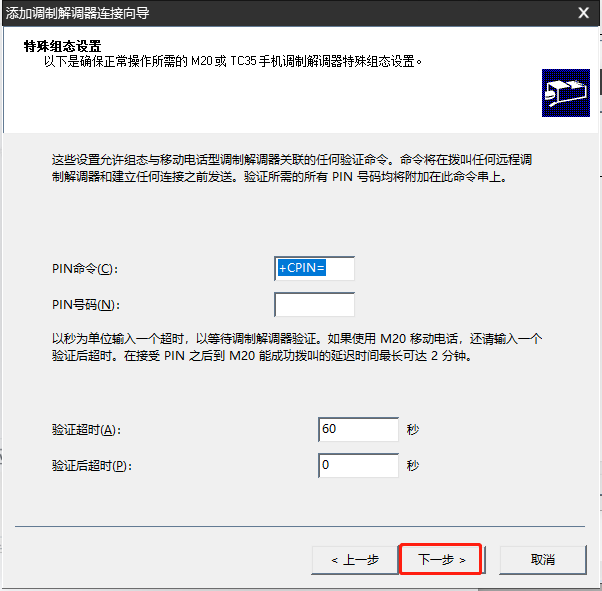

l 点击下一步继续安装，完成设置

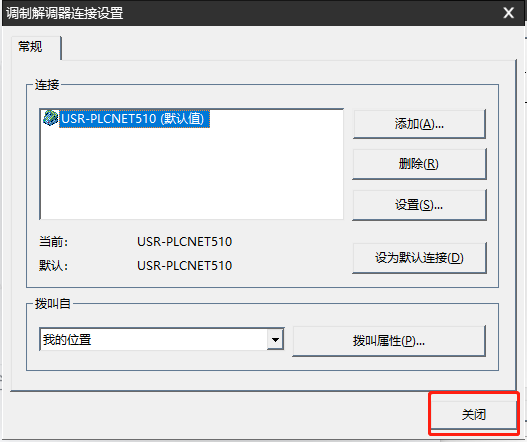

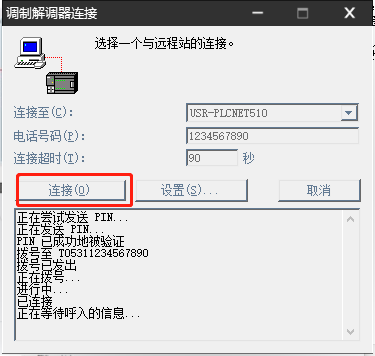

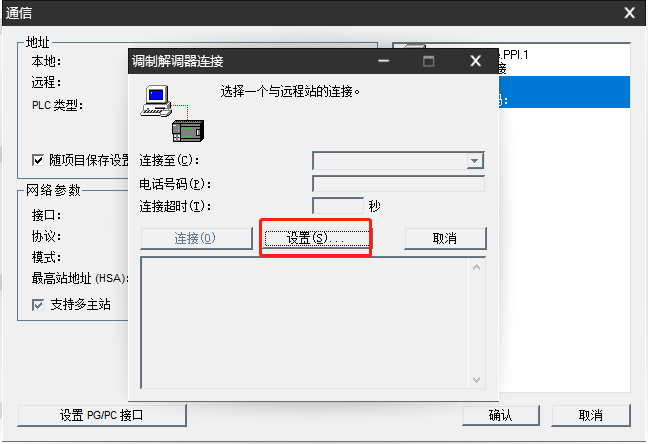

l 关闭调制解调器添加页面，点击连接，完成软件与调制解调器的连接；连接完成之后此页面自动关闭；

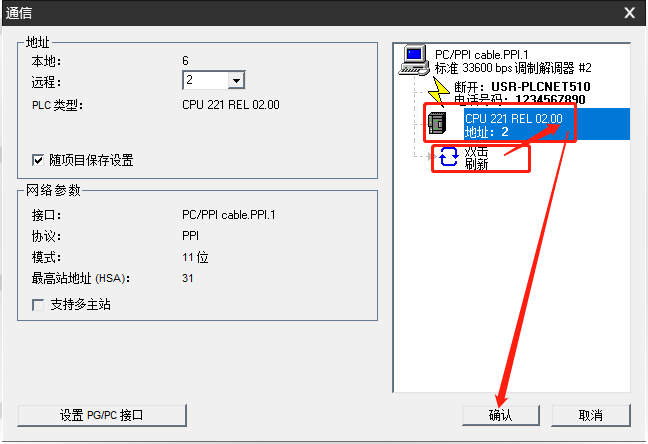

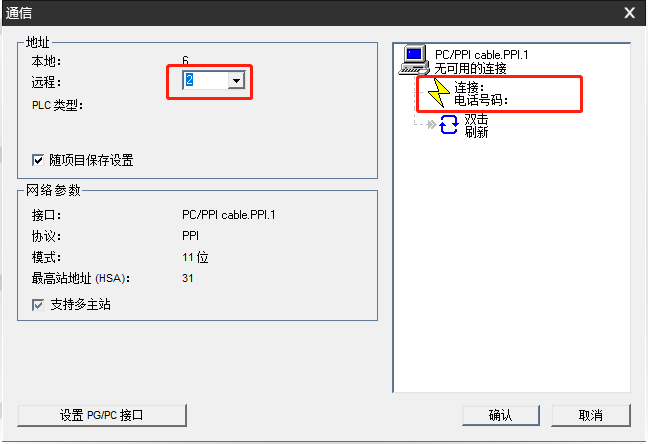

l 双击刷新，搜索PLC并建立连接（此处200cn从机地址为默认的2号地址）

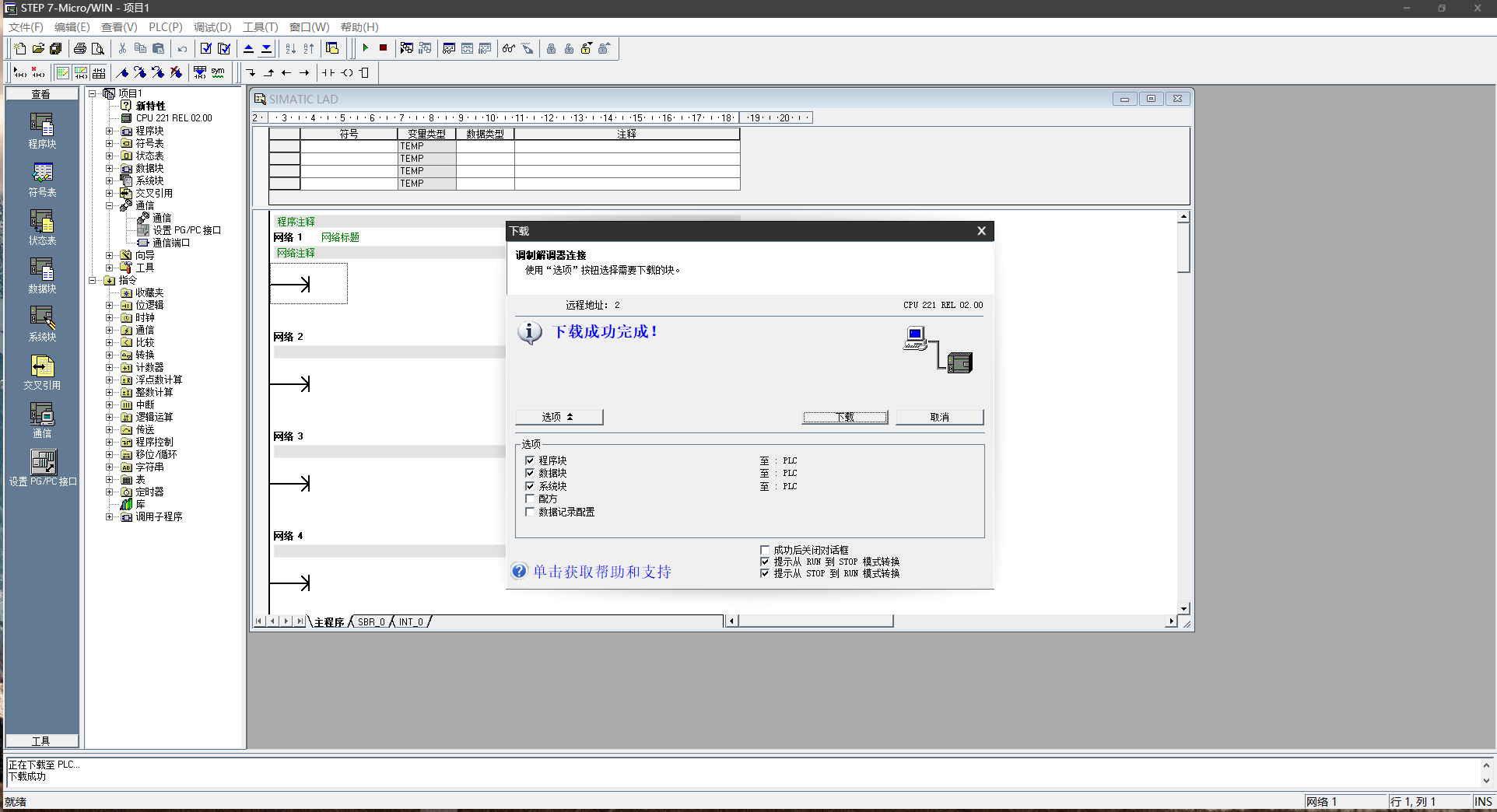

l 下载程序成功。
