WH-G405tf minniEVK上网卡功能测试
2021-09-14


405tfminniEVK上网卡功能测试

一、资料

驱动下载地址https://www.usr.cn/Download/695.html

设置软件https://www.usr.cn/Download/668.html

二、硬件连接

将模块的拨码拨到USB,并插入SIM卡,接上天线;最后将模块的USB插在PC上,请保证PC具备windows系统

三、测试步骤

1、安装驱动(win10系统为例)

在驱动文件夹中,找到驱动ZXIC_Develop_Driver.exe,双击安装

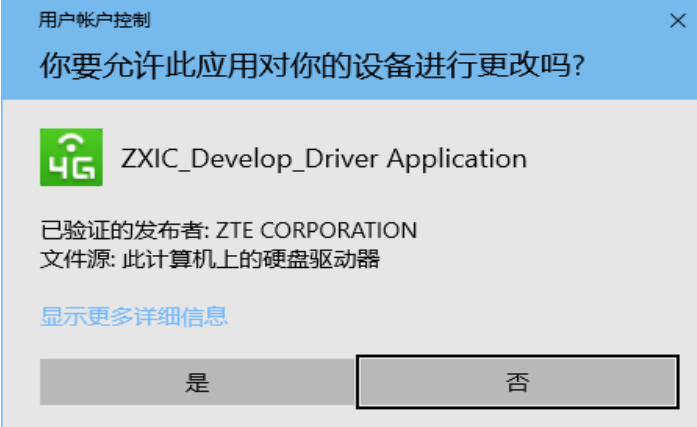

在弹出的提示窗口点击 是,继续安装

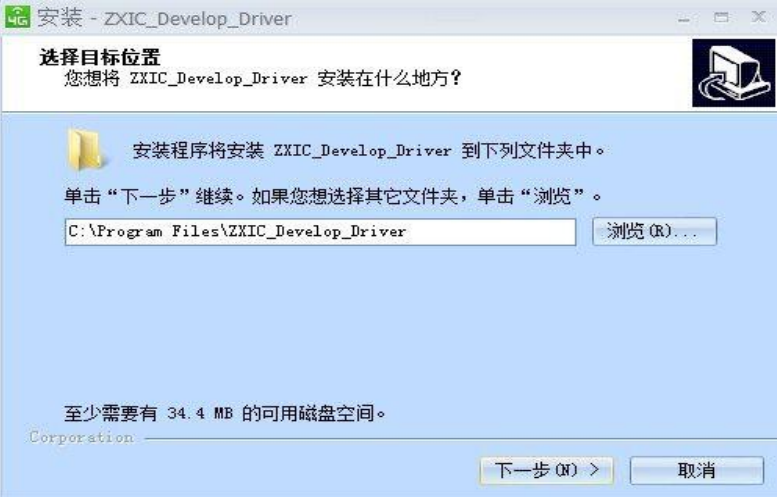

选择安装目标文件夹,这里选择默认路径,点击下一步

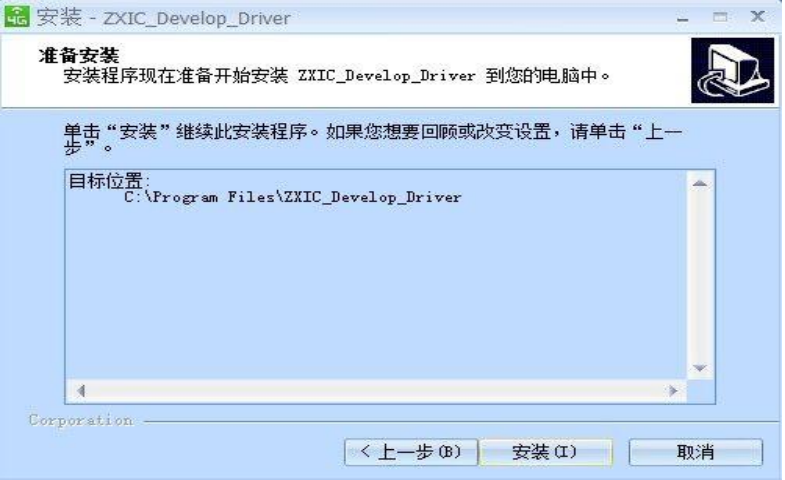

点击安装,执行安装操作





等待安装结束后,安装串口会自动消失,证明安装完成



2、测试步骤

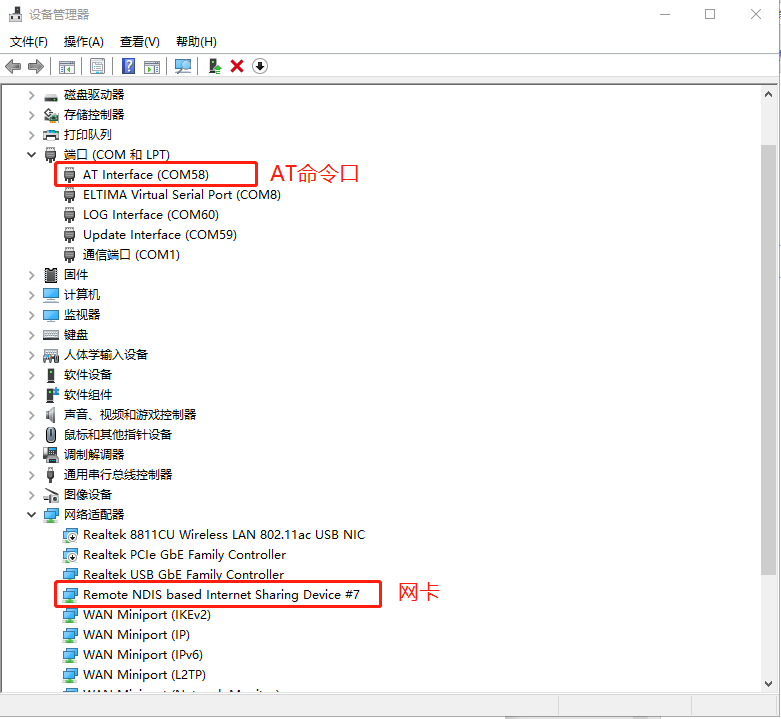

1)当硬件已连接好,并且驱动安装好以后,在 PC 的设备管理器中,应该可以出现以下设备 接口。如 WIN10 下的:



2如上图所示,这个 COM58 USB 映射出来的 AT 指令口,我们可以通过这个口,发送 AT 指令来控制模块连接外网。

3打开串口工具或者模块的设置软件,打开 COM58口,115200,8 数据位,无校验,1 停止 位,无流控。



依次执行以下指令

1、ATE1 设置字符回显

2、AT+CFUN? 查询是否为关闭射频状态

若返回+CFUN:0,则执行 2,否则执行 3

3、AT+CFUN=1 开启模块射频功能/关闭飞行模式

4、AT^SYSCONFIG=2,6,1,2 设置模块为 4G 优先,先 LTE 后 TD 后 GSM,可根据当地信号情况灵活配置

5、AT^SYSINFO 查询模块是否注册上 4G 网络

6、AT+CGACT=1,1 PDP 上下文激活

7、AT+ZGACT=1,1 连接 RNDIS 链路

若返回+ZCONSTAT: 1,1 说明已经建立好网络。

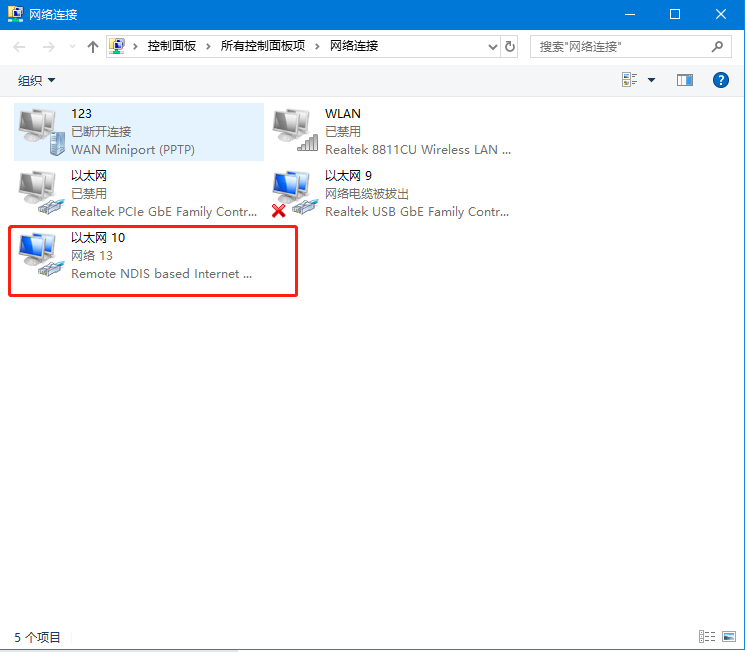

当最后一条指令执行成功,表明模块已经连接上了外网,网卡变为已连接状态。如下图所示:

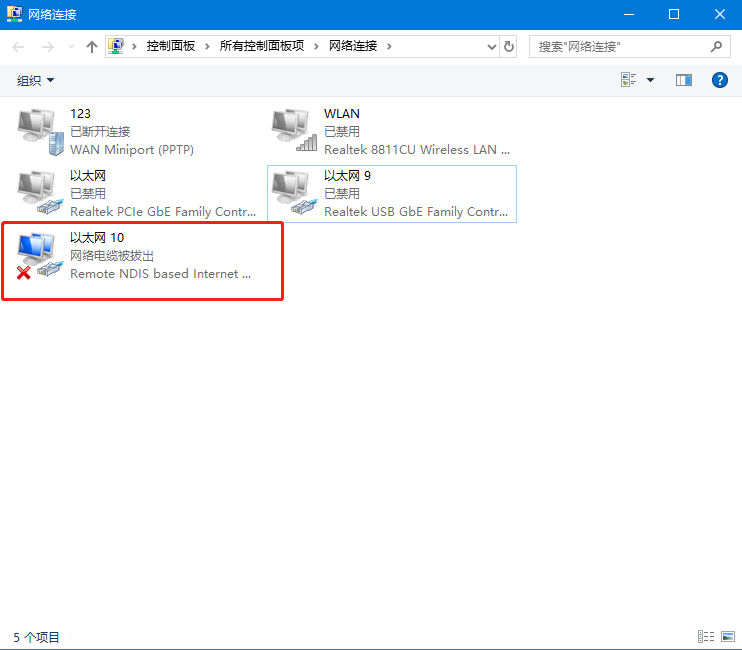

在已连接的状态下,执行 AT+ZGACT=0,1 可将连接断开。如下图所示:
