USR-LG220-L和USR-IO34-LR-C 服务器下发模式示例
2021-09-22


USR-LG220-L和USR-IO34-LR-C服务器下发模式示例



一、资料下载:

1、USR-IO34-LR-C说明书:https://www.usr.cn/Download/942.html

2、USR-IO34-LR-C接线工艺:https://www.usr.cn/Download/892.html

3、USR-IO34-LR-C设置软件:https://www.usr.cn/Download/943.html

4、USR-LG220-L 说明书:https://www.usr.cn/Download/817.html



二、硬件连接:

1、需要准备的物品:

USR-IO34-LR-C 1台

USR-LG220-L 1台

USR-RS485 串口线 1条

12V电源适配器 2个

网线 1根

笔记本电脑 1台



2、硬件连接:

USR-IO34-LR-C 的485串口接USB-RS485串口线接电脑,然后接12V电源适配上电。USR-LG220-L 12V电源适配上电,电脑连接USR-LG220-L的WiFi。

电脑打开IO设置软件。



三、准备工作:

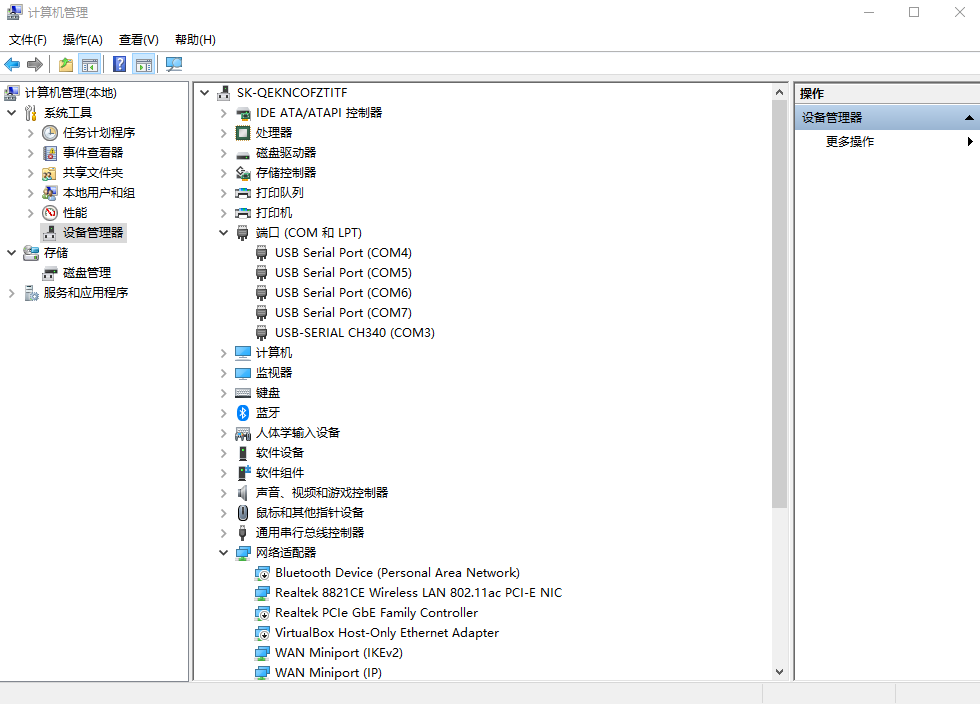

电脑鼠标点击计算器管理,右击,点开设备管理器,点击端口,查看USR-IO34-LR-C 接的USB-RS485串口线COM口号。



四、配置USR-LG220-L参数:

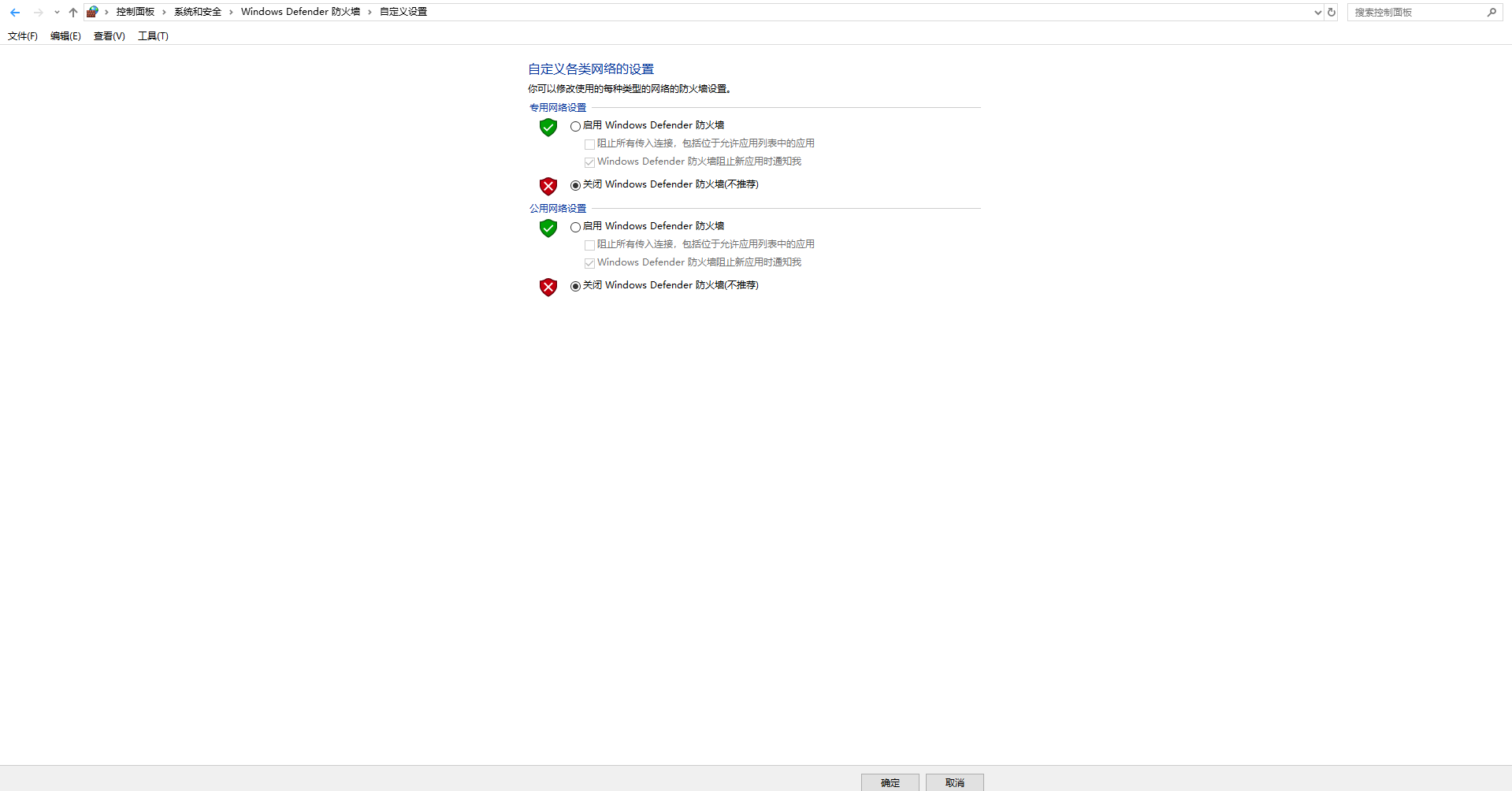

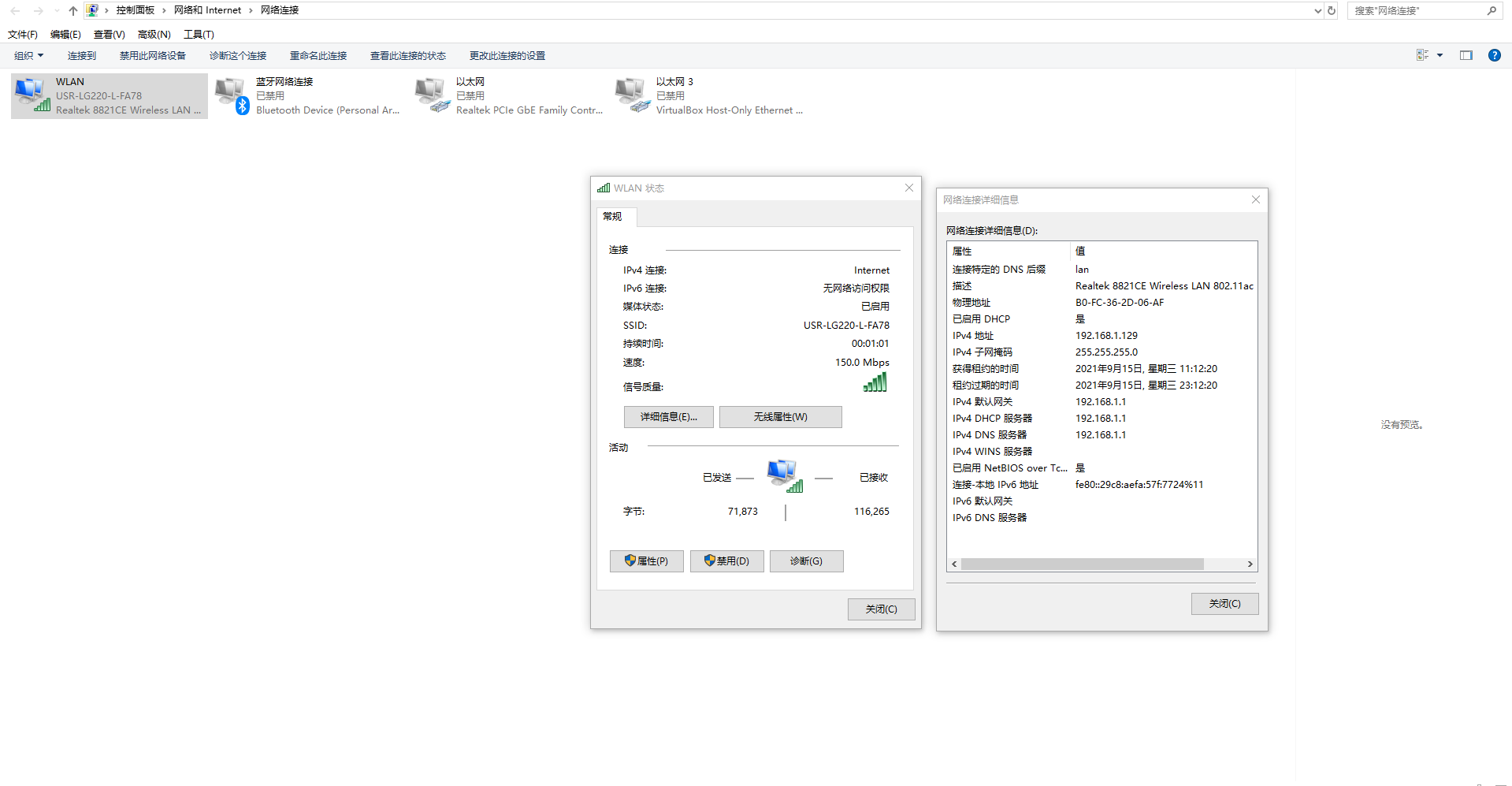

1、电脑连接USR-LG220-L的WiFi,可以从控制面板看到USR-LG220-L分配给电脑的IP和网关。关闭防火墙。

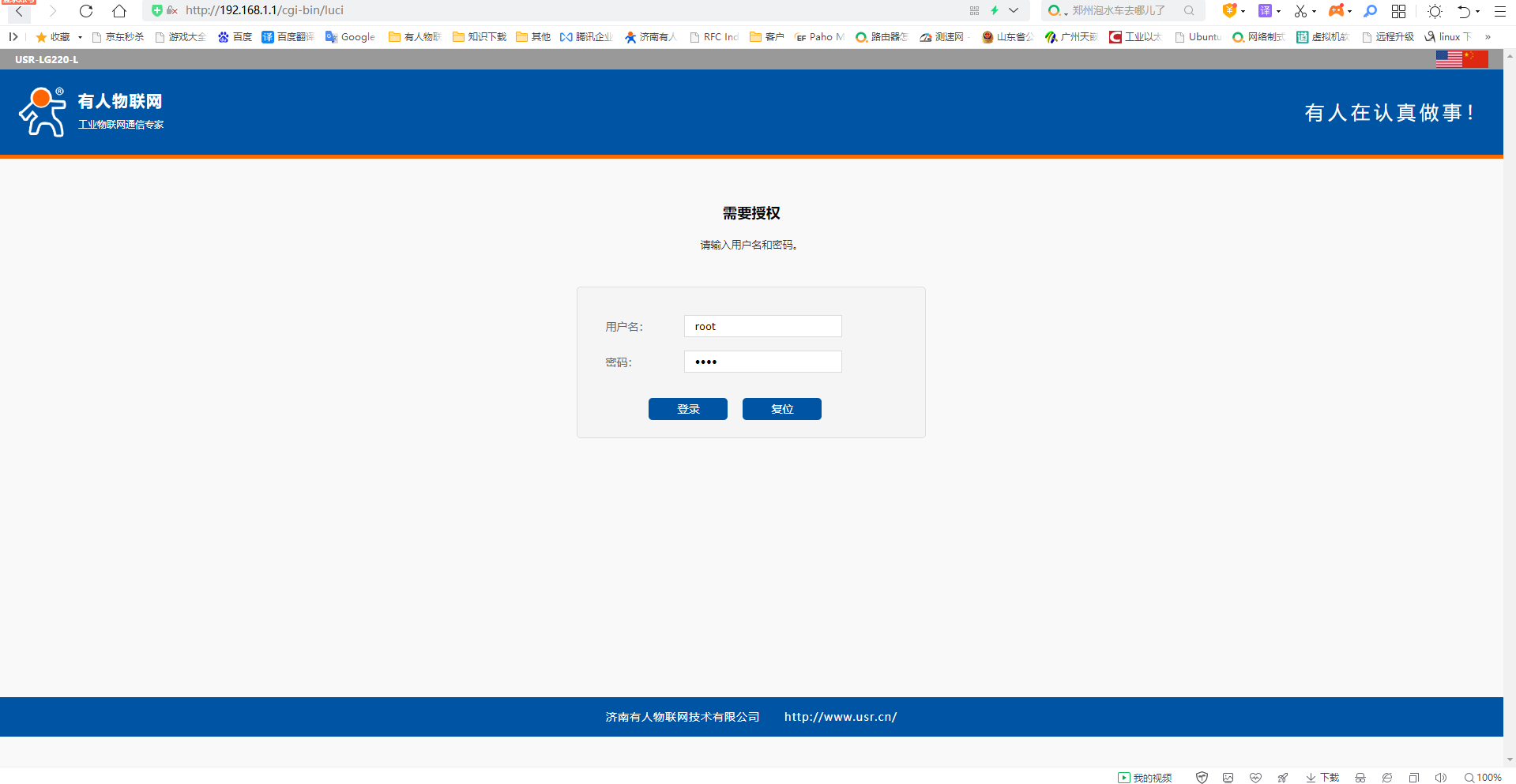

2、浏览器输入USR-LG220-L默认的IP,登录USR-LG220-L内置网页,默认登录密码是admin。



3、USR-LG220-L网页集中器参数设置:

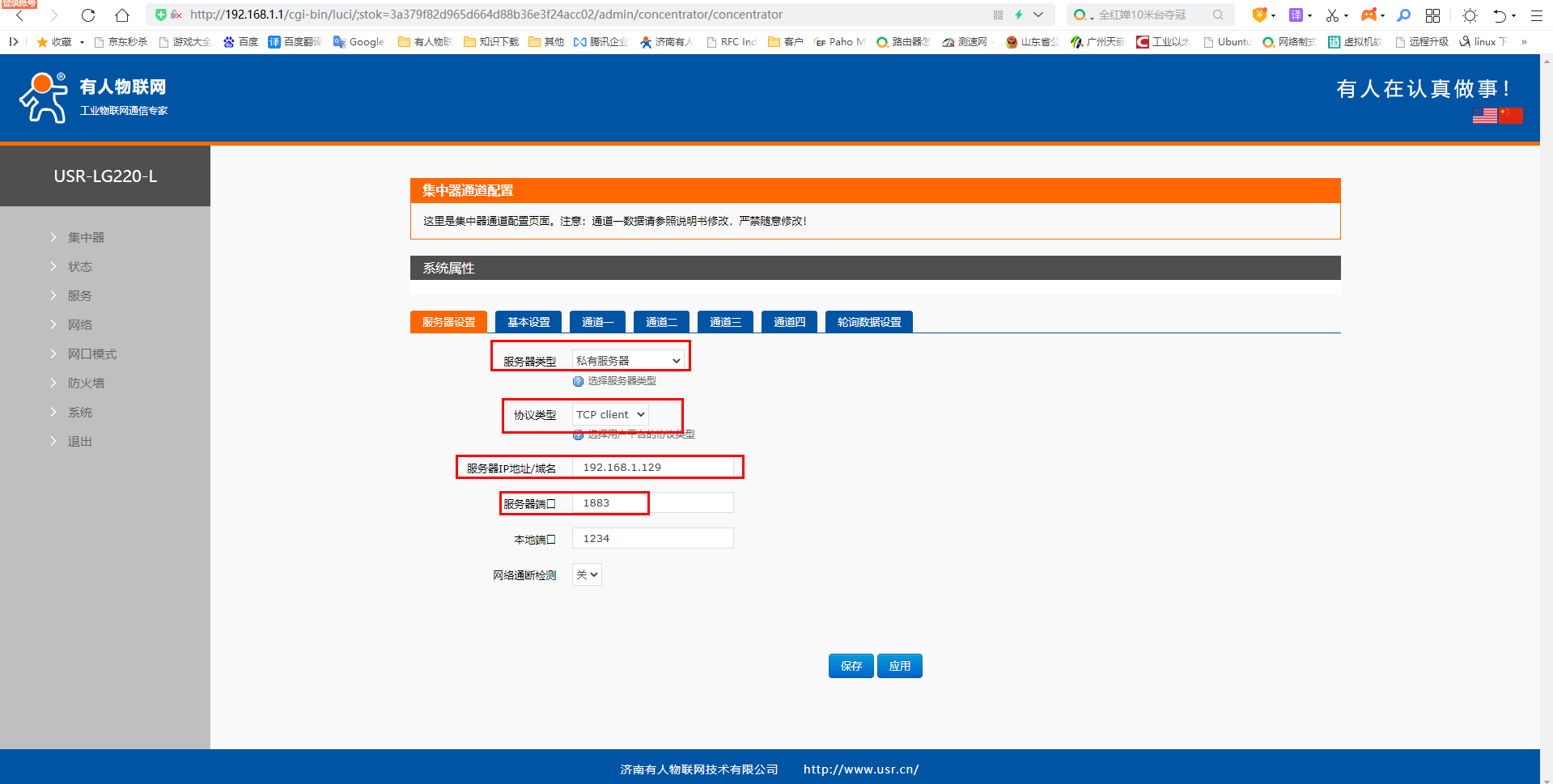

服务器设置:服务器类型是私有服务器。协议做TCP client,服务器IP地址填电脑IP 192.168.1.129(测试电脑连接LG220的WiFi,LG220给电脑分配的IP)。服务器端口用1883。

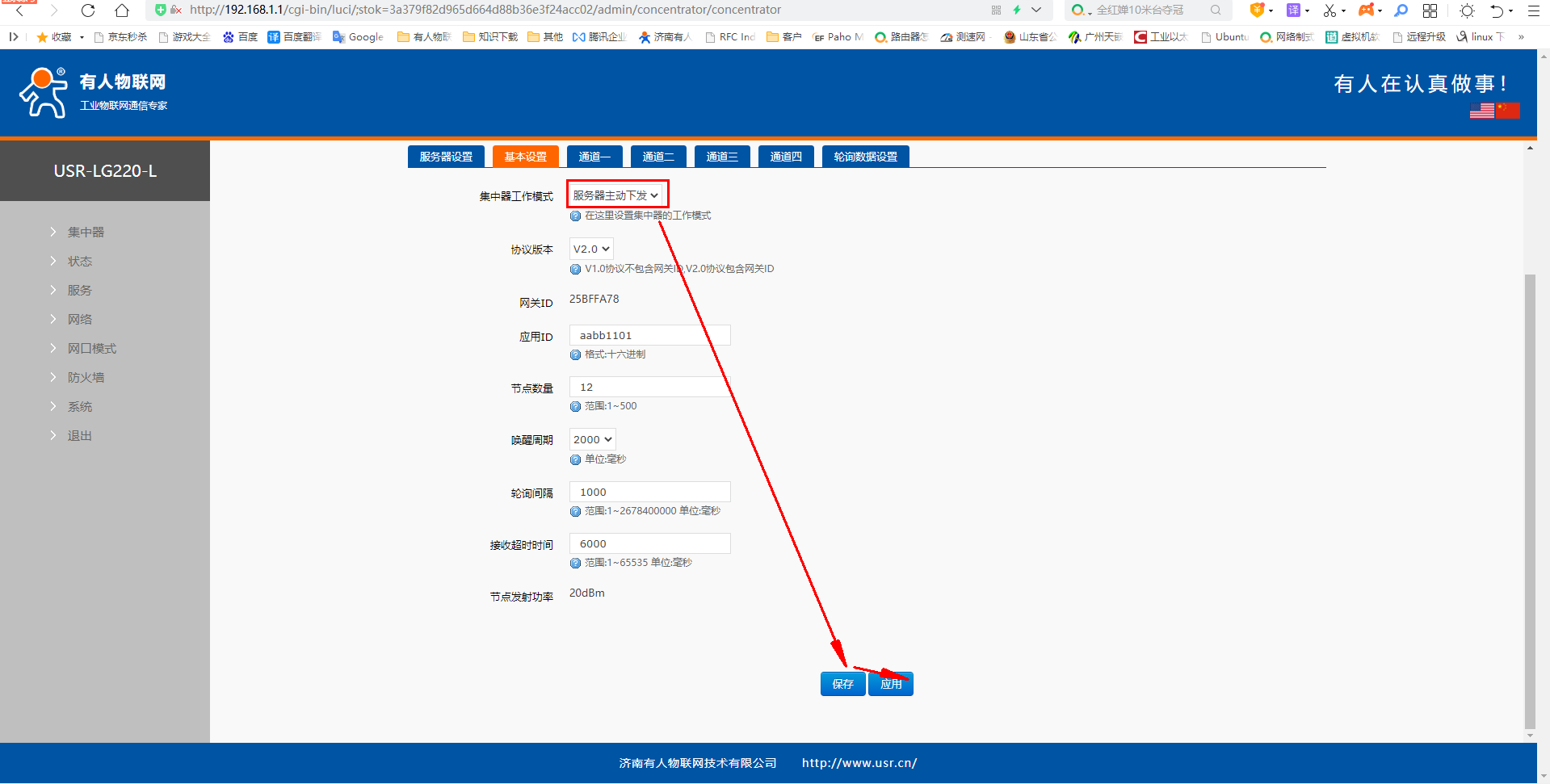

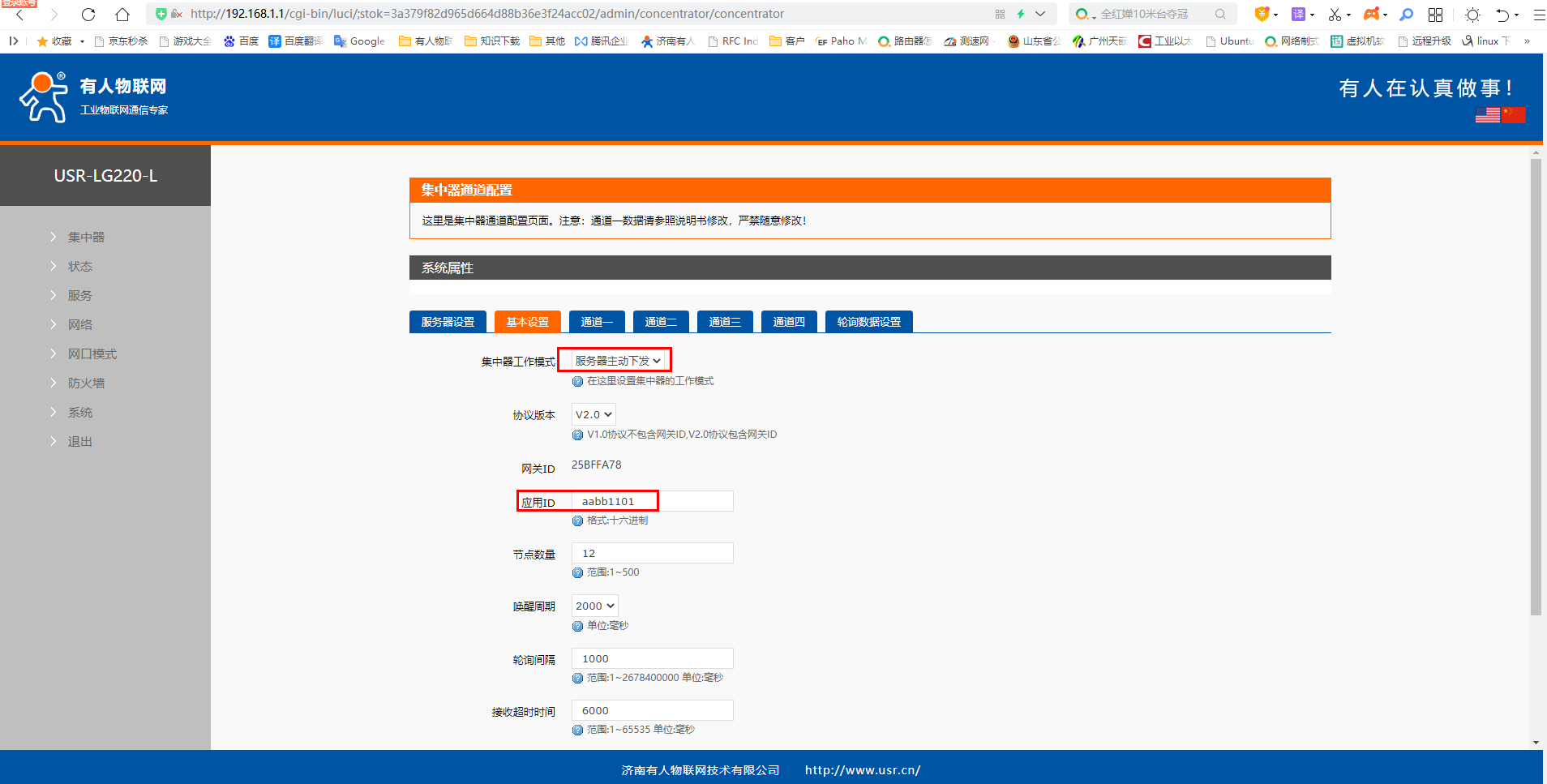

基本设置:集中器工作模式用服务器主动下发。

基本设置应用ID可以设置,默认是aabb1101。USR-IO34-LR-C需要设置同样的应用ID。

点击保存,点击应用。





设置通道一参数,速率7,信道35。

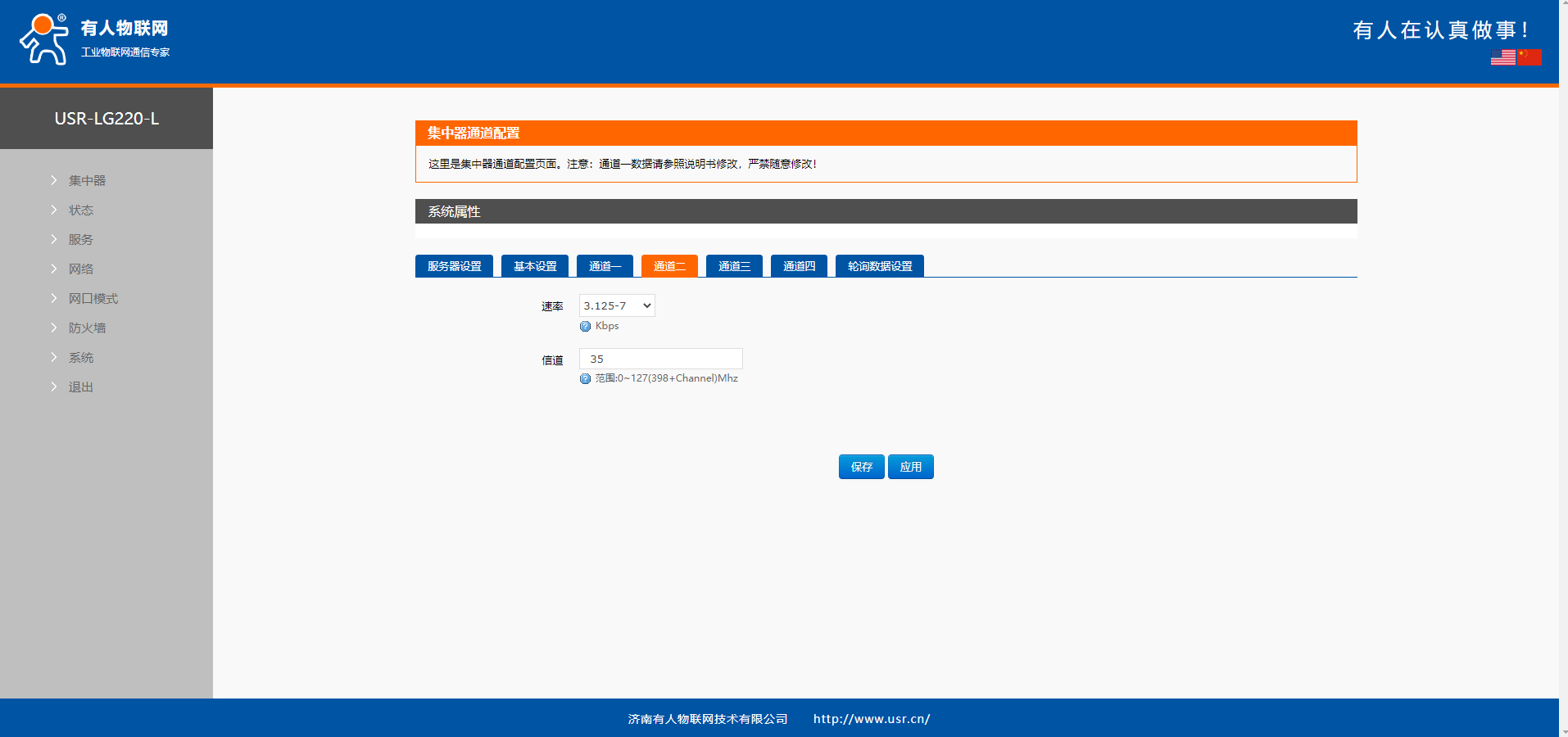

设置通道二参数,速率7,信道35。

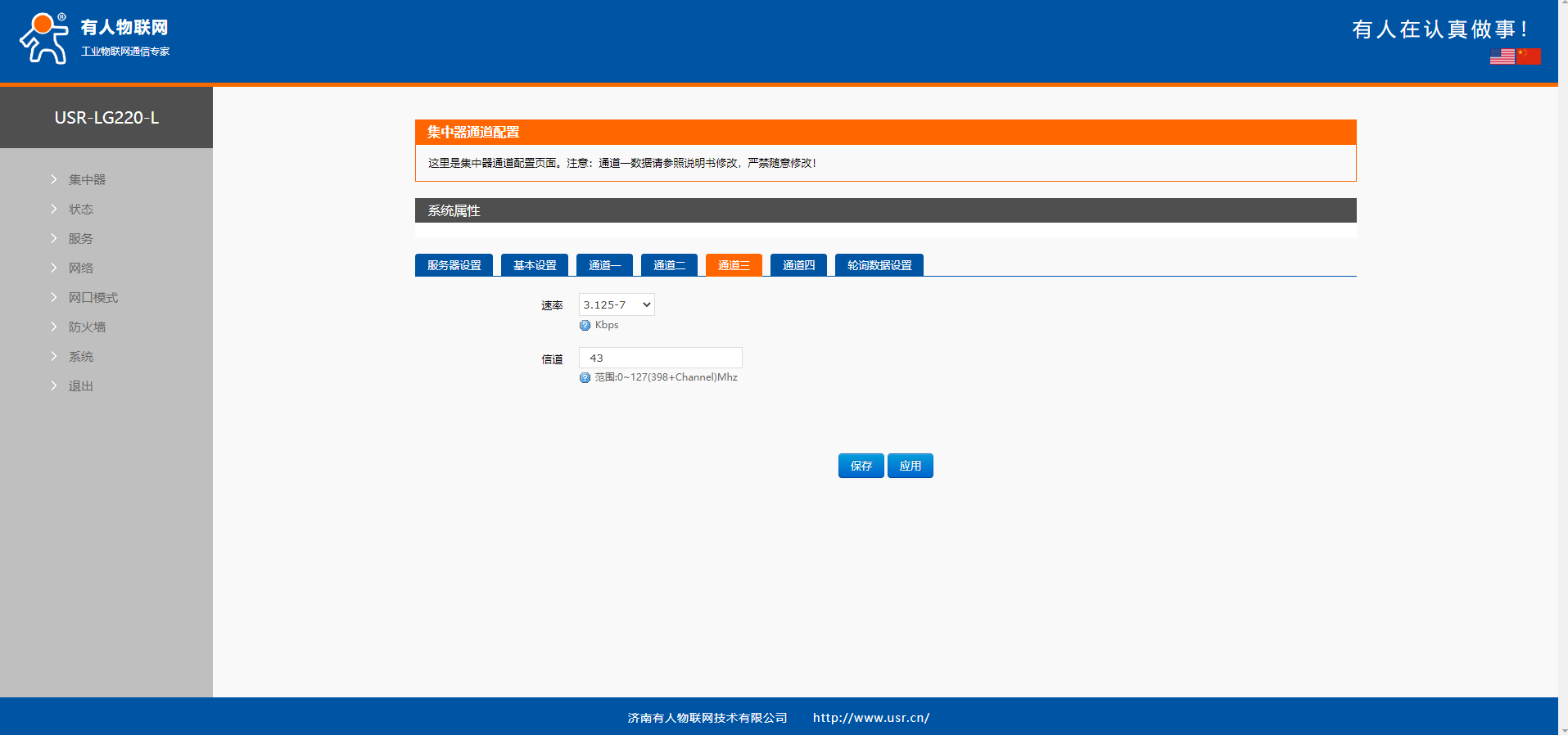

设置通道三参数,速率7,信道43。

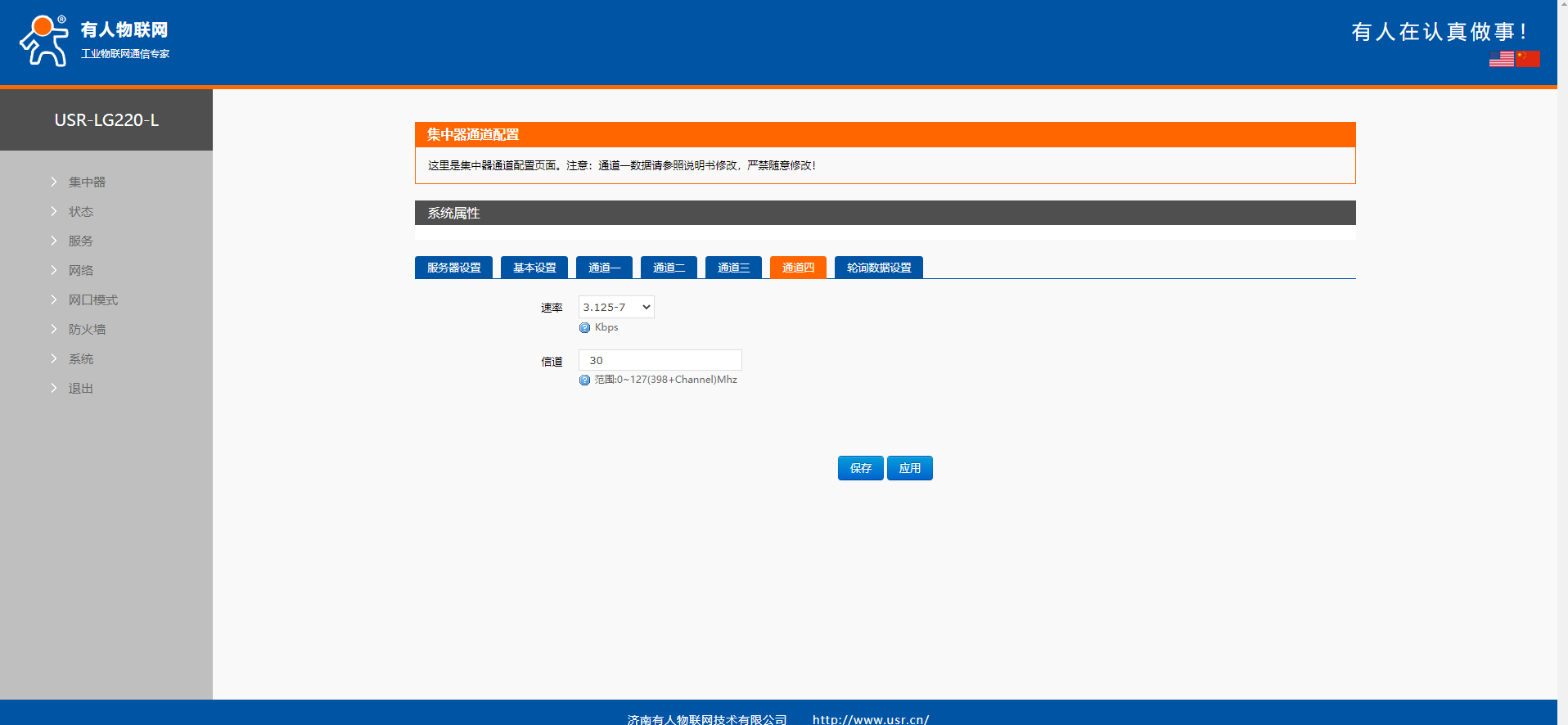

设置通道四参数,速率7,信道30。

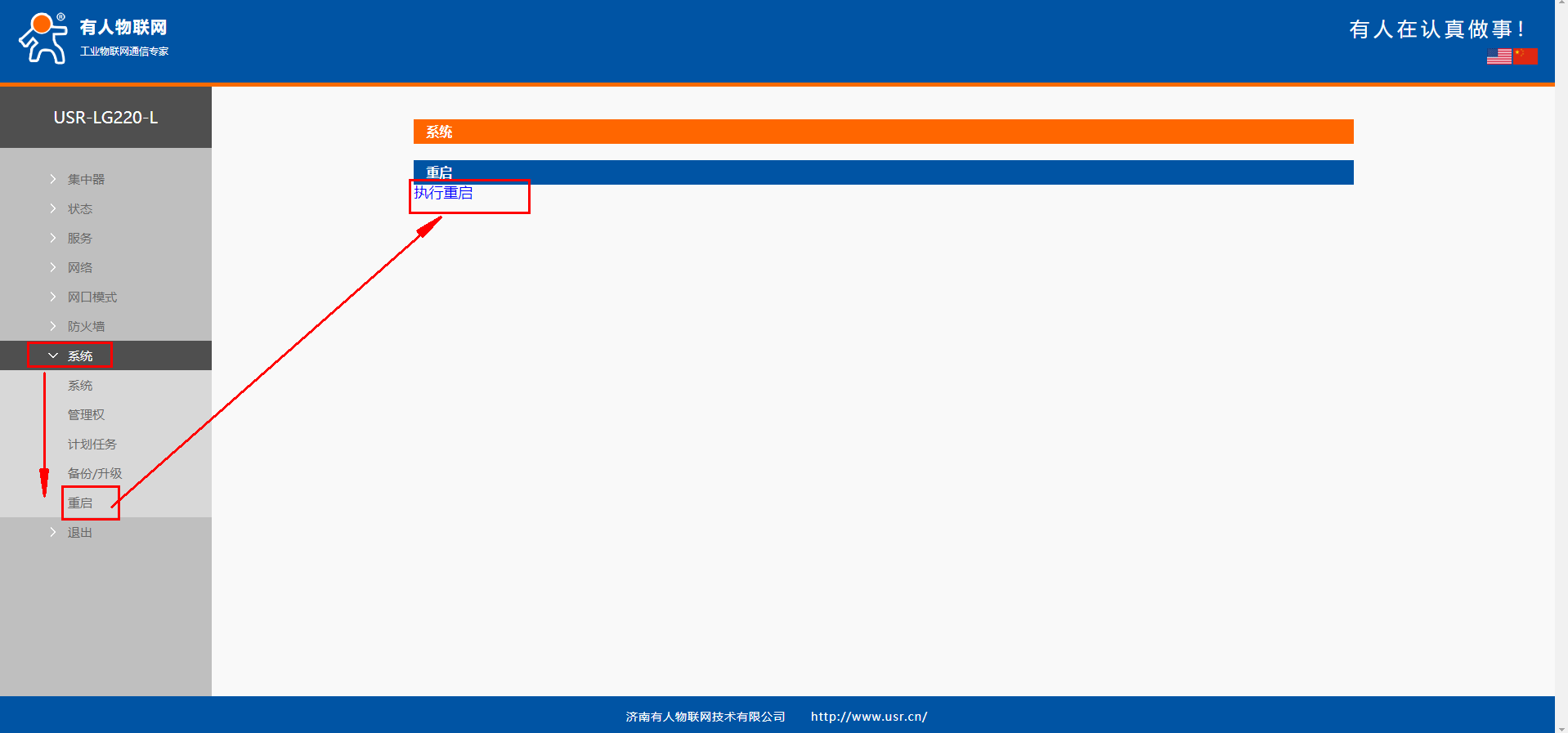

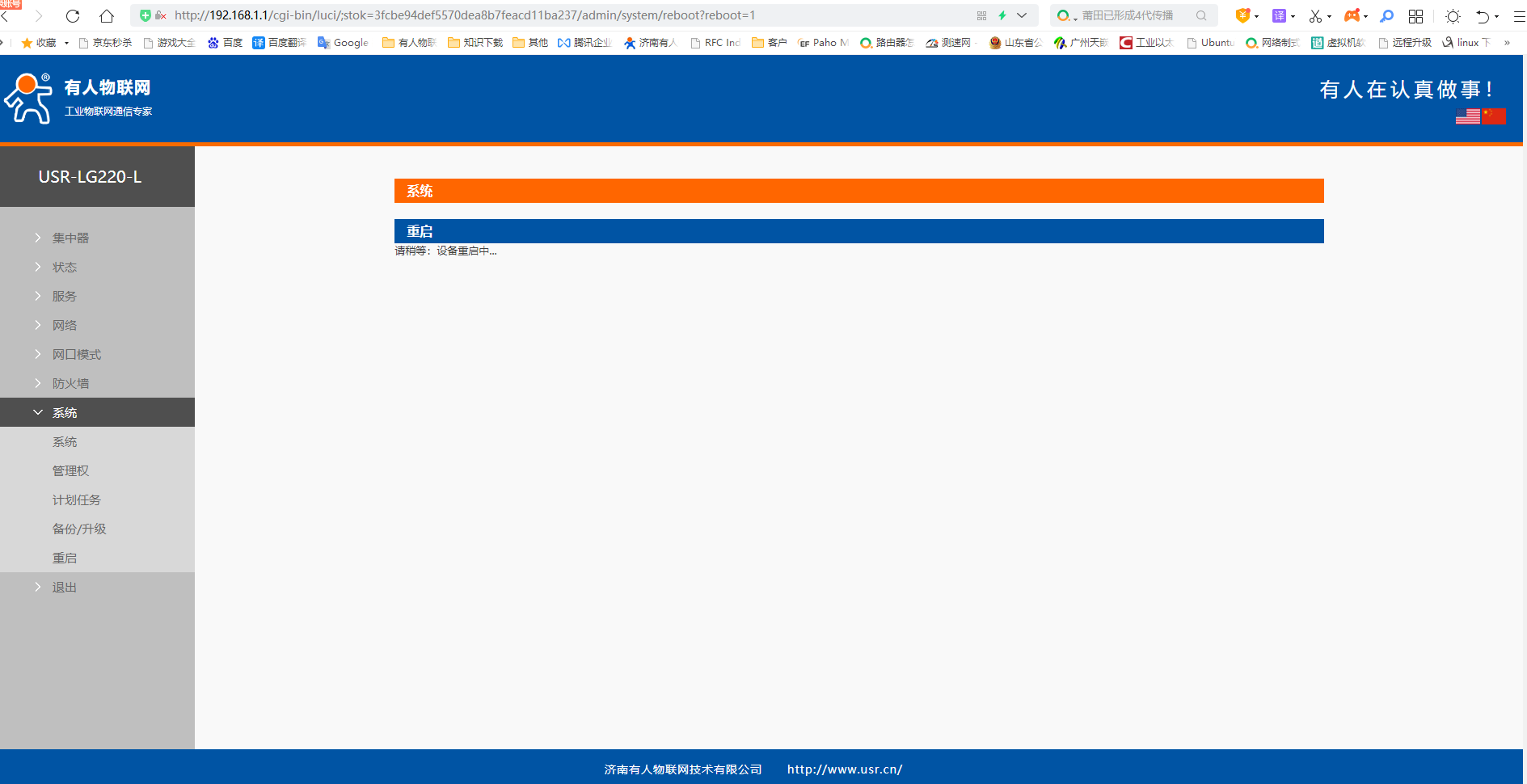

4、USR-LG220-L网页系统,点击重启,执行重启。等待一段时间,等待USR-LG220-L重启完毕。







五、配置USR-IO34-LR-C参数:

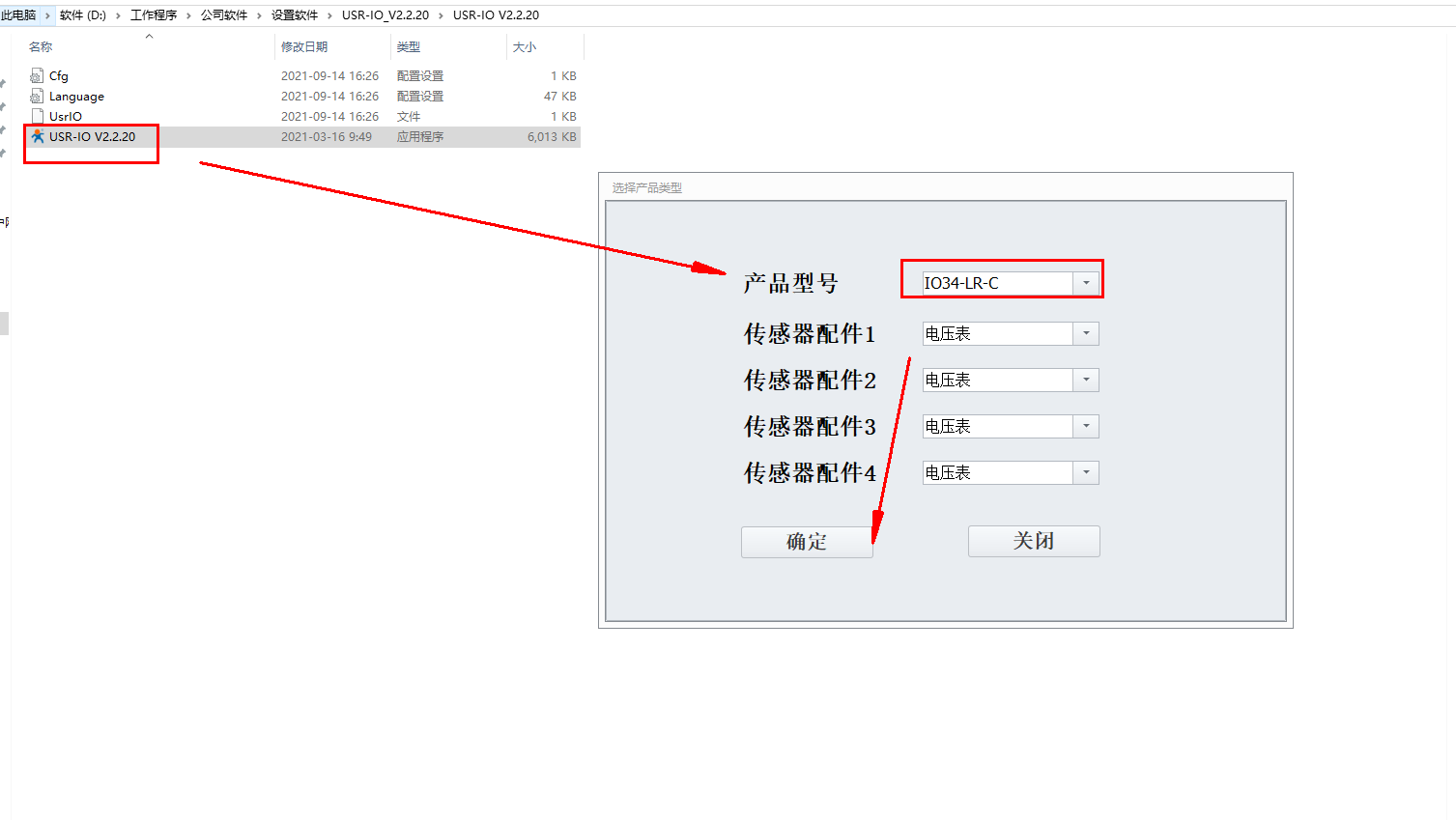

1、打开IO设置软件,选择产品型号IO34-LR-C

打开串口,用USB-RS485的COM口号打开,使用IO34-LR-C默认的串口参数,9600,NONE,8,1

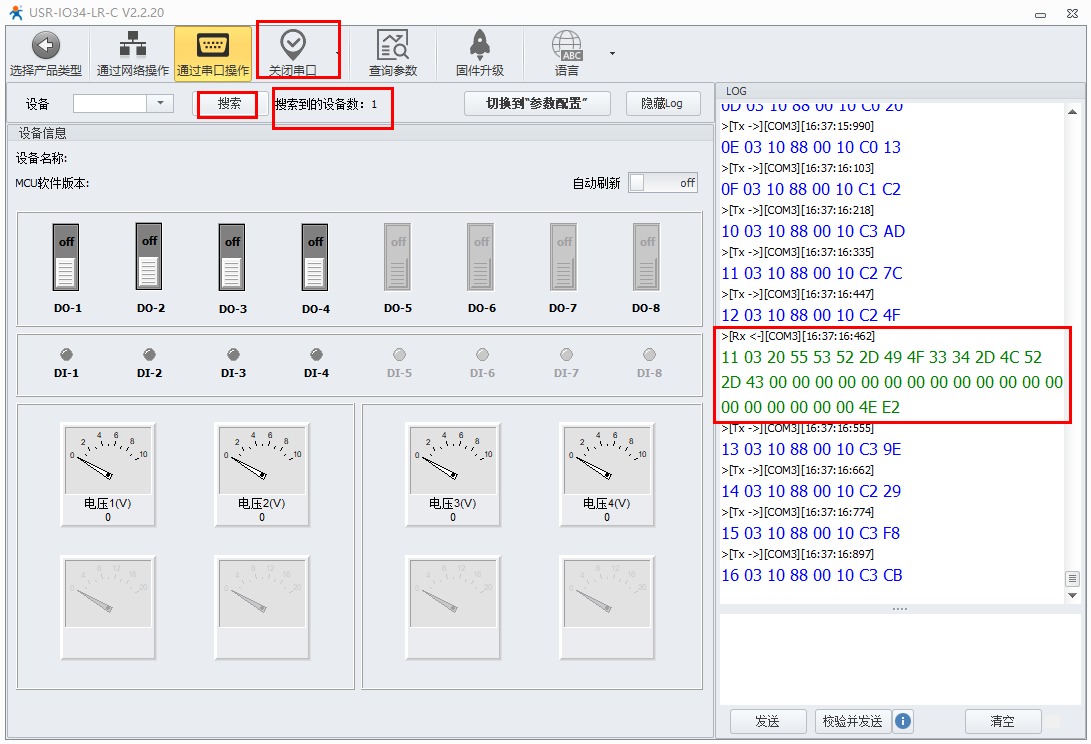

点击搜索,搜索到11开头设备,可以停止。

设备后面的框,可以选择搜到的IO34-LR-C设备17。

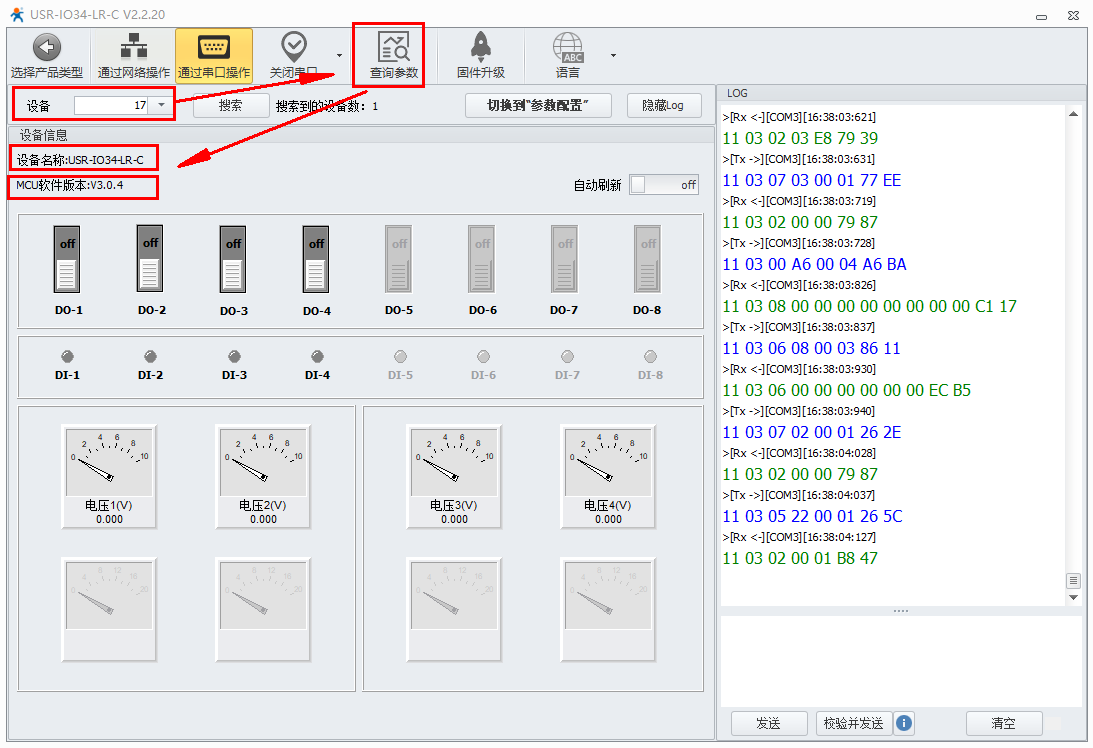

2、点击查询参数,查询当前USR-IO34-LR-C的默认参数。



3、修改USR-IO34-LR-C的空中速率等级,设置为7。信道设置为35,和USR-LG220-L的通道一速率、信道保持一致。

AID应用ID设置为aabb1101,设置和USR-LG220-L的应用ID一致。

设置完成,点击重启。



六、LG220服务器下发模式控制IO34:

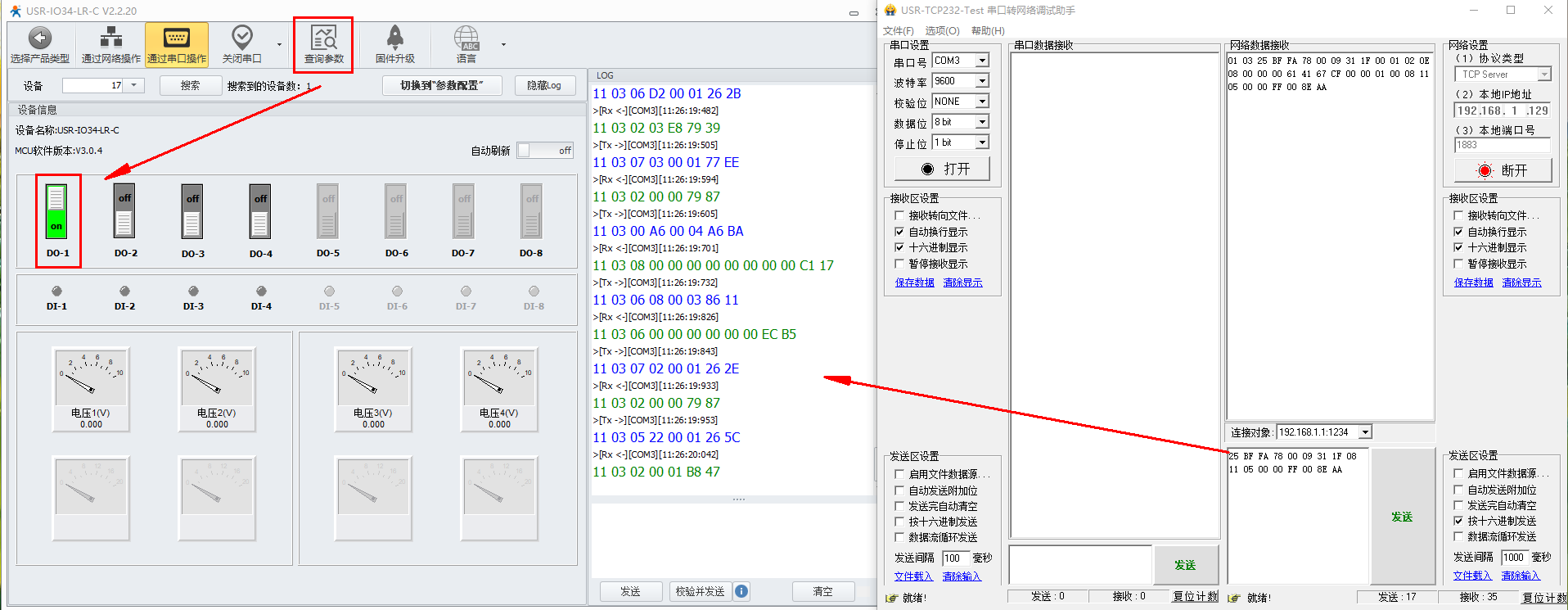

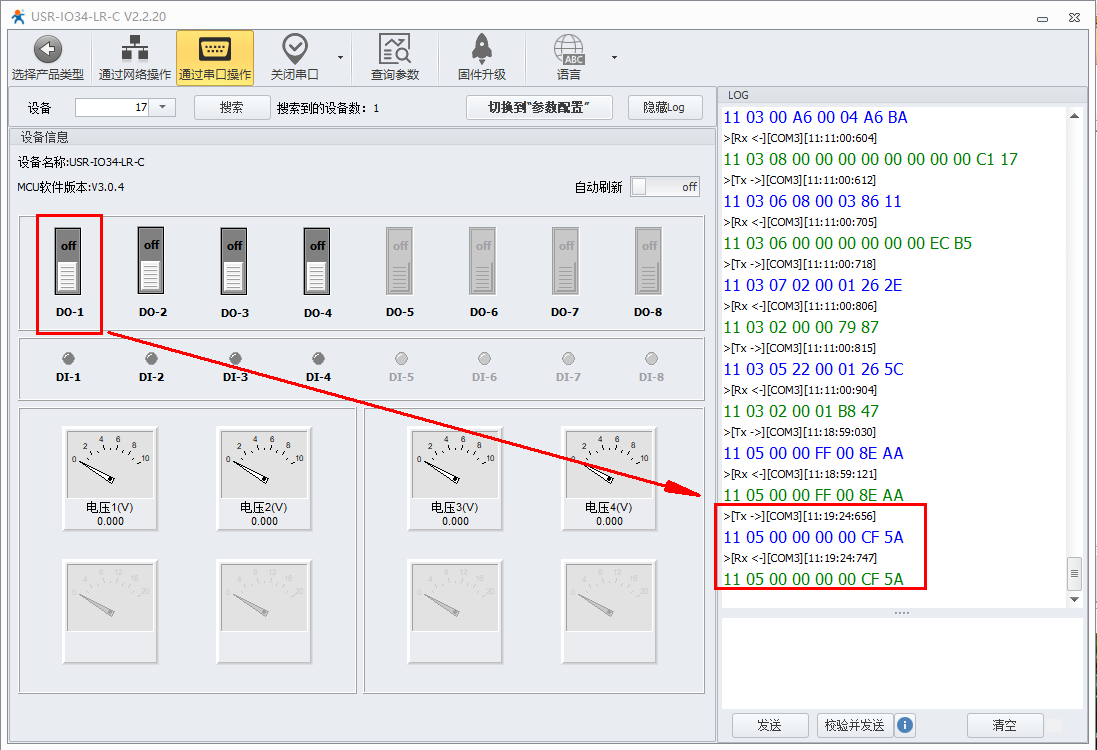

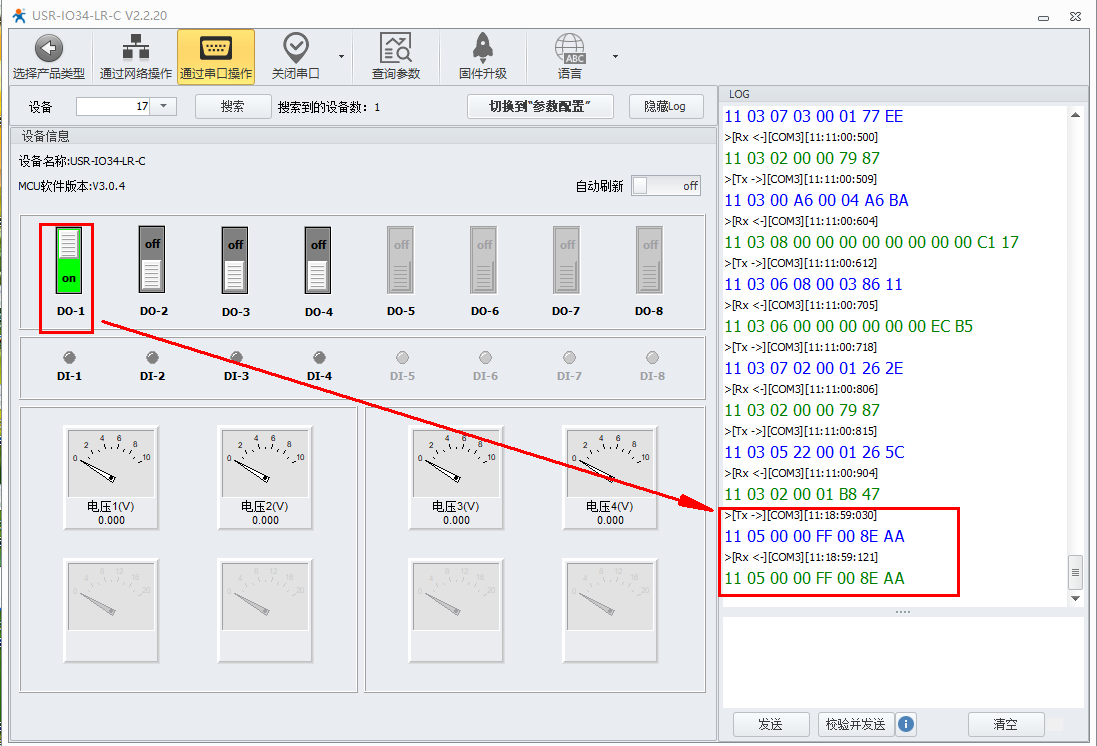

1、USR-IO34-LR-C 使用USB-RS485打开配置软件,对DO-1进行开启和关闭操作,配置软件右侧对话框,记录对应的MODBUS RTU命令。





2、电脑下载打开USR-TCP232-TEST网络助手,USR-LG220-L和网络助手建立TCP连接。

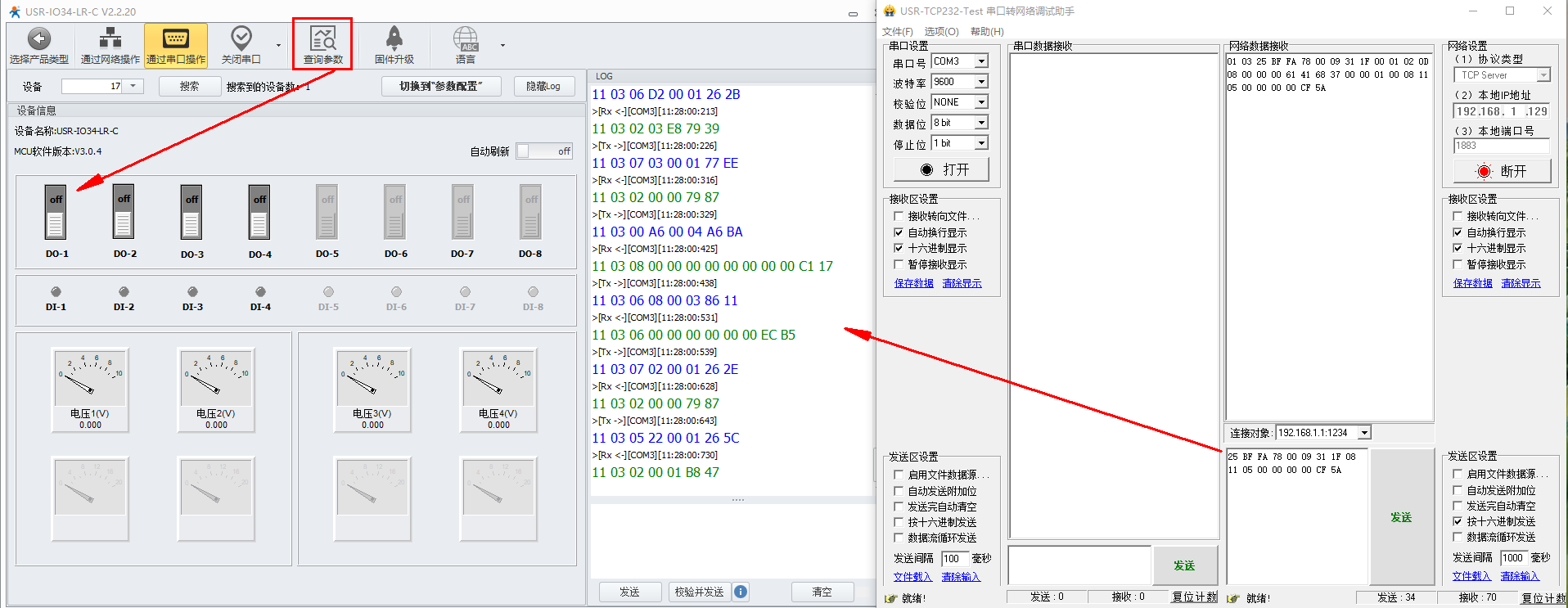

网络端发送和接收都勾选十六进制显示和接收,然后网络端按照USR-LG220-L的服务器主动下发协议,输入命令,去控制USR-IO34-LR-C DO-1开启和关闭。

服务器主动下发协议请参考USR-LG220-L说明书第56页。

服务器下行请求数据格式2个版本V1.0)V2.0)
