USR-IO34-CAT1 连接远程服务器通信测试
2021-09-24


IO34-CAT1连接远程服务器通信测试

视频教程:

网络IOcat-1和GR系列产品设置软件使用方法 https://www.bilibili.com/video/BV1U34y1R78i
网络IO-ewr软件使用方法 https://www.bilibili.com/video/BV1F3411t7Pp
网络IO产品在有人云上实现联动 https://www.bilibili.com/video/BV1ML411j7VR
网络IO控制器通过设置软件设置条件控制 https://www.bilibili.com/video/BV1TM4y1A7FA
网络IO设备作为主机或者从机连接远程服务器 https://www.bilibili.com/video/BV1Yu411m7kR
网络IO主动上报功能介绍 https://www.bilibili.com/video/BV1uS4y1L75d



一、准备工作

USR-IO34-CAT1说明书:https://www.usr.cn/Download/1086.html

IO设置软件:https://www.usr.cn/Download/869.html

有人云平台:https://account.usr.cn/mp_scada

网络io通过串口使用设置软件进行设置的方法http://www.usr.cn/Faq/747.html

硬件准备:USB转485调试线、IO34-CAT1、SIM卡、4G全频天线、电源适配器

二、设置步骤

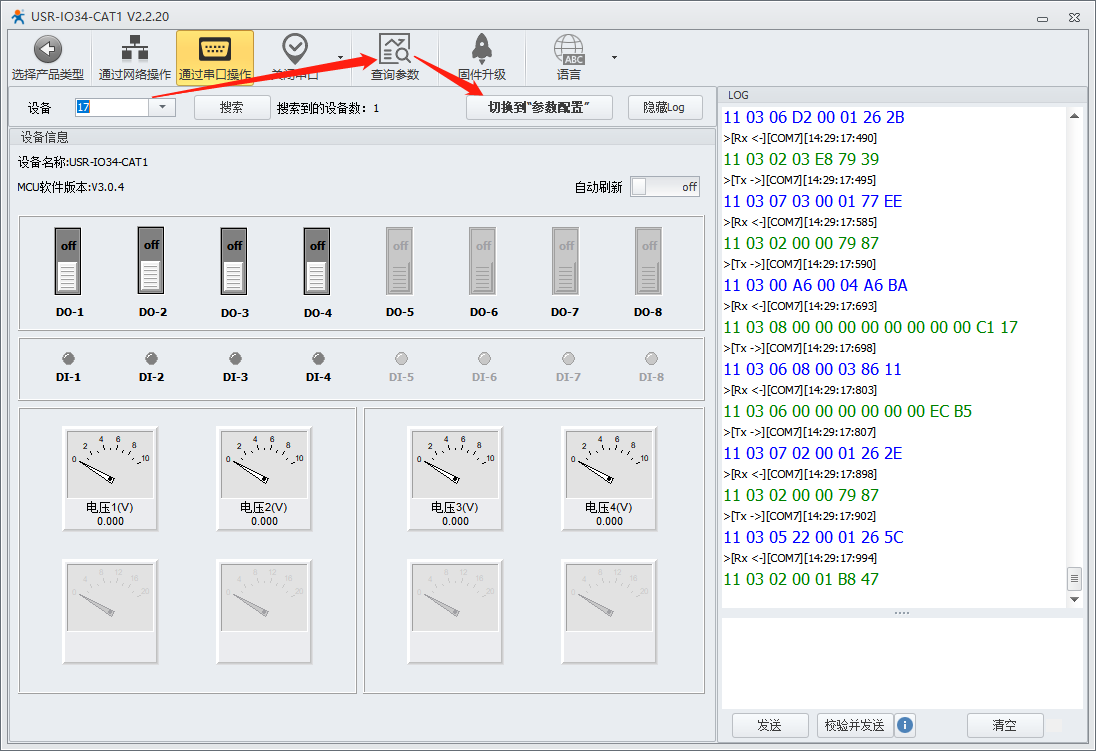

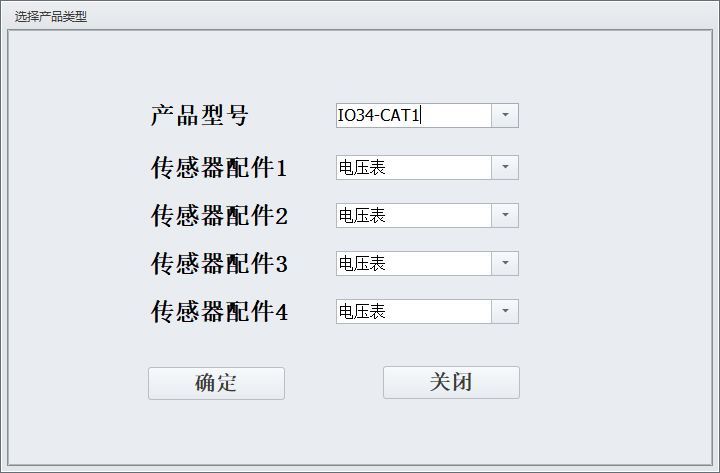

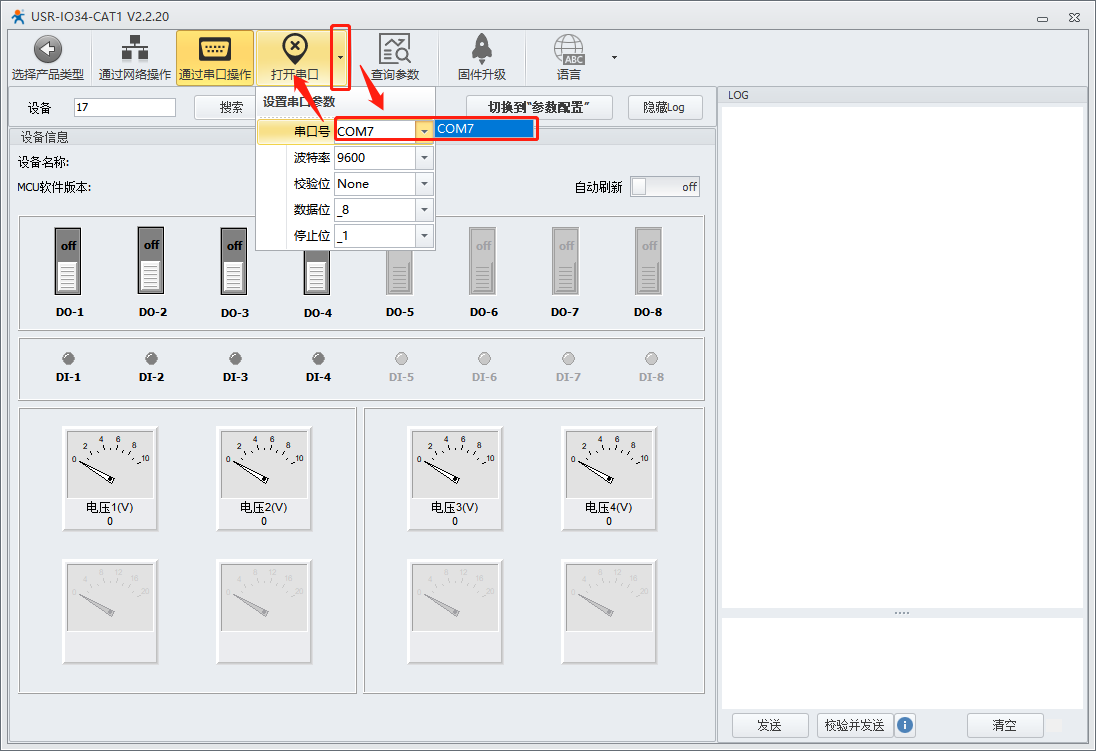

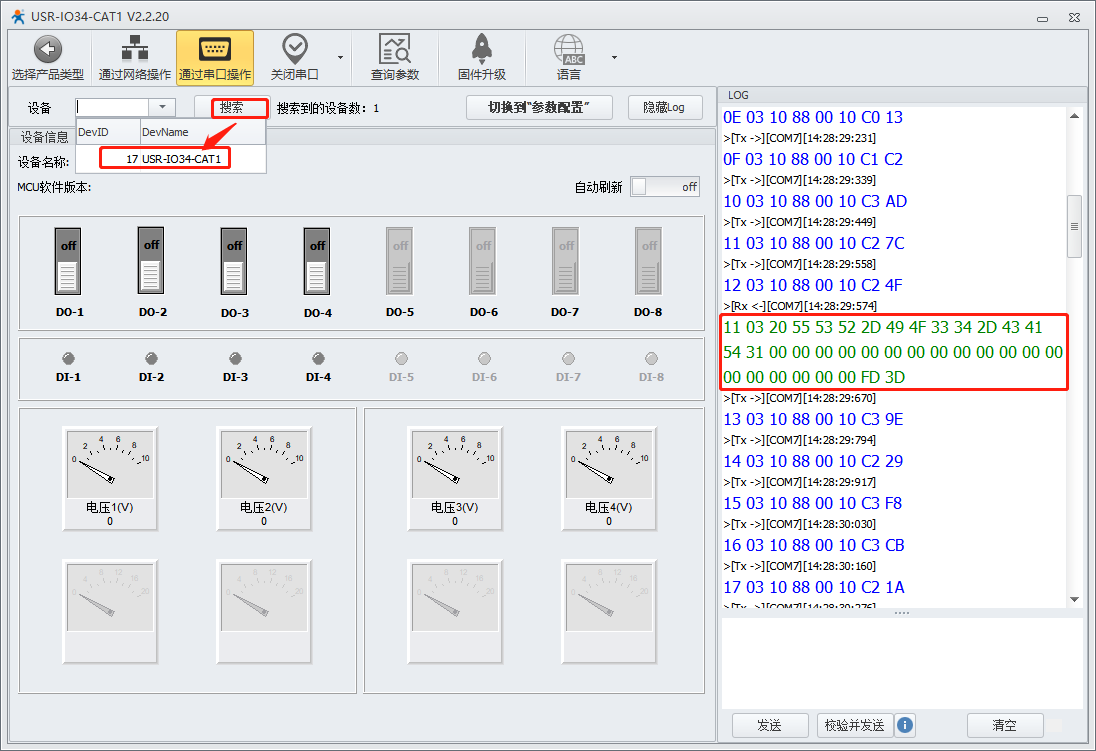

1、连接设置软件,根据案例通过串口连接设备与软件后,切换到“参数配置”页面。(IO34AI输入电流和电压都支持的,基本测试可以随意选择配件)

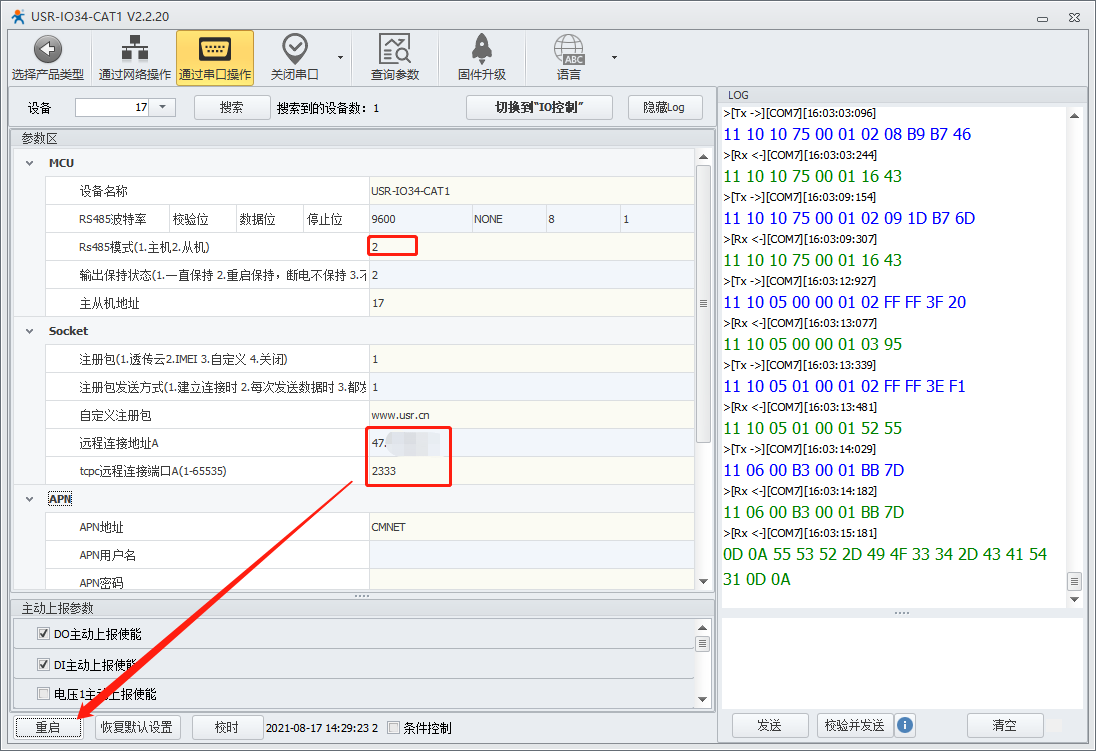

2、设置远程连接地址(服务器IP),设置端口号。

注意:每次修改参数设置后,要点击一下空白区域,右侧有绿色log信息打印成功则表示参数写入成功,设置所有参数后,点击左下角重启,设备重启后参数修改生效。

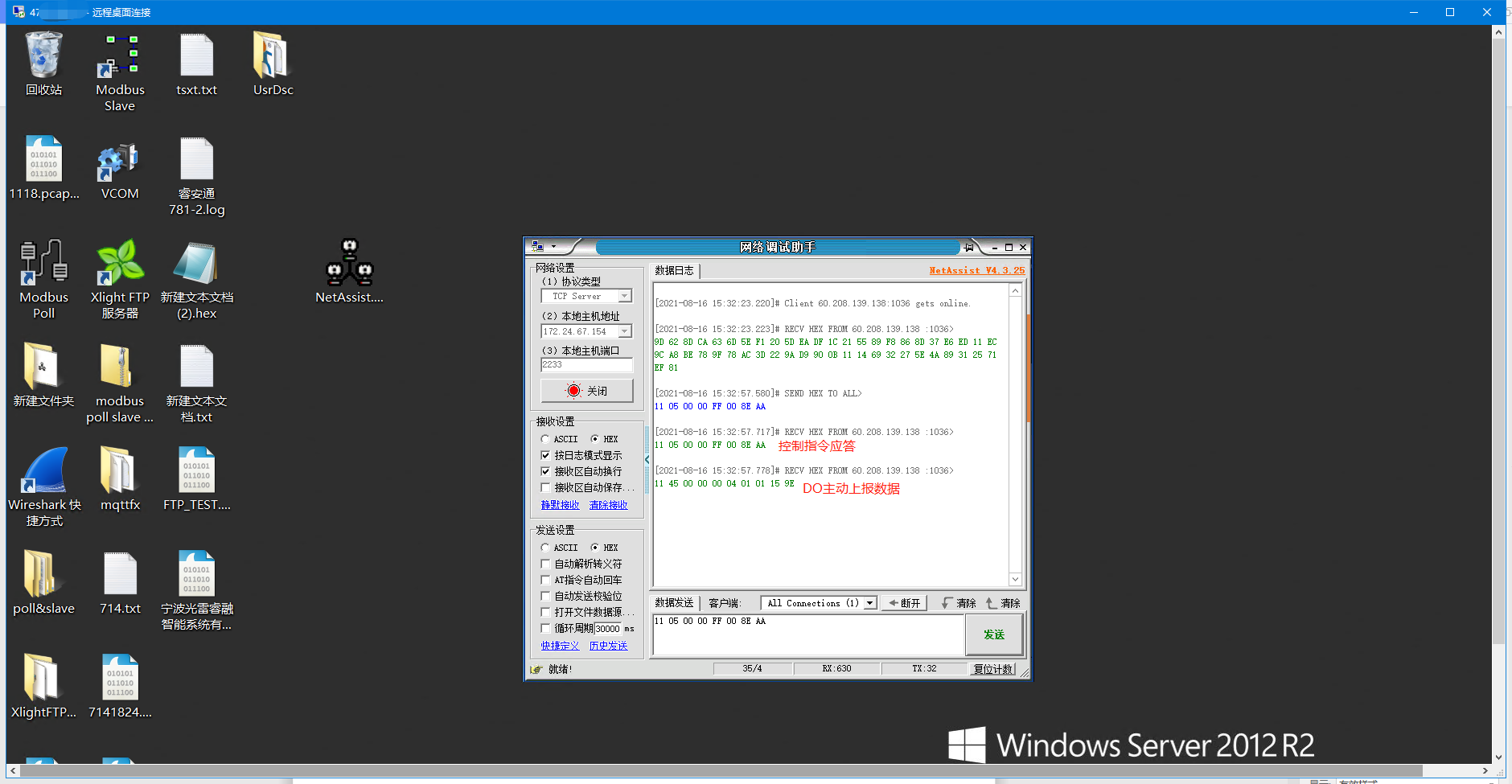

二、点击重启后,待设备运行正常,远程服务器打开网络调试软件作为TCP server点击监听。可看到TCP连接成功,并上报注册包数据。

输入DO1闭合指令,设备返回数据(注意:16进制格式),此处设备返回了一个闭合指令应答数据和一个DO发生变化后主动上报型数据。
