USR-N580-H7 MODBUS网关功能
2021-10-27


USR-N580-H7  MODBUS网关功能



一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N580-H7设置软件:

(新版本)H7系列的设置软件 N580/N540/N520/N510/410S/ED2

(老版本)M4系列设置软件410s/N510/520/540/580/668/e2/ed2

3、USR-N580-H7说明书

 【说明书】USR-N580 说明书 (透传版)

【说明书】USR-N5X0 说明书(边缘计算版)

视频教程:

USR-N520modbus网关功能测试 https://www.bilibili.com/video/BV1vZ4y1Q7cq?spm_id_from=333.999.0.0
以太网产品无法进入配置的排查办法和解决办法

https://www.bilibili.com/video/BV11S4y1D7UT?spm_id_from=333.999.0.0

N520-H7连接远程服务器 https://www.bilibili.com/video/BV12q4y1z72k?spm_id_from=333.999.0.0
N520-H7基本测试案例 https://www.bilibili.com/video/BV1LL4y1H7ko?spm_id_from=333.999.0.0
USR-N 510-H7 HTTP GET和POST测试 https://www.bilibili.com/video/BV1MM4y1c7oD?spm_id_from=333.999.0.0
两个USR-N510局域网内一对一透传基本测试 https://www.bilibili.com/video/BV1Fa411m7Ft/


二、准备工作

1、USR-N580-H7产品  数量1

2、电源适配器 12V 数量1

3、网线 数量1

4、USB-RS485串口线 数量1

5、电脑 数量1





三、连接框图



四、硬件连接和电脑设置

1、硬件连接:

USR-N580-H7产品,USB-RS485串口线接N580串口一,注意485接线线序,USB-RS485 A线接N580 串口一的A端子,USB-RS485 B线接N580 串口一的B端子,USB头插入电脑USB口。

N580网口选择一个网口通过网线直连电脑网口。检查所有连接无误后,给N58012V电源适配器供电。



2、指示灯状态:

1) POWER灯:电源指示灯,只要电源连接正常,指示长灯亮。

2) WORK灯Work指示灯,N580工作状态指示灯,只要N580正常工作,指示灯闪亮,如果指示灯长亮或者是长灭,表示N580在不正常工作状态,需要断电重启。

3) 485TX灯N580 RS485发送指示灯,发送数据时会闪亮。

4) 485RX灯N580 RS485接收指示灯,接收数据时会闪亮。



3、电脑设置:

1)电脑本地连接,IP设置和N580 IP同网段,N580默认IP192.168.0.7,网关192.168.1.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.1.1

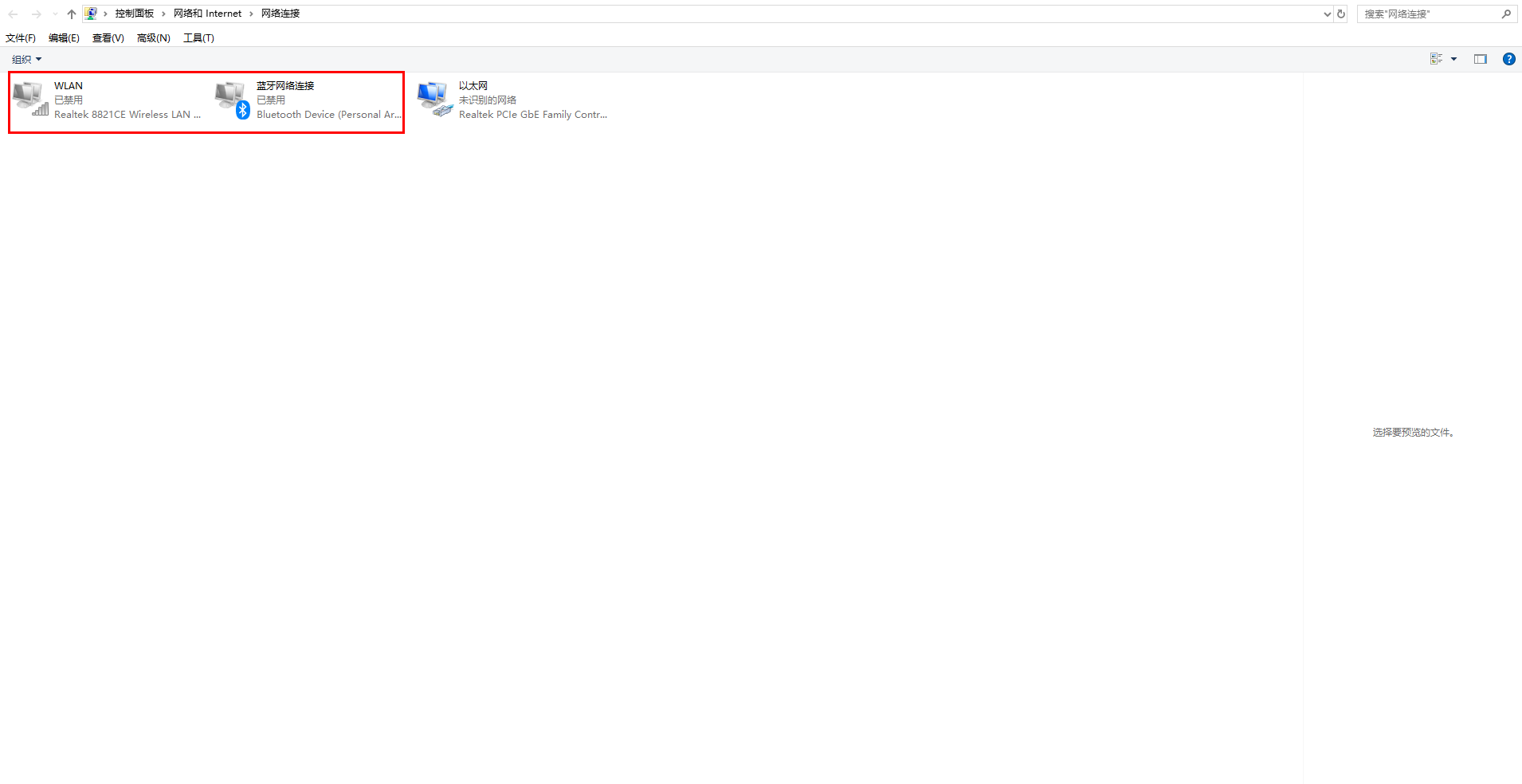

2)电脑禁用其他网卡

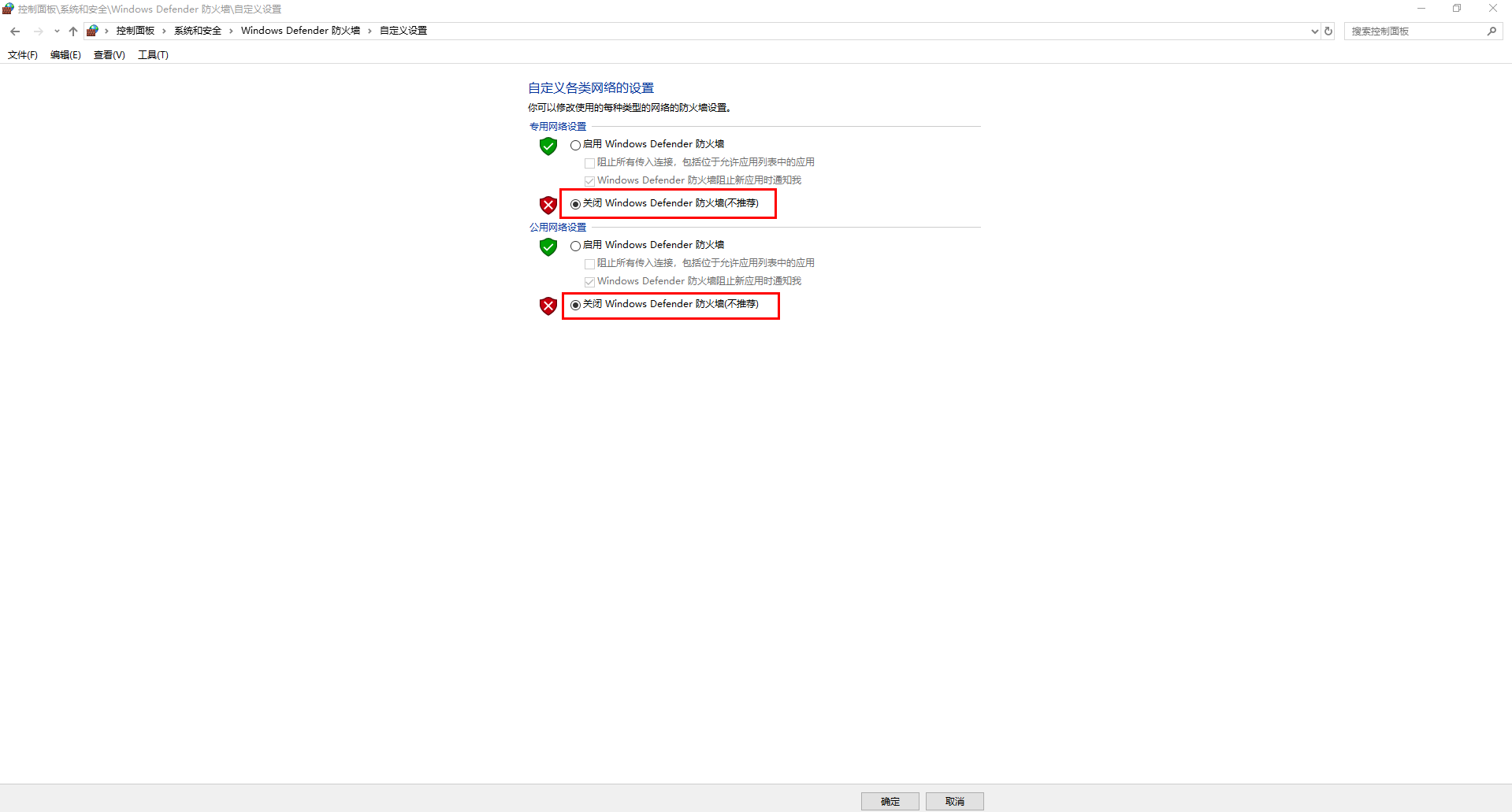

3)电脑关闭防火墙



五、产品参数设置

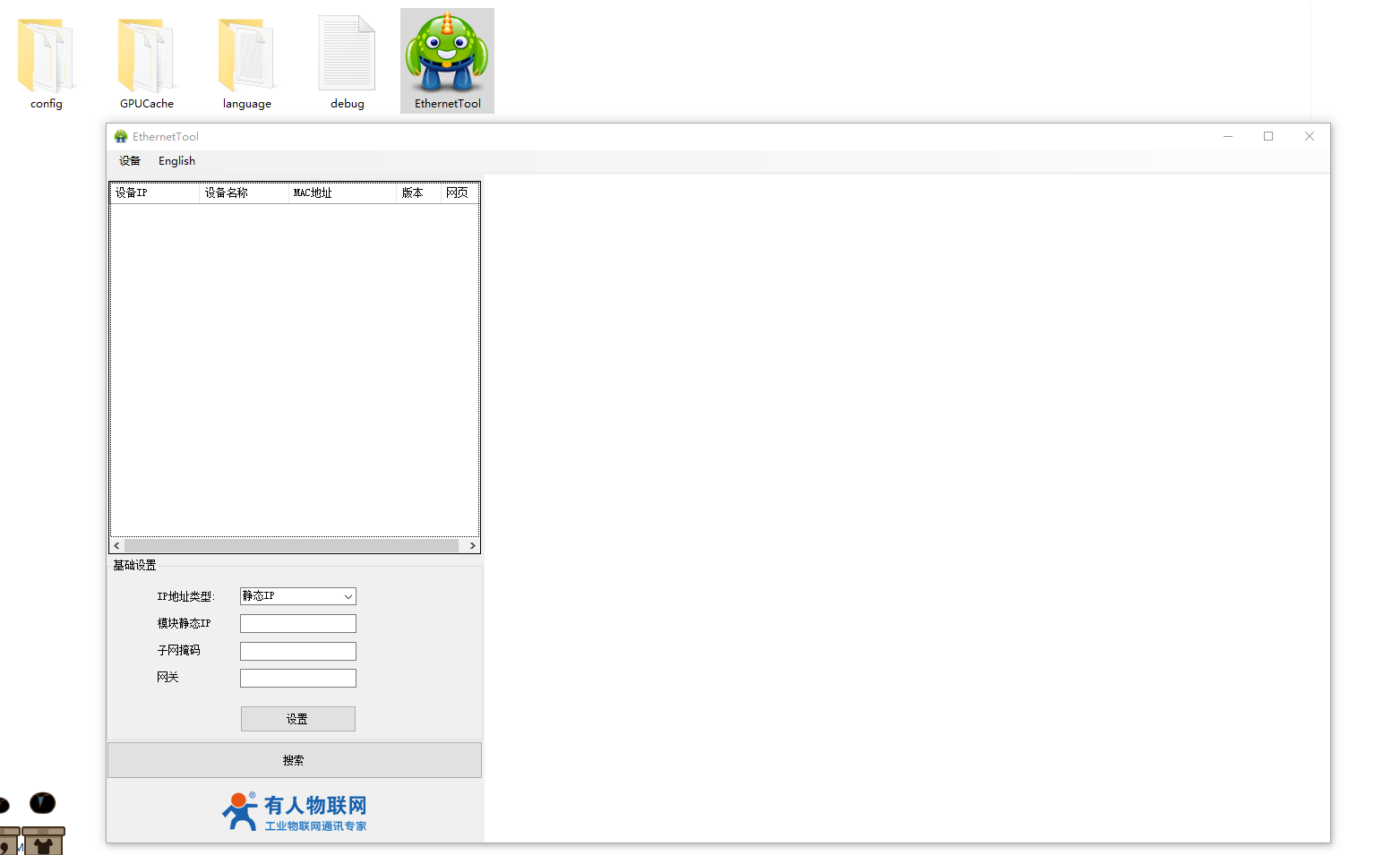

1、下载并打开H7系列配置软件:

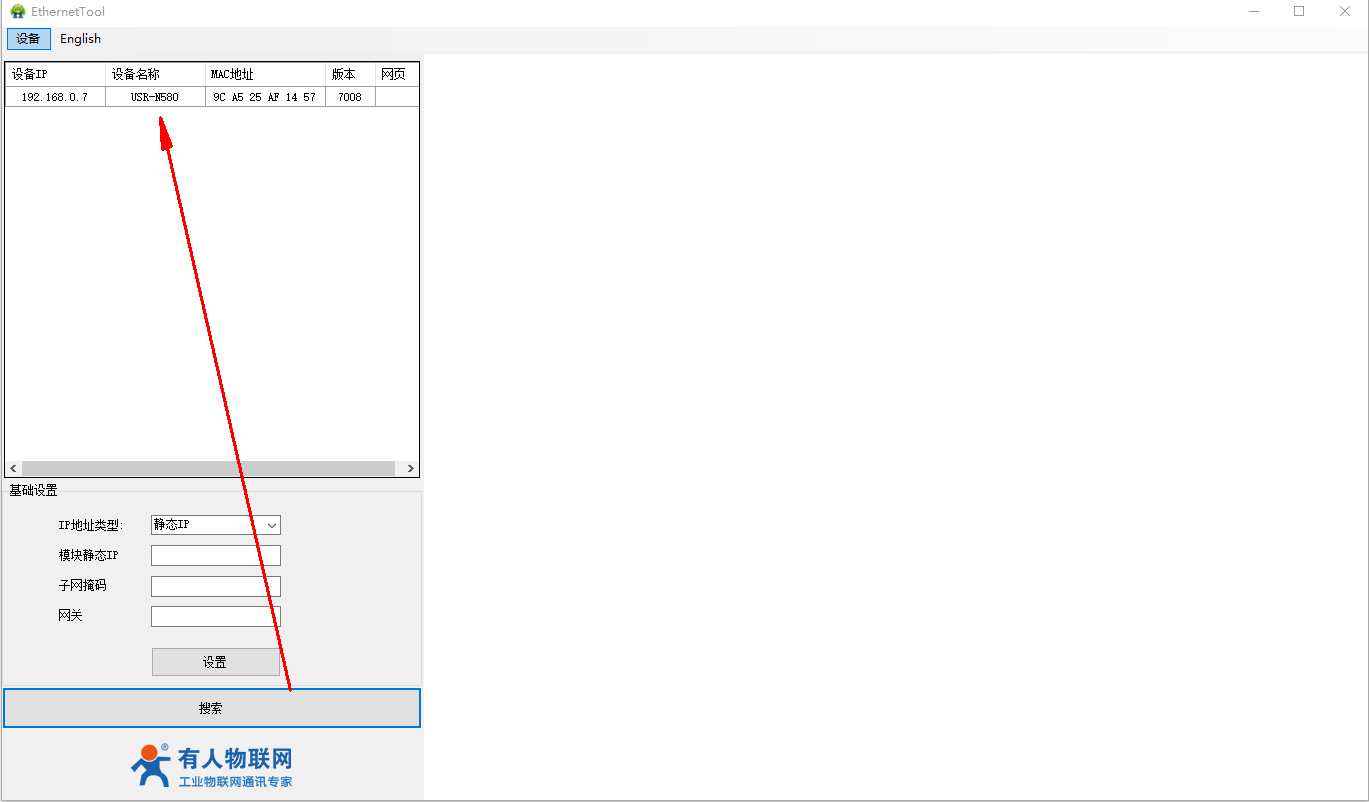

2、搜索设备

H7系列配置软件搜索N580设备,单击搜索



3、单击产品名称显示信息

显示IP 192.168.0.7之后,鼠标单击产品信息,基础设置显示IP类型、IP、子网掩码、网关信息。

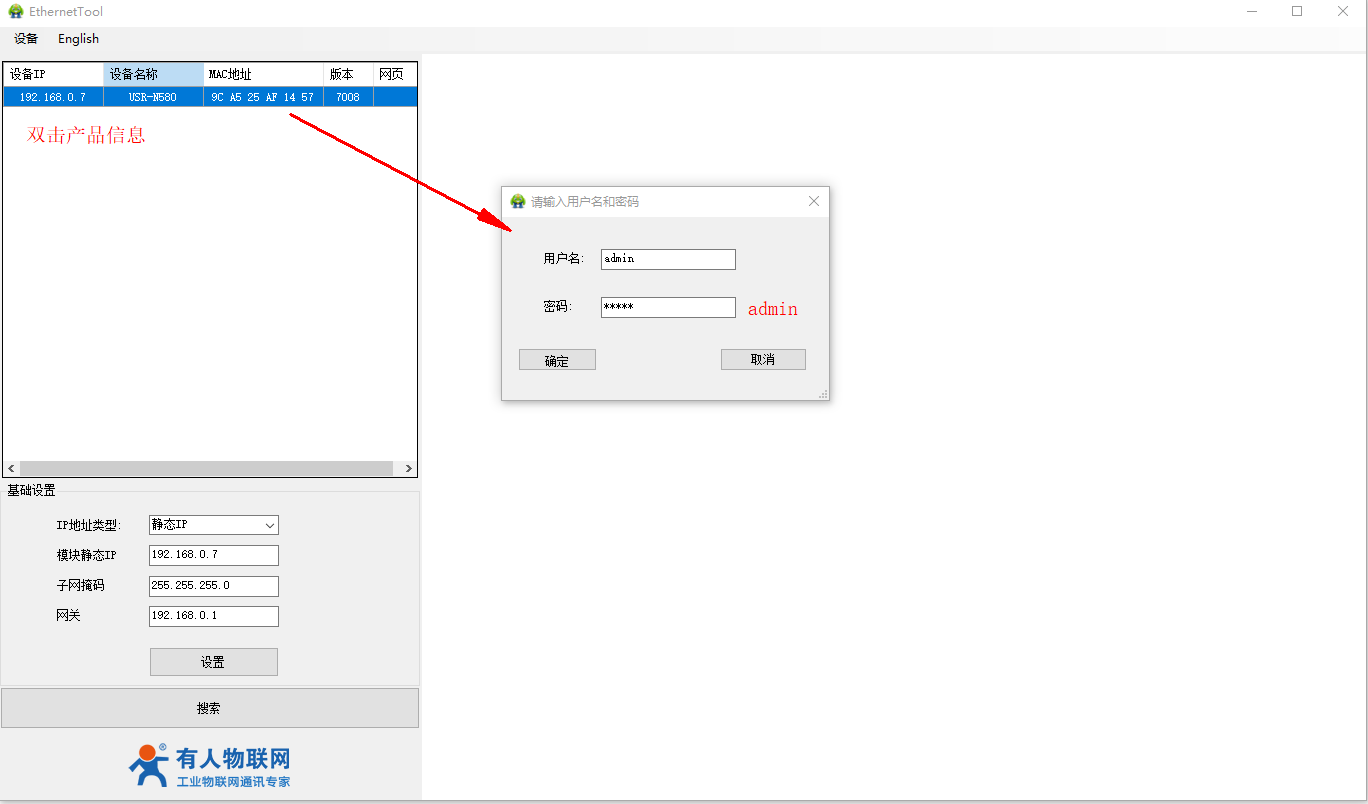

4、双击产品名称显示登录

鼠标双击产品信息,会弹出登录框。用户名和密码都是admin。登录之后,查询参数

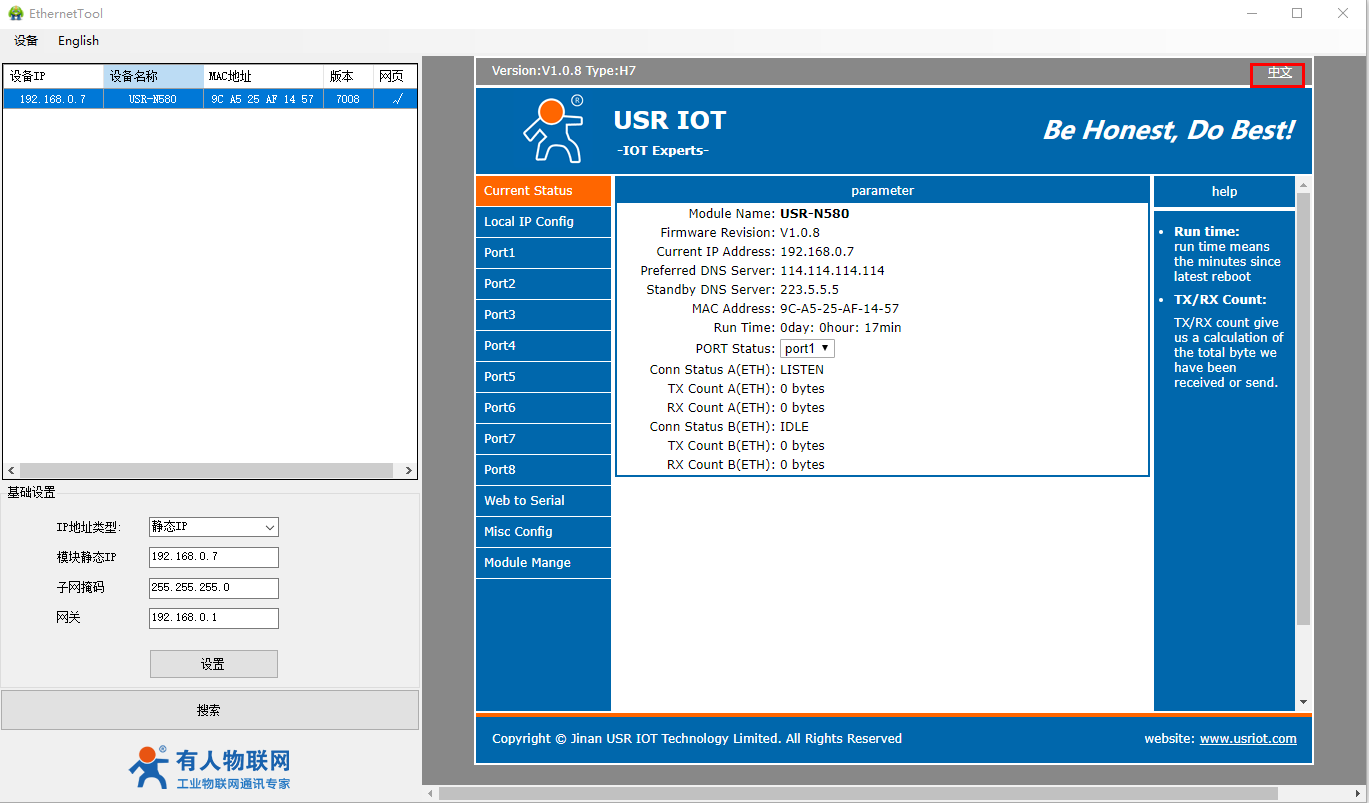

5、英文显示切换中文

英文切换中文,设置软件右上角点击中文显示,切换中文显示

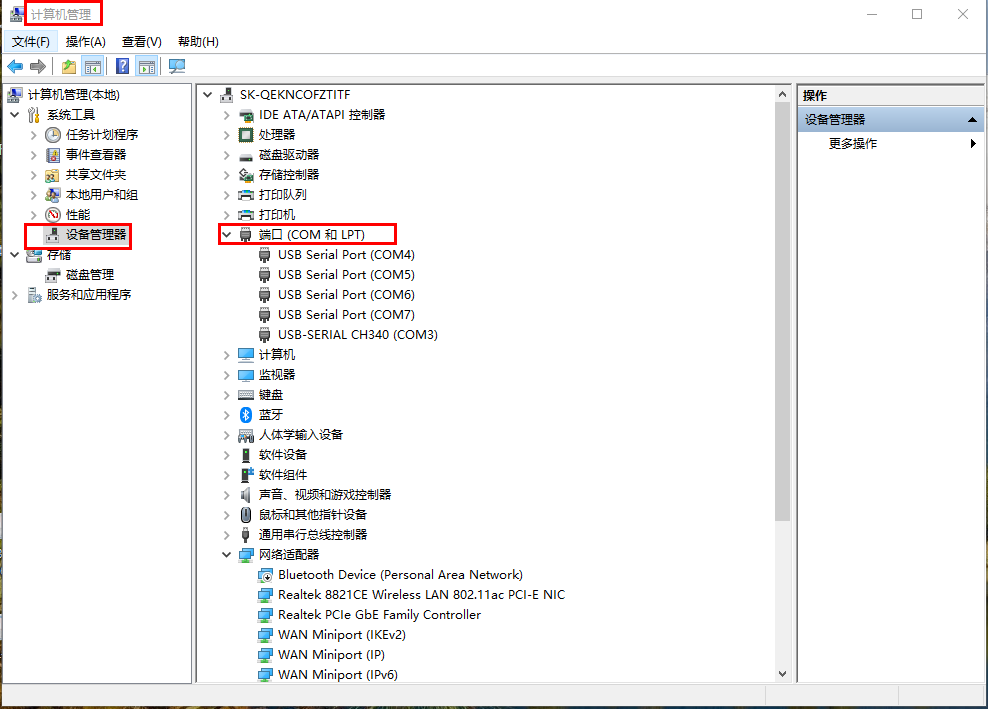

6、检查USB-RS485串口线的COM口号

点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM3



六、数据调试

1、端口1工作方式TCP server通讯测试

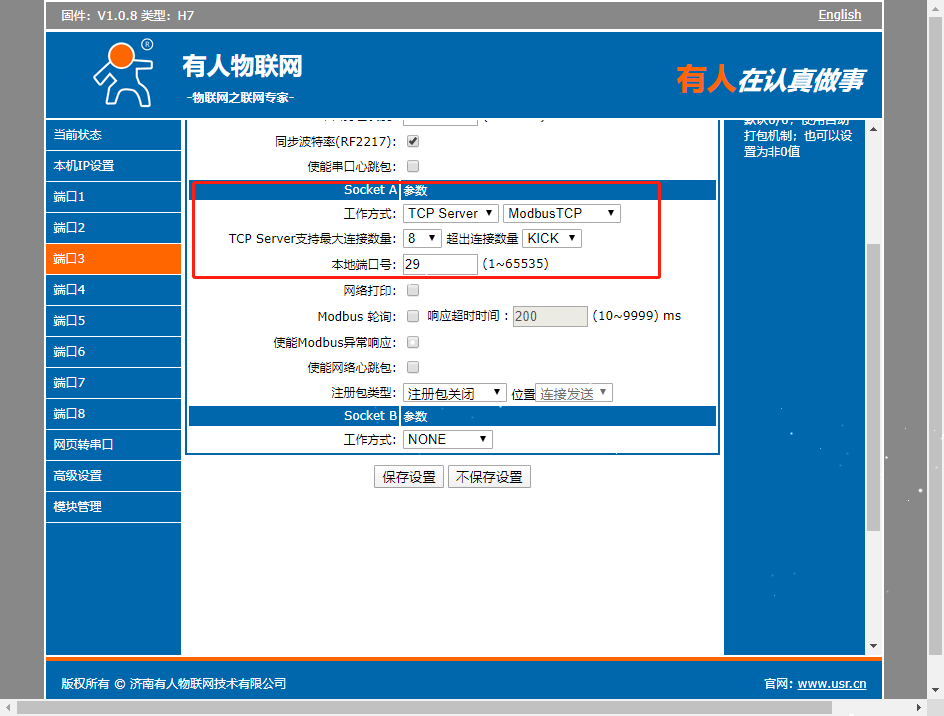

设置参数,保存重启N580

N580 RS485串口做TCP server,选择MODBUS TCP选项,本地端口保持端口23

保存设置,重启模块。

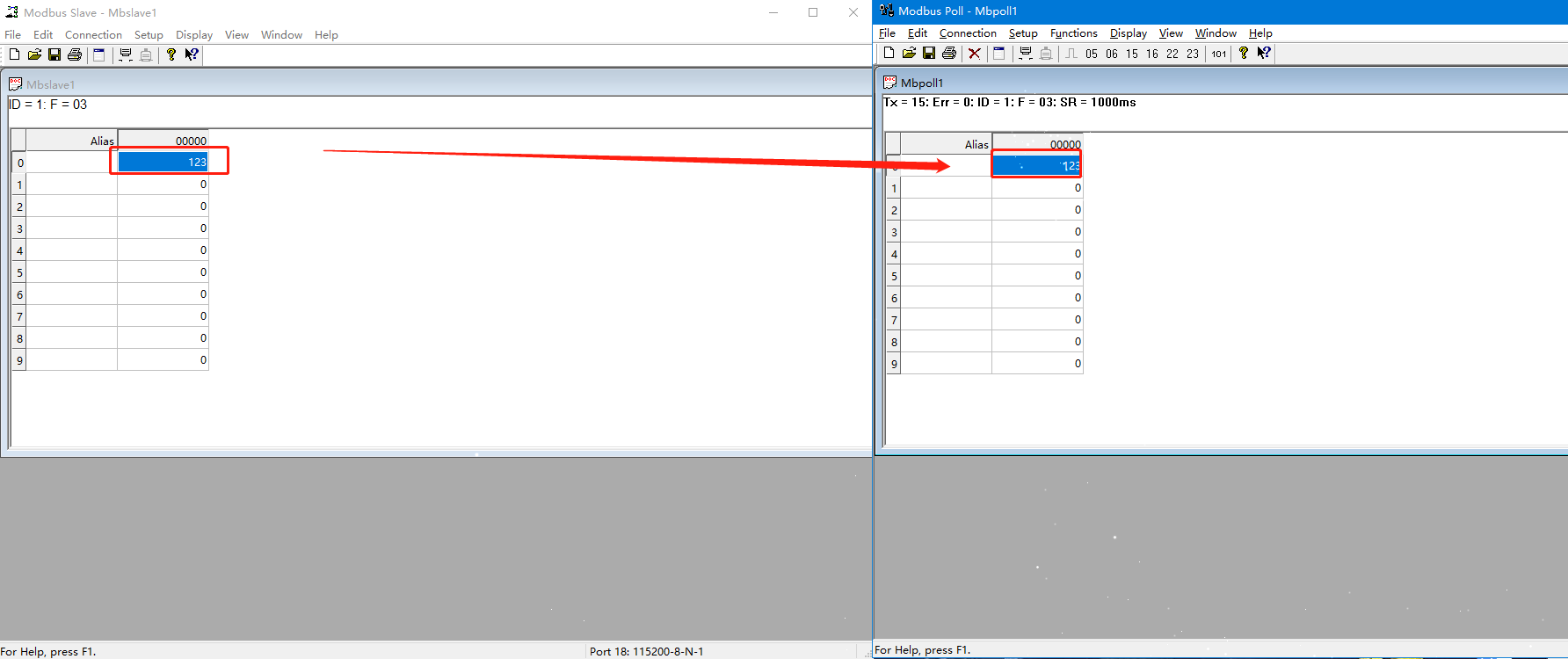

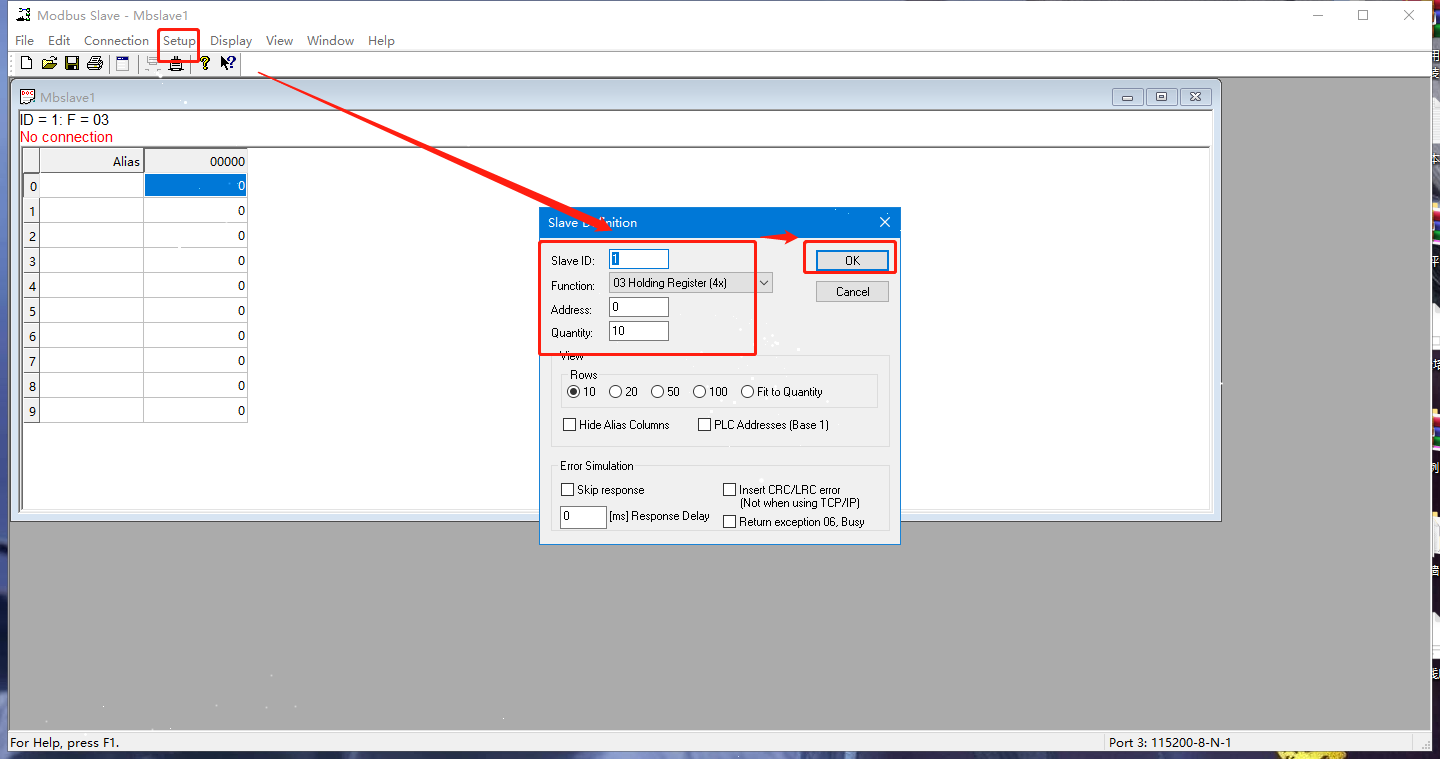

2. 打开MODBUS SLAVE软件模拟从机,以相同的串口参数打开N580的串口。

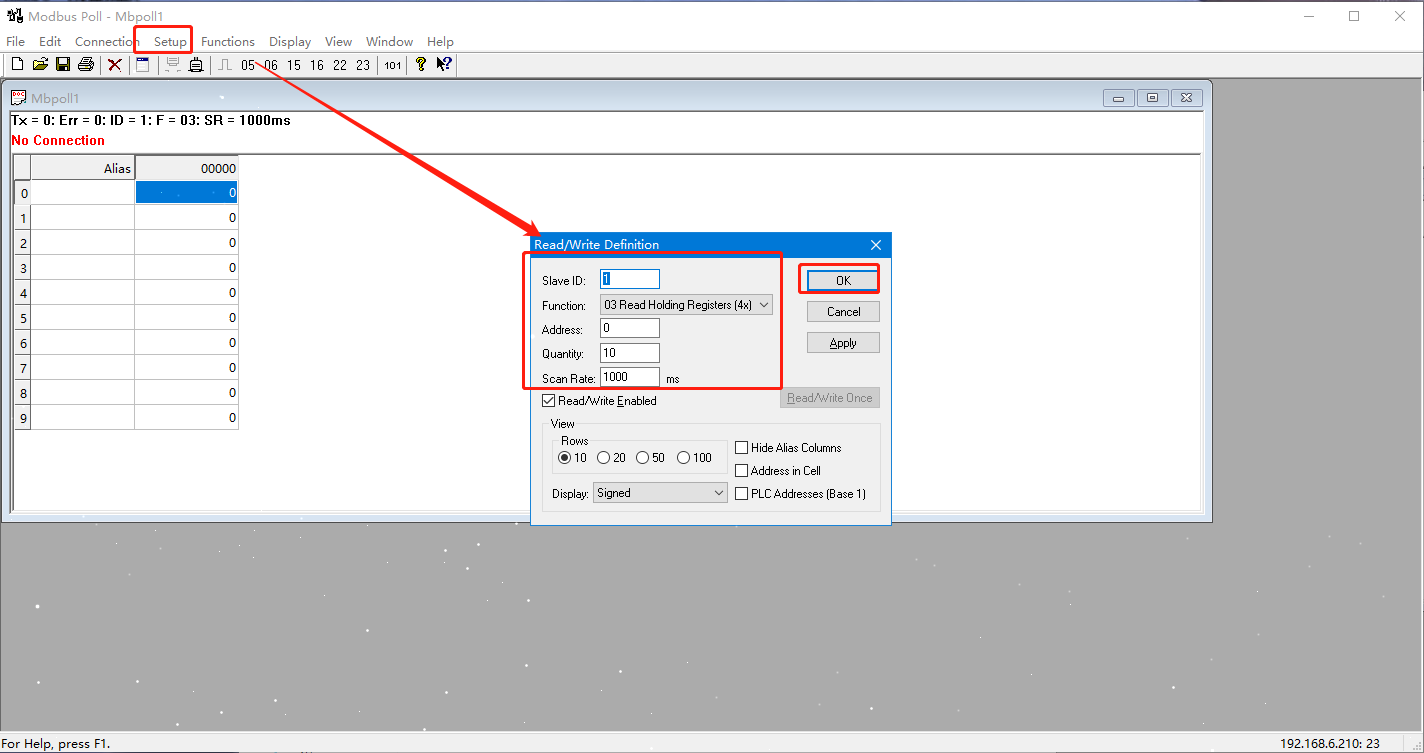

3. 打开MODBUS POLL软件模拟主机 连接N580IP和端口 ,与其建立TCP连接。





4.测试数据能否通信,通信成功,转换完成。
