WH-L101-L-H20 点对点透传模式示例
2021-11-24


WH-L101-L-H20点对点透传模式示例



一、资料下载:

1、WH-L101-L-H20点对点协议说明书:https://www.usr.cn/Download/1115.html

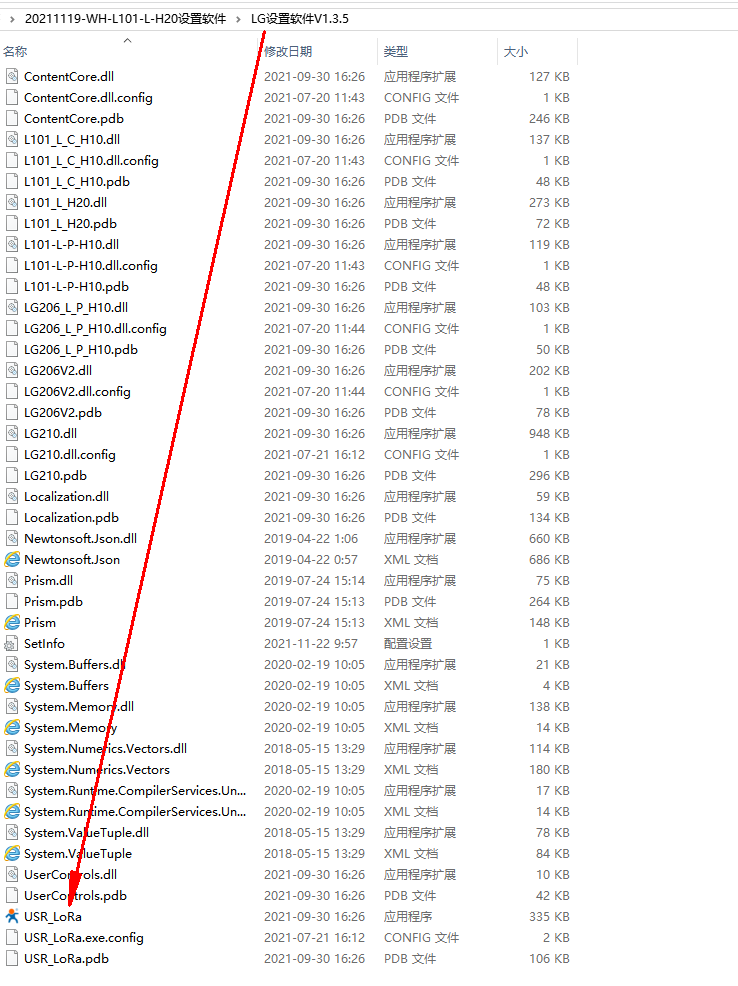

2、WH-L101-L-H20 设置软件:lora模块的设置软件-下载中心-济南有人物联网技术有限公司官网 (usr.cn)

3、WH-L101-L-H20硬件设计手册:https://www.usr.cn/Download/1116.html

4、WH-L101-L-H20 封装库 https://www.usr.cn/Download/1117.html

5、WH-L10X-EVK评估板 https://www.usr.cn/Product/238.html

6、USR-TCP232-TEST串口网络调试助手:https://www.usr.cn/Product/78.html



二、硬件连接:

1、需要准备的物品:

WH-L101-L-H20 2个模块

WH-L10X-EVK评估板 2个

LORA天线 2条

USR-RS232 串口线 2条

12V电源适配器 2个

笔记本电脑 1台



2、硬件连接:

本次透传数据测试,模块用有人的评估板。

第一步:将2个WH-L101-L-H20焊接到2个WH-L10X-EVK评估板上,接好LORA天线。

第二步:第1个WH-L101-L-H20底板 的232串口接USB-RS232串口线接电脑,然后接12V电源适配上电。第2个WH-L101-L-H20底板 的232串口接USB-RS232串口线接电脑,然后接12V电源适配上电。

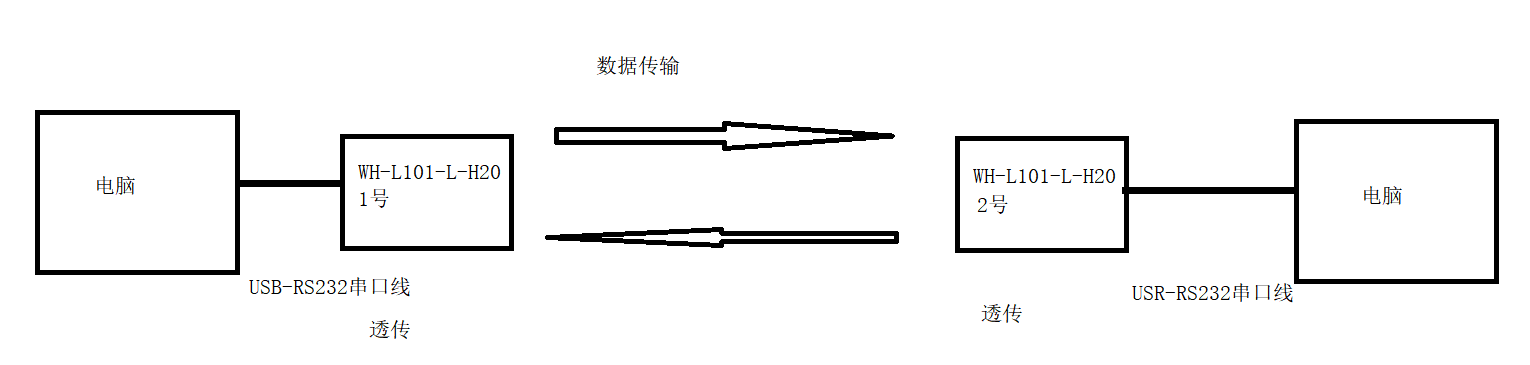

连接框图如下:



三、准备工作:

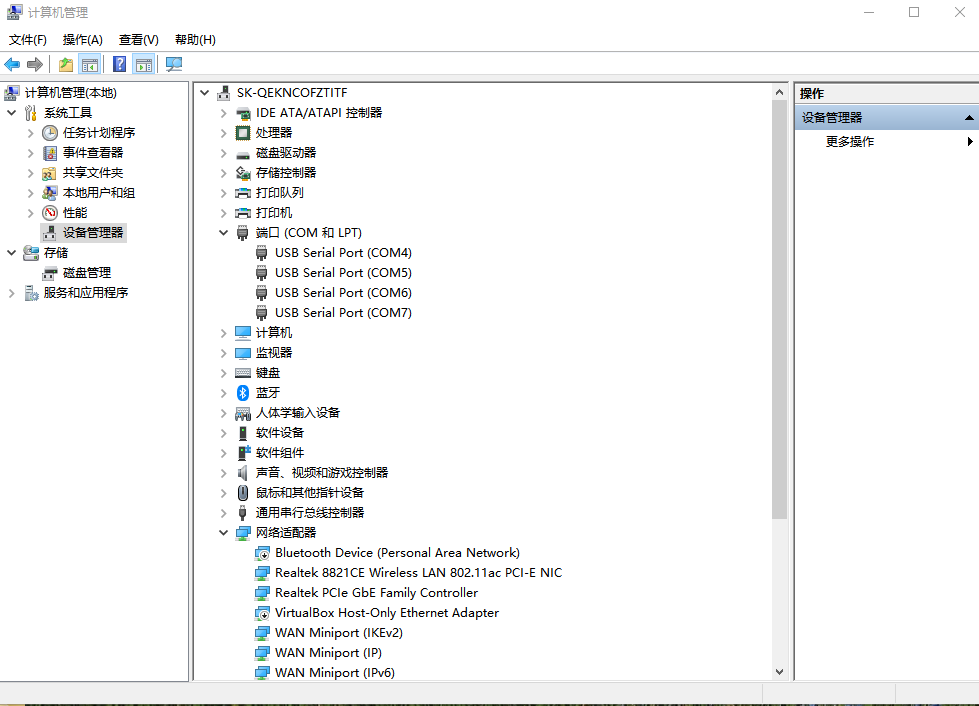

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接2个WH-L101-L-H20的USB-RS232串口线COM口号。





四、WH-L101-L-H20参数设置:

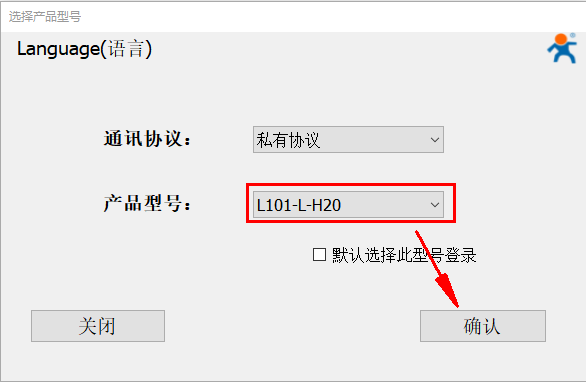

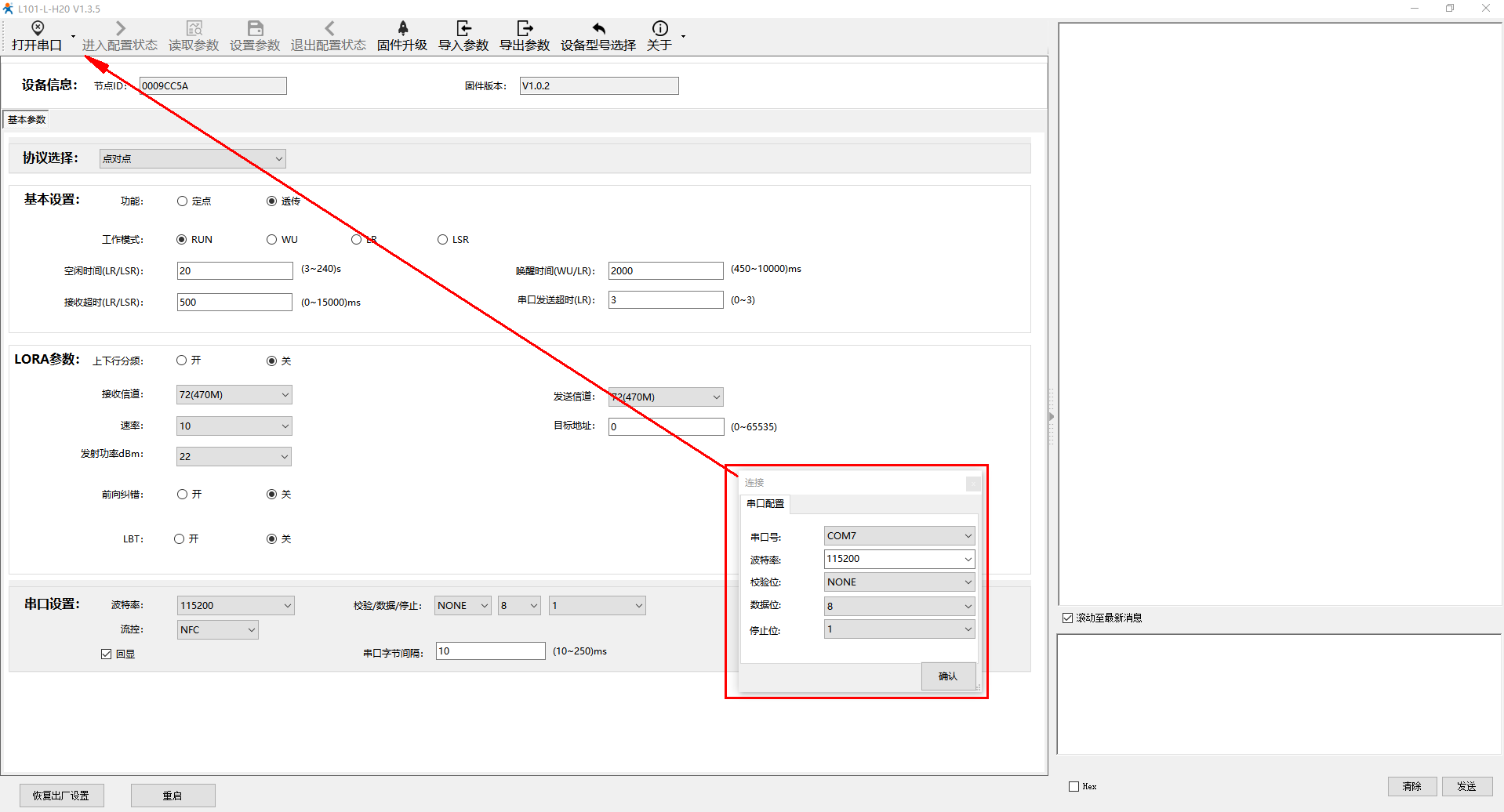

电脑打开WH-L101-L-H20的设置软件,型号选择L101-L-H20。



1、1个WH-L101-L-H20参数设置:

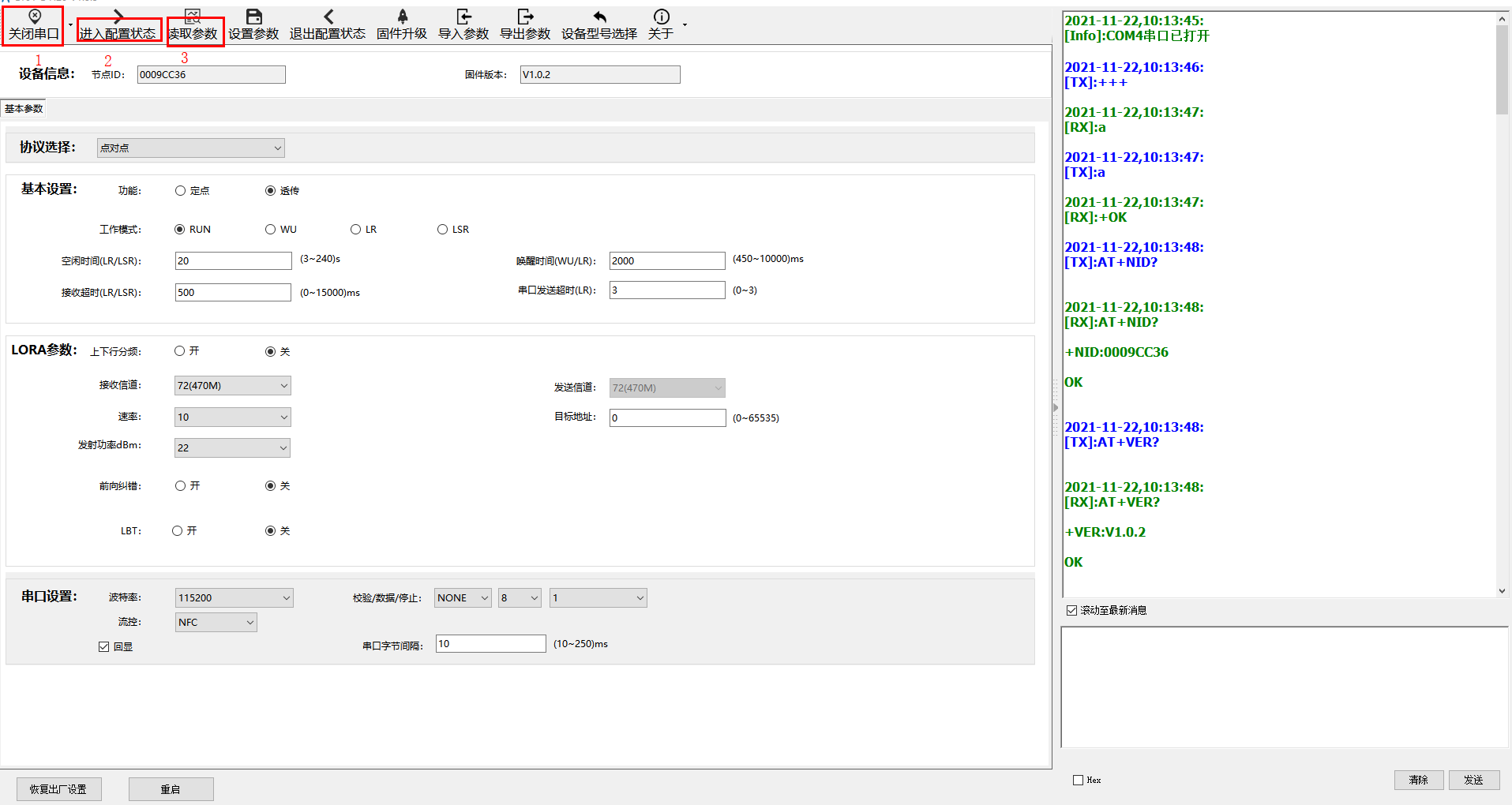

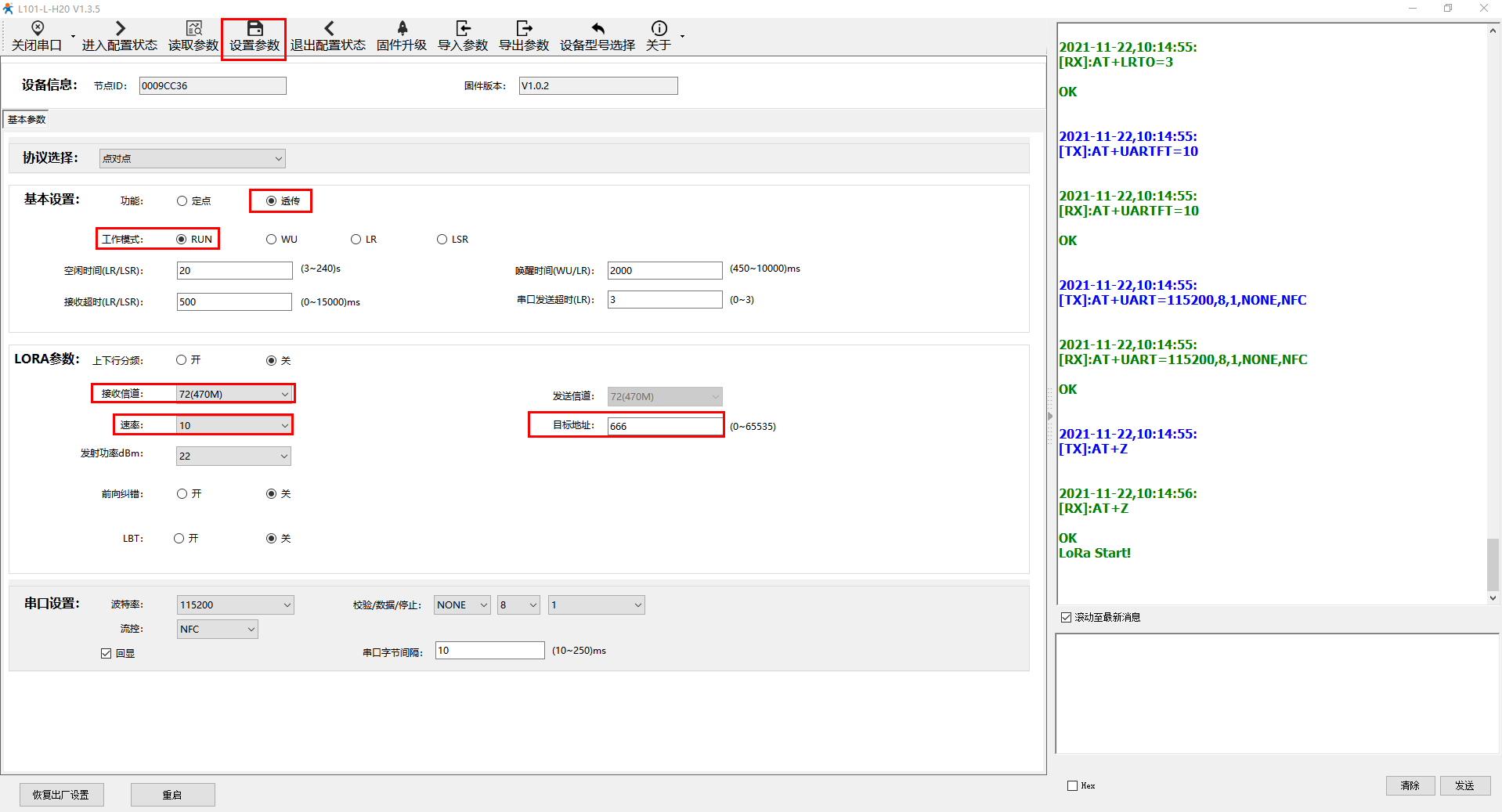

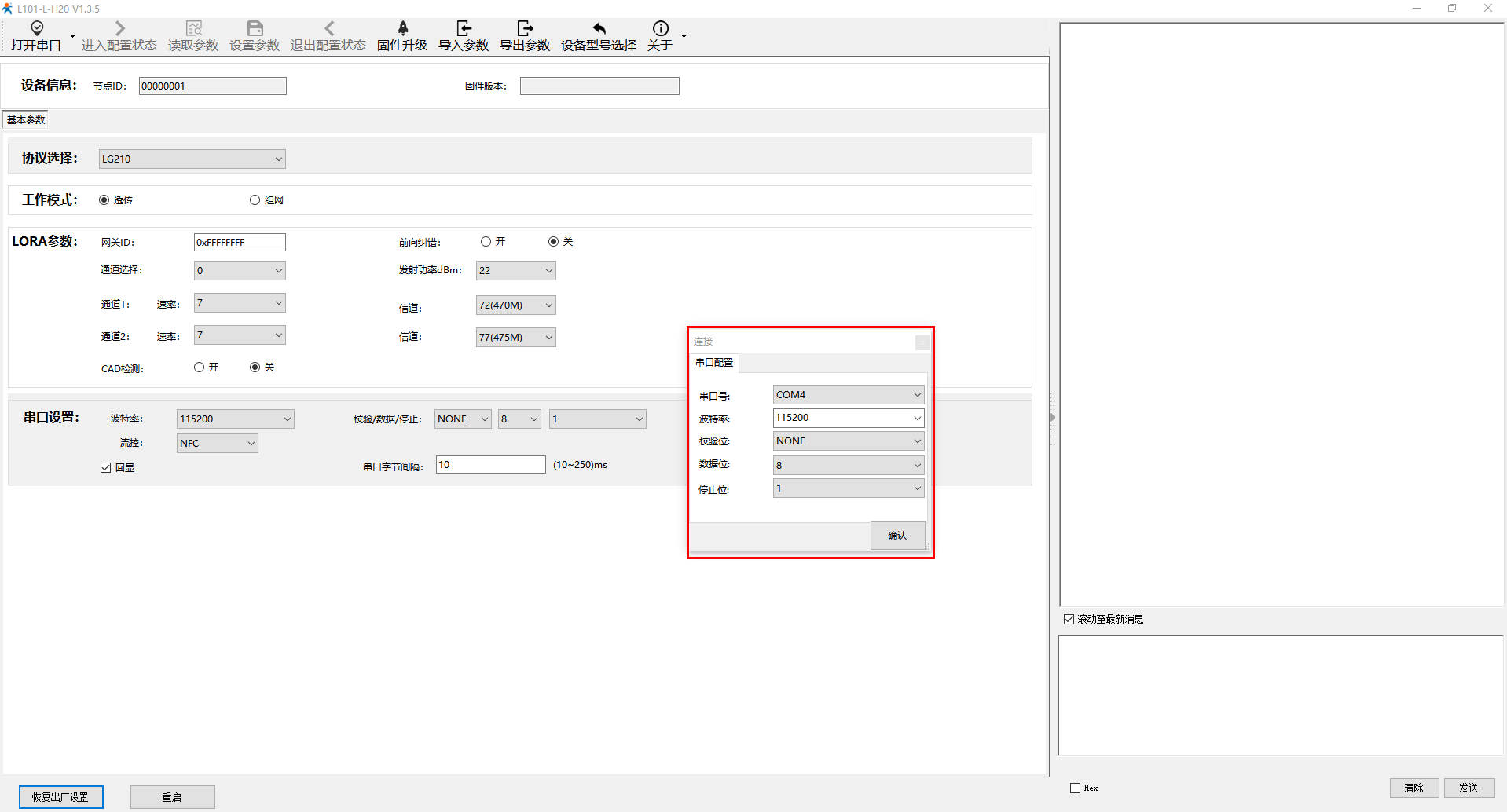

上电第一次,用默认串口参数打开串口COM4,点击进入配置状态,读取参数。然后设置透传功能,信道72,速率10,目标地址666。最后点击设置参数。









2、2个WH-L101-L-H20参数设置:

第一次上电,用默认串口参数打开串口COM7,点击进入配置状态,读取参数。然后设置透传功能,信道72,速率10,目标地址666。最后点击设置参数。







五、透传数据测试:

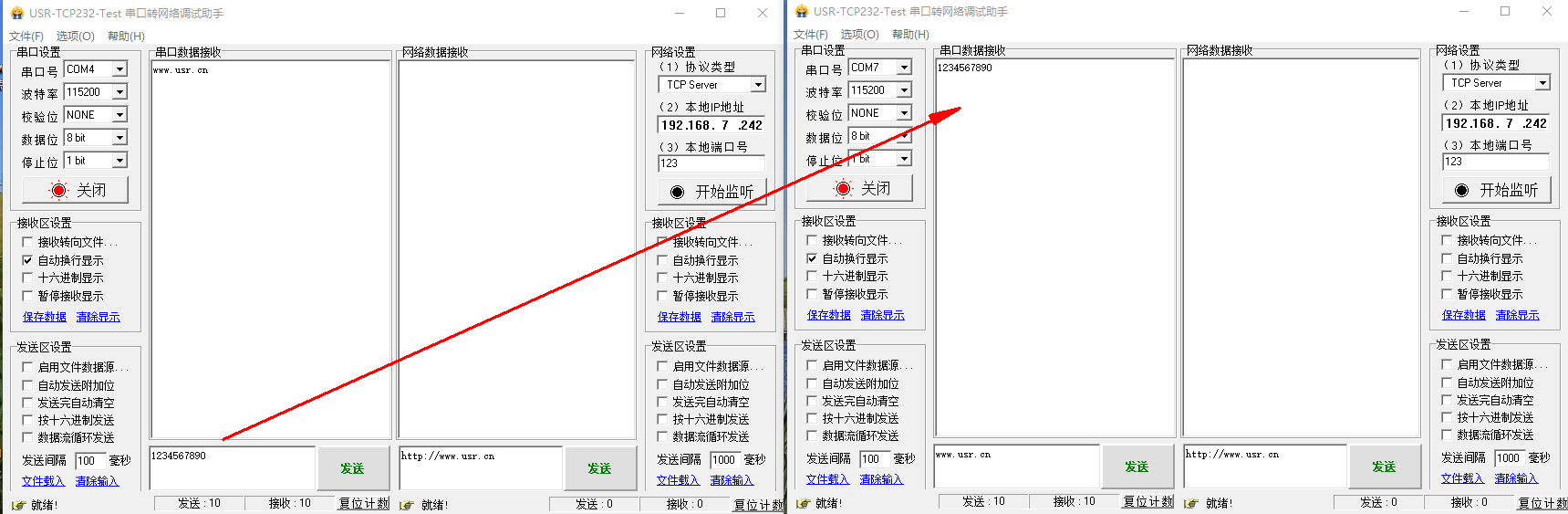

电脑打开2个USR-TCP232-TEST串口软件,打开对应2个WH-L101-L-H20的USB-RS232串口线COM口号,一个WH-L101-L-H20发送数据,另一个WH-L101-L-H20接收数据。
