网络拓扑示例：

  1、配置蓝牙模式

  产品资料：

  TCP232-TEST串口及网络调试助手软件

  AT指令配置软件

  BLE105说明书

  BLE105硬件手册

  准备两个BLE105，105串口接电脑，上电，打开AT指令配置软件分别配置两个模块参数。(一个为主机模式、一个为从机模式)

  蓝牙串口默认参数：波特率 57600、无校验、8 位数据位、1 位停止位。

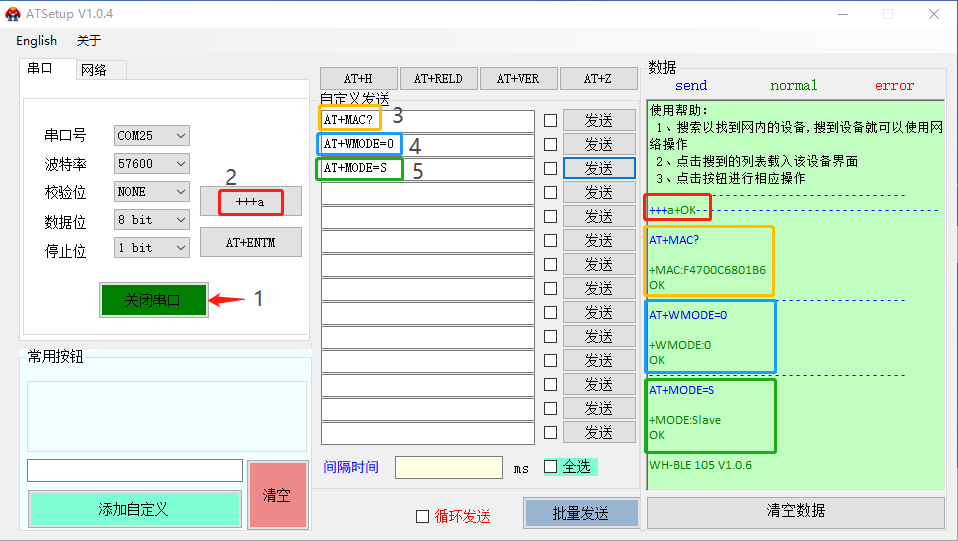

  a. 从设备配置，正确打开串口后：

  11. 发送+++a进入串口AT指令模式

  22. 确定该模块的MAC地址：AT+MAC?

  33. 配置当前传输方式为透明传输：AT+WMODE=0

  44. 切换当前工作模式为从设备模式，切换完成后模块会自动重启：AT+MODE=S

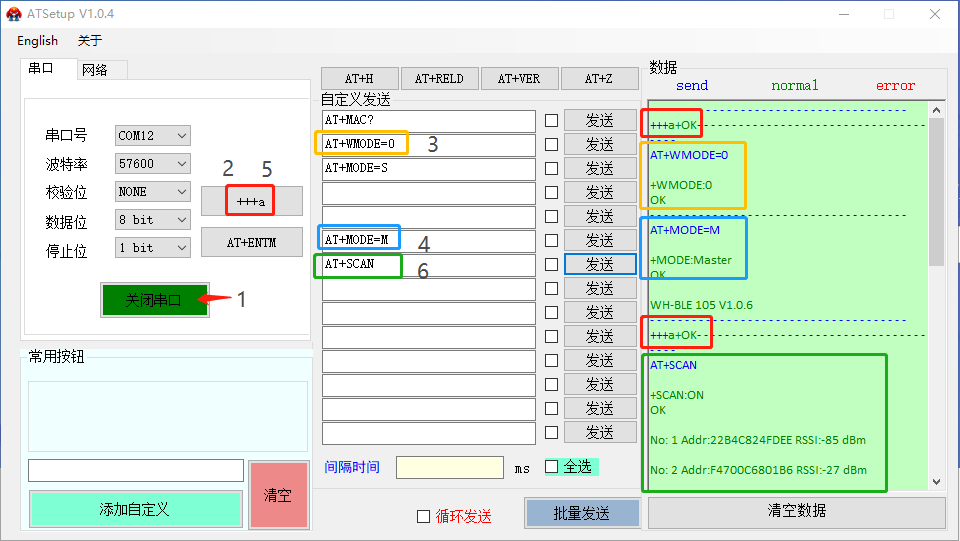

  b. 主设备配置：

  1. 换另一个模块，打开串口发送+++a进入串口AT指令模式

  2. 切换当前工作模式为主设备模式，切换完成后自动重启：

  AT+MODE=M

  3. 发送+++a再次进入串口AT指令模式

  4. 配置当前传输方式为透明传输：

  AT+WMODE=0

  5. 发送蓝牙扫描指令：

  AT+SCAN

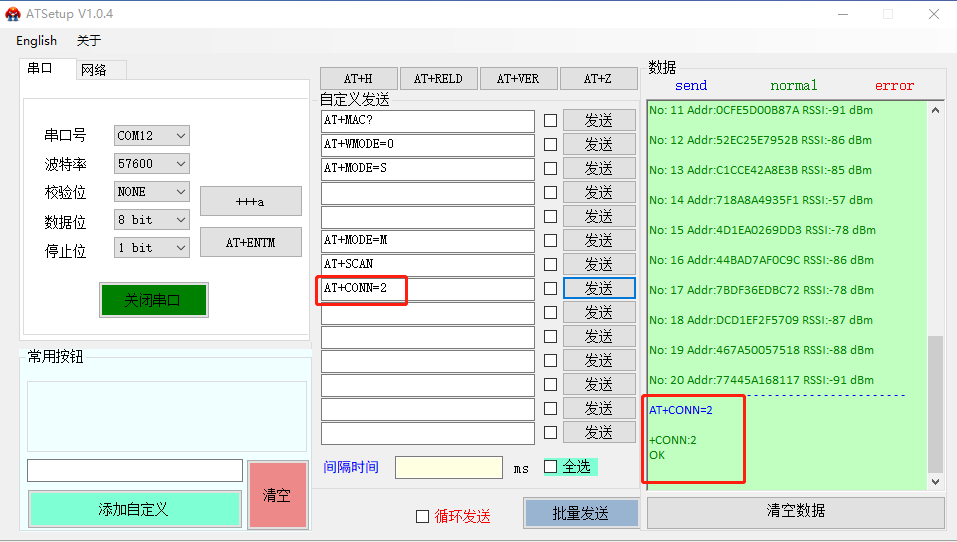

  6. 根据扫描结果进行连接，连接可通过两种方式发起(二选一)：

  AT+CONN=num(num为扫描列表中从机MAC所在位置的序号)

  AT+CONN=MAC(MAC为从设备模式MAC地址，从设备模式可通过AT+MAC查询)

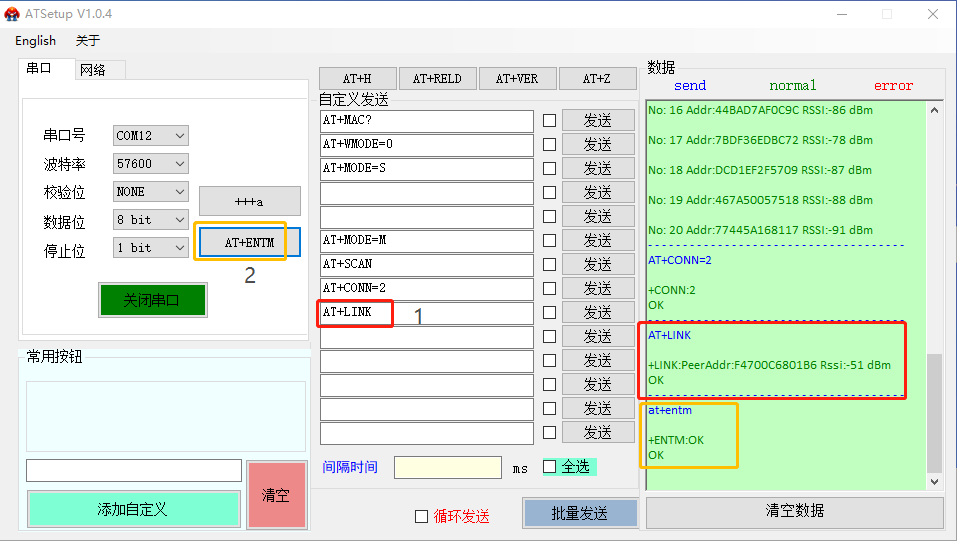

  7. 执行完成连接操作后，发送link指令可查询是否连接成功：

  AT+LINK

  8. 查询连接成功后，发送指令退出AT模式即可进行数据透传：

  AT+ENTM

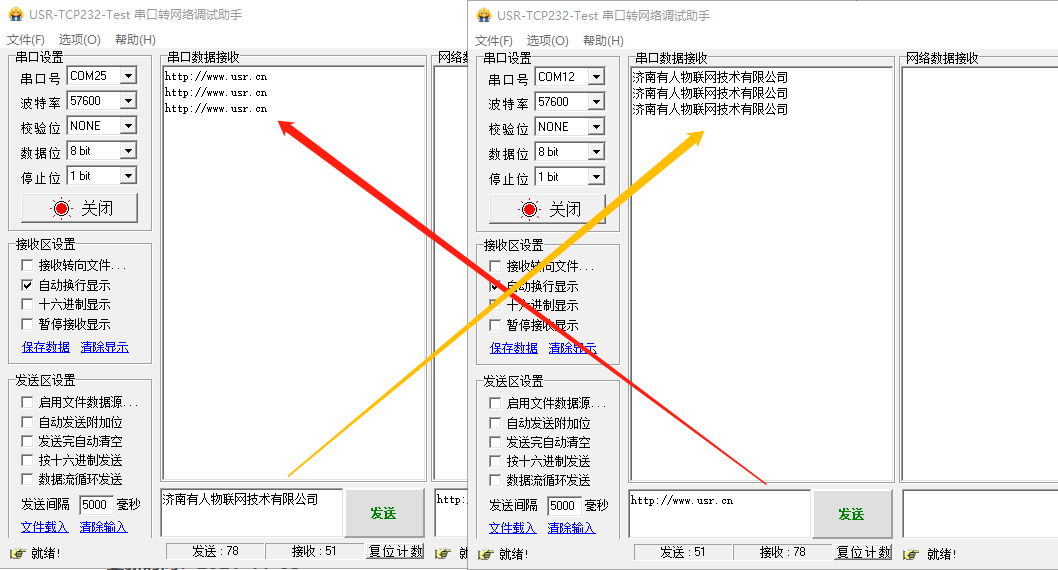

  2、数据互传

  关闭AT指令设置软件的串口后打开串口测试软件，可以进行数据透传通信测试。
